Acura TL (2010) – wiring diagrams – power /auxiliary outlet

Acura TL (2010) – wiring diagrams – power /auxiliary outlet

Year of productions:  2010

Power/auxiliary outlet

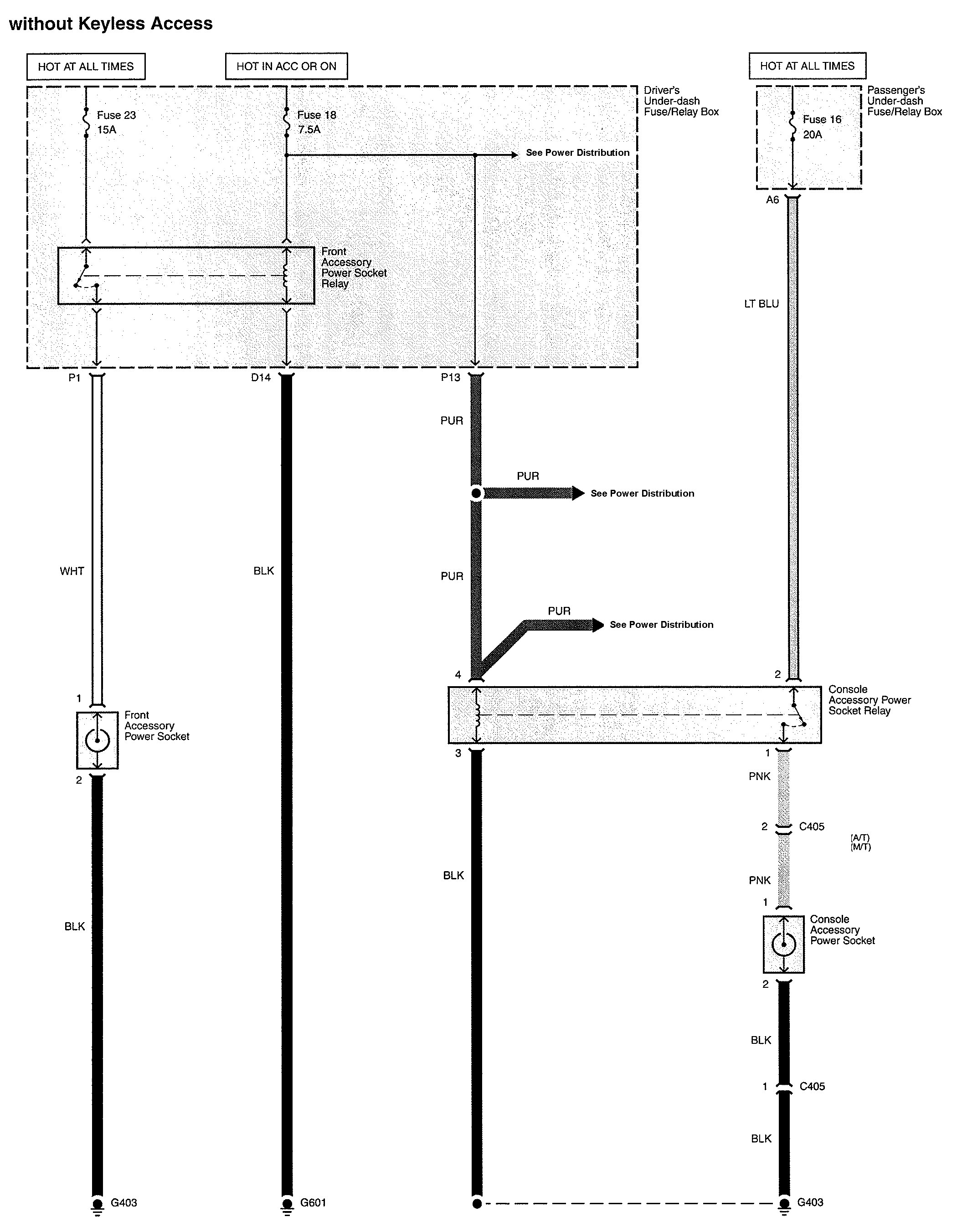

Version 1

Acura TL l -wiring diagram - power/auxiliary outlet
Acura TL l -wiring diagram – power/auxiliary outlet

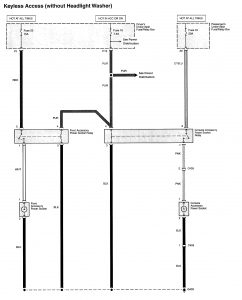

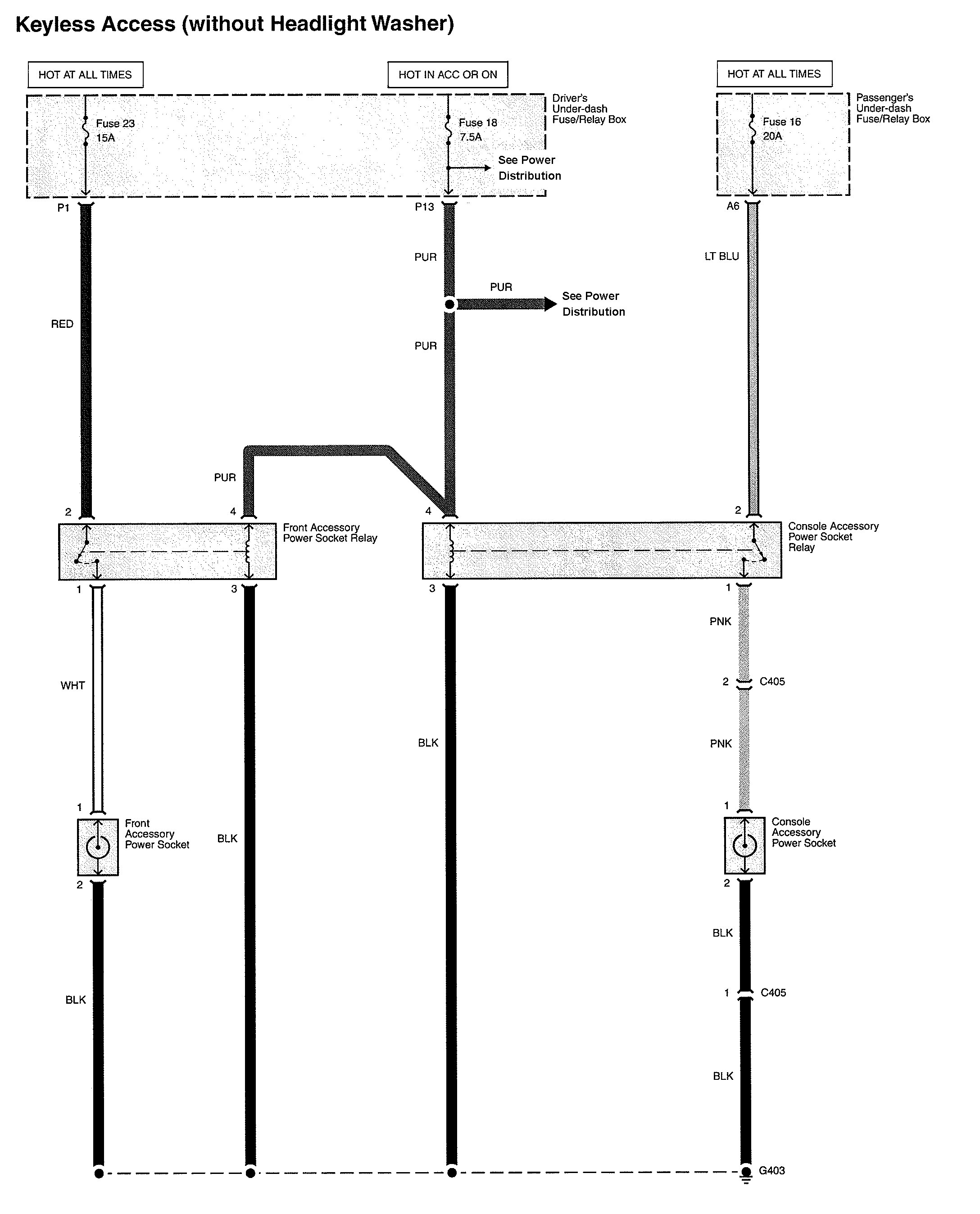

Version 2

Acura TL l -wiring diagram - power/auxiliary outlet
Acura TL l -wiring diagram – power/auxiliary outlet

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
