Year of productions:  2010

Diagnostic socket

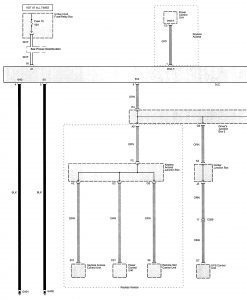

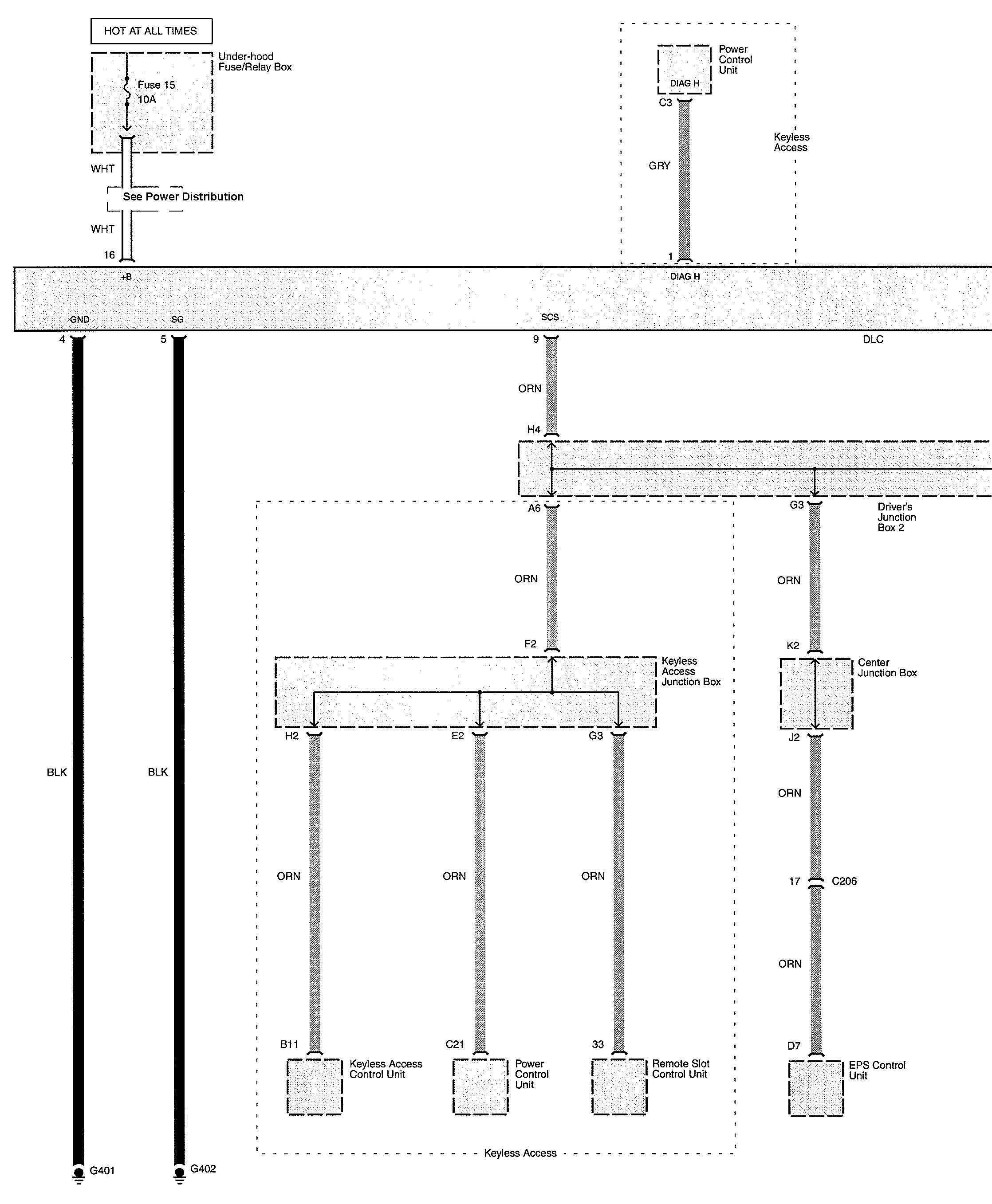

Acura TL - wiring diagram - diagnostic socket (part 1)
Acura TL – wiring diagram – diagnostic socket (part 1)

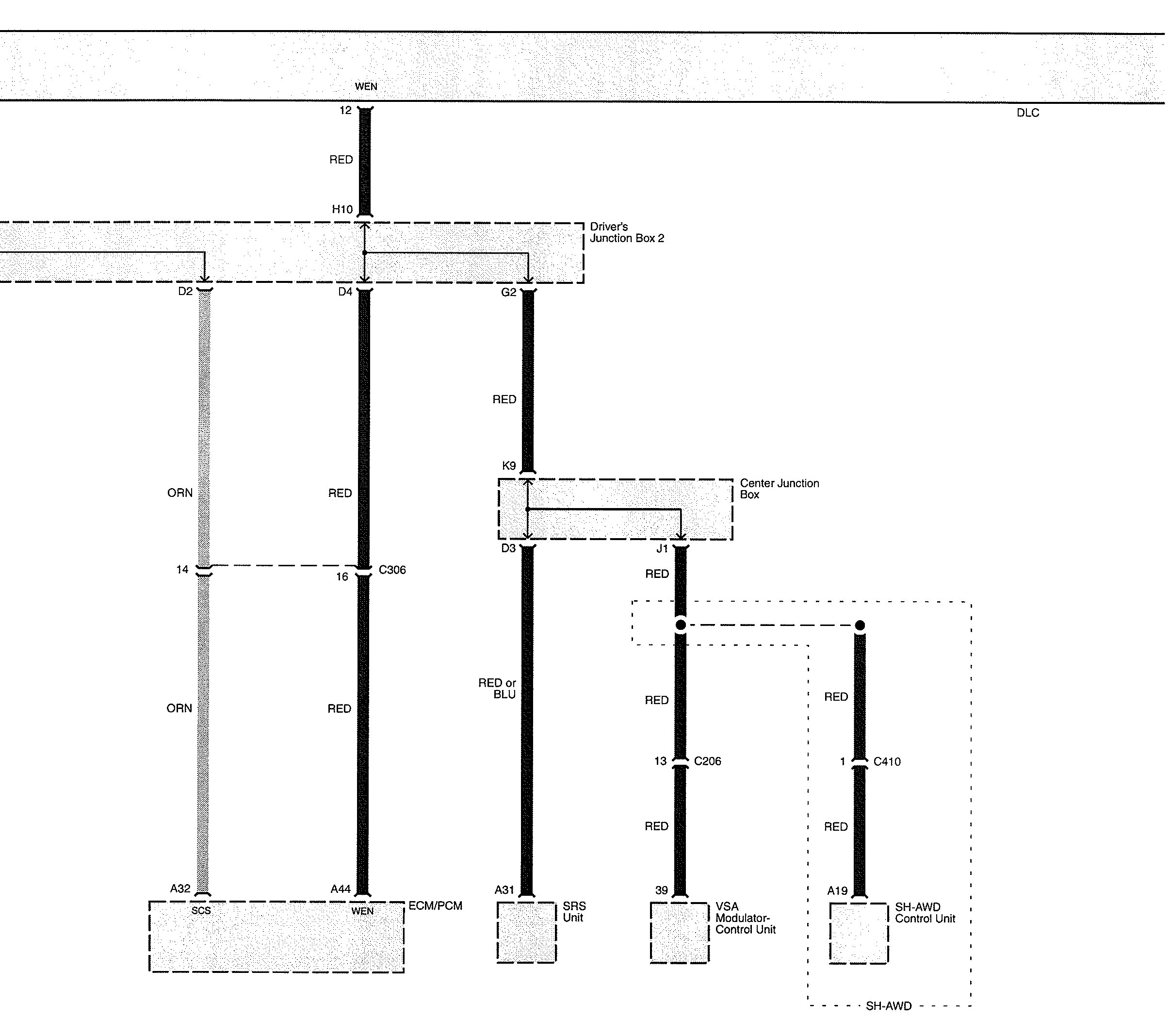

Acura TL - wiring diagram - diagnostic socket (part 2)
Acura TL – wiring diagram – diagnostic socket (part 2)

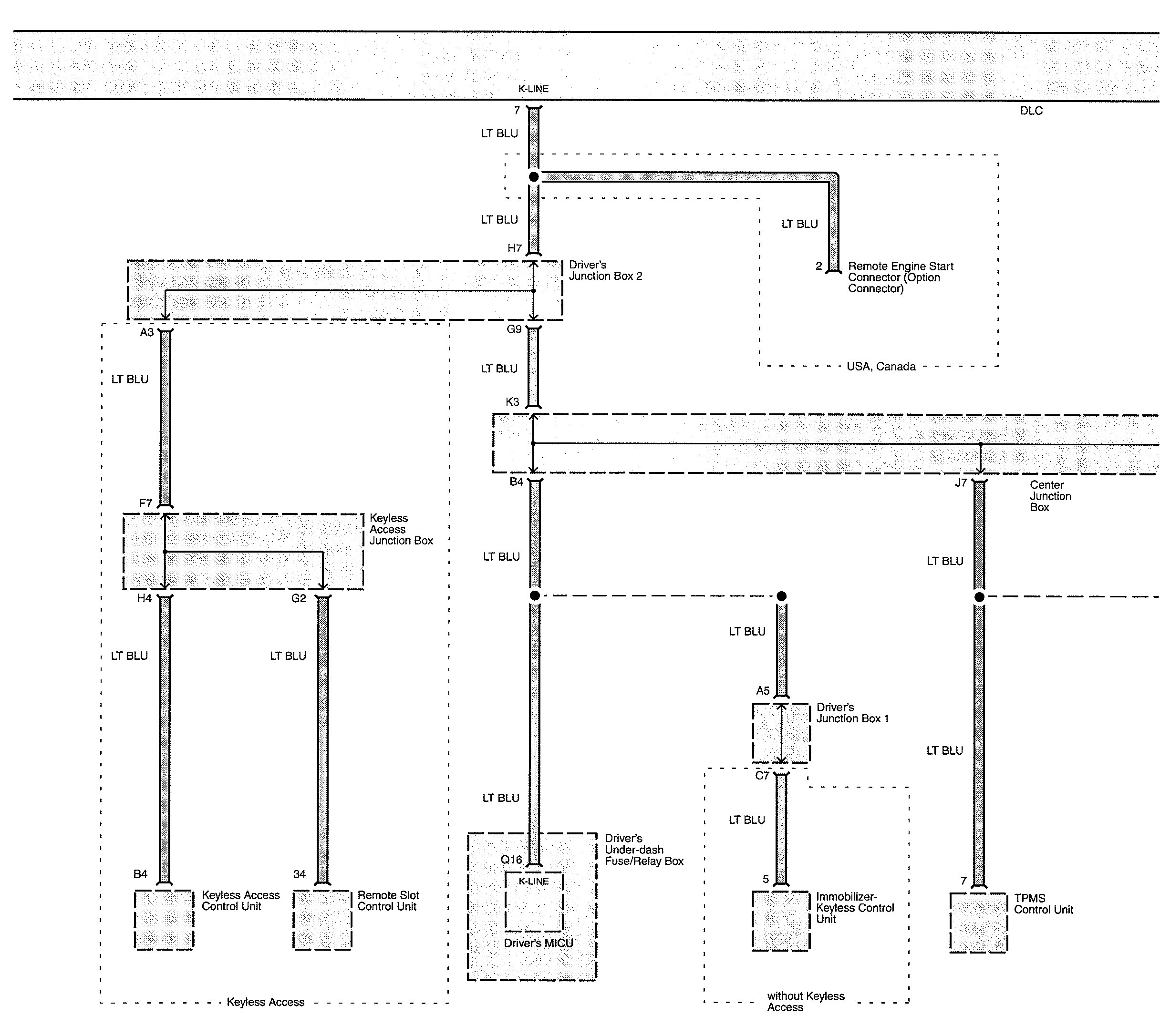

Acura TL - wiring diagram - diagnostic socket (part 3)
Acura TL – wiring diagram – diagnostic socket (part 3)

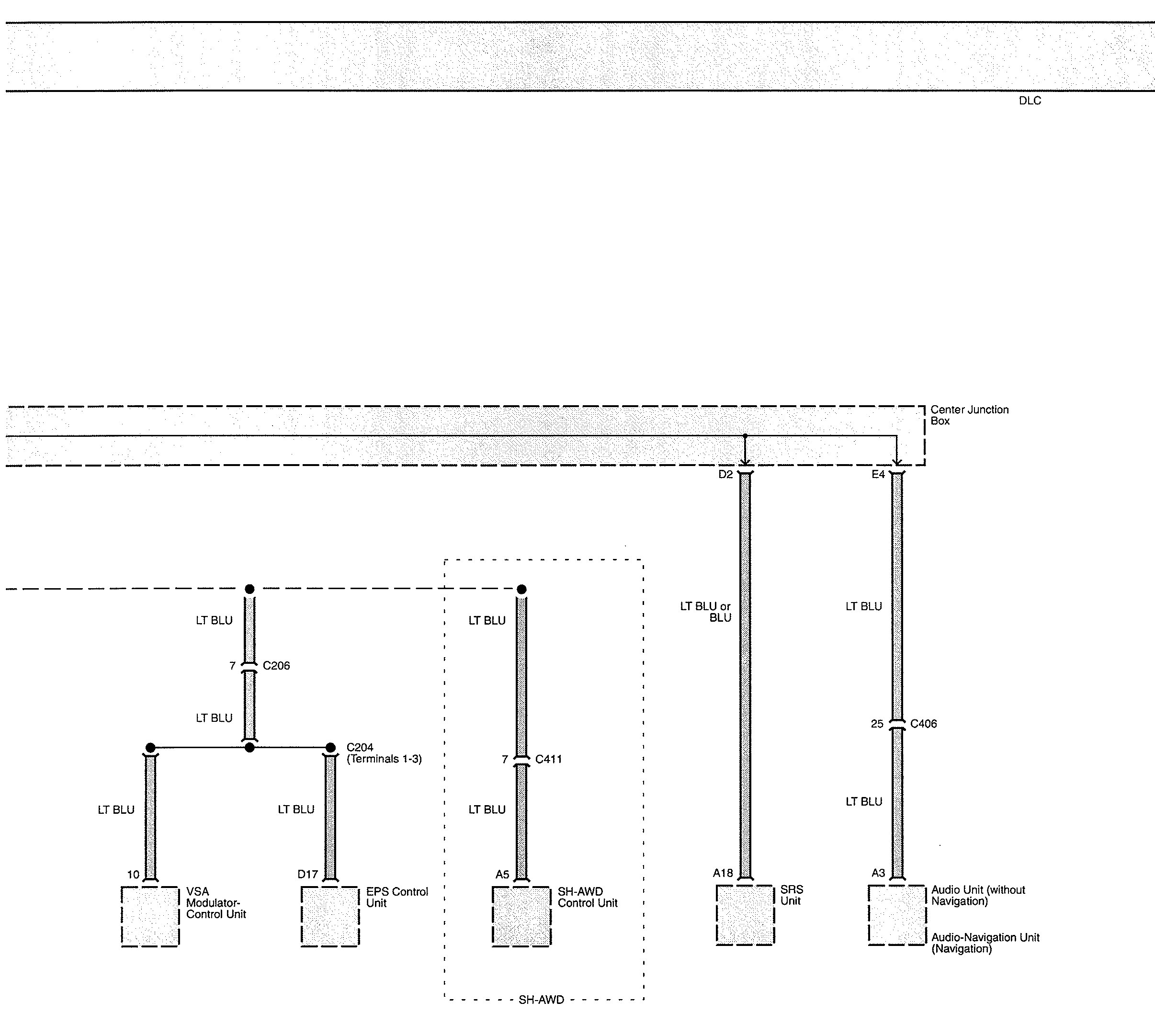

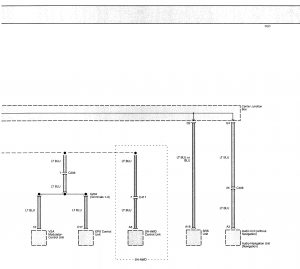

Acura TL - wiring diagram - diagnostic socket (part 4)
Acura TL – wiring diagram – diagnostic socket (part 4)

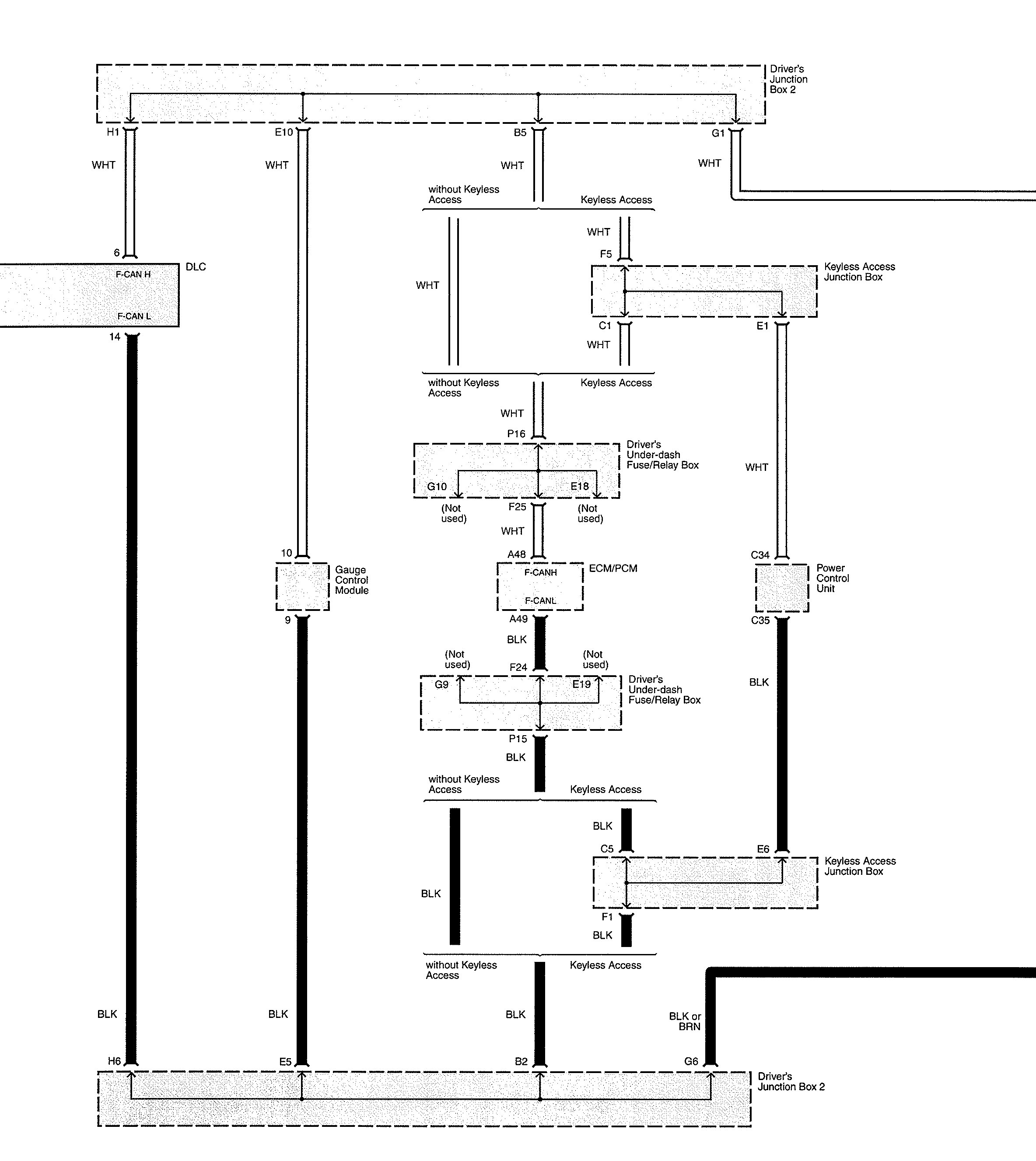

Acura TL - wiring diagram - diagnostic socket (part 5)
Acura TL – wiring diagram – diagnostic socket (part 5)

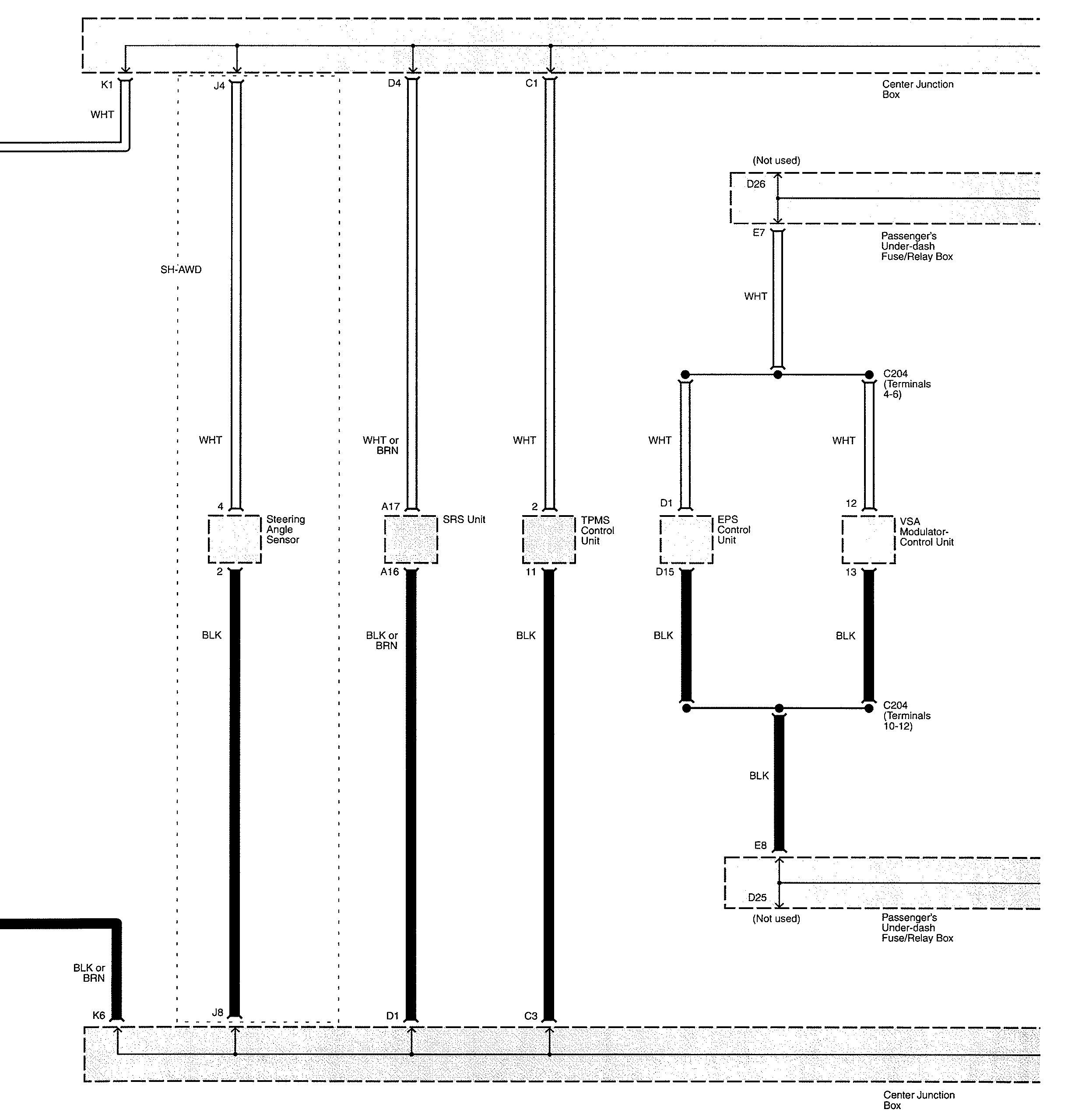

Acura TL - wiring diagram - diagnostic socket (part 6)
Acura TL – wiring diagram – diagnostic socket (part 6)

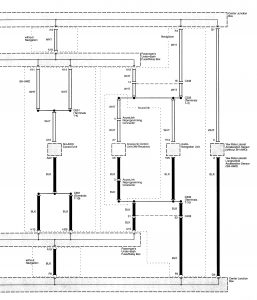

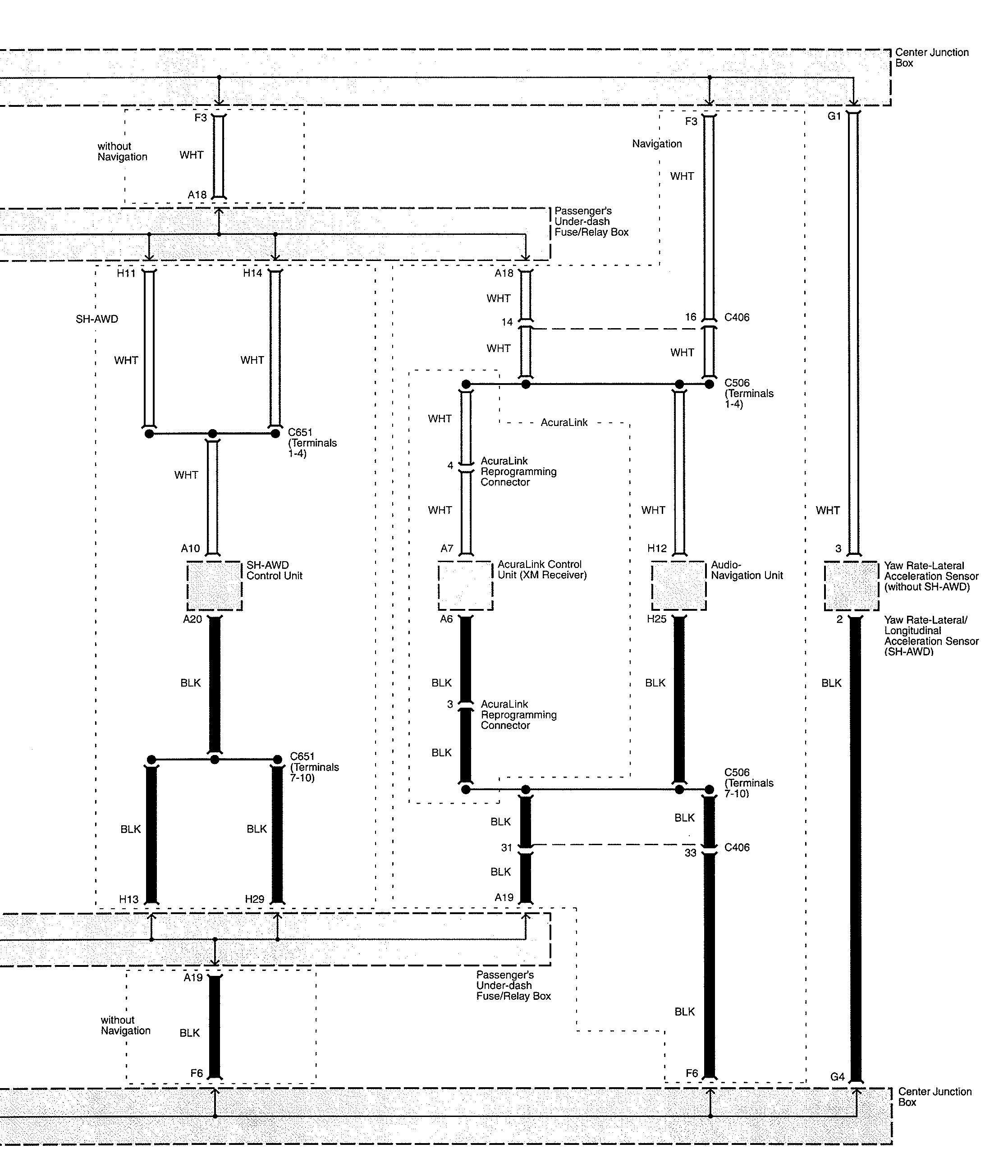

Acura TL - wiring diagram - diagnostic socket (part 7)
Acura TL – wiring diagram – diagnostic socket (part 7)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
