Acura TL (2009 – 2010) – wiring diagrams – power locks

Acura TL (2009 – 2010) – wiring diagrams – power locks

Year of productions:  2009, 2010

Power locks

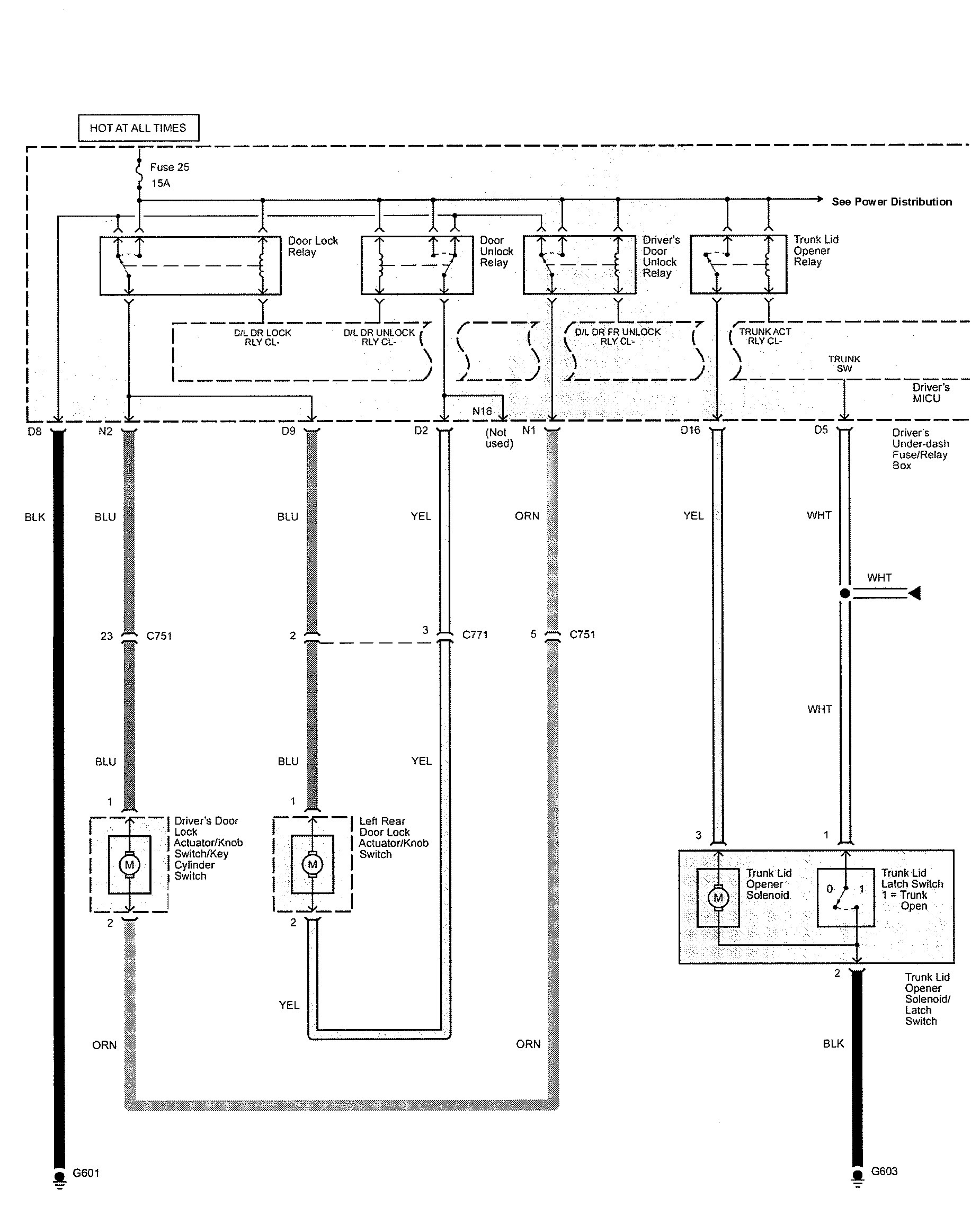

Acura TL - wiring diagram - power locks (part 1)
Acura TL – wiring diagram – power locks (part 1)

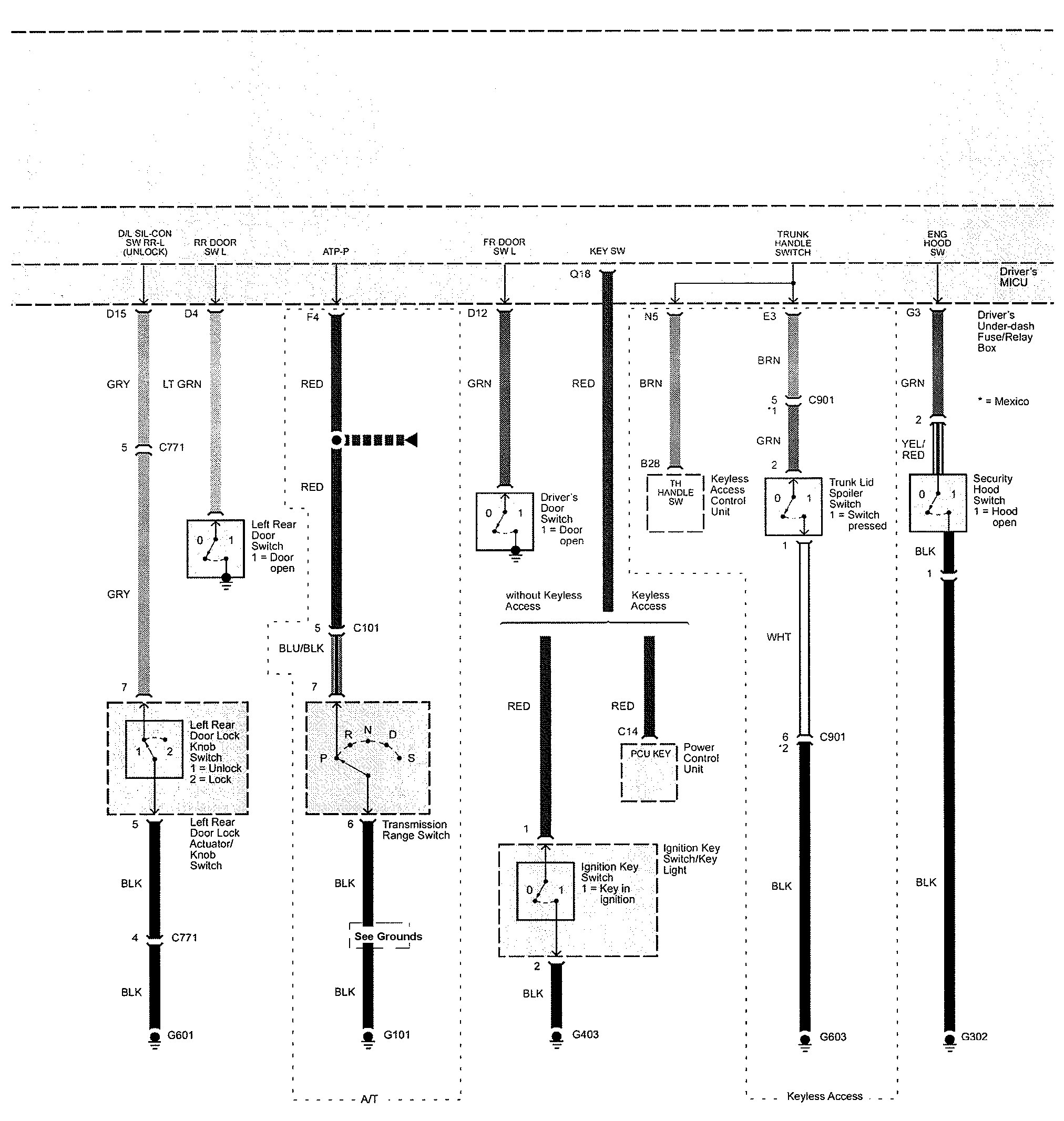

Acura TL - wiring diagram - power locks (part 2)
Acura TL – wiring diagram – power locks (part 2)

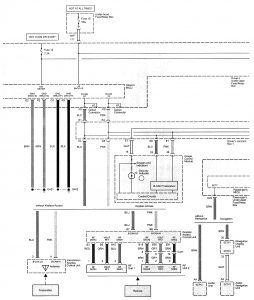

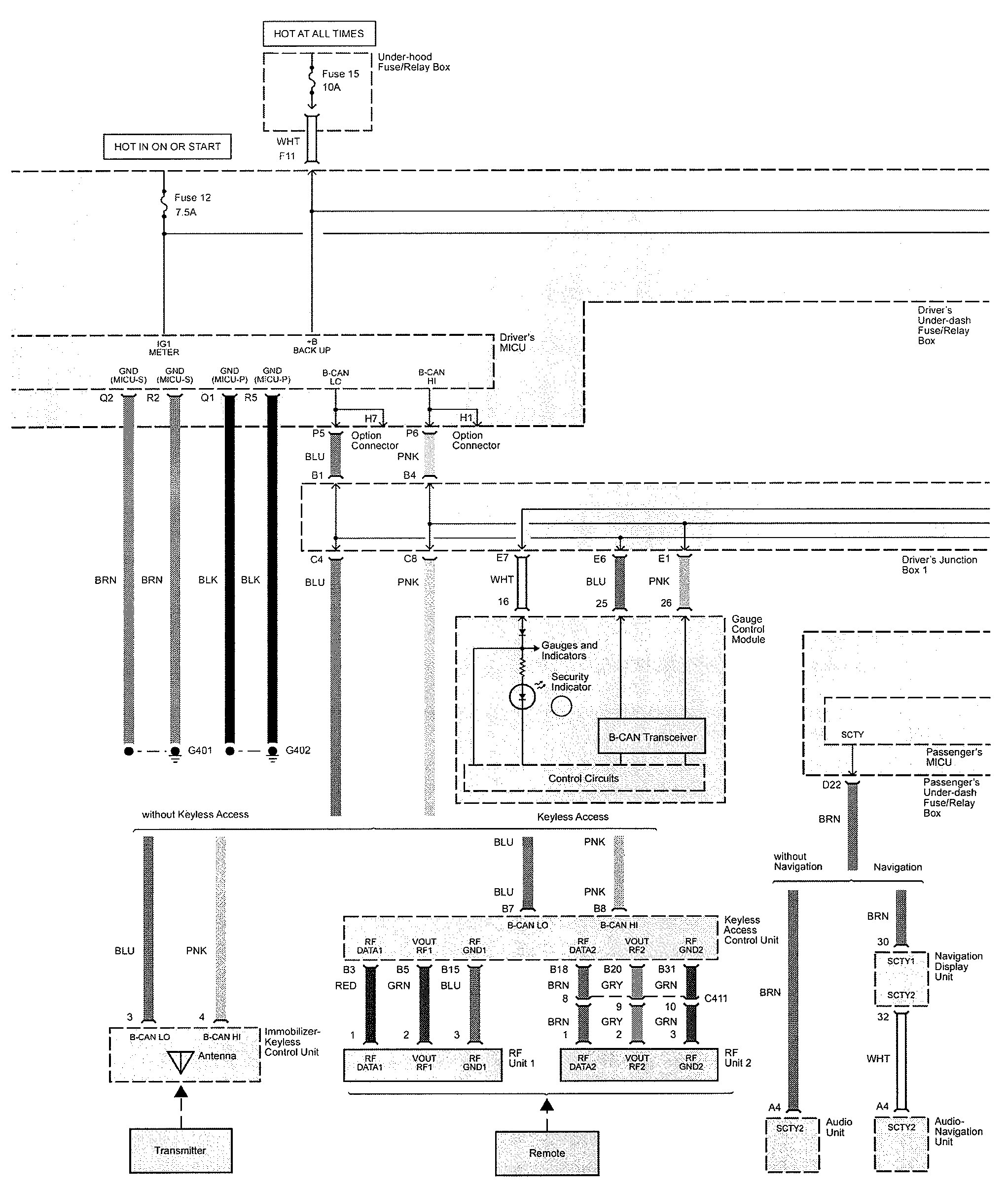

Acura TL - wiring diagram - power locks (part 3)
Acura TL – wiring diagram – power locks (part 3)

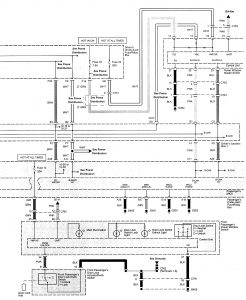

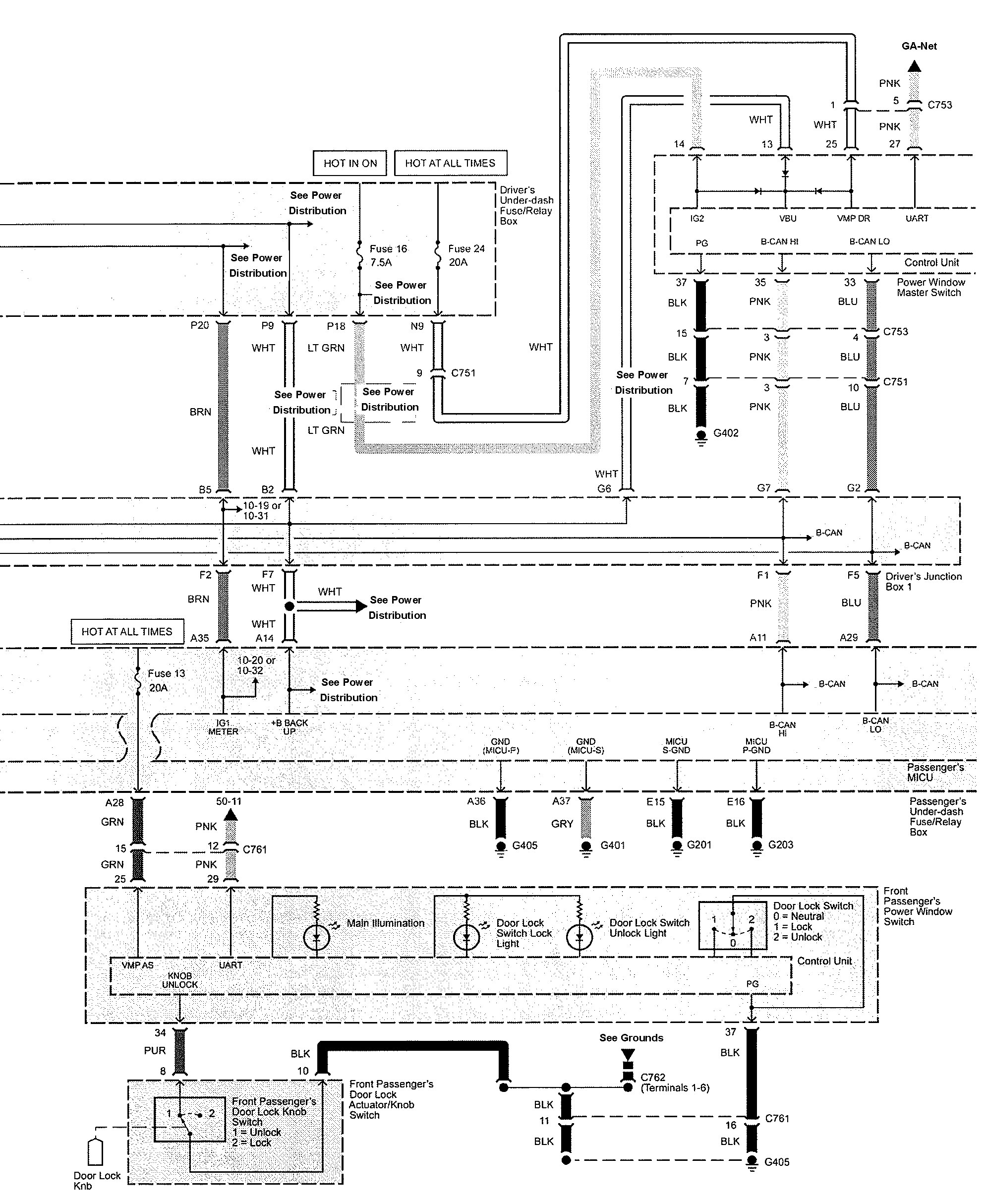

Acura TL - wiring diagram - power locks (part 4)
Acura TL – wiring diagram – power locks (part 4)

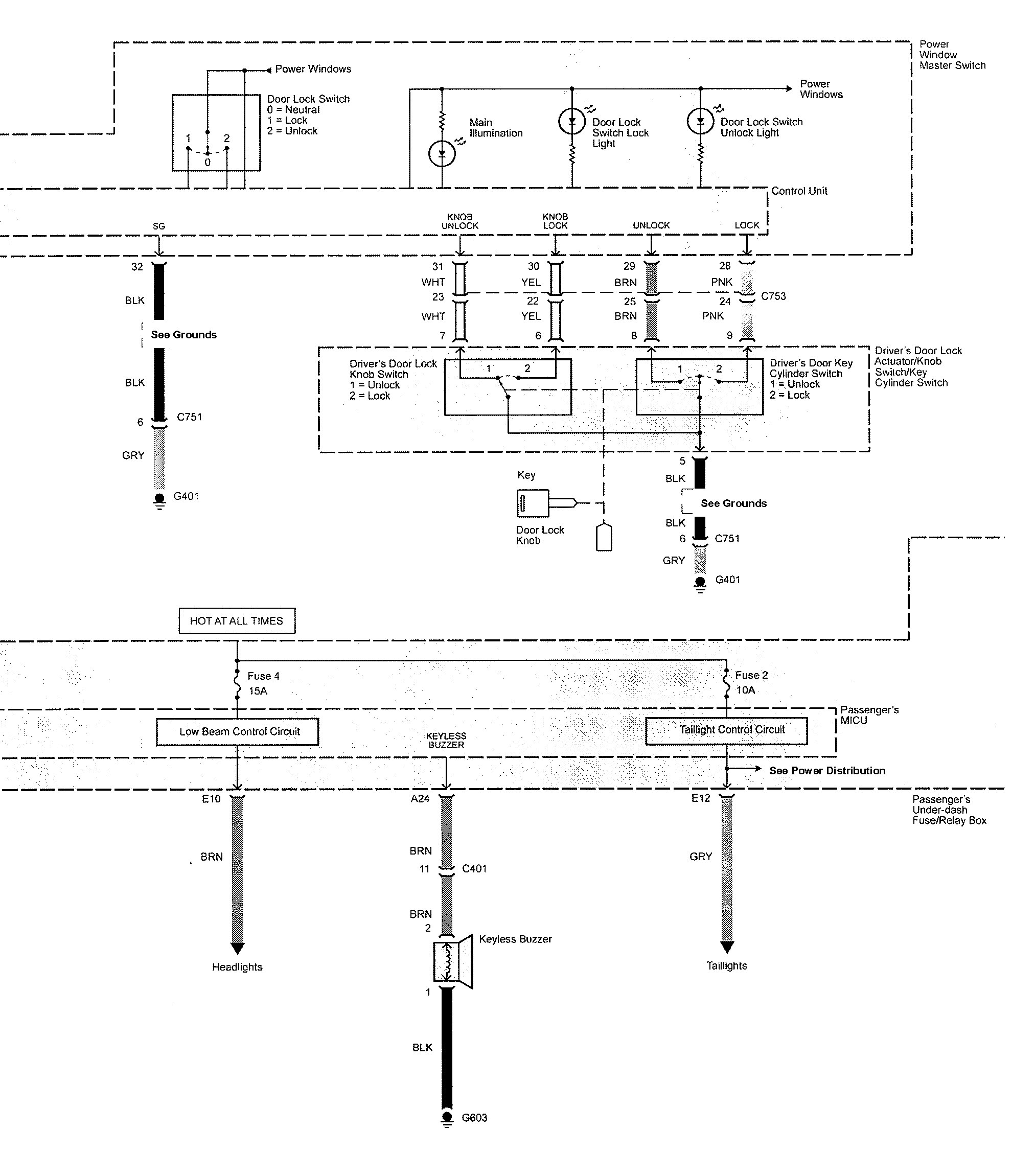

Acura TL – wiring diagram – power locks (part 5)

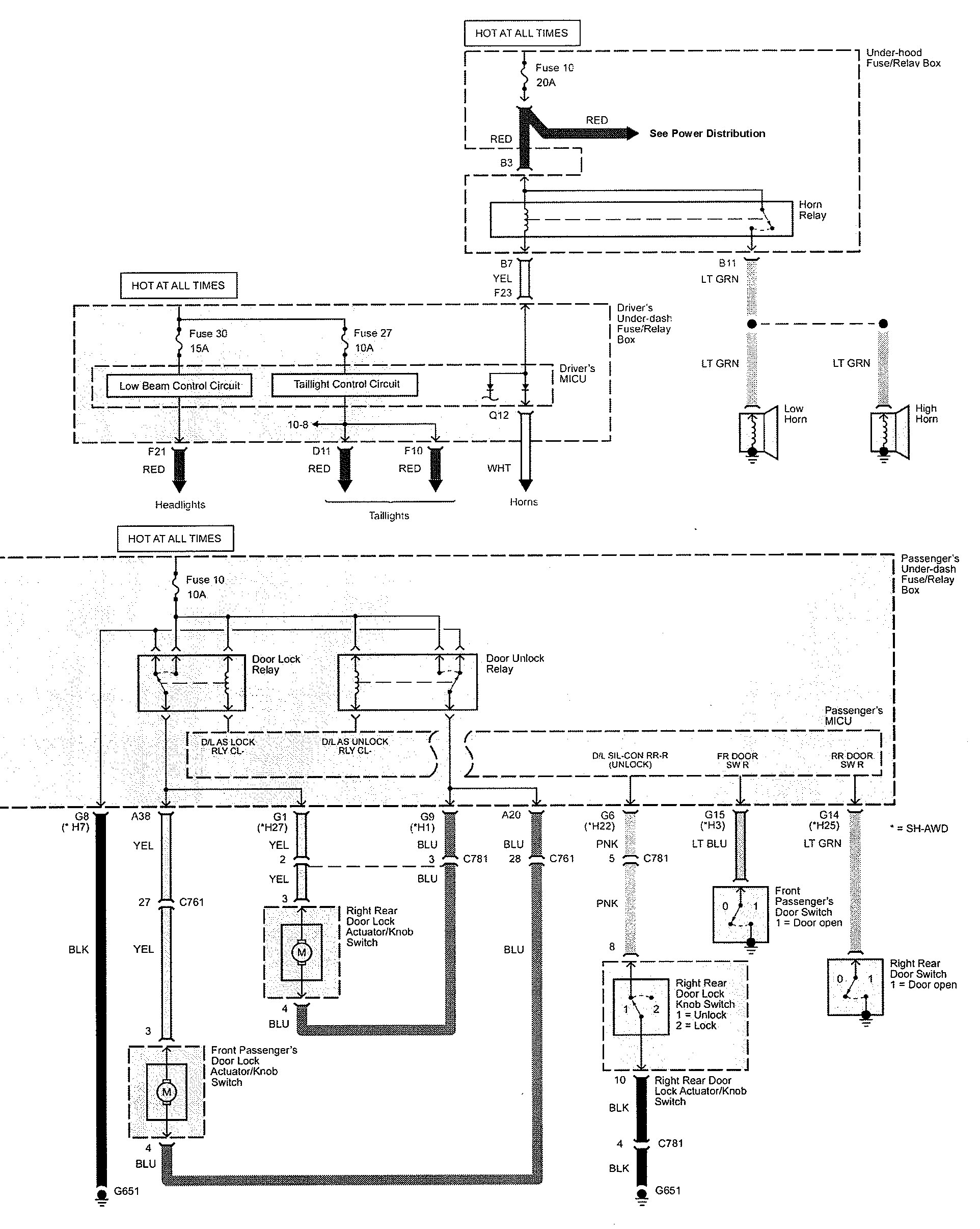

Acura TL - wiring diagram - power locks (part 6)
Acura TL – wiring diagram – power locks (part 6)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
