Acura TL (2009) – wiring diagrams – integrated memory system

Acura TL (2009) – wiring diagrams – integrated memory system

Year of productions:  2009

Integrated memory system

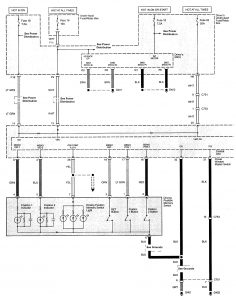

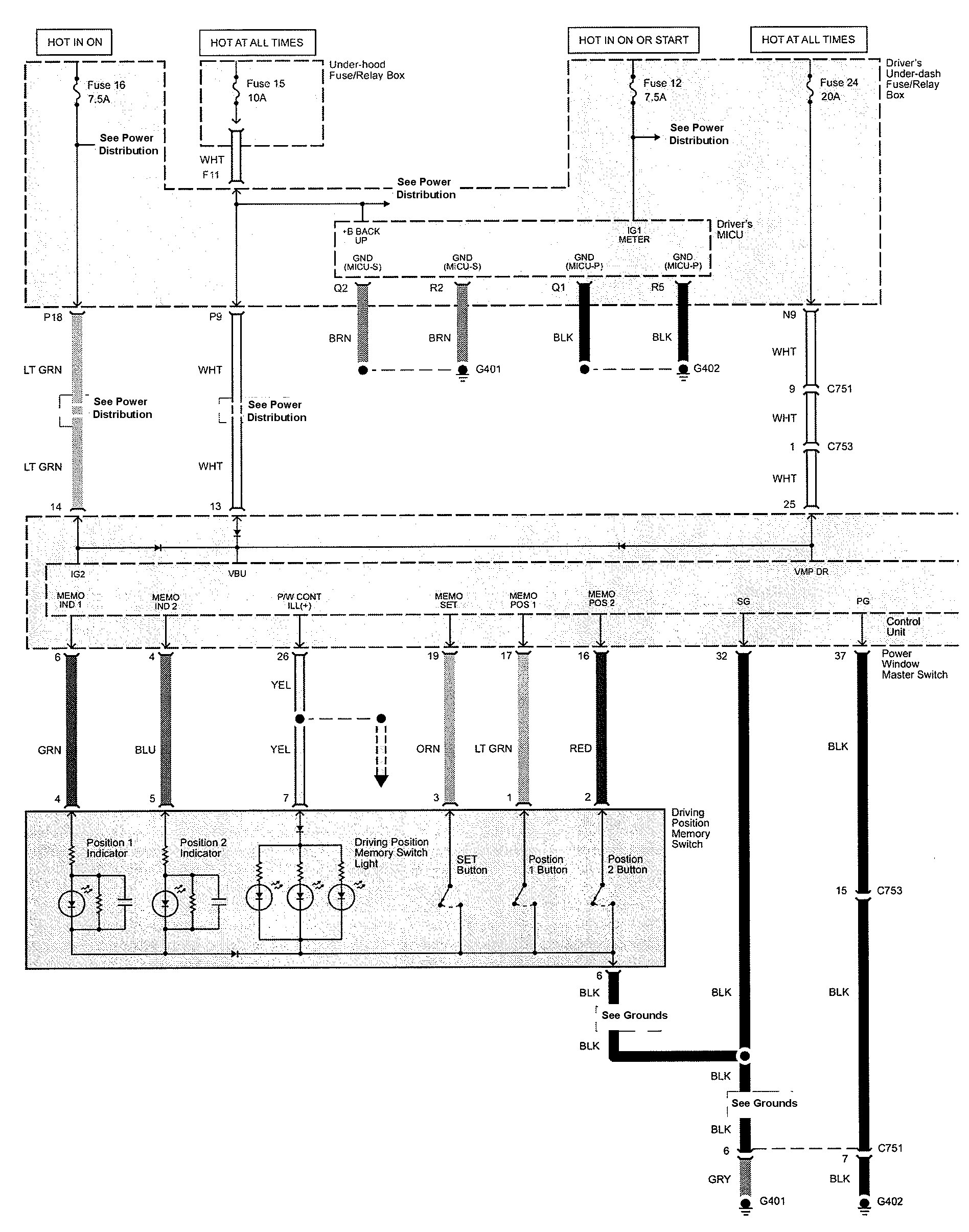

Acura TL - wiring diagram - integrated memory system (part 1)
Acura TL – wiring diagram – integrated memory system (part 1)

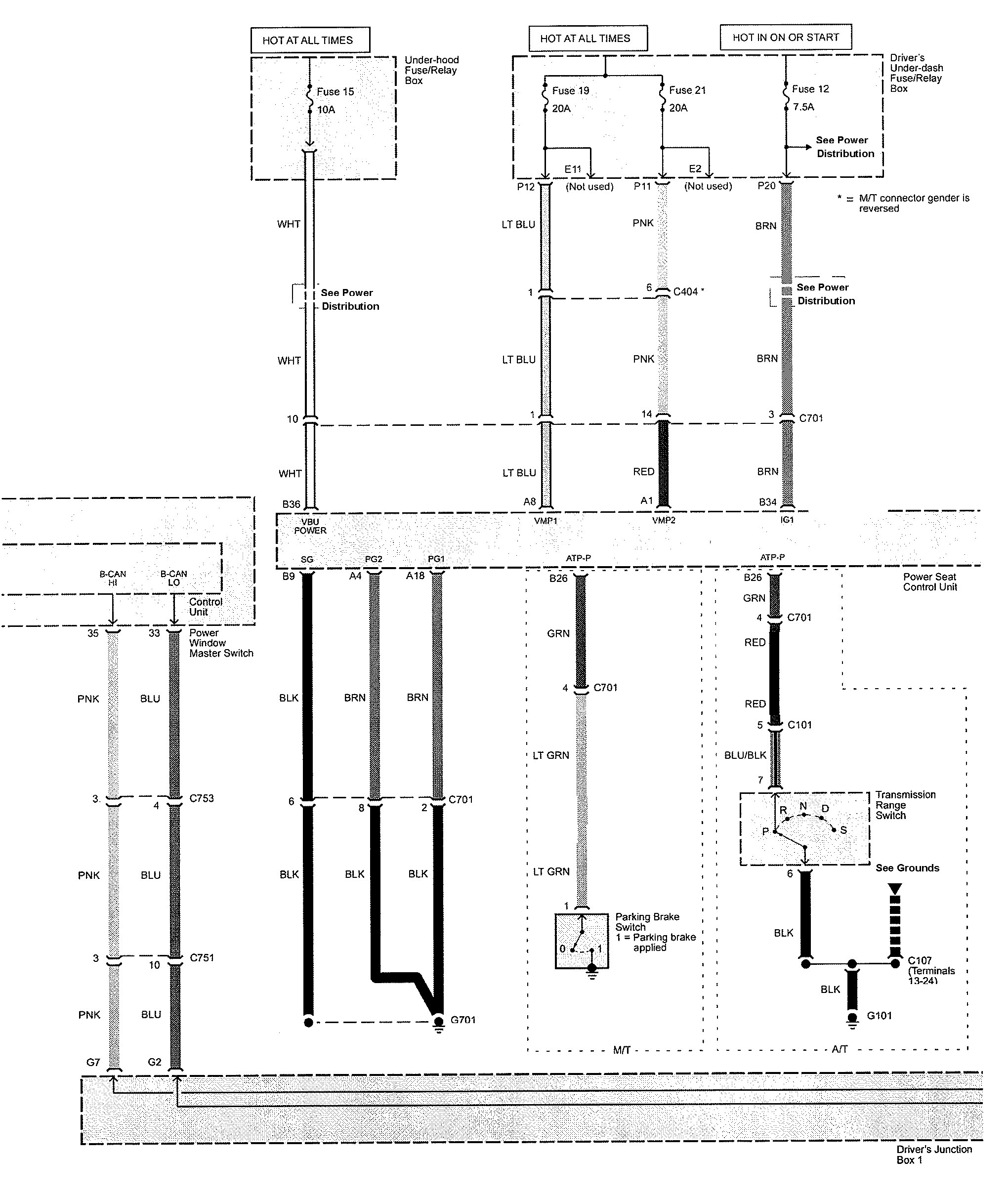

Acura TL - wiring diagram - integrated memory system (part 2)
Acura TL – wiring diagram – integrated memory system (part 2)

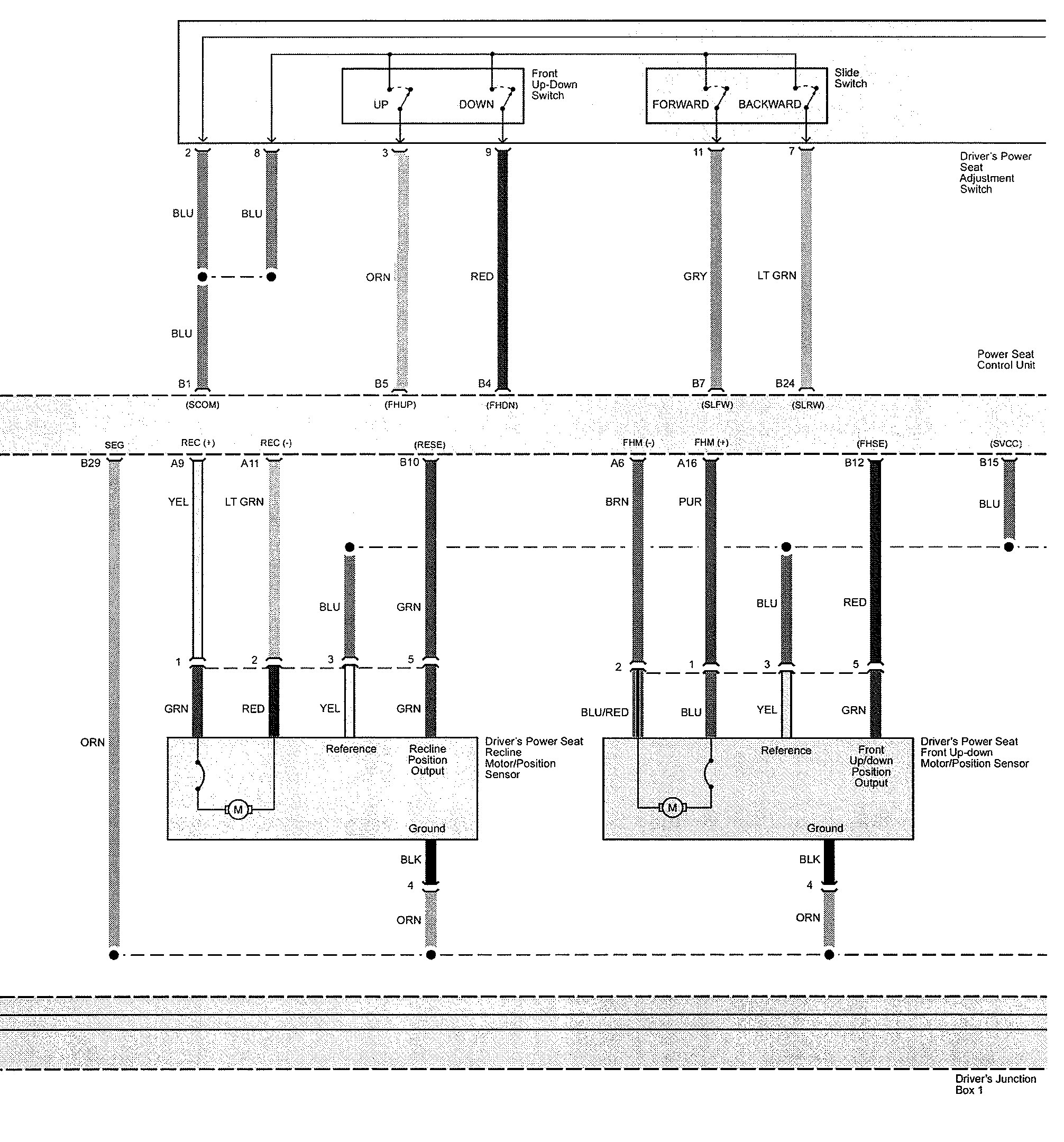

Acura TL - wiring diagram - integrated memory system (part 3)
Acura TL – wiring diagram – integrated memory system (part 3)

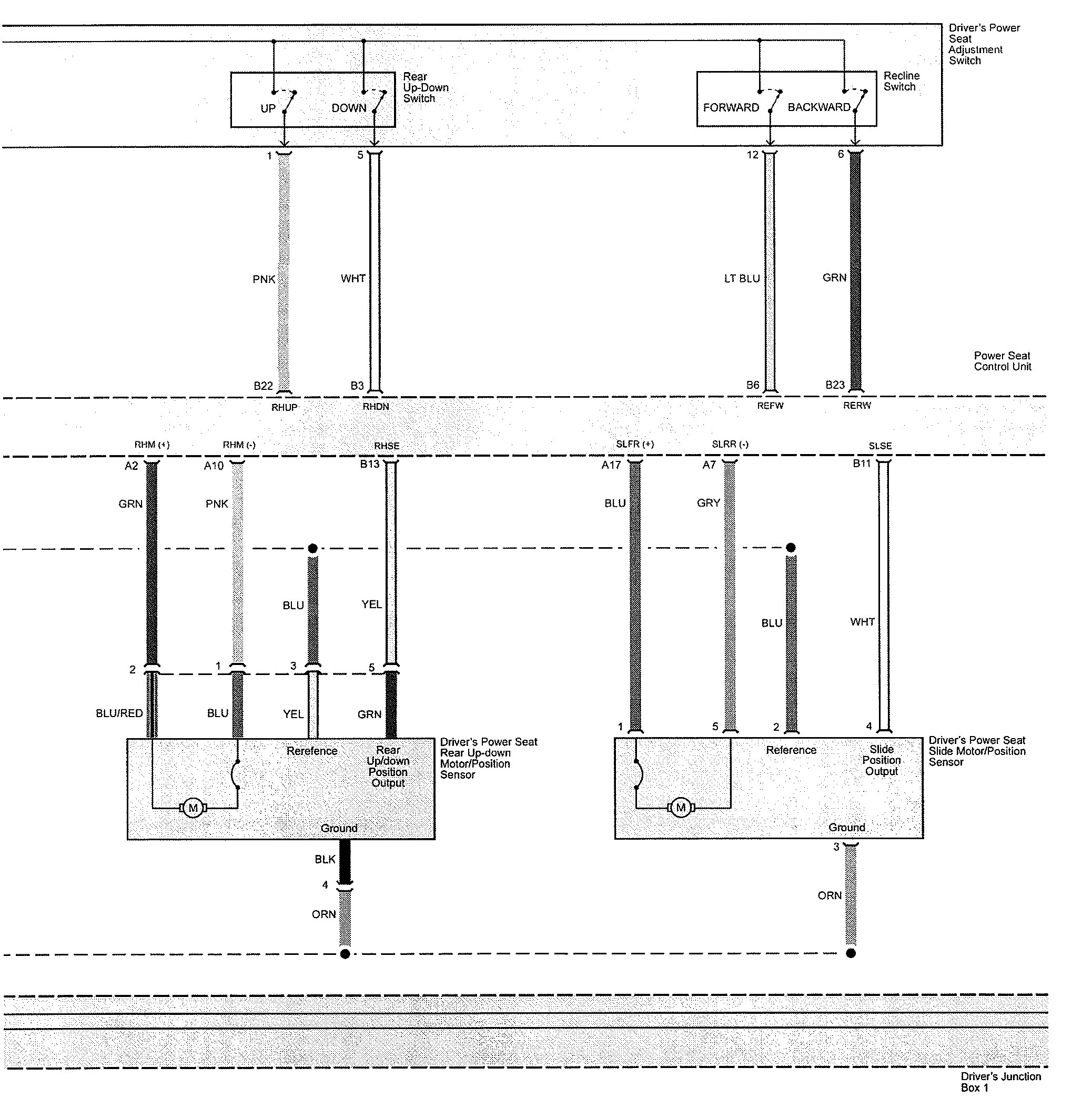

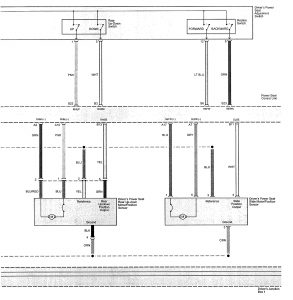

Acura TL - wiring diagram - integrated memory system (part 4)
Acura TL – wiring diagram – integrated memory system (part 4)

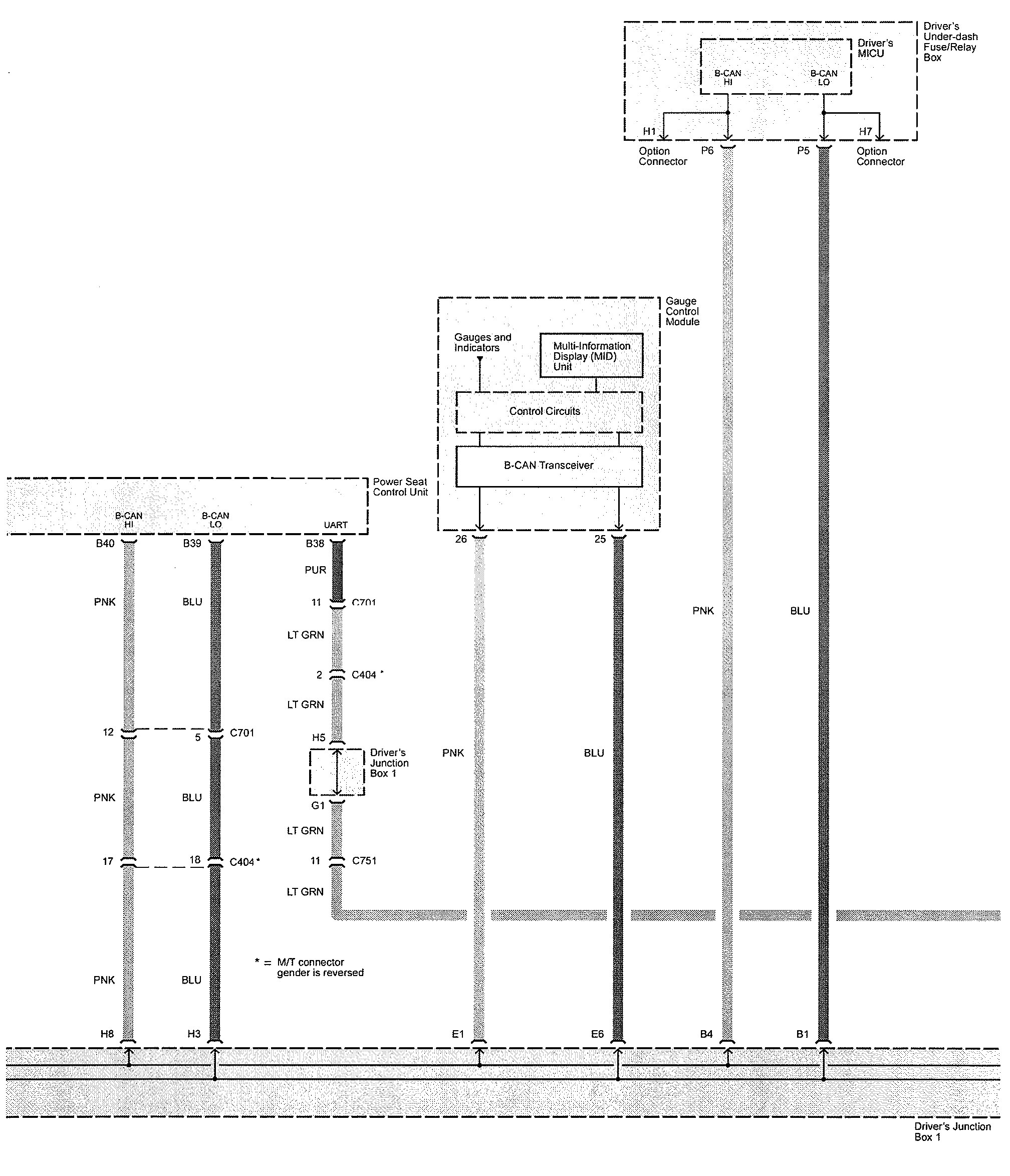

Acura TL - wiring diagram - integrated memory system (part 5)
Acura TL – wiring diagram – integrated memory system (part 5)

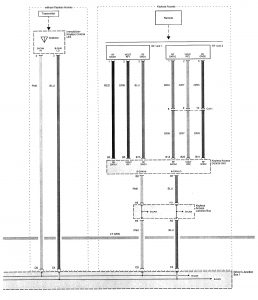

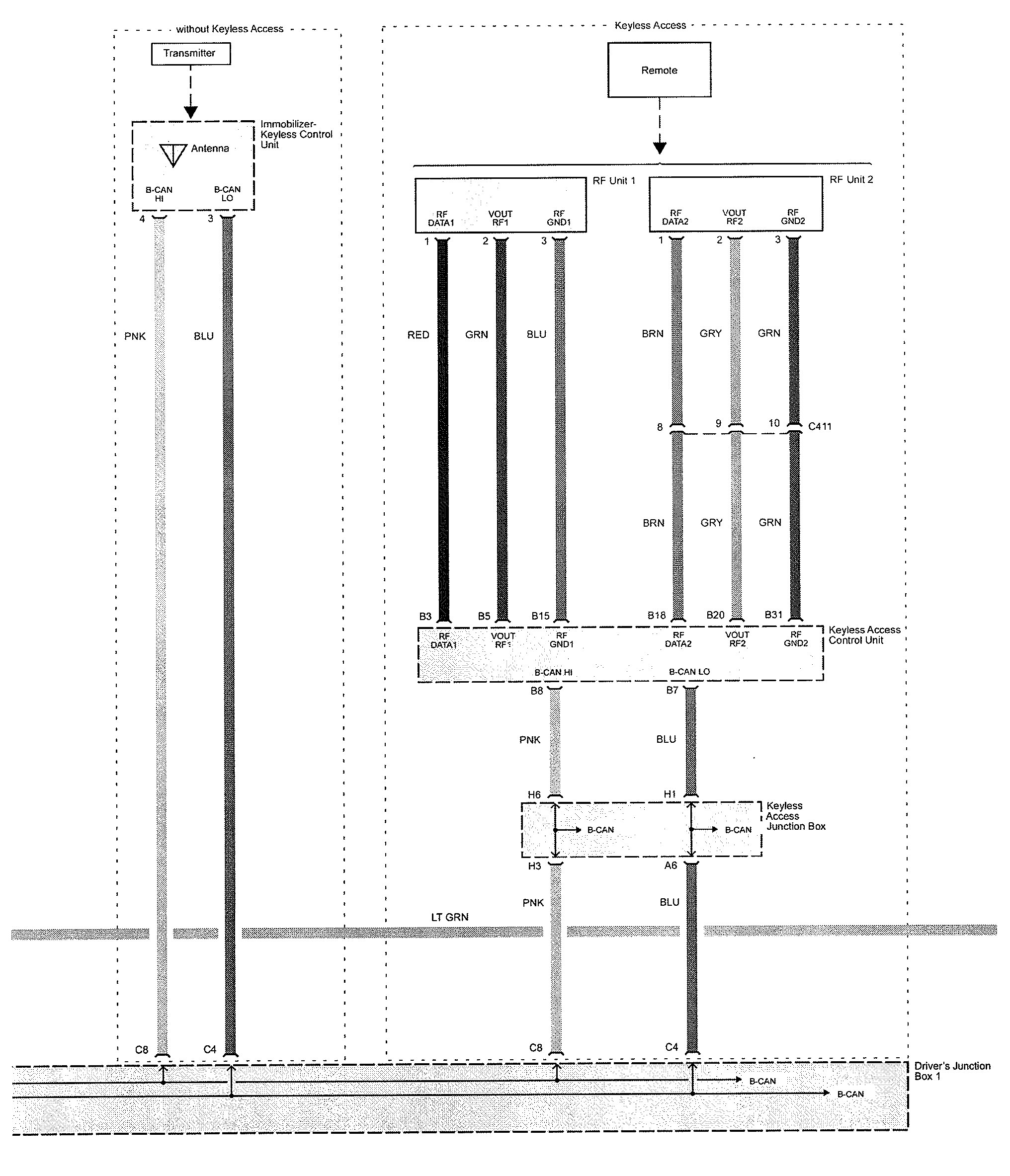

Acura TL - wiring diagram - integrated memory system (part 6)
Acura TL – wiring diagram – integrated memory system (part 6)
Acura TL - wiring diagram - integrated memory system (part 7)
Acura TL – wiring diagram – integrated memory system (part 7)
Acura TL - wiring diagram - integrated memory system (part 8)
Acura TL – wiring diagram – integrated memory system (part 8)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
