Acura TL (2009) – wiring diagrams – exterior lighting

Acura TL (2009) – wiring diagrams – exterior lighting

Year of productions:  2009

Exterior lamp

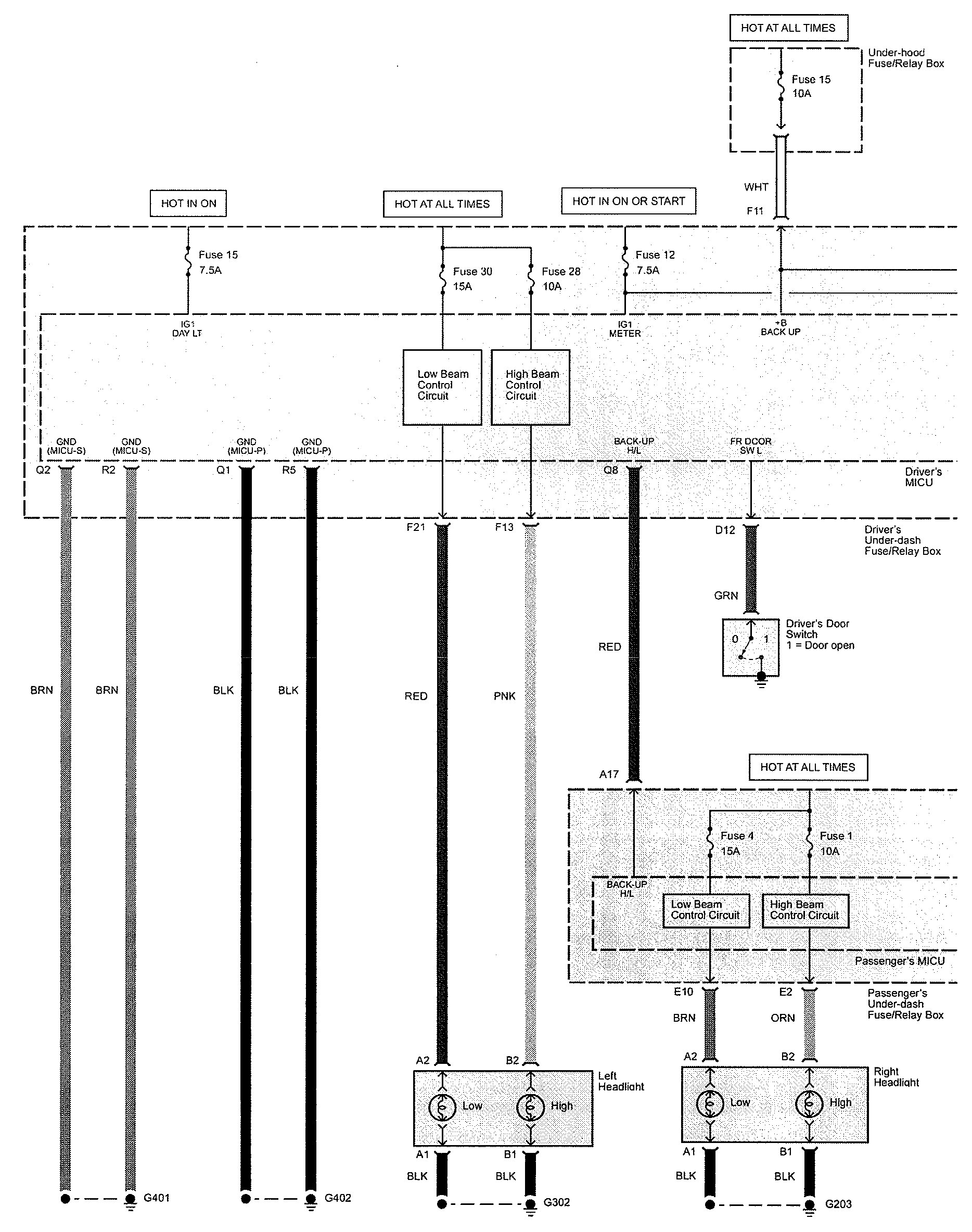

Acura TL - wiring diagram - exterior lighting (part 1)
Acura TL – wiring diagram – exterior lighting (part 1)

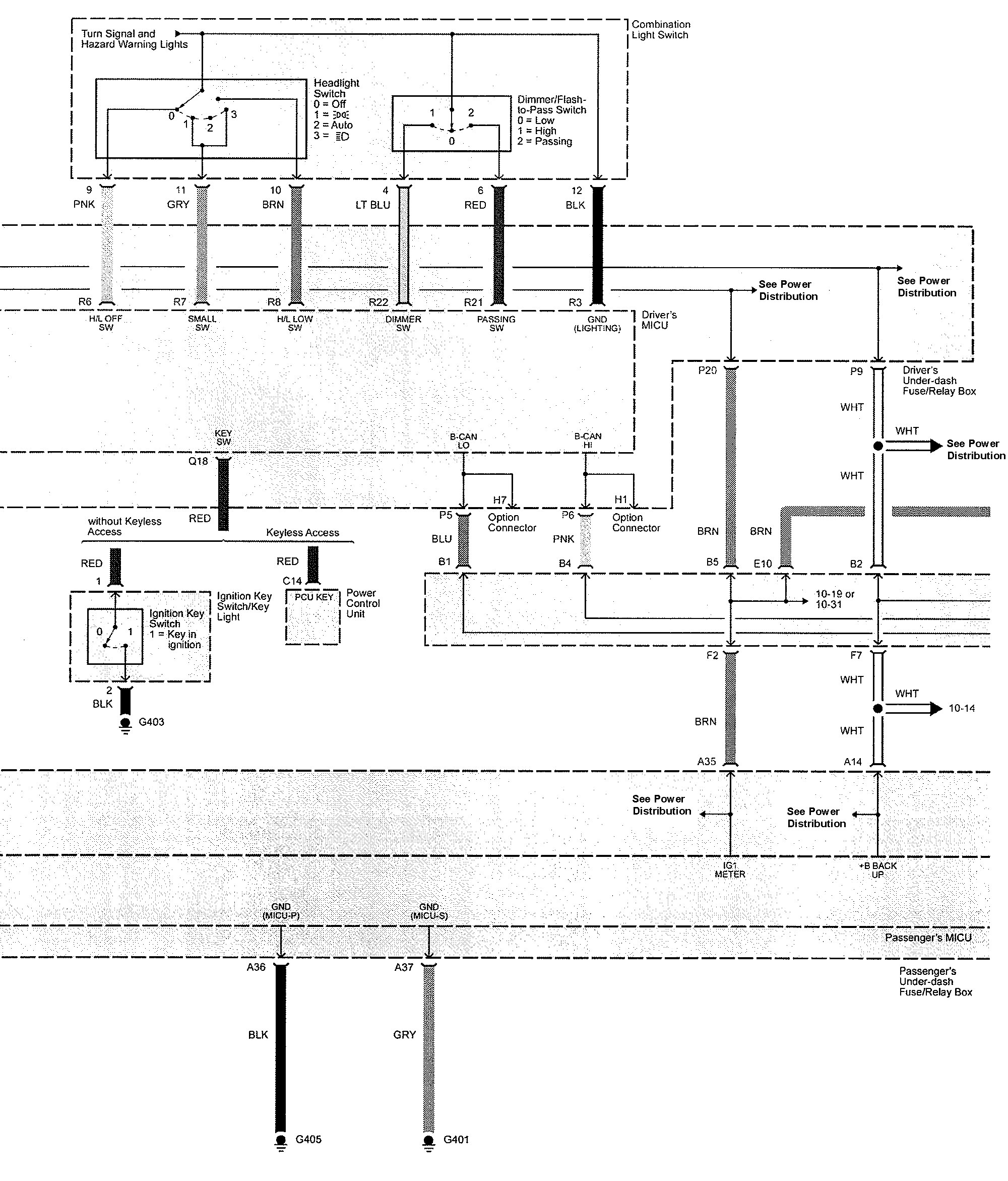

Acura TL - wiring diagram - exterior lighting (part 2)
Acura TL – wiring diagram – exterior lighting (part 2)

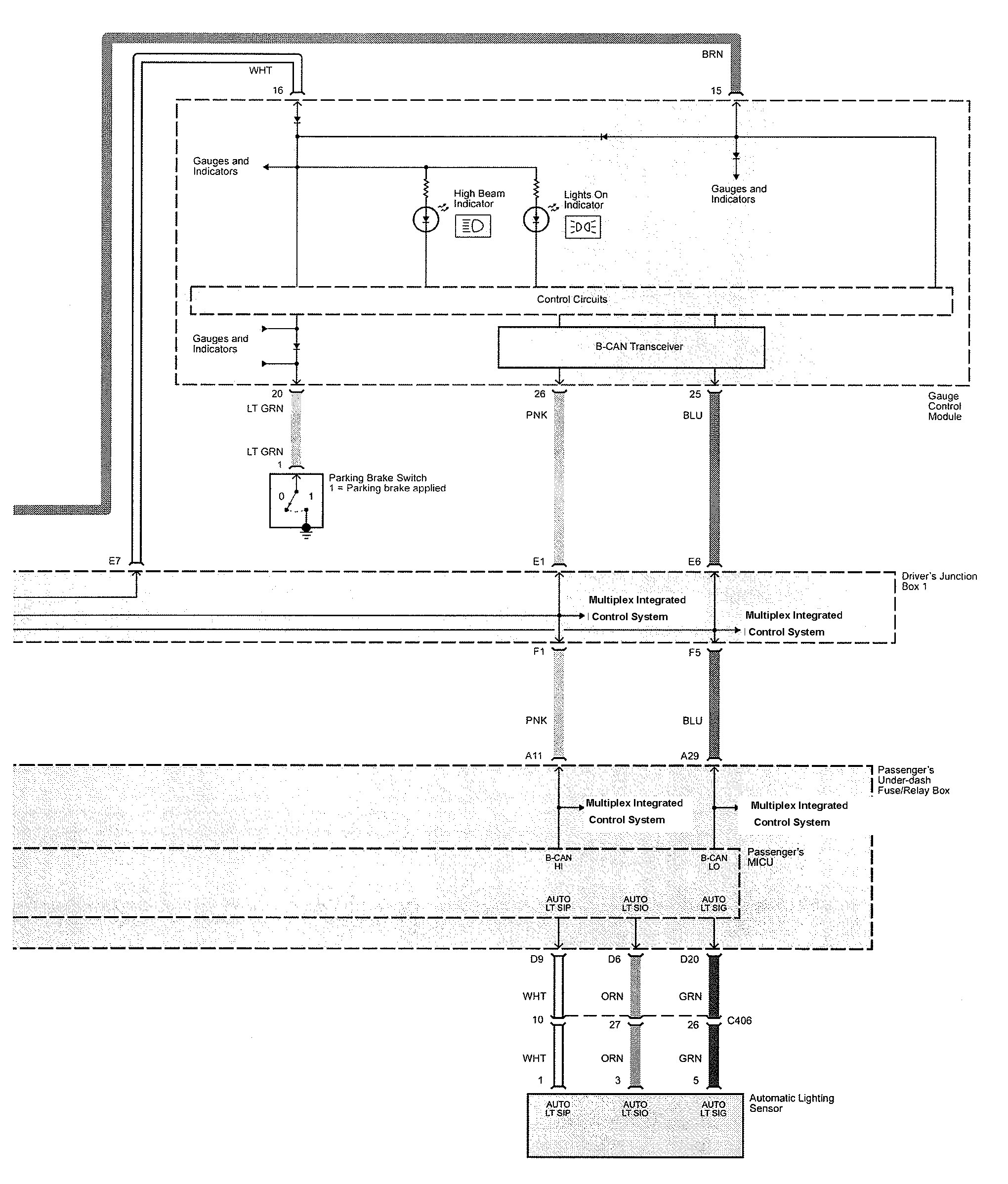

Acura TL - wiring diagram - exterior lighting (part 3)
Acura TL – wiring diagram – exterior lighting (part 3)

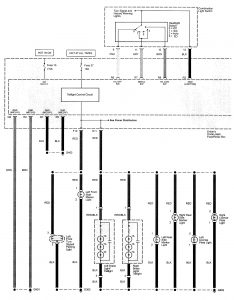

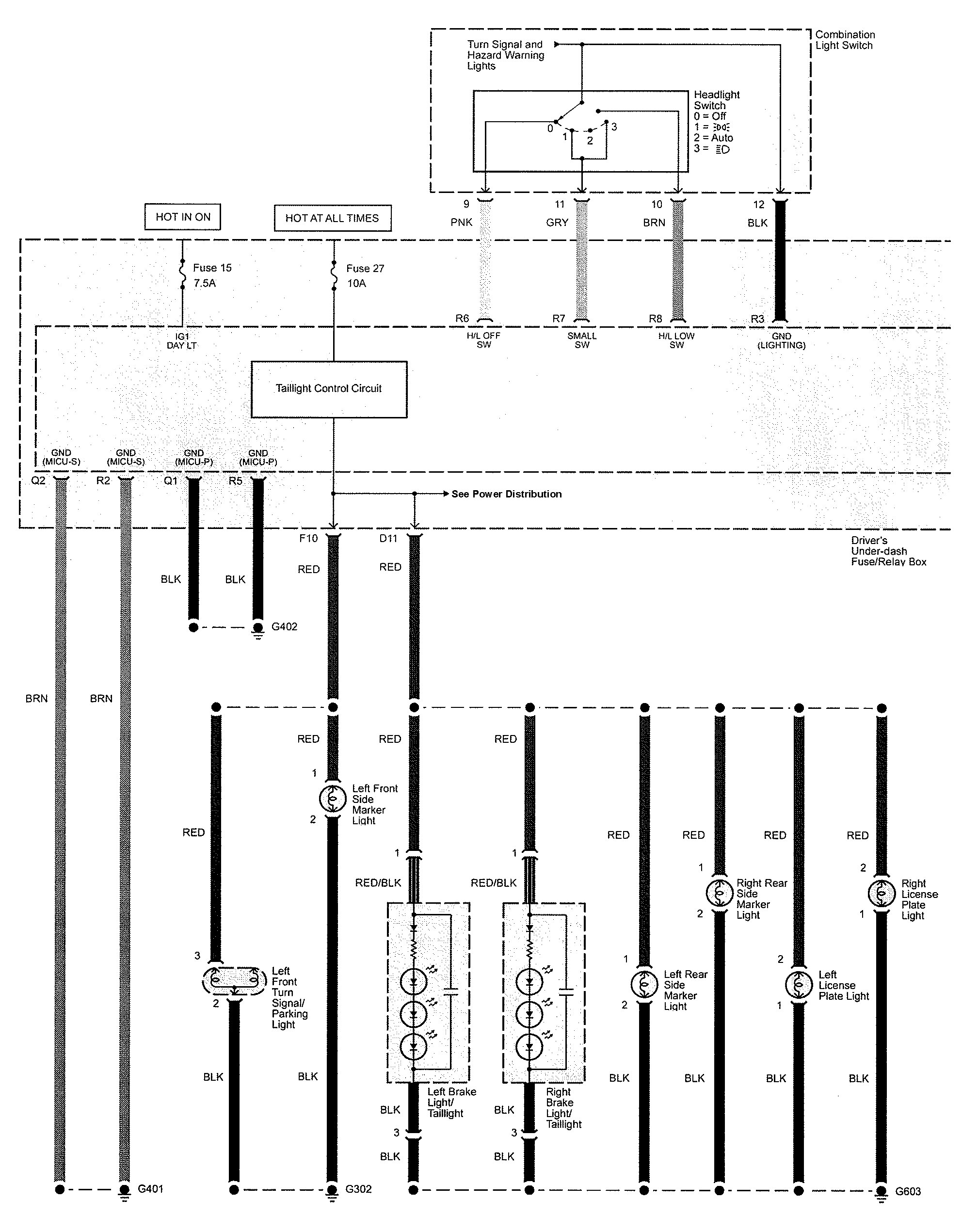

Acura TL - wiring diagram - exterior lighting (part 4)
Acura TL – wiring diagram – exterior lighting (part 4)

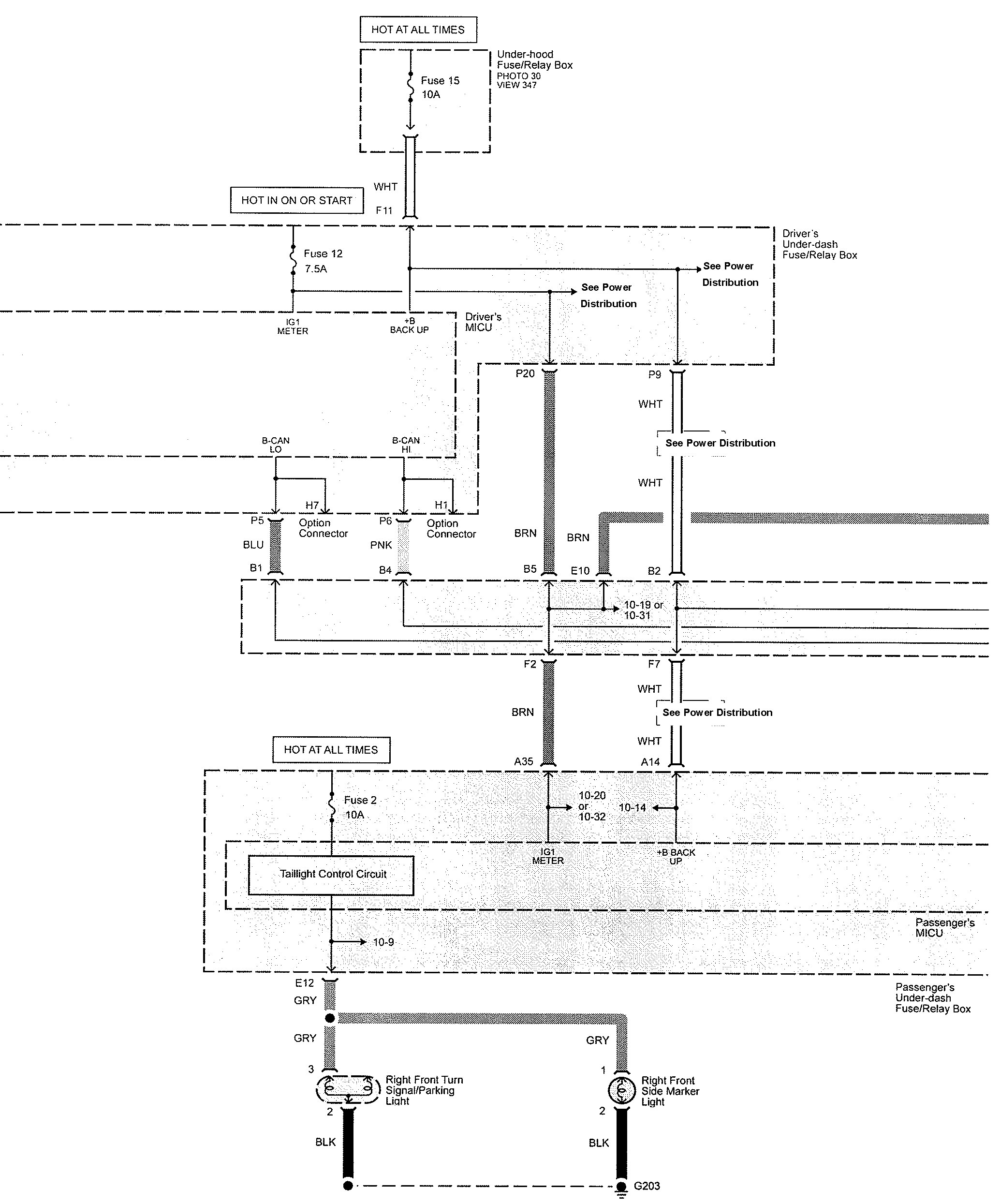

Acura TL - wiring diagram - exterior lighting (part 5)
Acura TL – wiring diagram – exterior lighting (part 5)

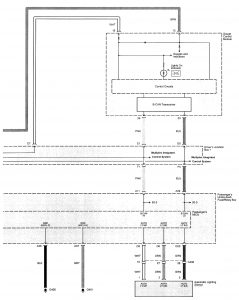

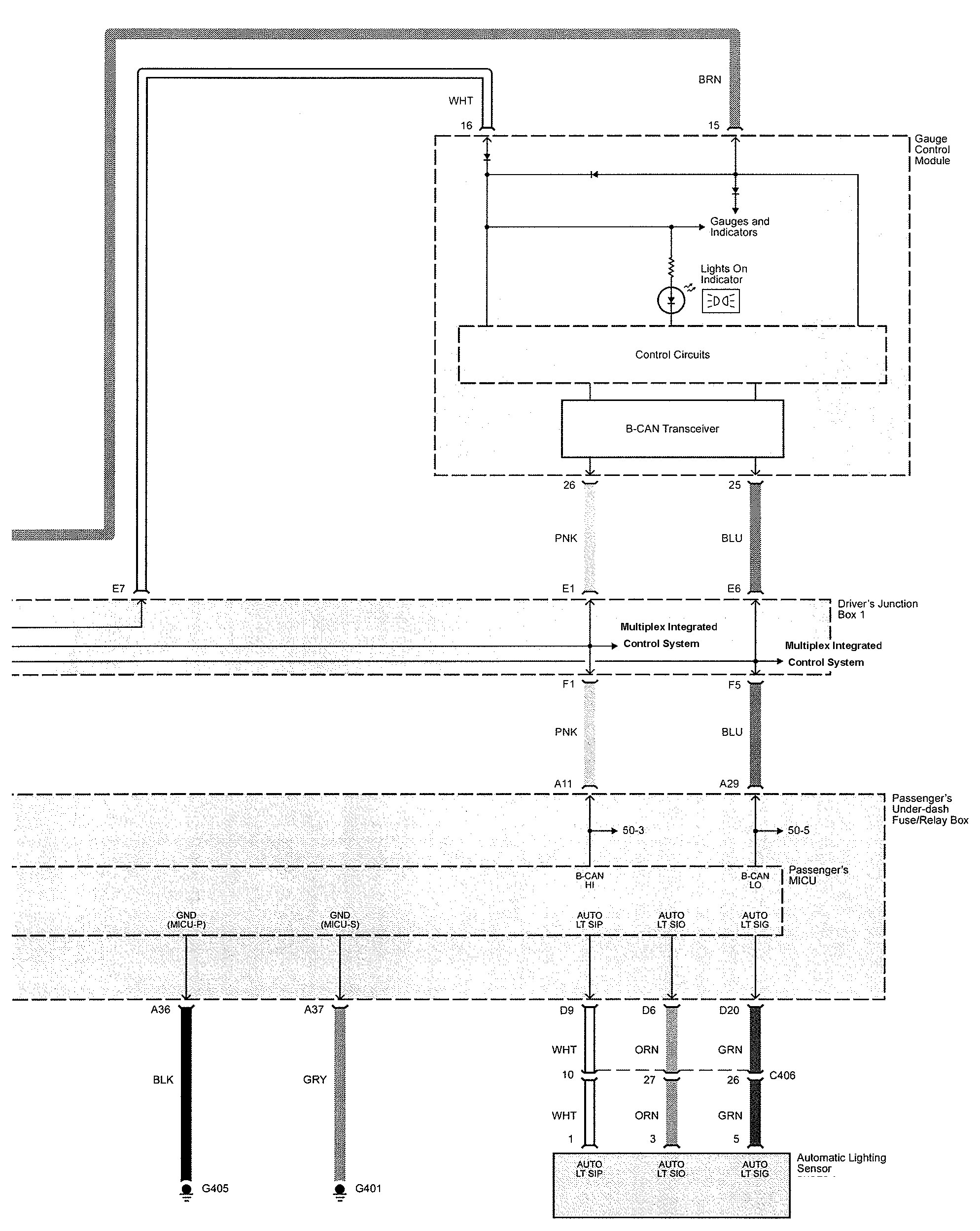

Acura TL - wiring diagram - exterior lighting (part 6)
Acura TL – wiring diagram – exterior lighting (part 6)

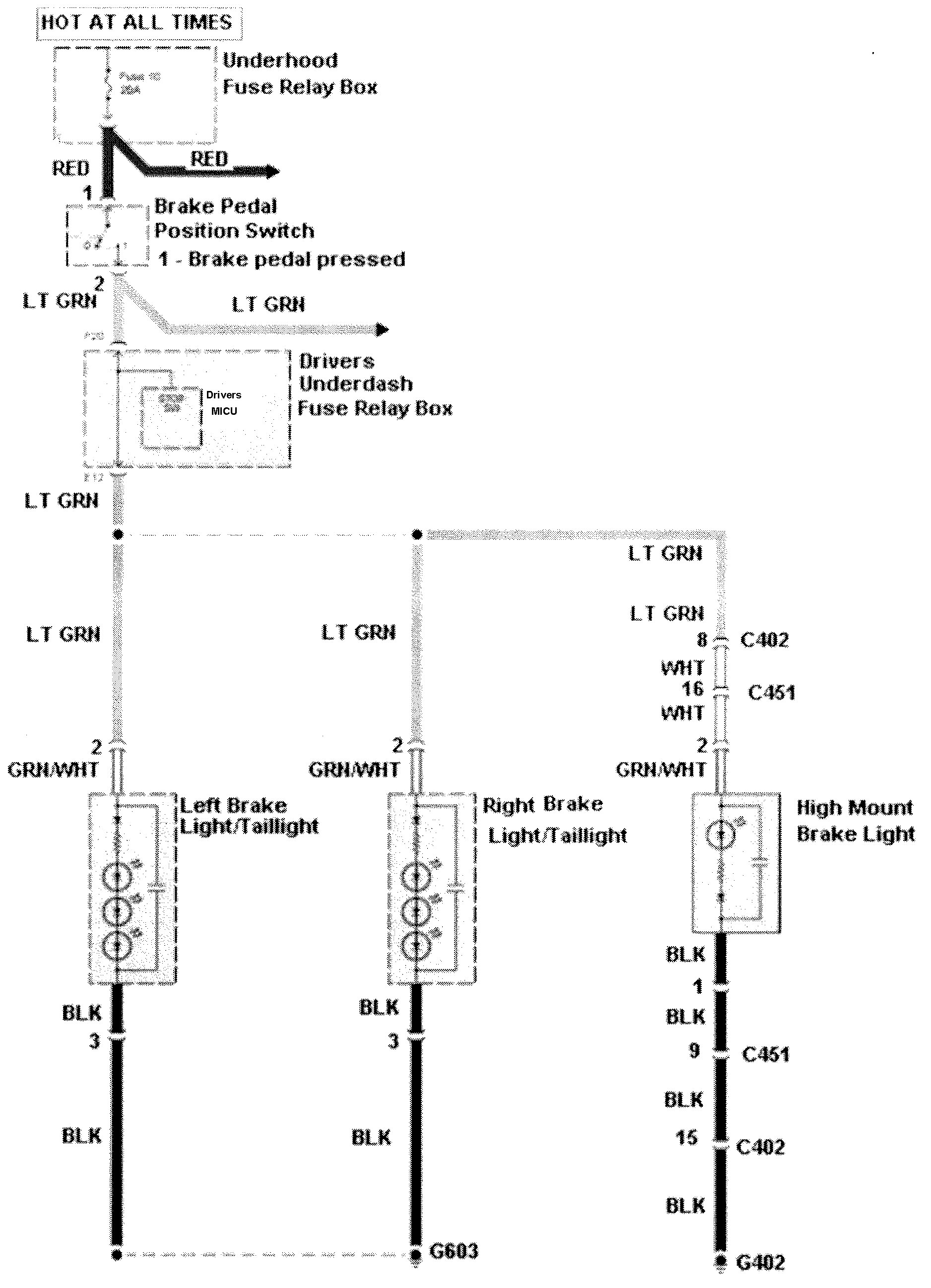

Acura TL - wiring diagram - exterior lighting (part 7)
Acura TL – wiring diagram – exterior lighting (part 7)

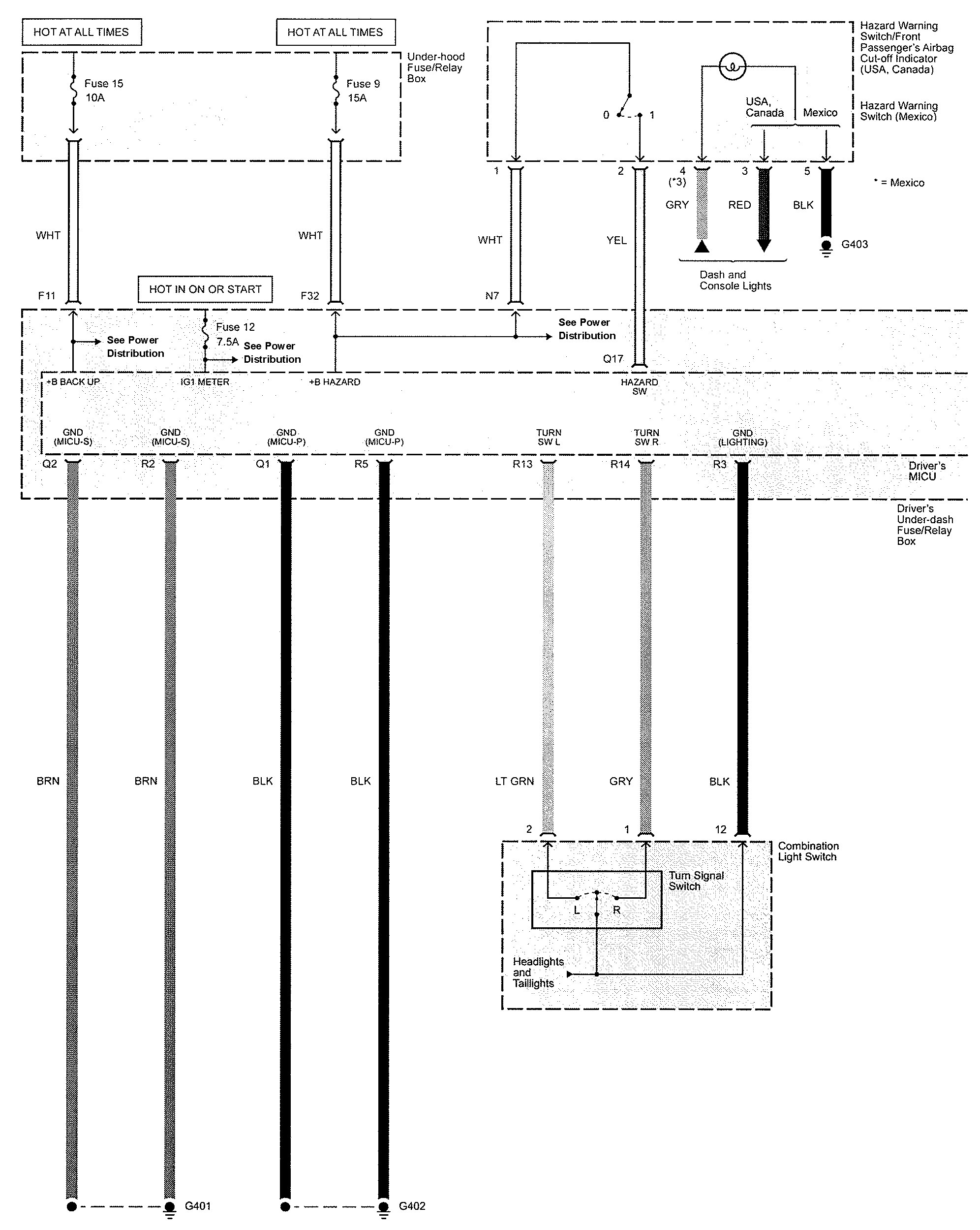

Acura TL - wiring diagram - exterior lighting (part 8)
Acura TL – wiring diagram – exterior lighting (part 8)

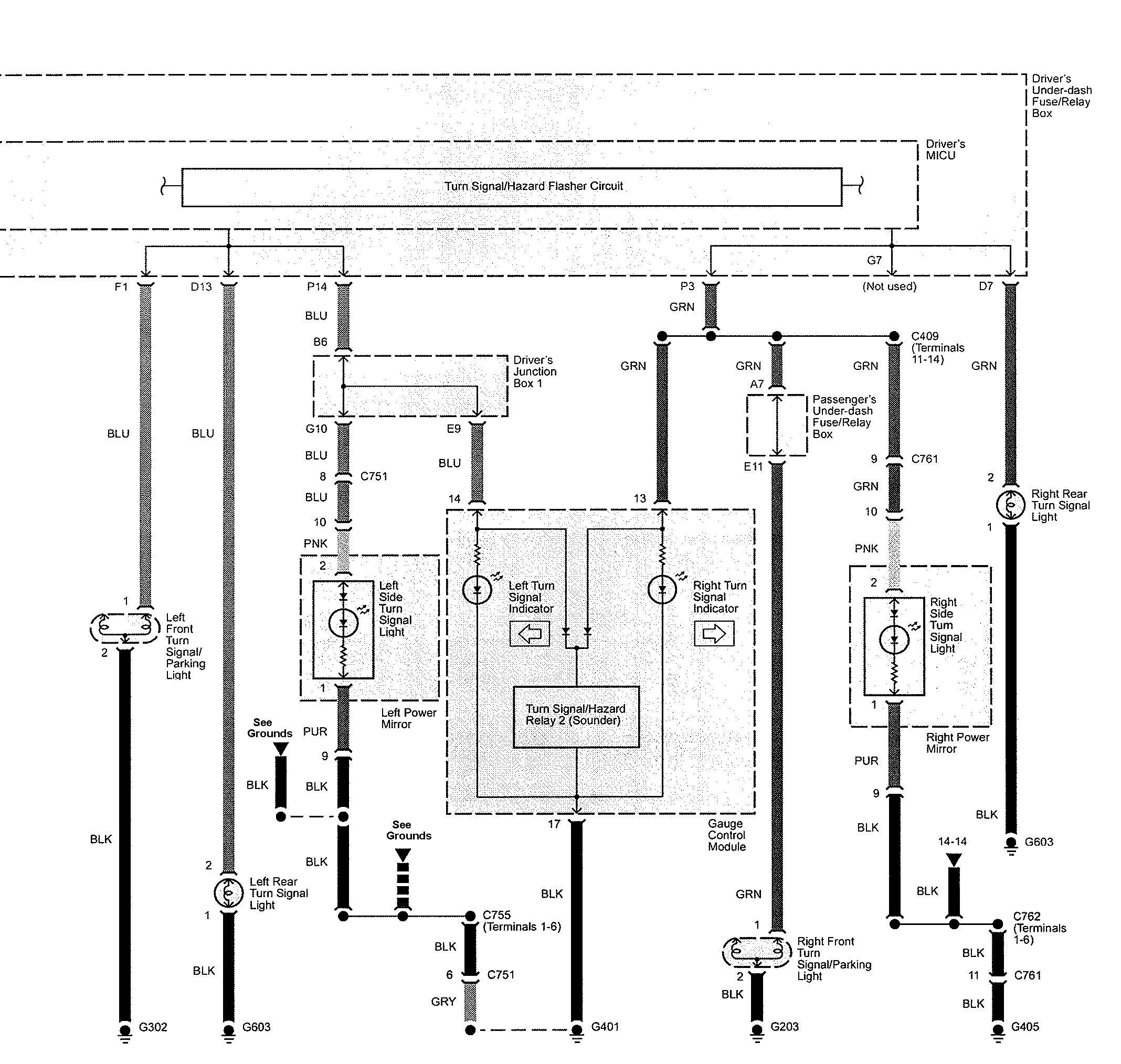

Acura TL - wiring diagram - exterior lighting (part 9)
Acura TL – wiring diagram – exterior lighting (part 9)

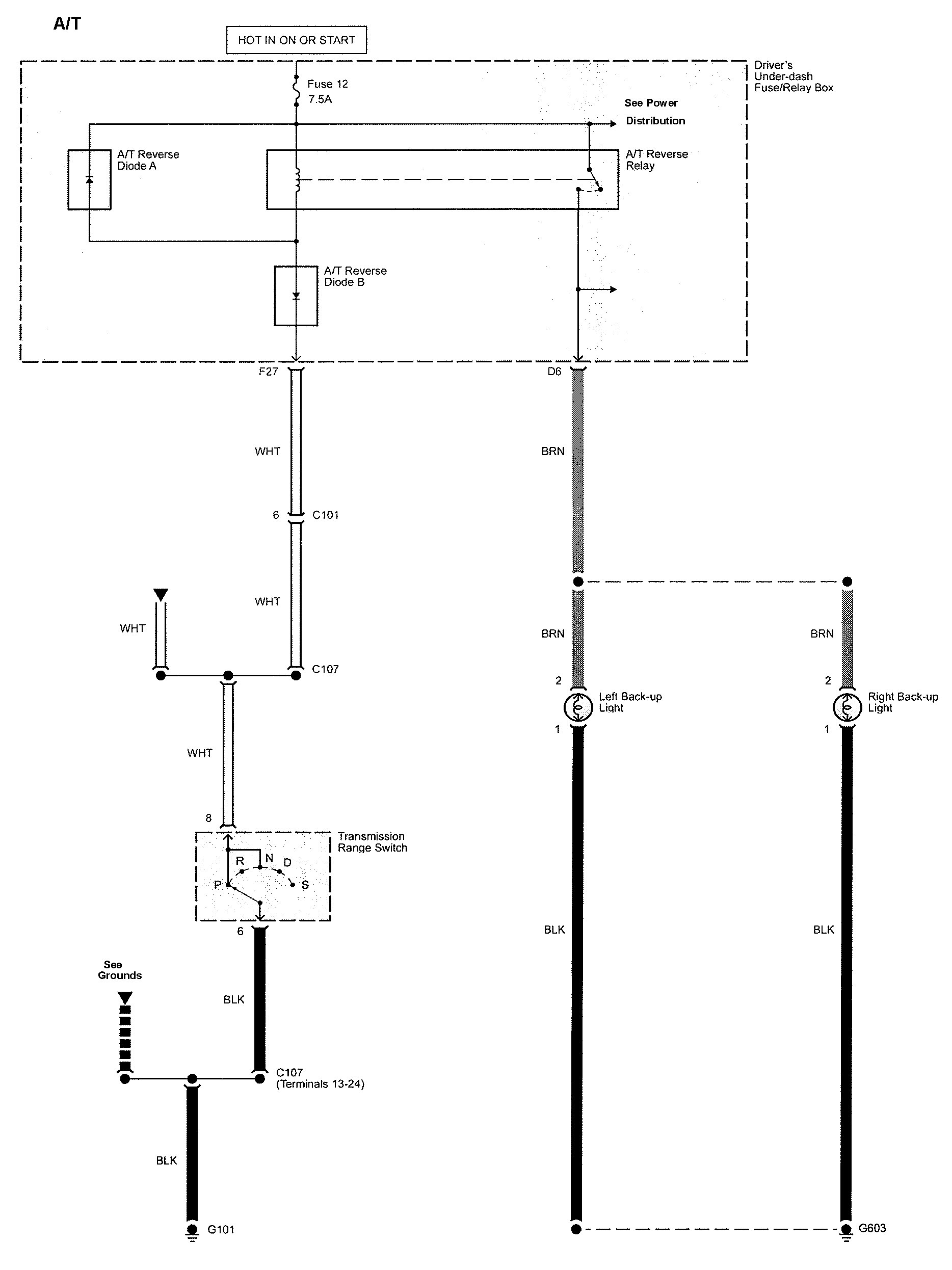

Acura TL - wiring diagram - exterior lighting (part 10)
Acura TL – wiring diagram – exterior lighting (part 10)

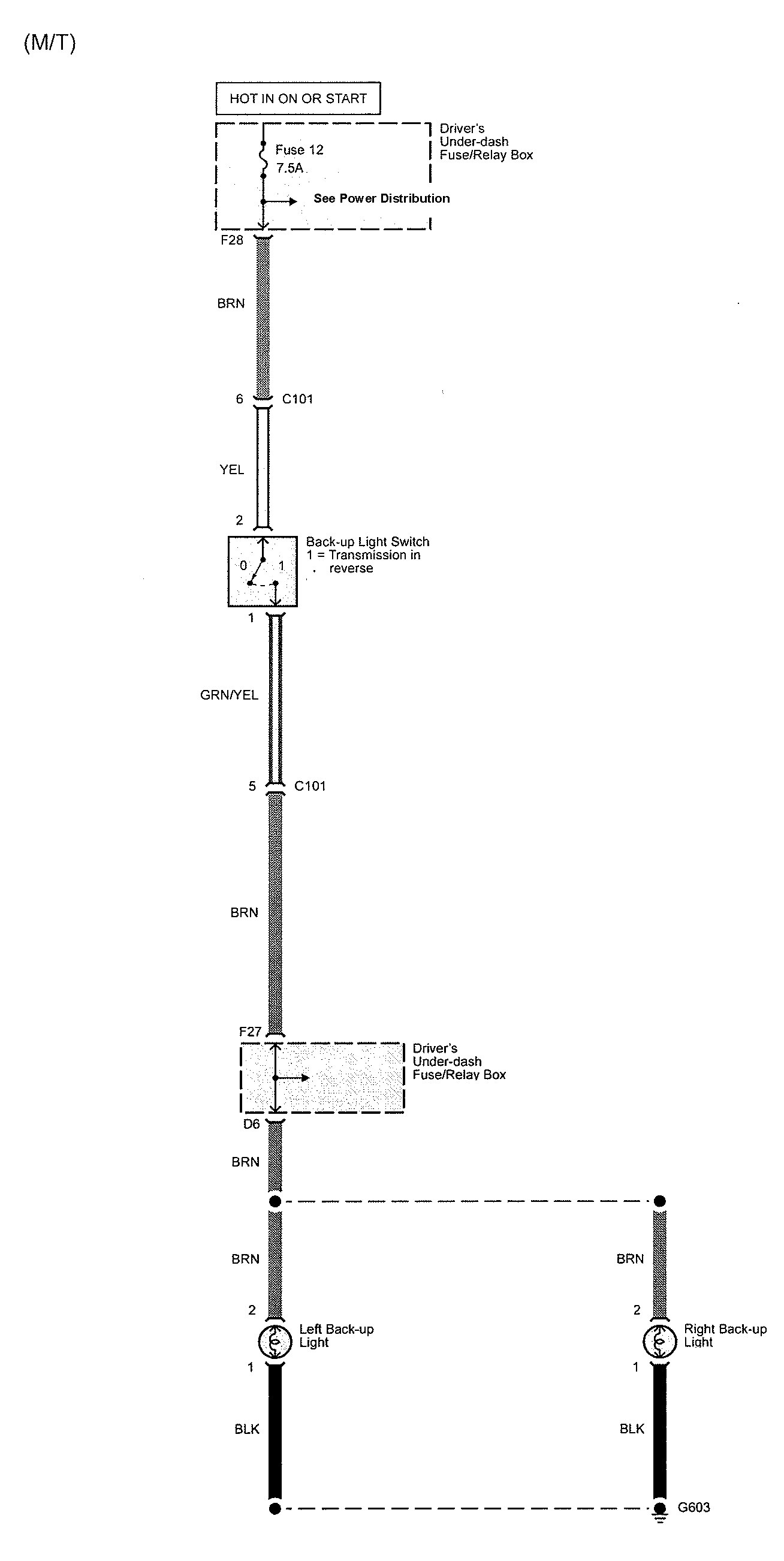

Acura TL - wiring diagram - exterior lighting (part 11)
Acura TL – wiring diagram – exterior lighting (part 11)

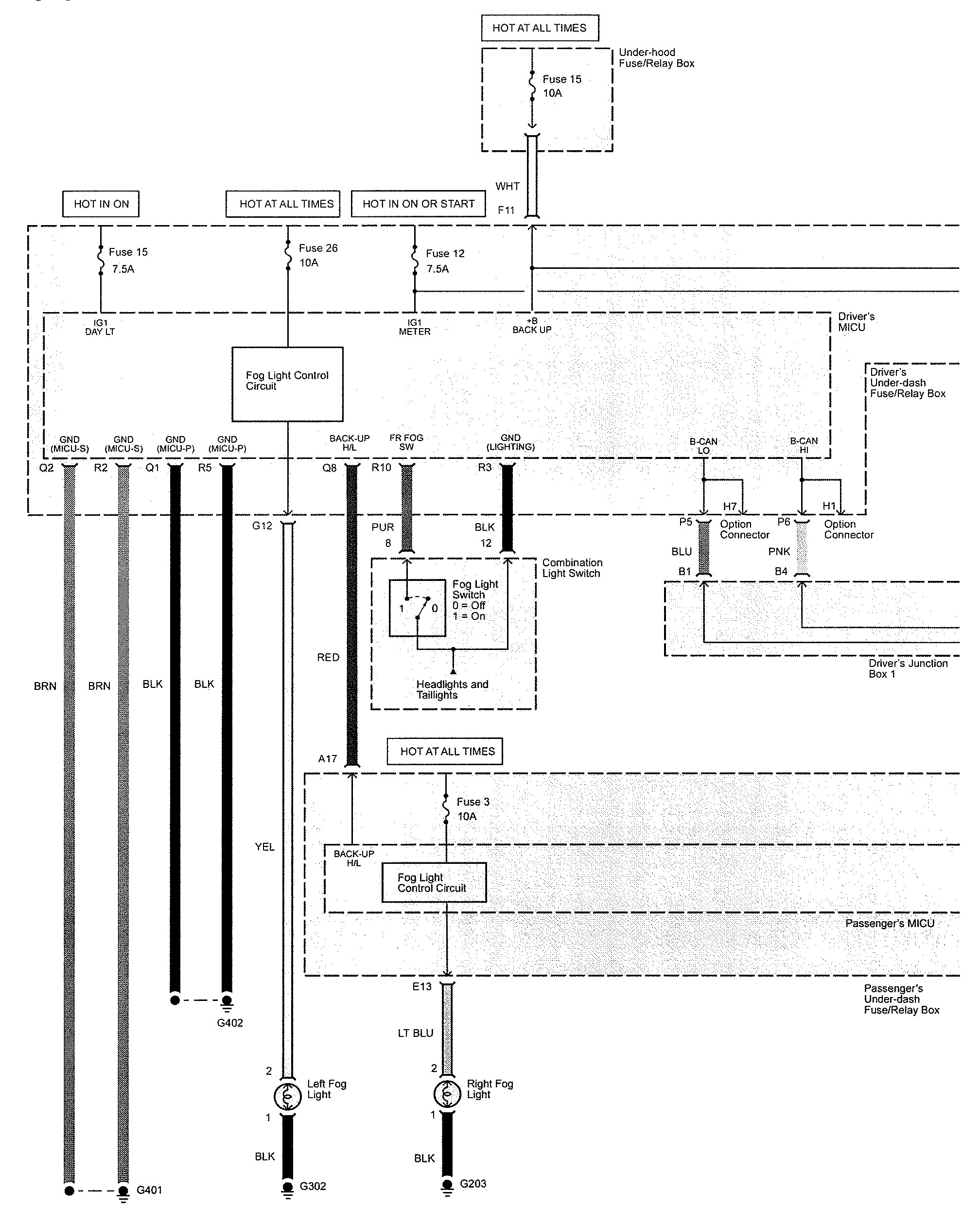

Acura TL - wiring diagram - exterior lighting (part 12)
Acura TL – wiring diagram – exterior lighting (part 12)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
