Acura TL (2009 – 2010) – wiring diagrams – charging system

Acura TL (2009 – 2010) – wiring diagrams – charging system

Year of productions:  2009, 2010

Charging system

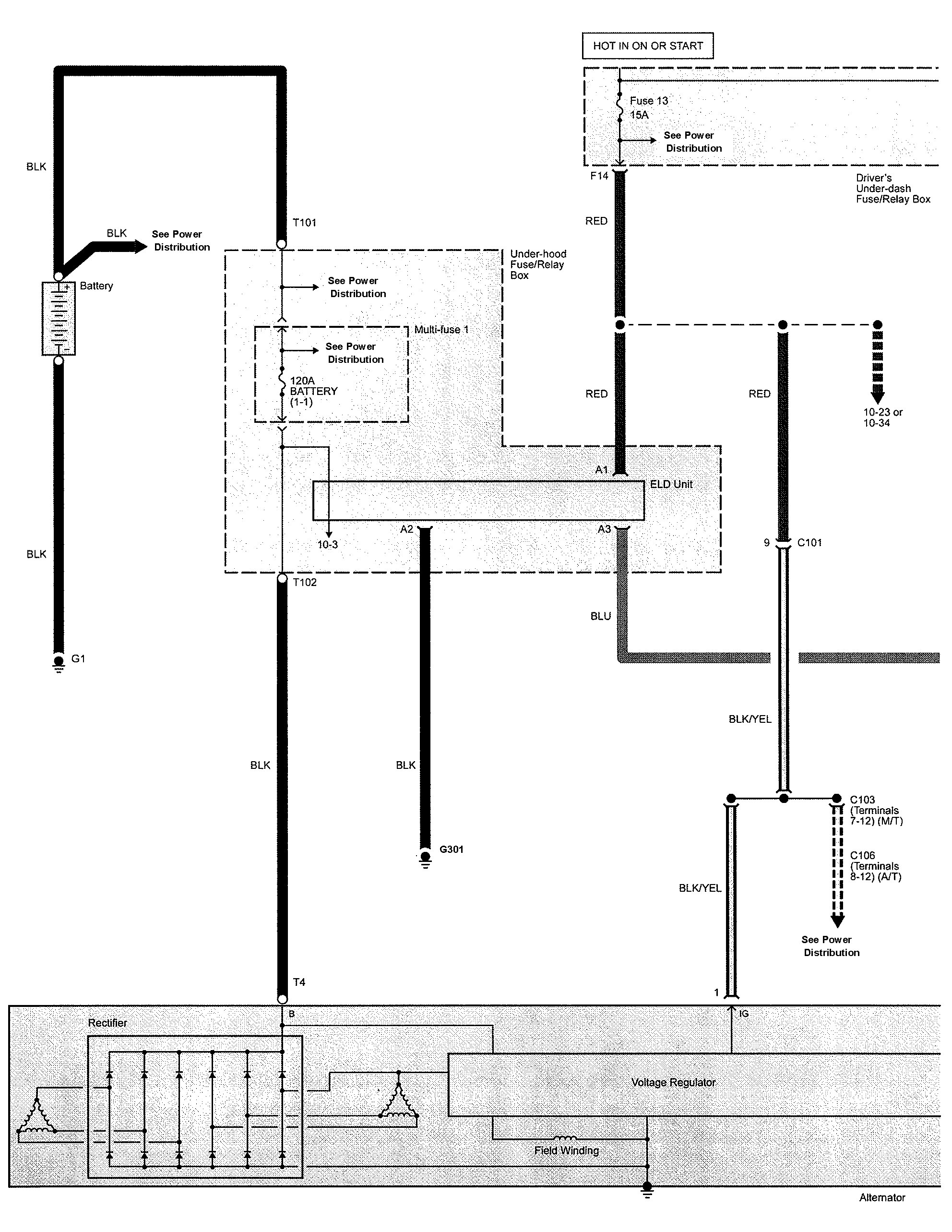

Acura TL - wiring diagram - charging system (part 1)
Acura TL – wiring diagram – charging system (part 1)

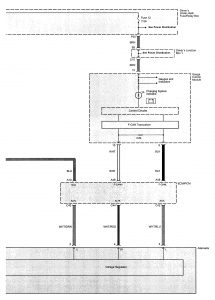

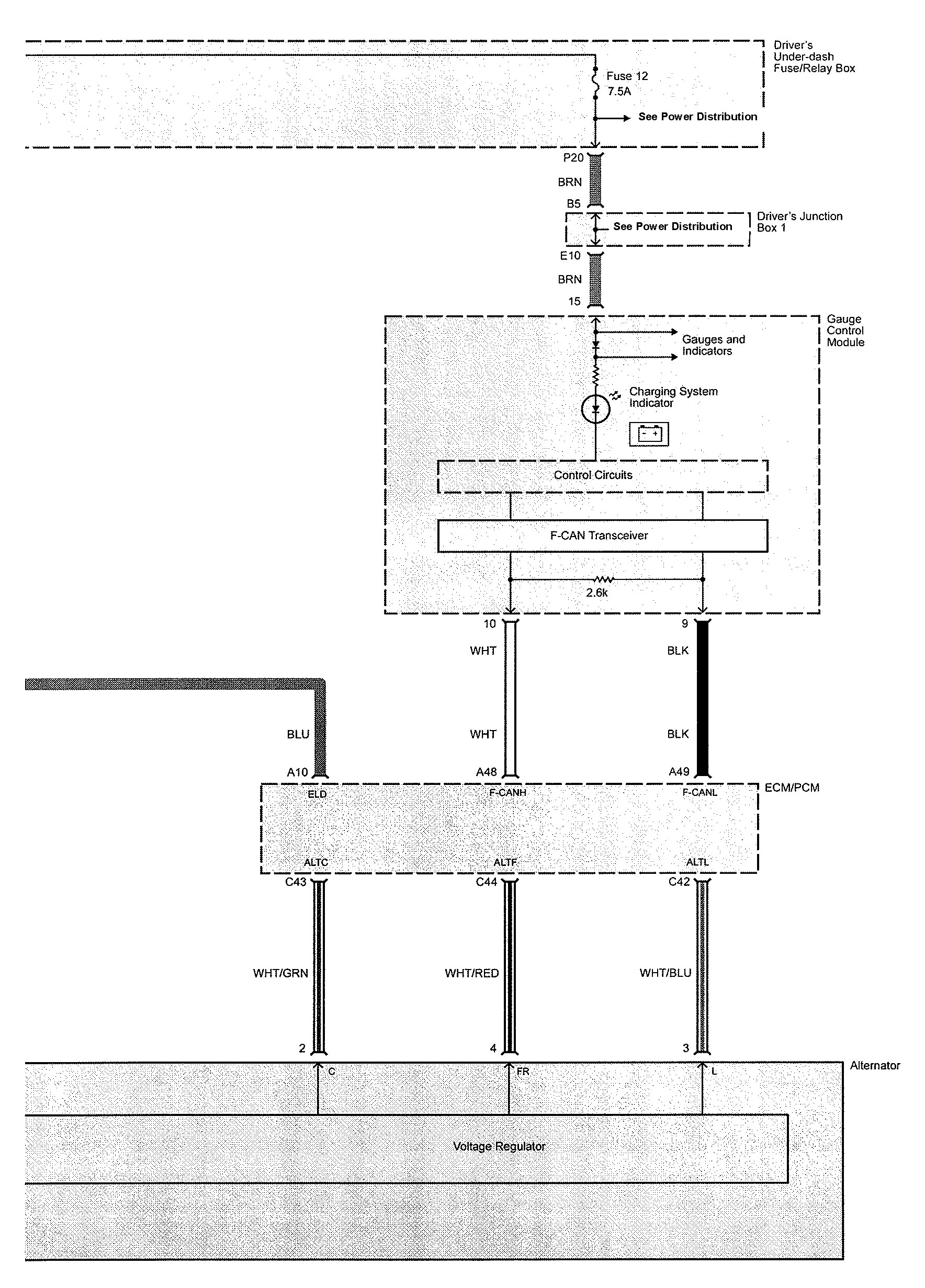

Acura TL - wiring diagram - charging system (part 2)
Acura TL – wiring diagram – charging system (part 2)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
