Year of productions:  2008

Warning device

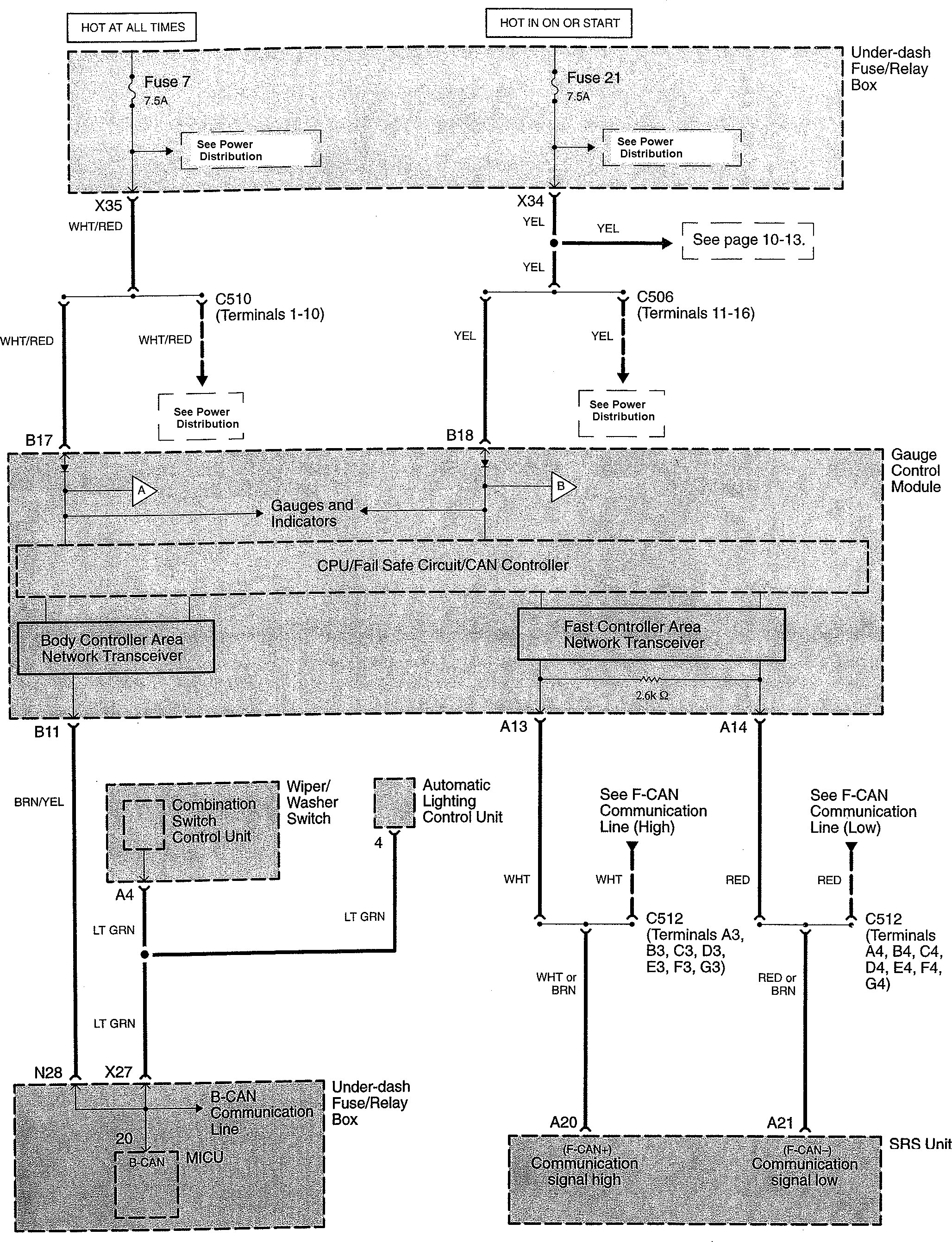

Acura TL - wiring diagram - warning device (part 1)
Acura TL – wiring diagram – warning device (part 1)

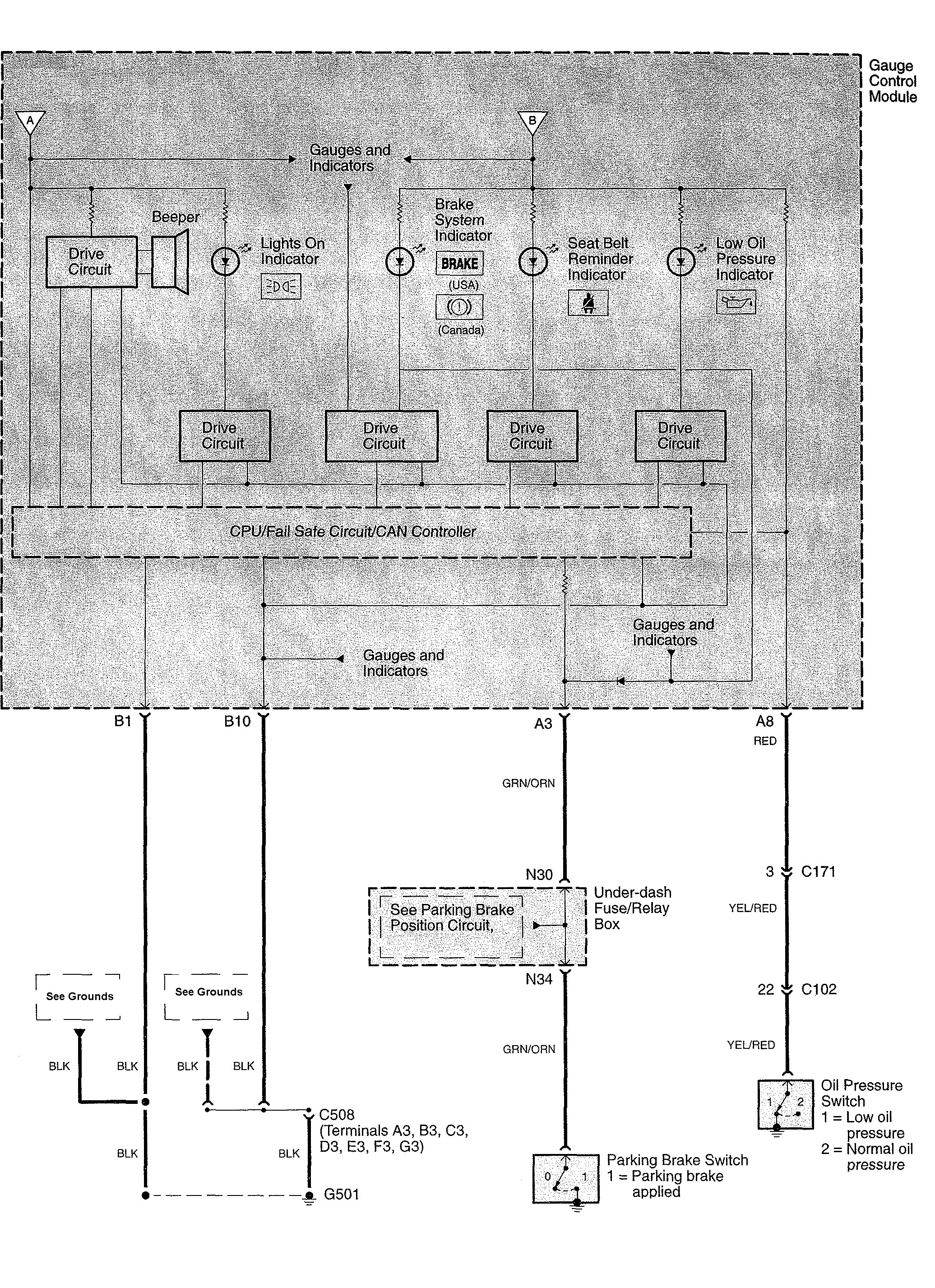

Acura TL - wiring diagram - warning device (part 2)
Acura TL – wiring diagram – warning device (part 2)

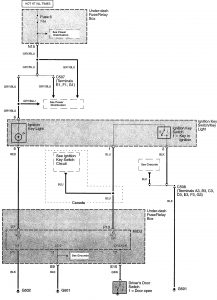

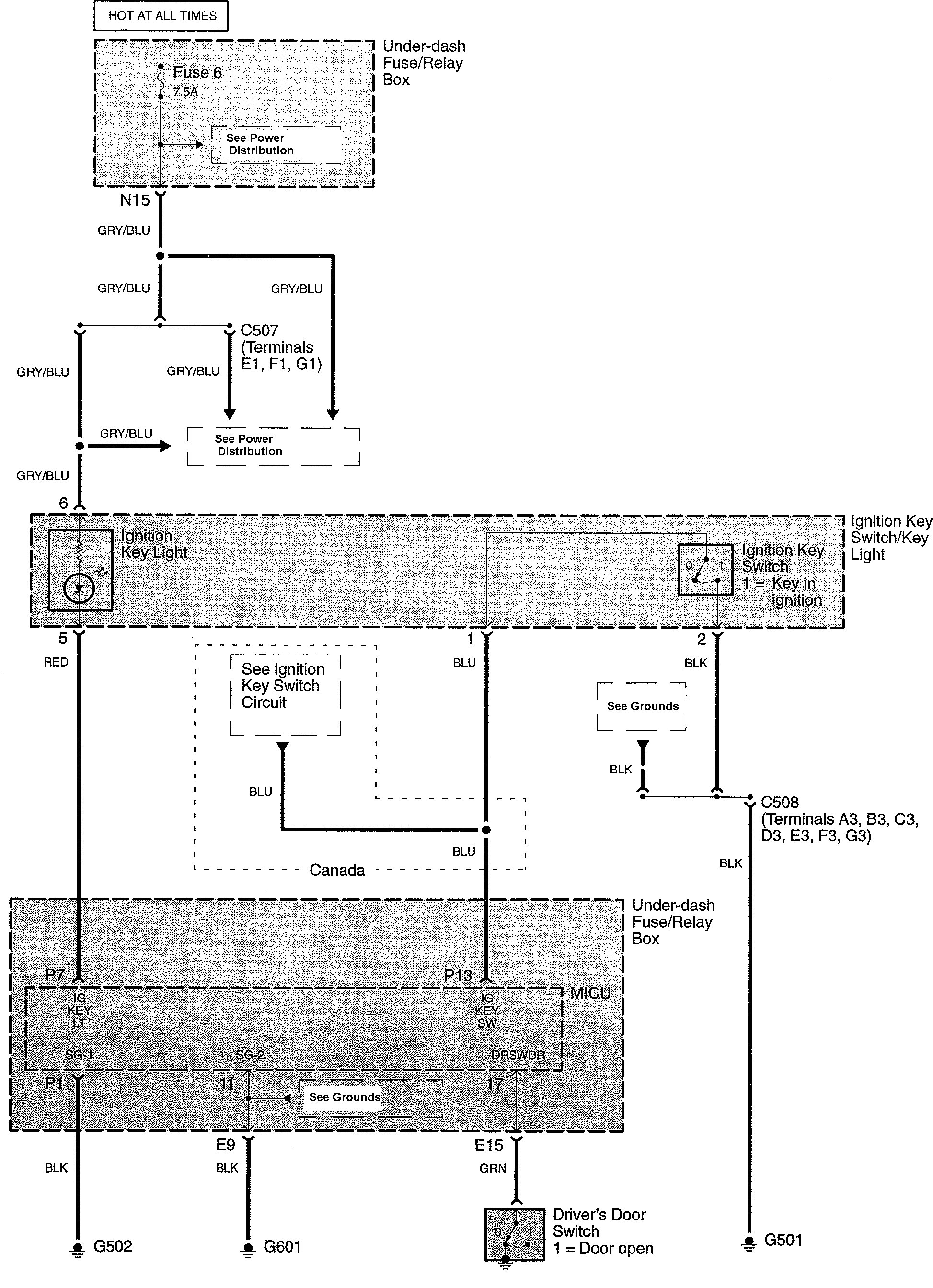

Acura TL - wiring diagram - warning device (part 3)
Acura TL – wiring diagram – warning device (part 3)

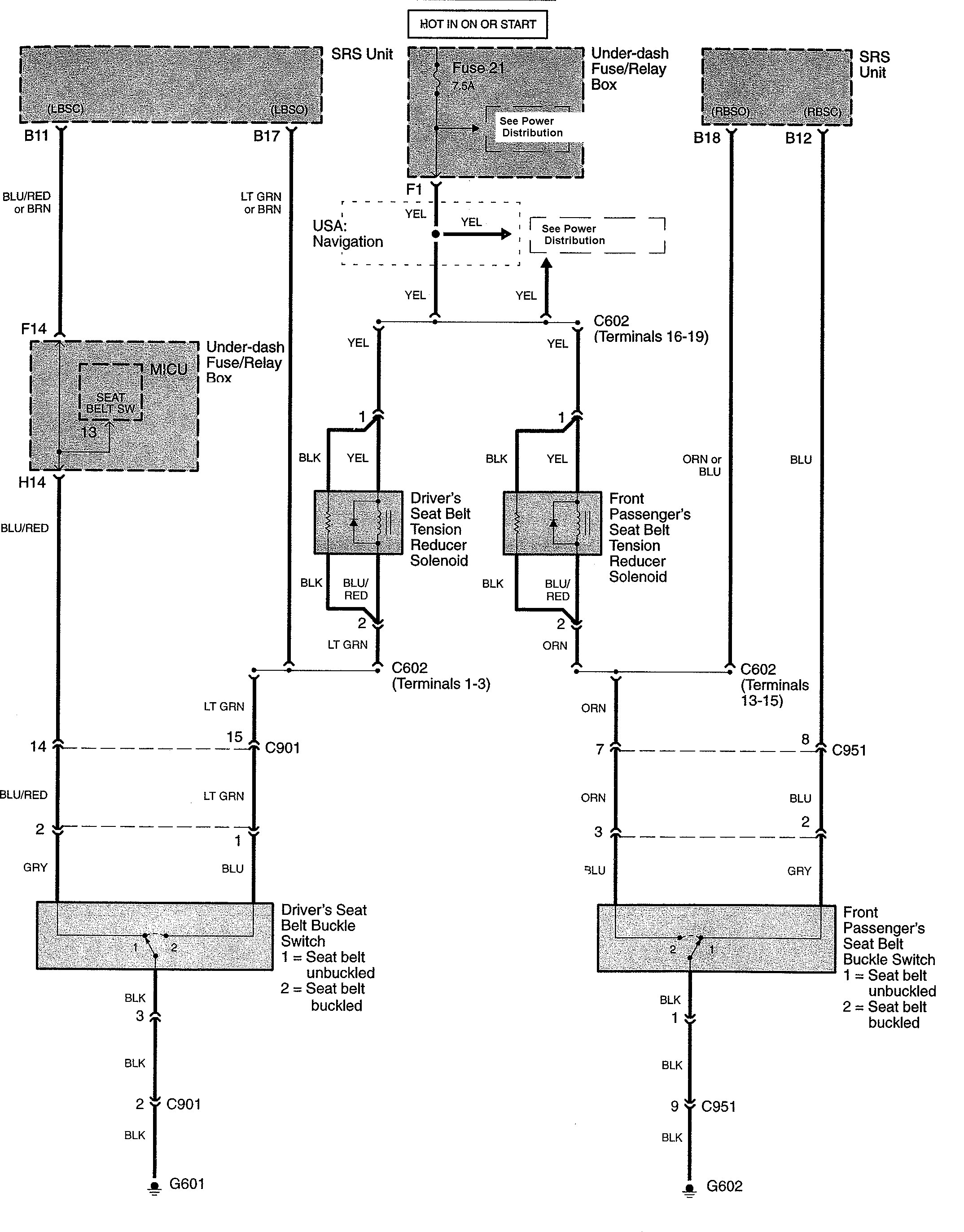

Acura TL - wiring diagram - warning device (part 4)
Acura TL – wiring diagram – warning device (part 4)

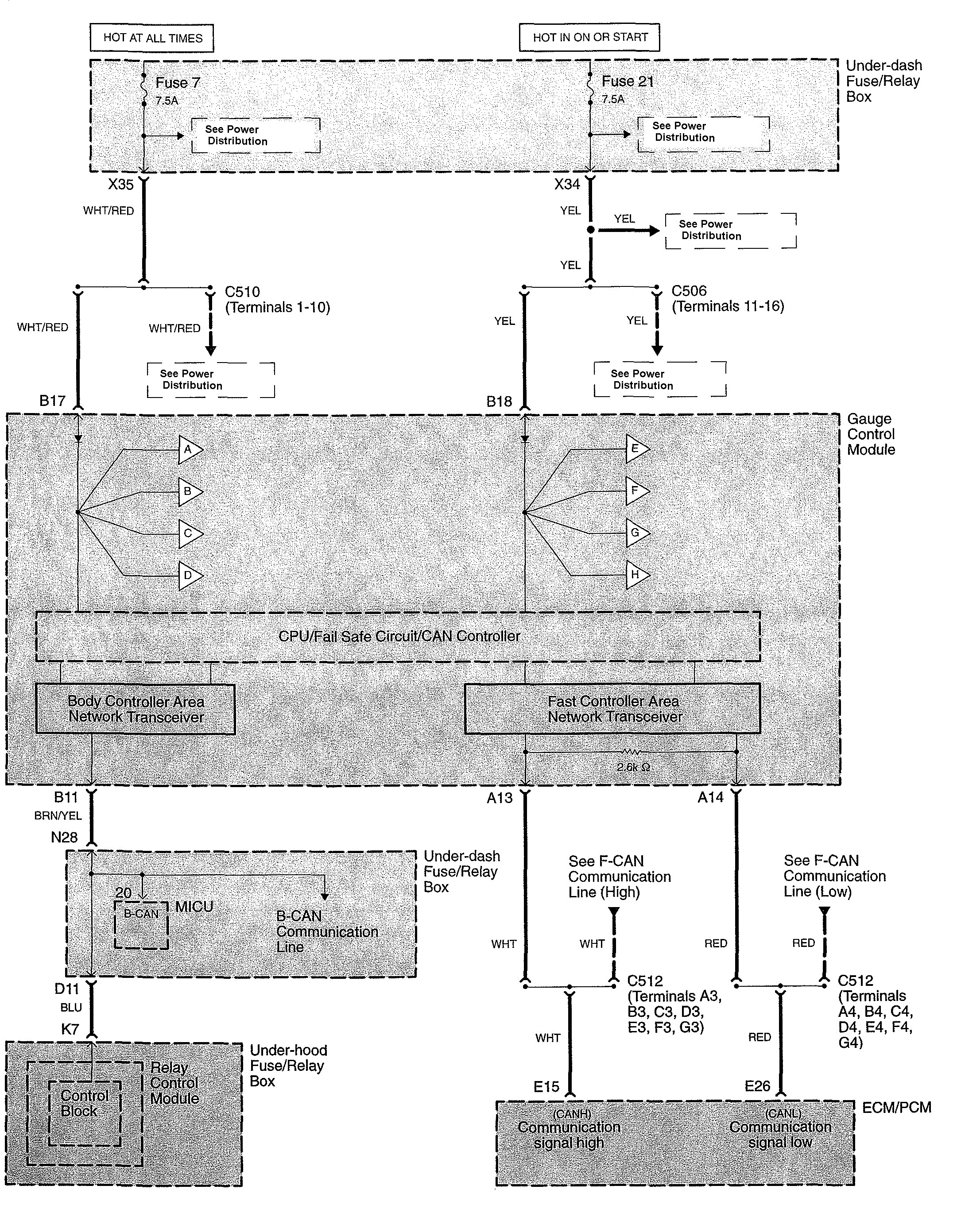

Acura TL - wiring diagram - warning device (part 5)
Acura TL – wiring diagram – warning device (part 5)

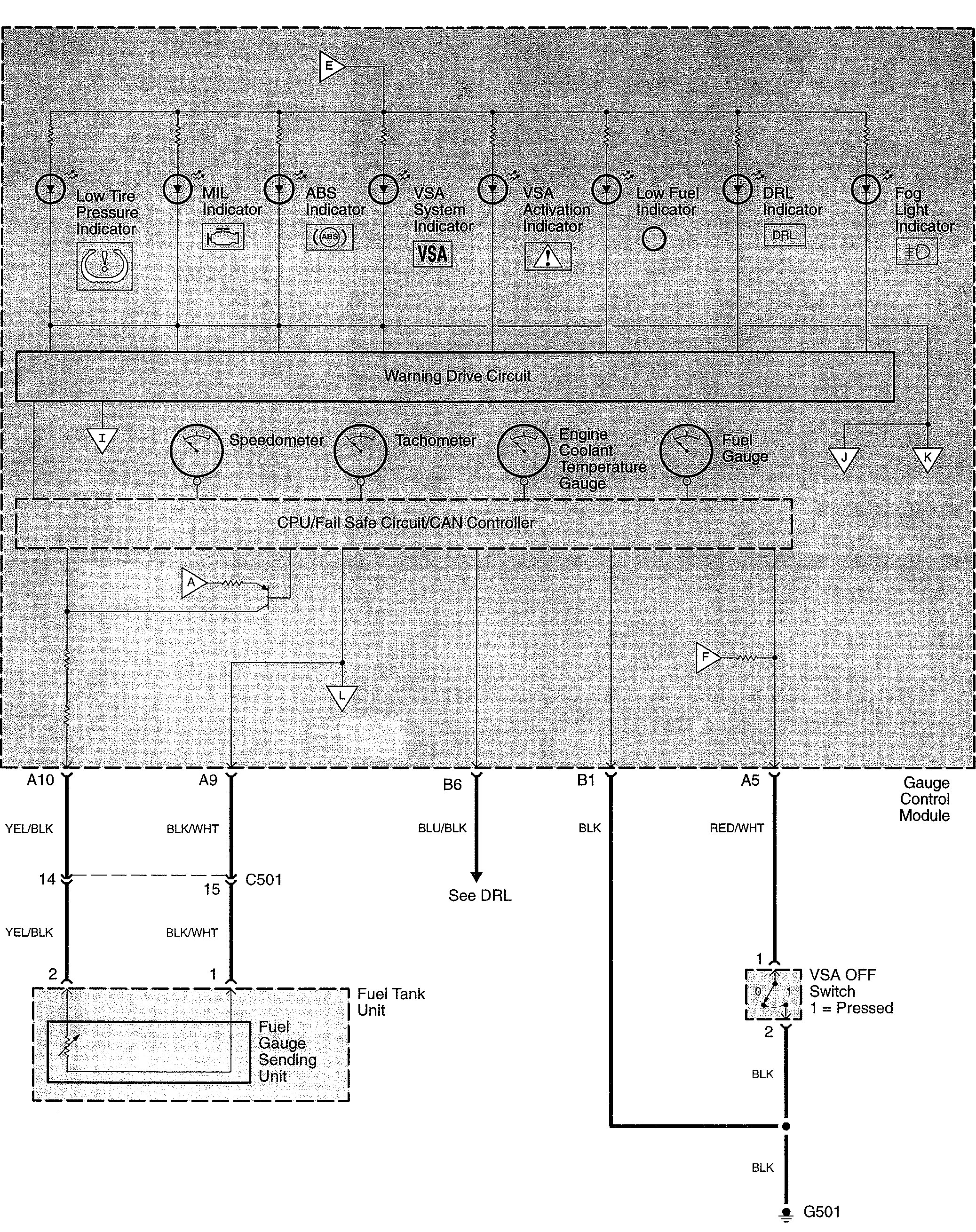

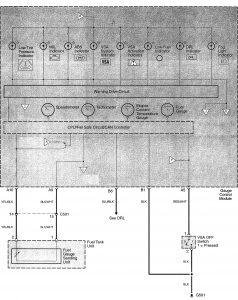

Acura TL - wiring diagram - warning device (part 6)
Acura TL – wiring diagram – warning device (part 6)

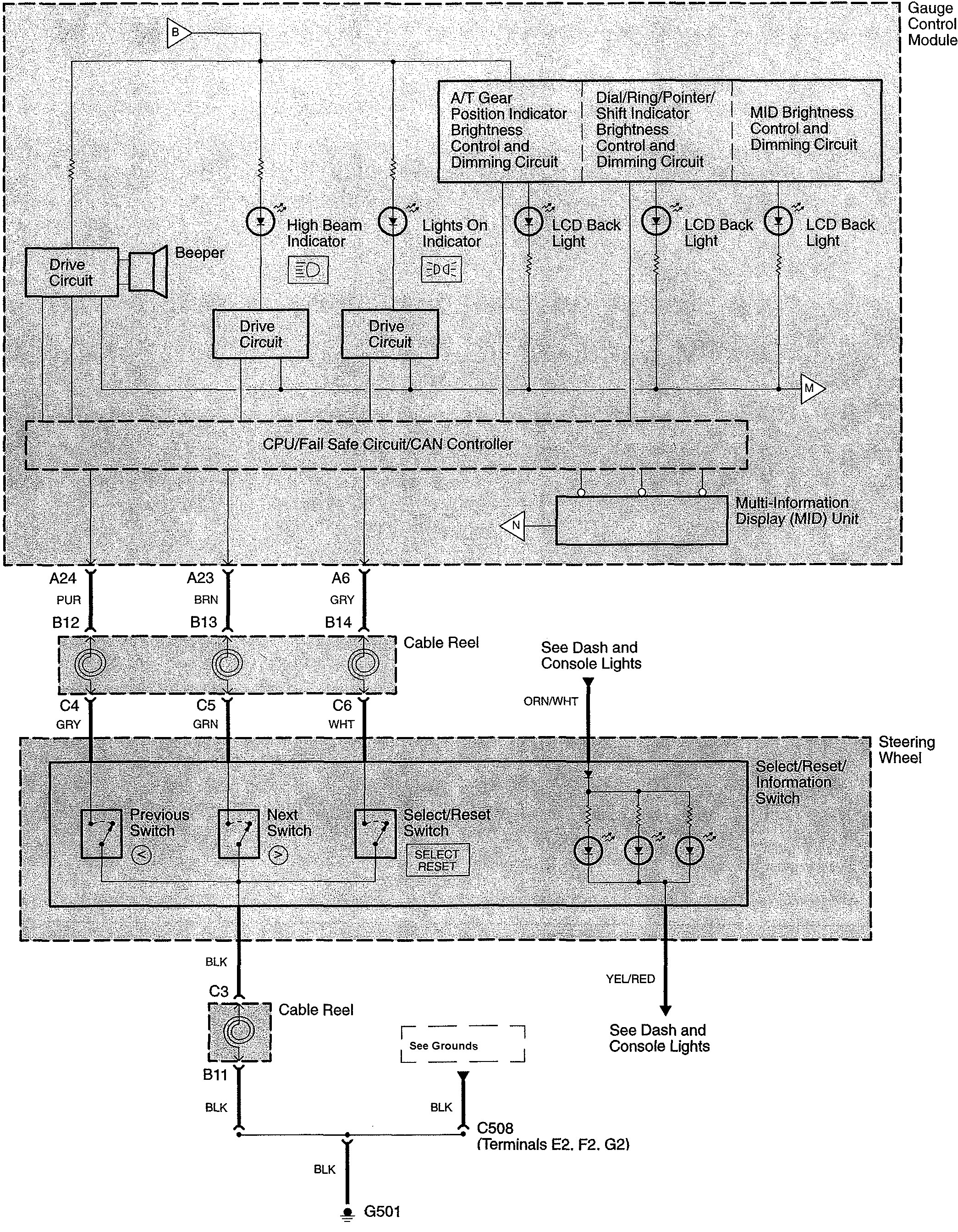

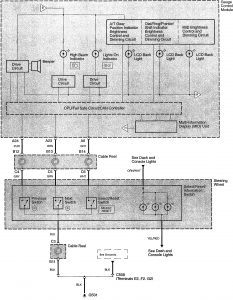

Acura TL - wiring diagram - warning device (part 7)
Acura TL – wiring diagram – warning device (part 7)

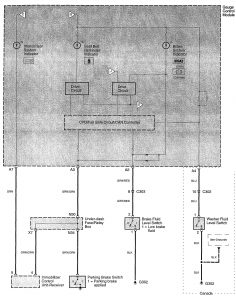

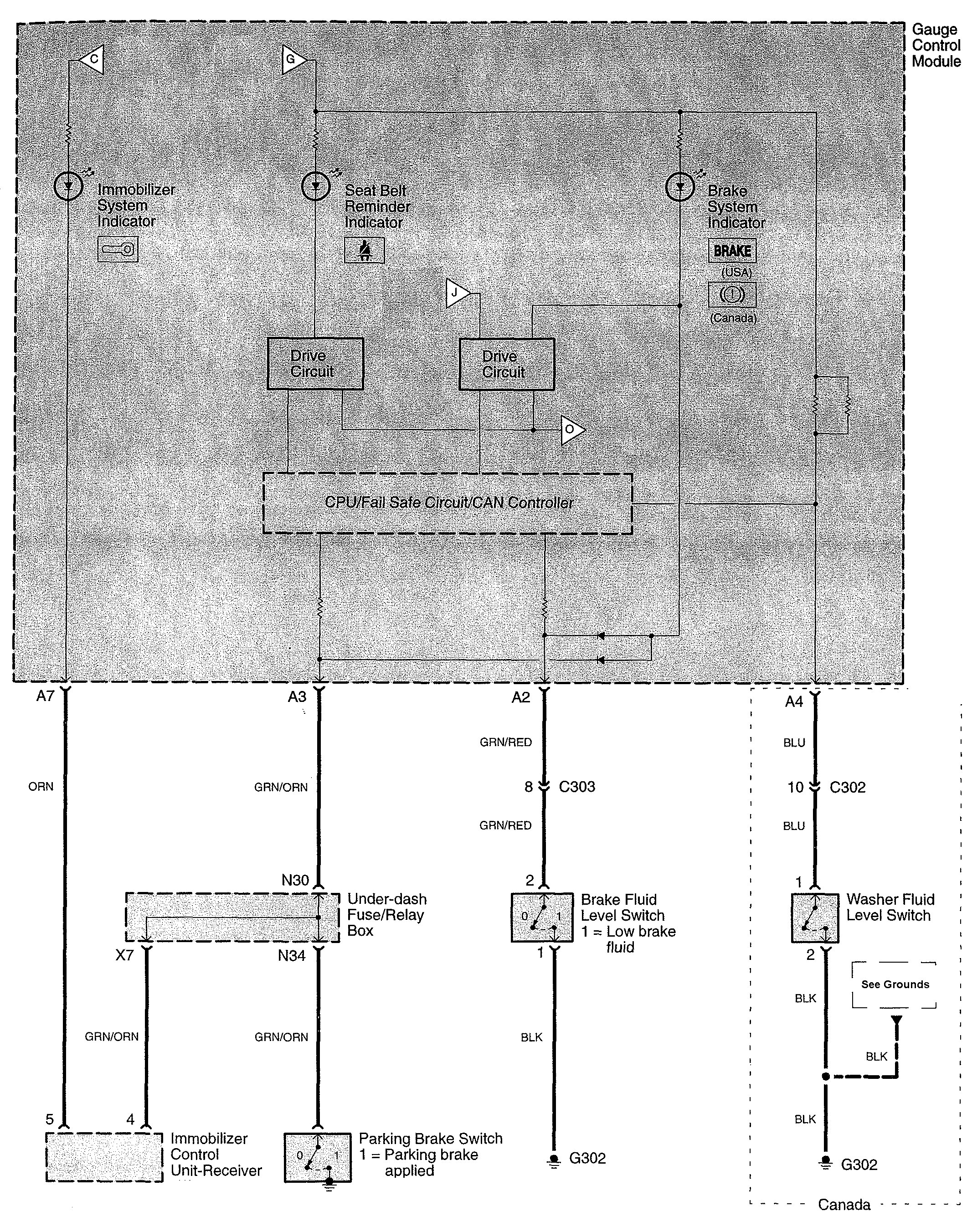

Acura TL - wiring diagram - warning device (part 8)
Acura TL – wiring diagram – warning device (part 8)

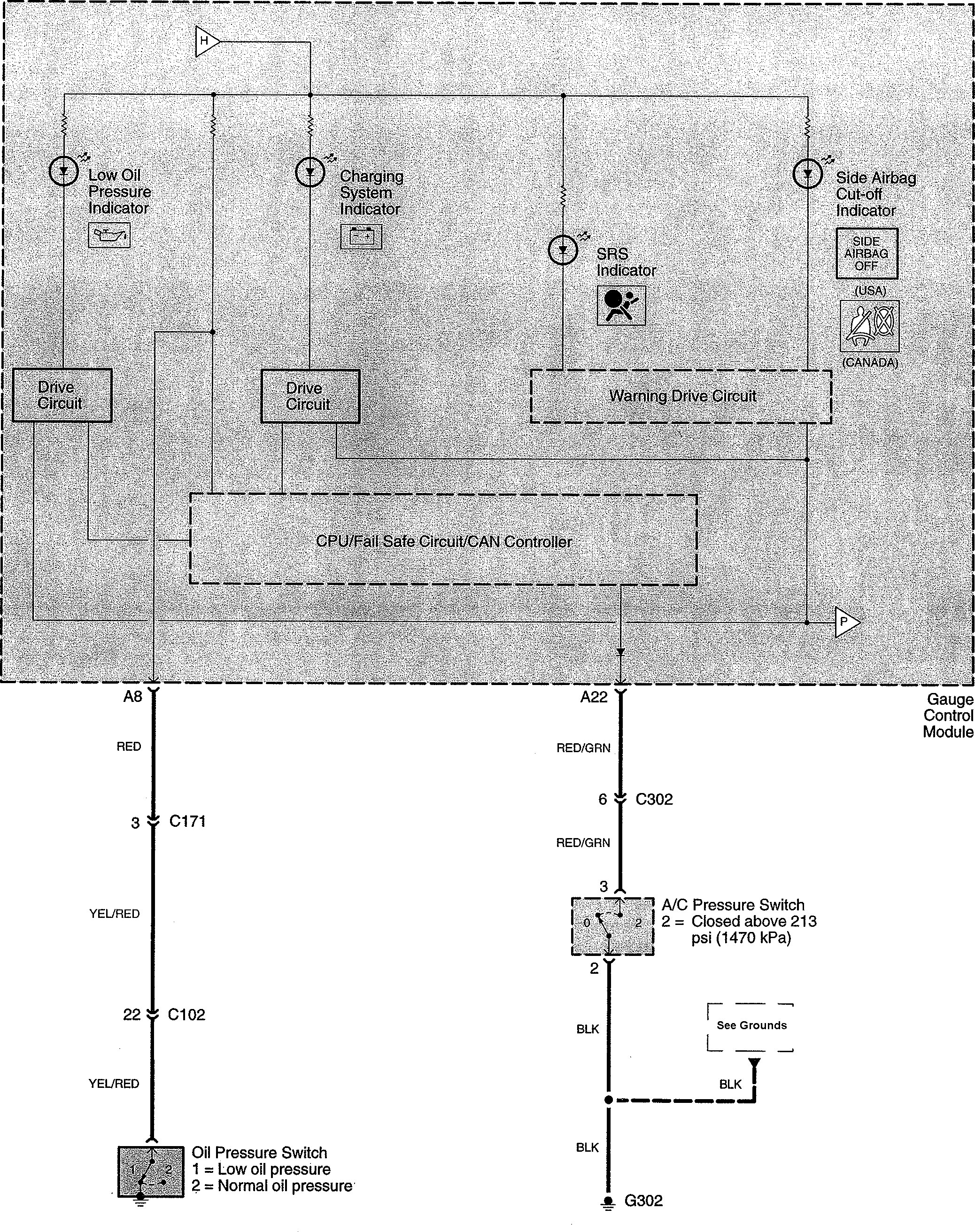

Acura TL - wiring diagram - warning device (part 9)
Acura TL – wiring diagram – warning device (part 9)

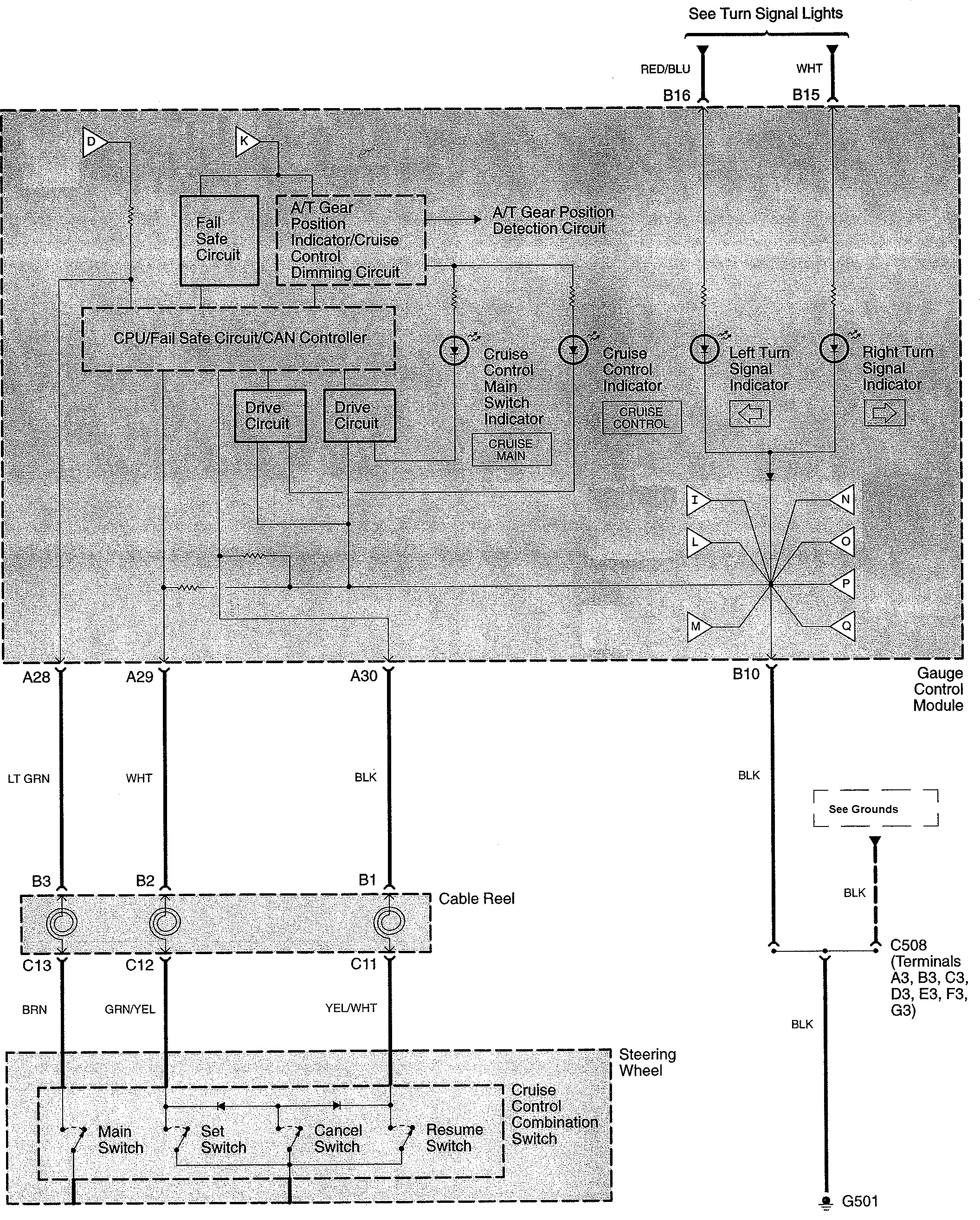

Acura TL - wiring diagram - warning device (part 10)
Acura TL – wiring diagram – warning device (part 10)

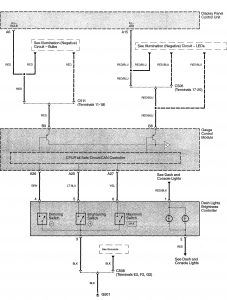

Acura TL - wiring diagram - warning device (part 11)
Acura TL – wiring diagram – warning device (part 11)

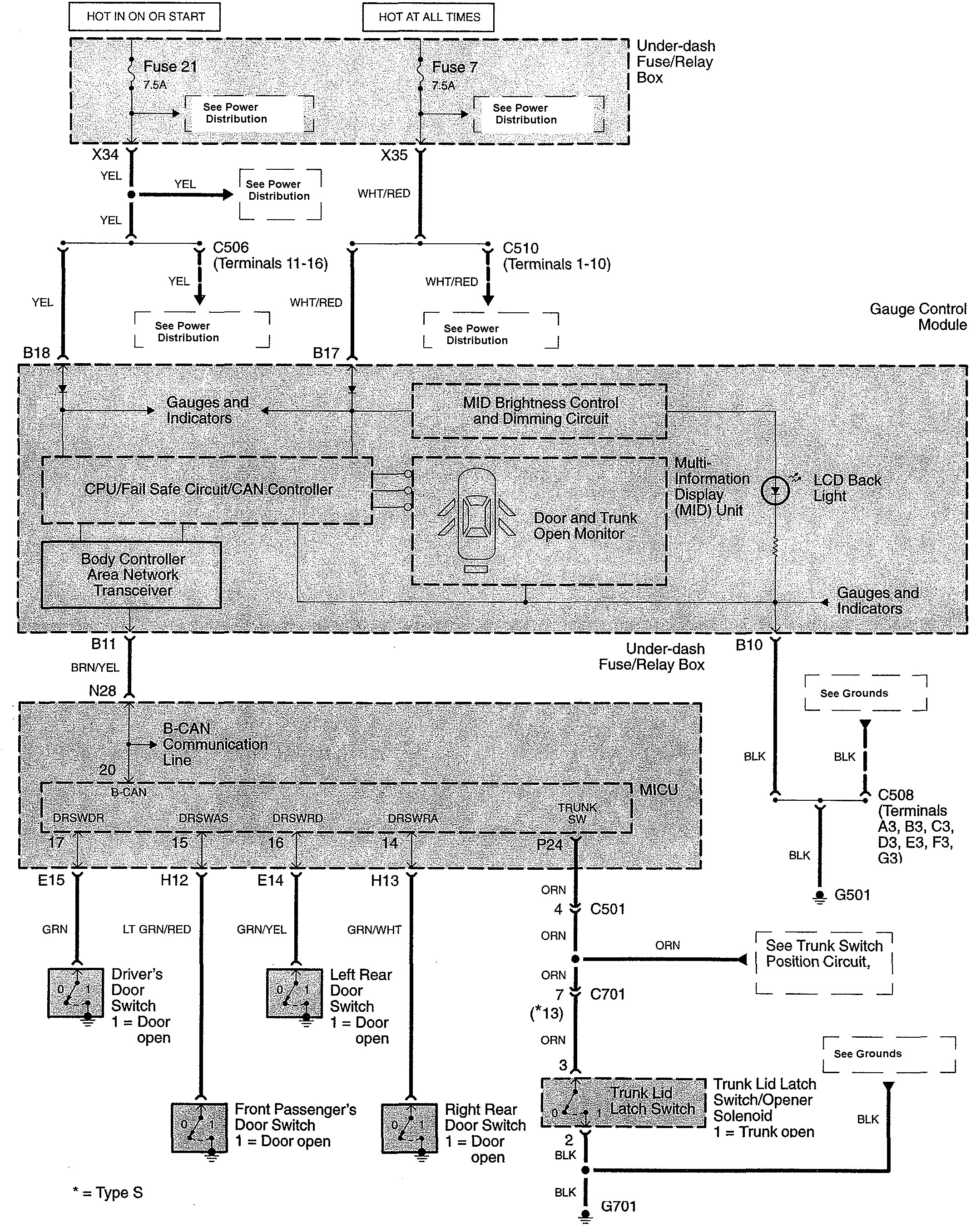

Acura TL - wiring diagram - warning device (part 12)
Acura TL – wiring diagram – warning device (part 12)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
