Acura TL (2009 – 2010) – wiring diagrams – instrumentation

Acura TL (2009 – 2010) – wiring diagrams – instrumentation

Year of productions:  2009, 2010

Instrumentation

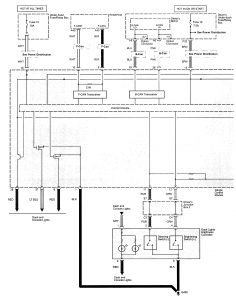

Acura TL - wiring diagram - instrumentation (part 1)
Acura TL – wiring diagram – instrumentation (part 1)

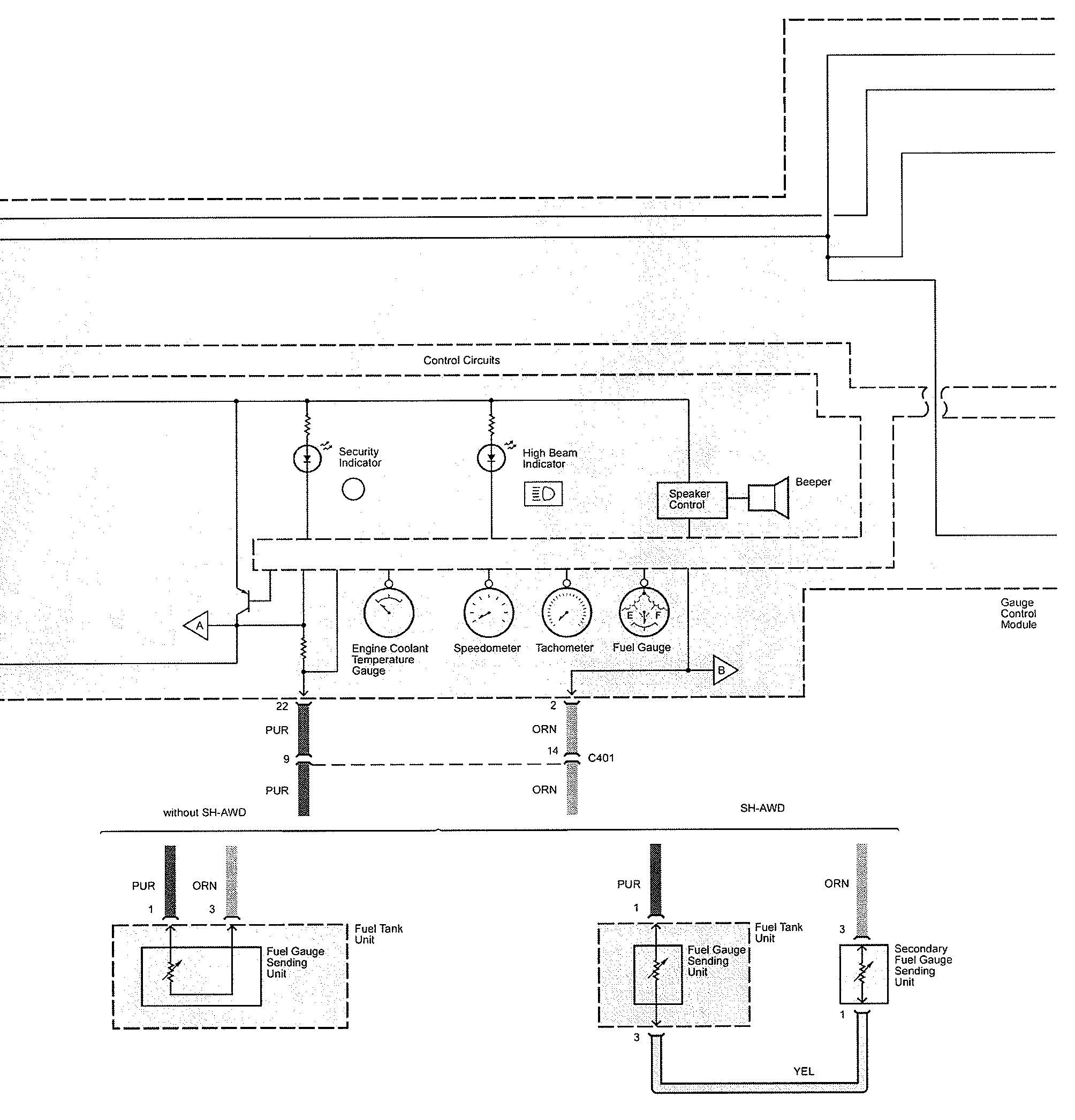

Acura TL - wiring diagram - instrumentation (part 2)
Acura TL – wiring diagram – instrumentation (part 2)

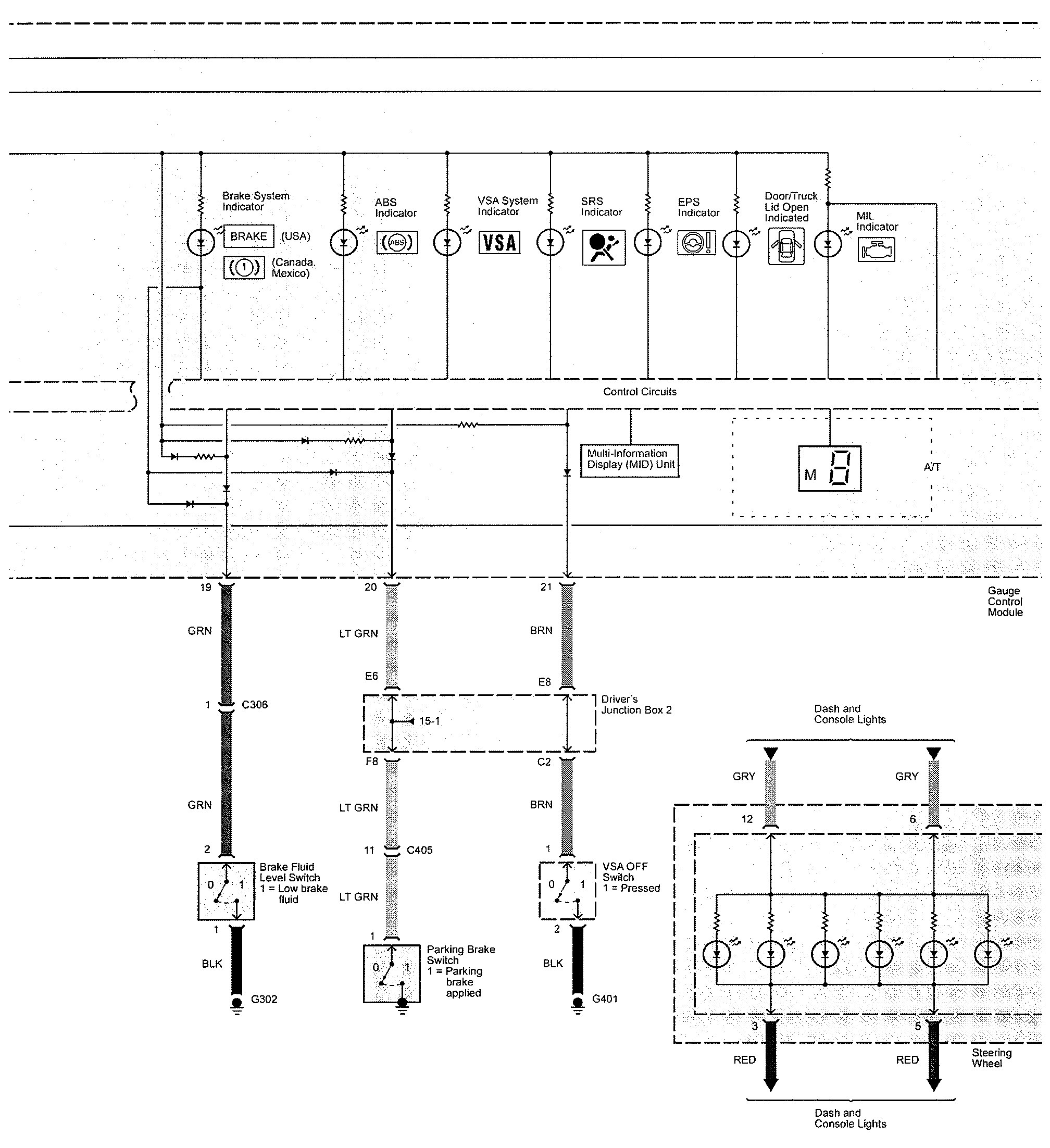

Acura TL - wiring diagram - instrumentation (part 3)
Acura TL – wiring diagram – instrumentation (part 3)

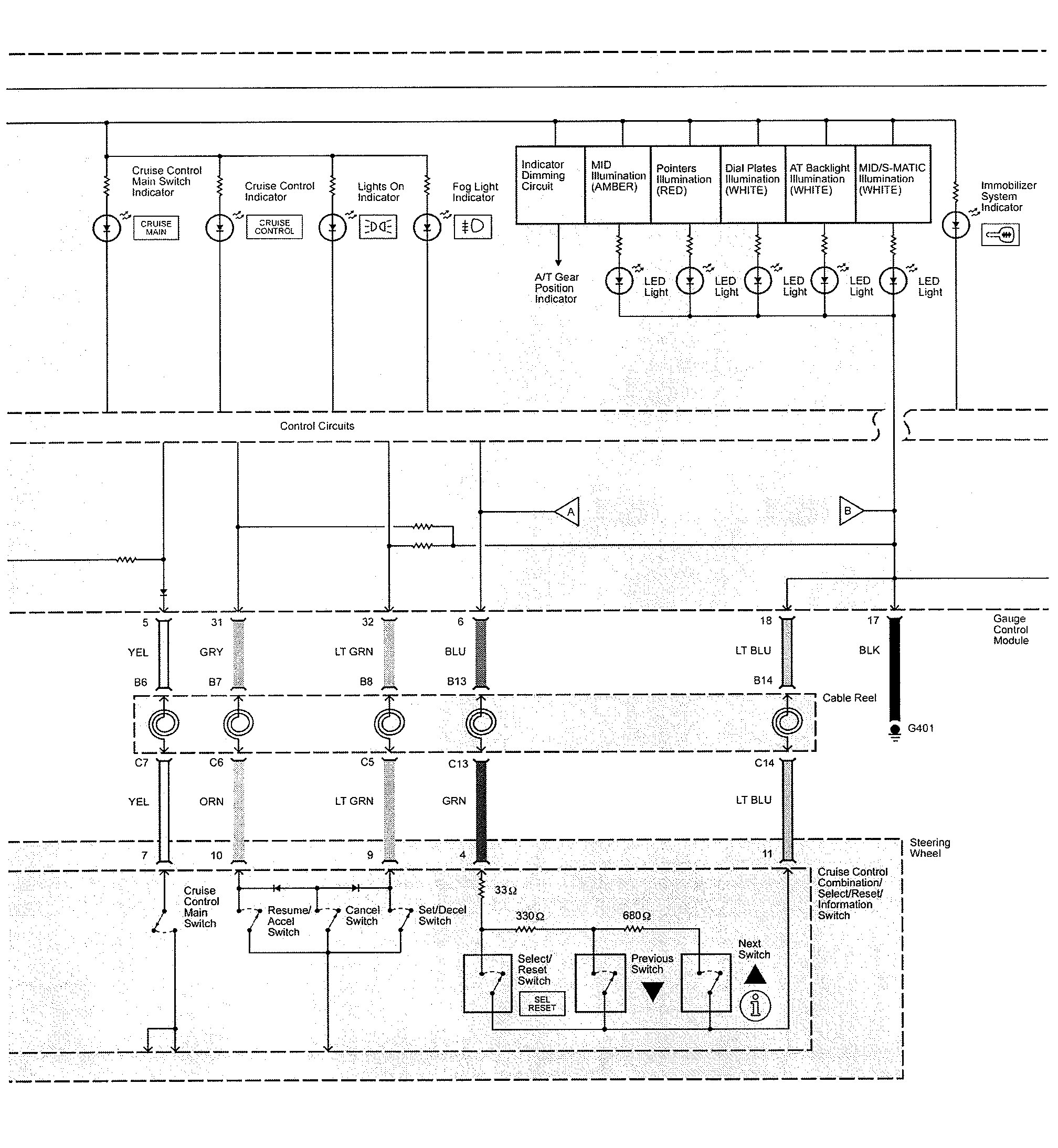

Acura TL - wiring diagram - instrumentation (part 4)
Acura TL – wiring diagram – instrumentation (part 4)

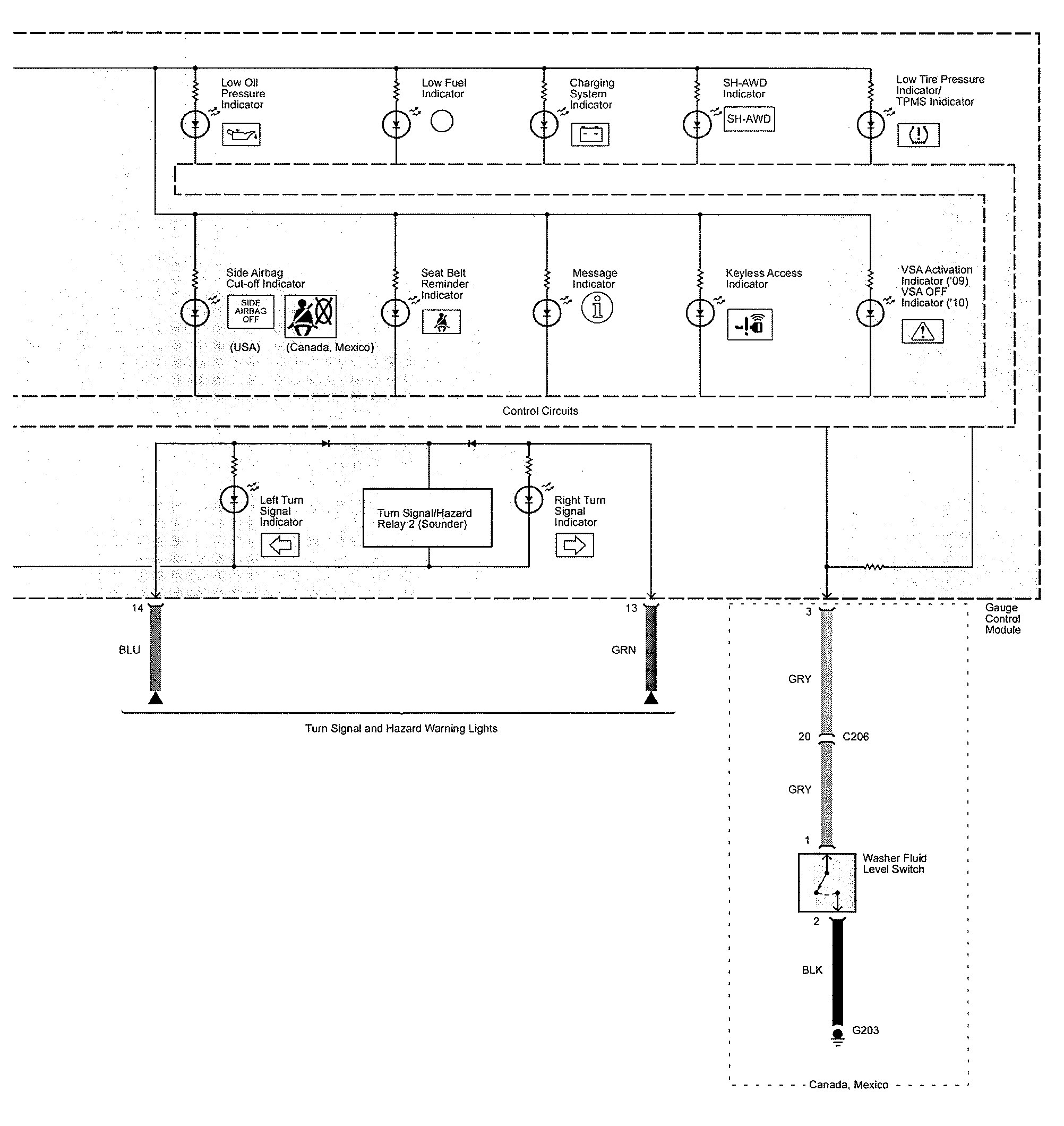

Acura TL - wiring diagram - instrumentation (part 5)
Acura TL – wiring diagram – instrumentation (part 5)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
