Acura TL (2007 – 2009) – wiring diagrams – sun roof

Acura TL (2007 – 2009) – wiring diagrams – sun roof

Year of productions:  2007, 2008, 2009

Sun roof

Acura TL - wiring diagram - sun roof (part 1)
Acura TL – wiring diagram – sun roof (part 1)

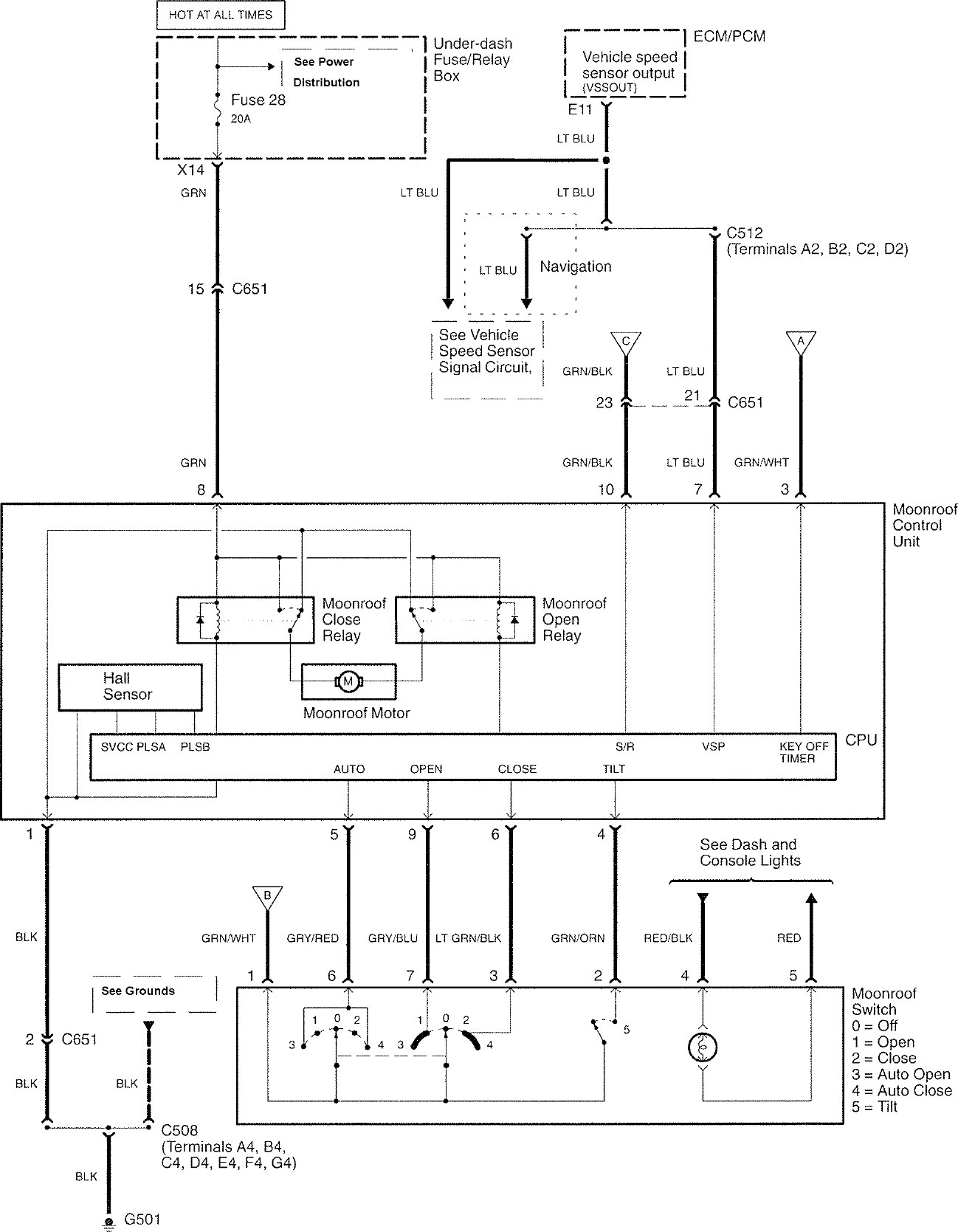

Acura TL - wiring diagram - sun roof (part 2)
Acura TL – wiring diagram – sun roof (part 2)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
