Acura TL (2007) – wiring diagrams – keyless entry

Acura TL (2007) – wiring diagrams – keyless entry

Year of productions:  2007

Keyless entry

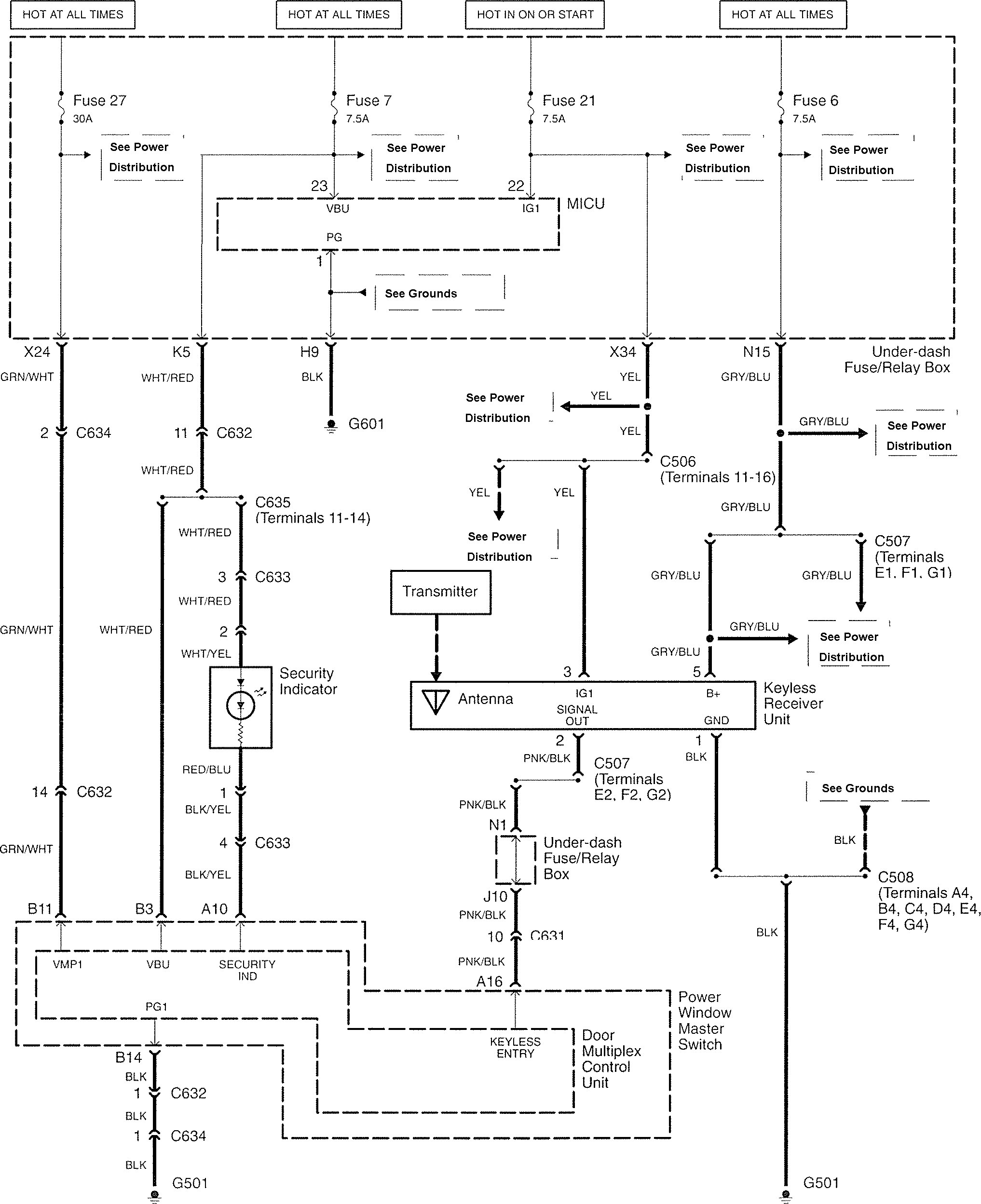

Acura TL - wiring diagram - keyless entry (part 1)
Acura TL – wiring diagram – keyless entry (part 1)

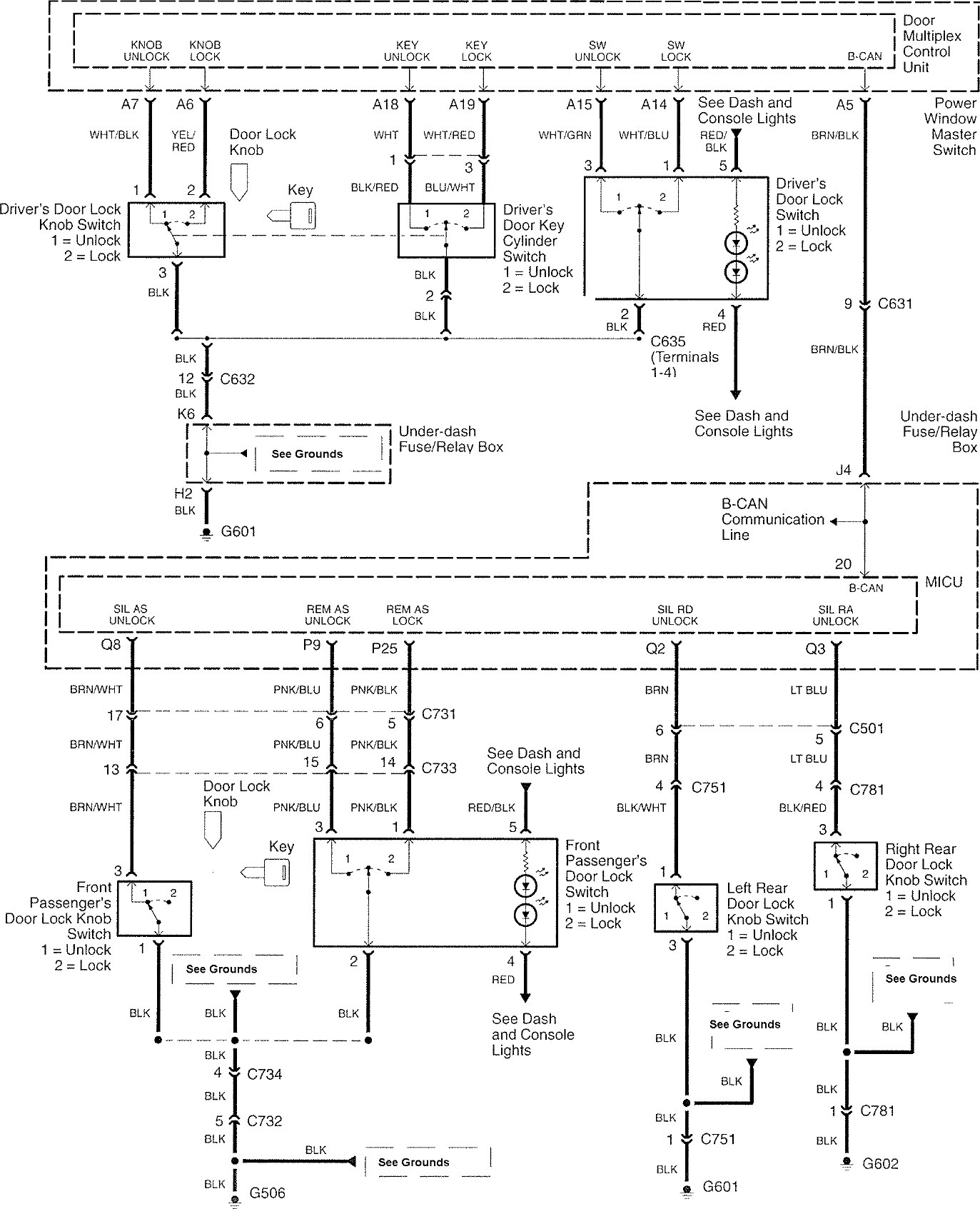

Acura TL - wiring diagram - keyless entry (part 2)
Acura TL – wiring diagram – keyless entry (part 2)

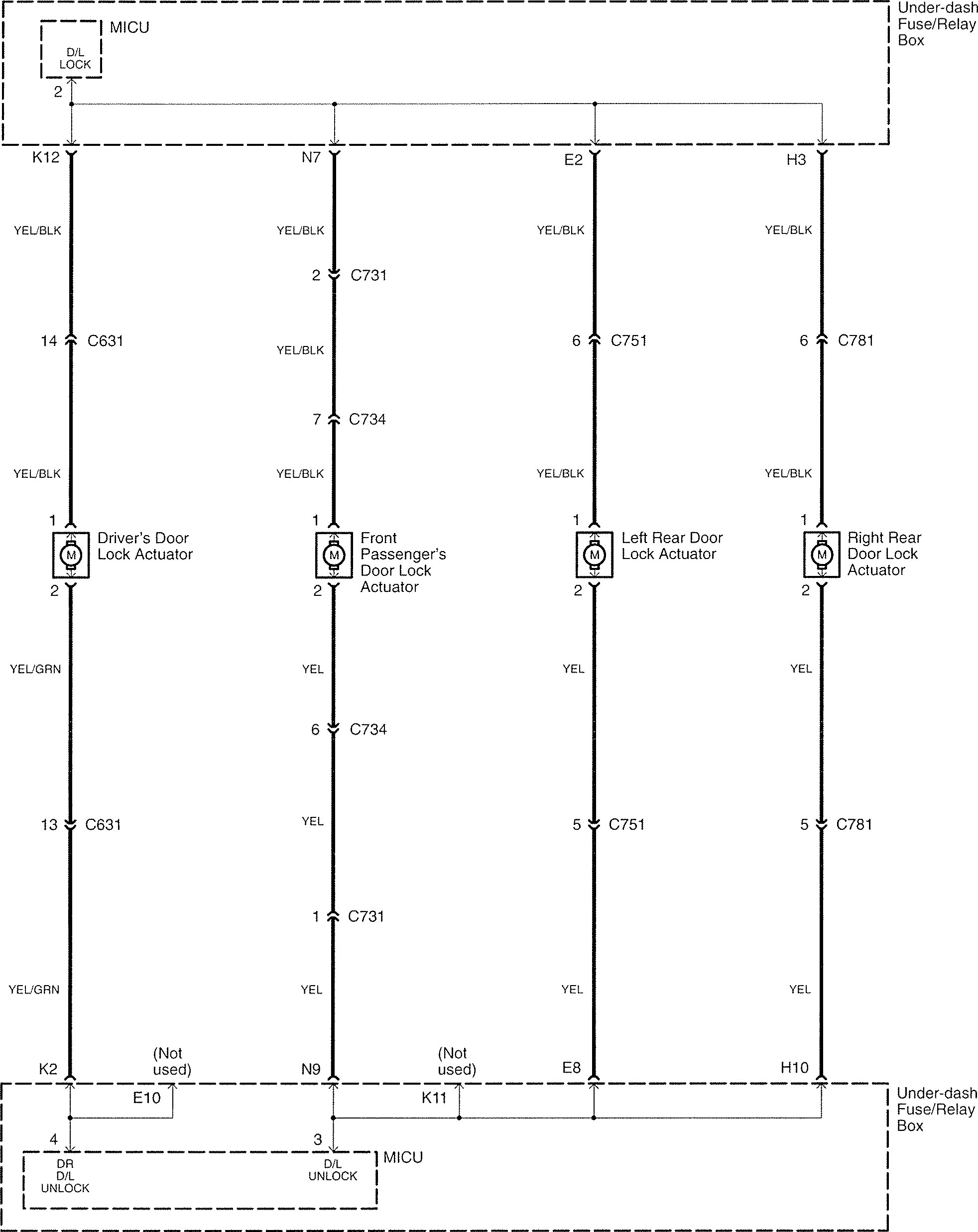

Acura TL - wiring diagram - keyless entry (part 3)
Acura TL – wiring diagram – keyless entry (part 3)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
