Acura TL (2007) – wiring diagrams – HVAC controls

Acura TL (2007) – wiring diagrams – HVAC controls

Year of productions:  2007

HVAC controls

Version 1

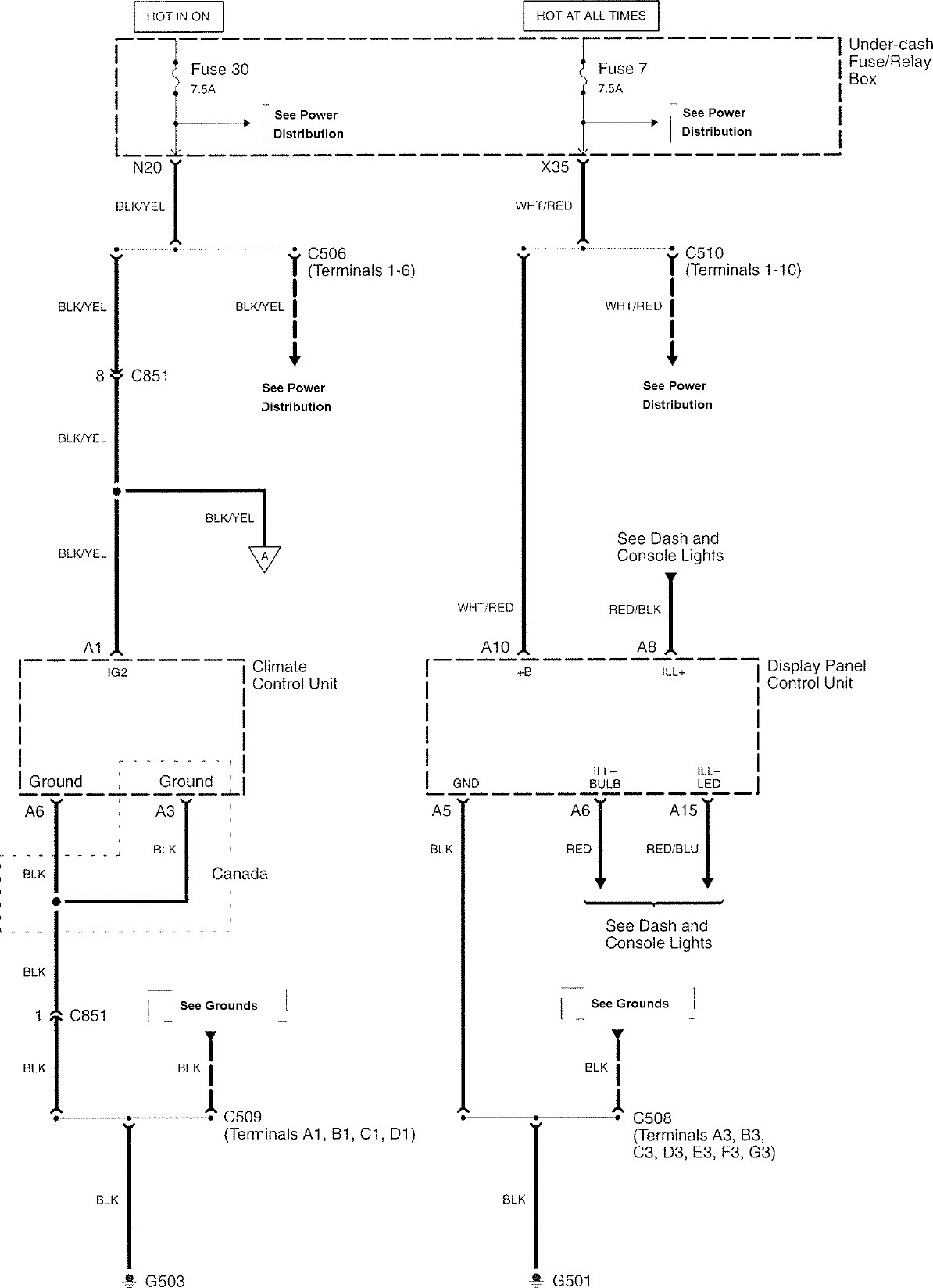

Acura TL - wiring diagram - HVAC controls (part 1)
Acura TL – wiring diagram – HVAC controls (part 1)

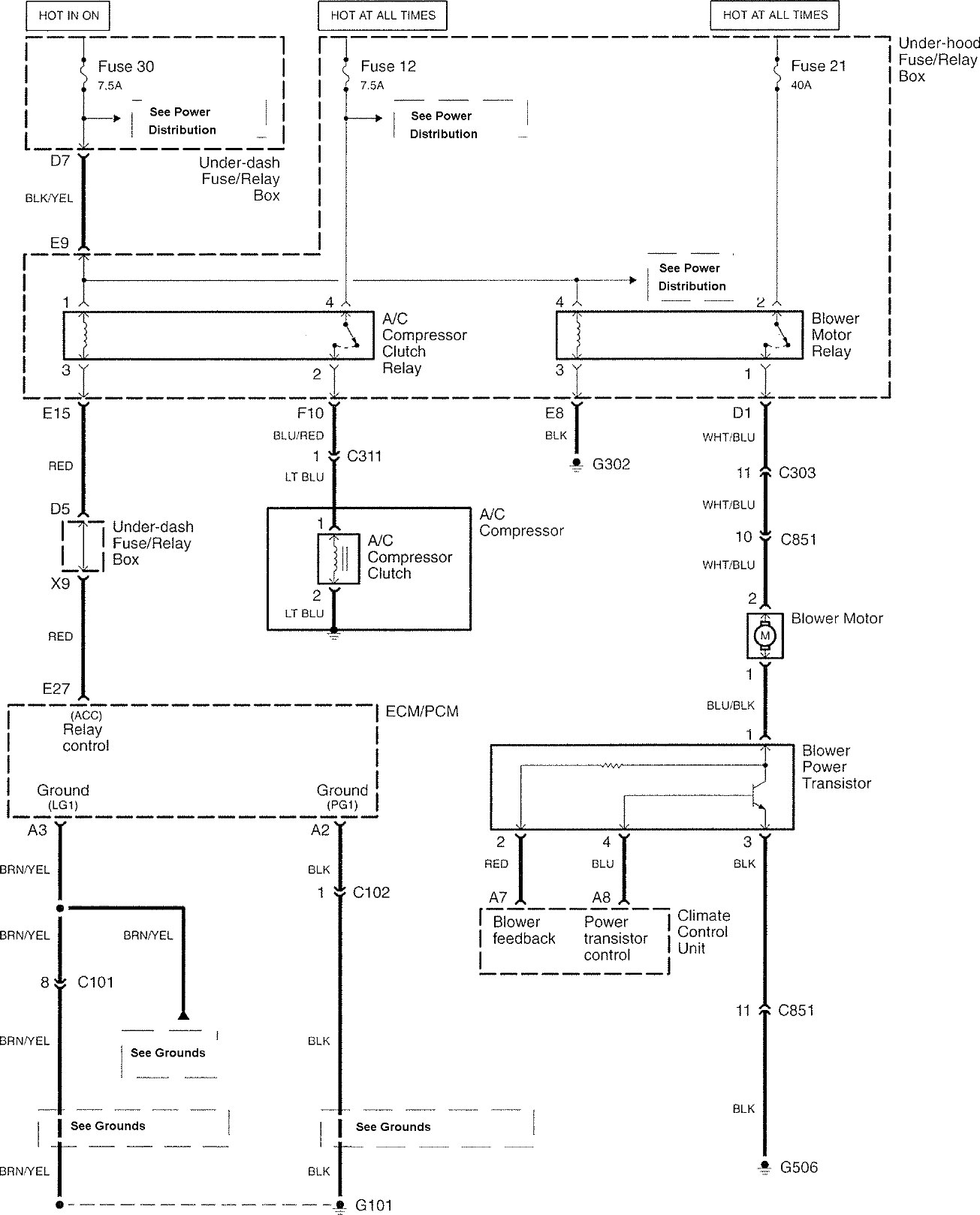

Acura TL - wiring diagram - HVAC controls (part 2)
Acura TL – wiring diagram – HVAC controls (part 2)

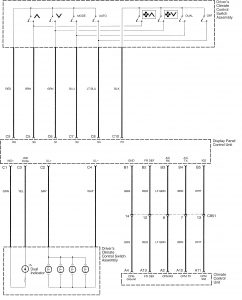

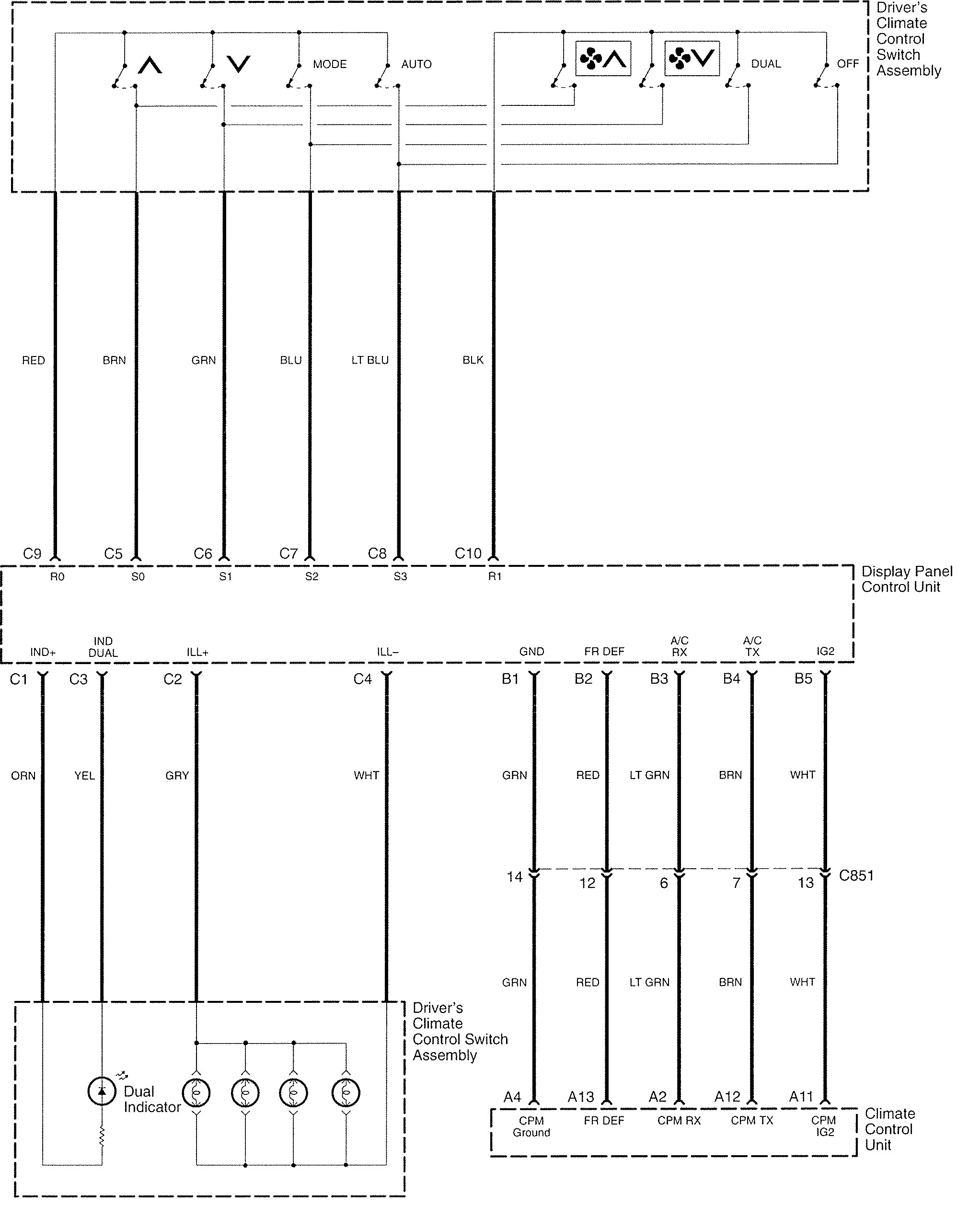

Acura TL - wiring diagram - HVAC controls (part 3)
Acura TL – wiring diagram – HVAC controls (part 3)

Version 2

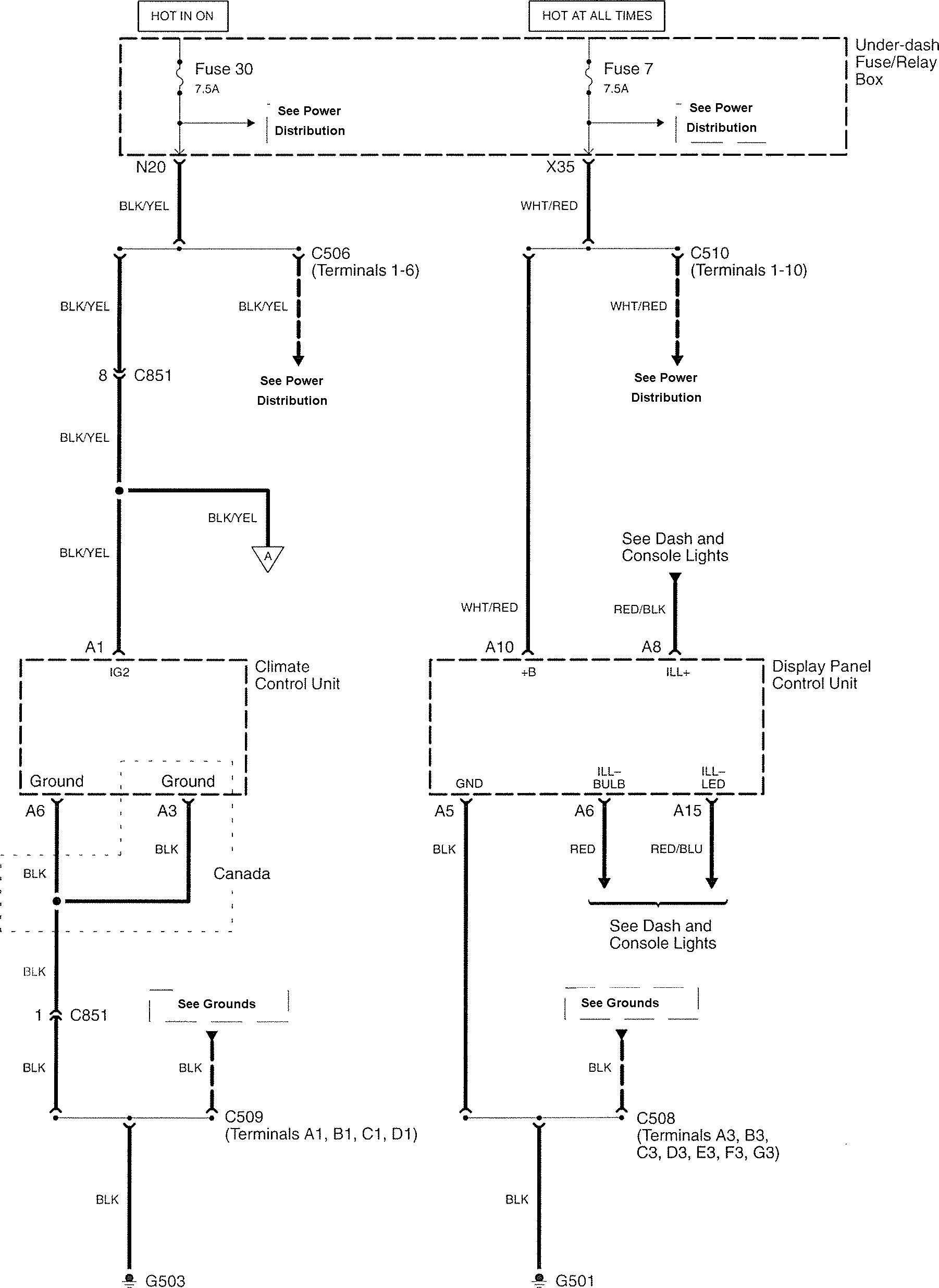

Acura TL - wiring diagram - HVAC controls (part 1)
Acura TL – wiring diagram – HVAC controls (part 1)

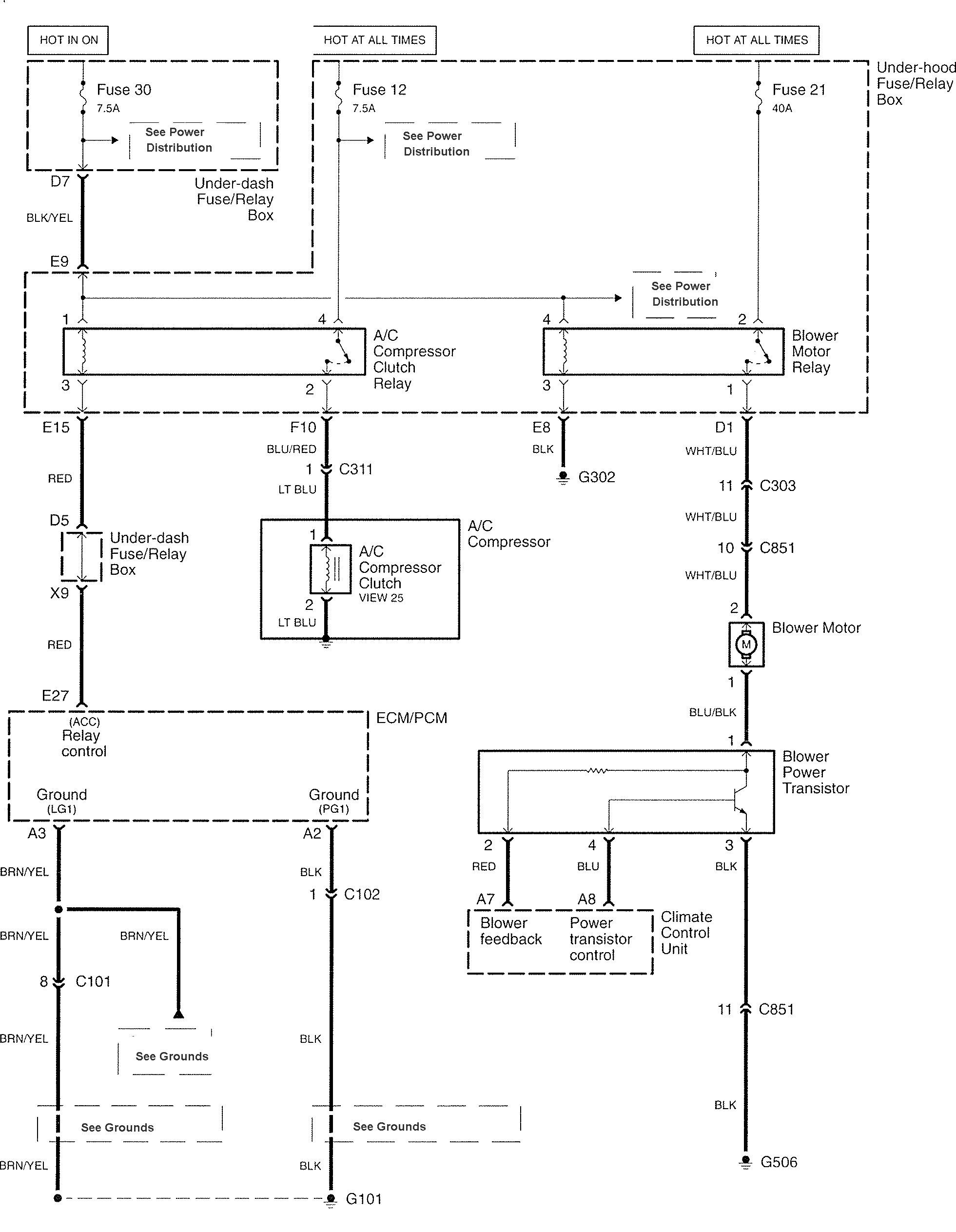

Acura TL - wiring diagram - HVAC controls (part 2)
Acura TL – wiring diagram – HVAC controls (part 2)

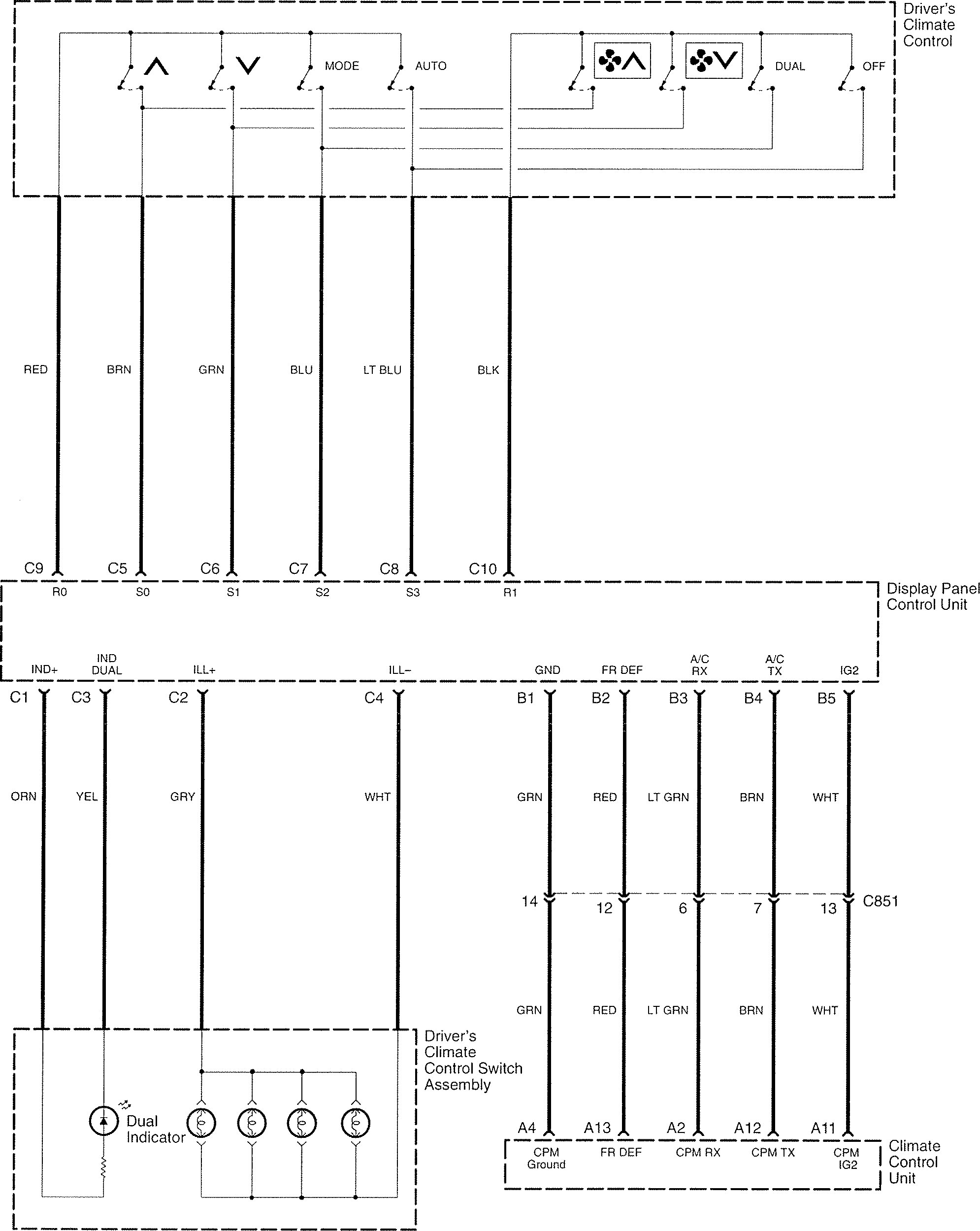

Acura TL - wiring diagram - HVAC controls (part 3)
Acura TL – wiring diagram – HVAC controls (part 3)

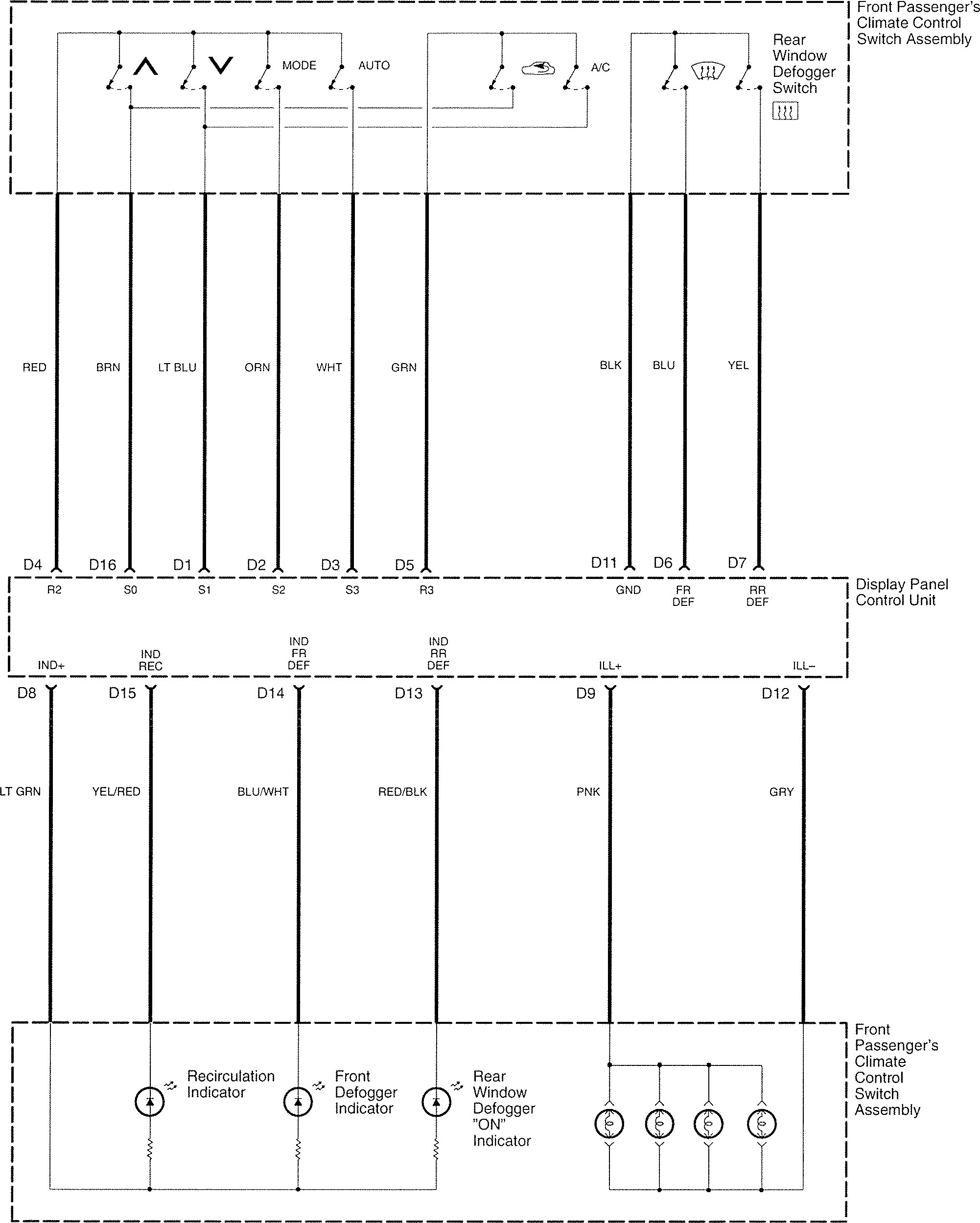

Acura TL - wiring diagram - HVAC controls (part 4)
Acura TL – wiring diagram – HVAC controls (part 4)

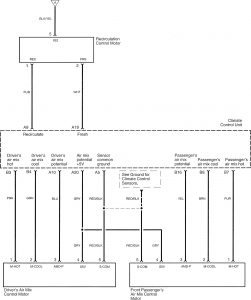

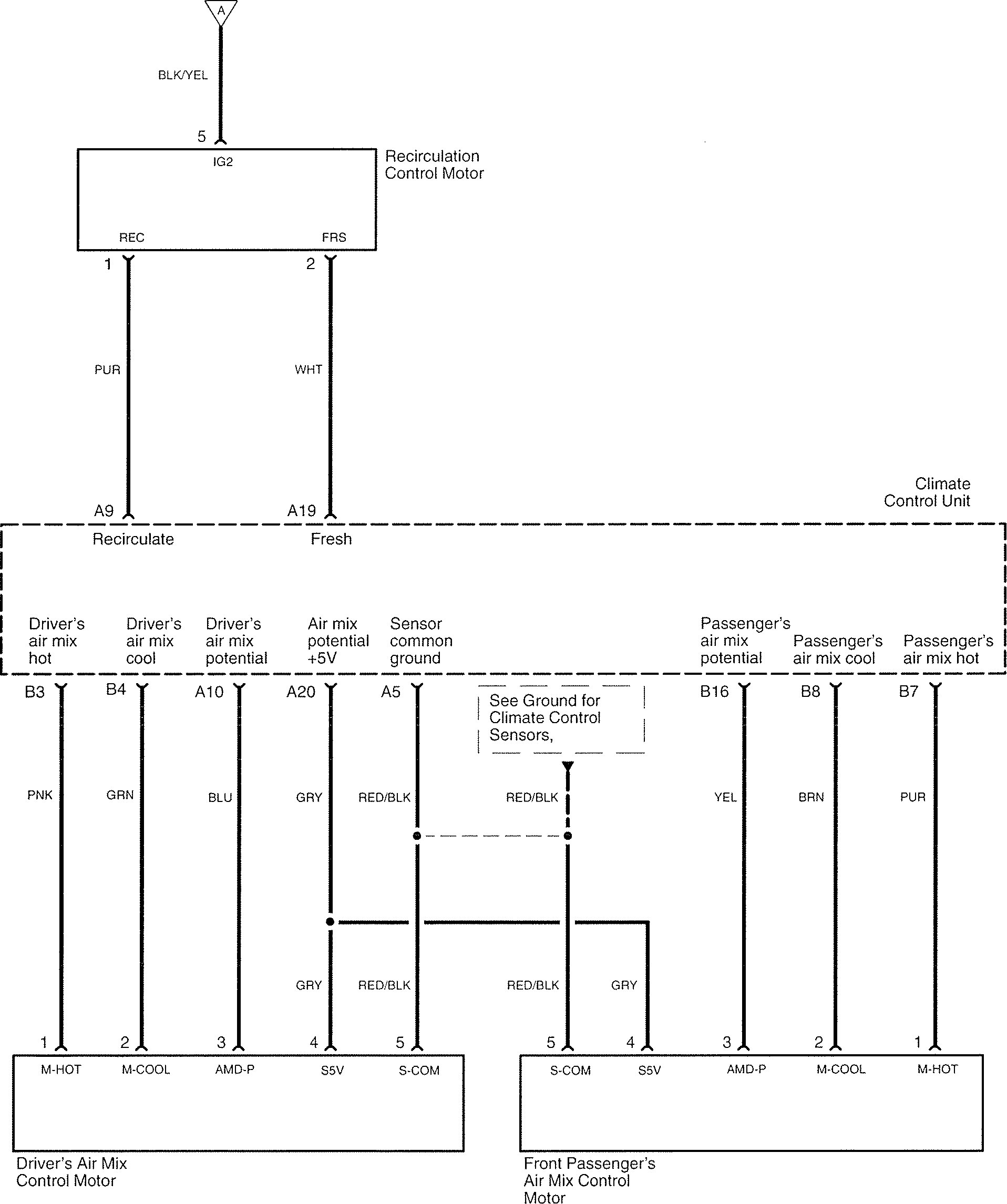

Acura TL - wiring diagram - HVAC controls (part 5)
Acura TL – wiring diagram – HVAC controls (part 5)

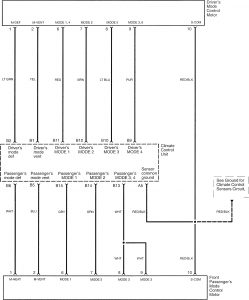

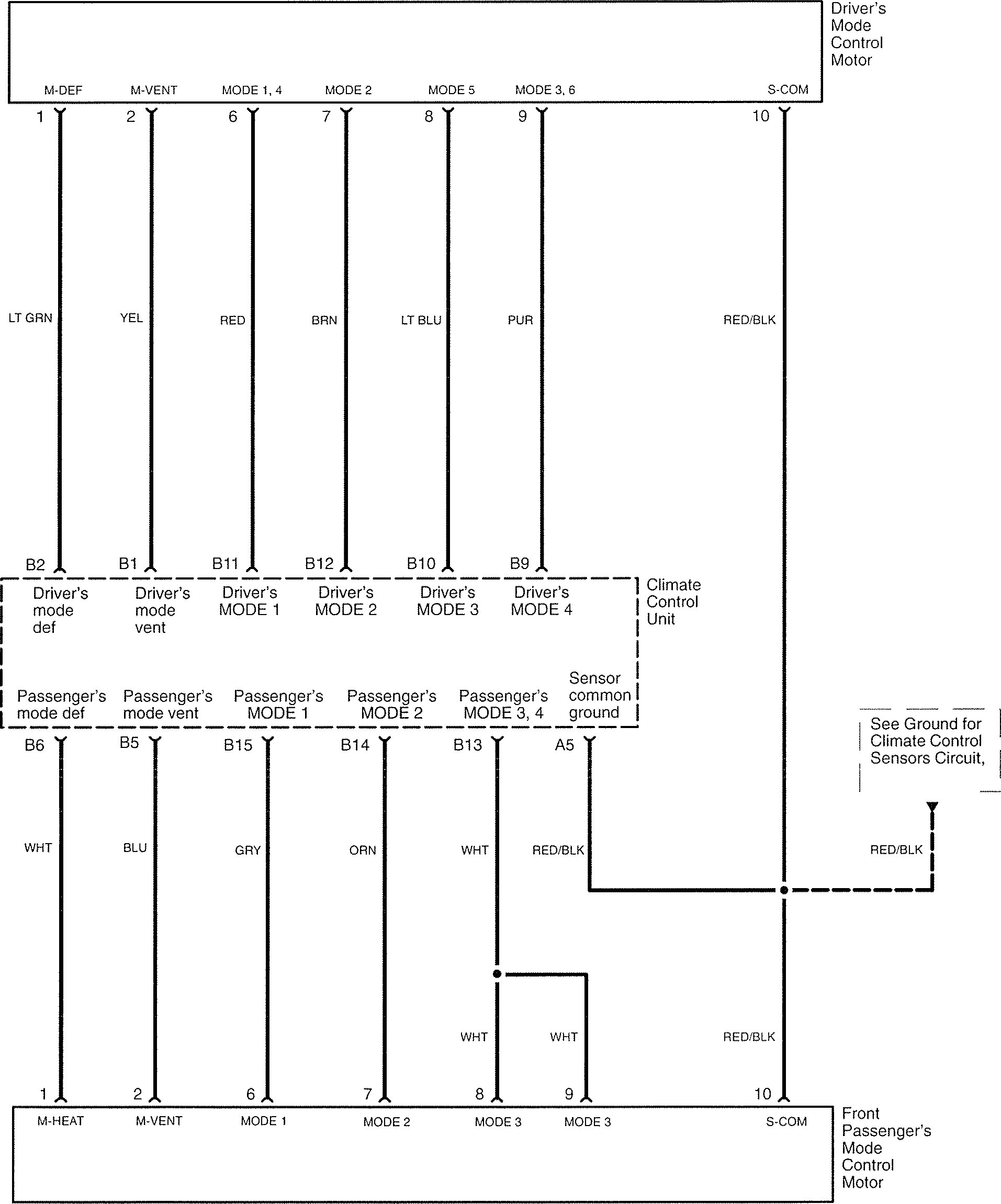

Acura TL - wiring diagram - HVAC controls (part 6)
Acura TL – wiring diagram – HVAC controls (part 6)

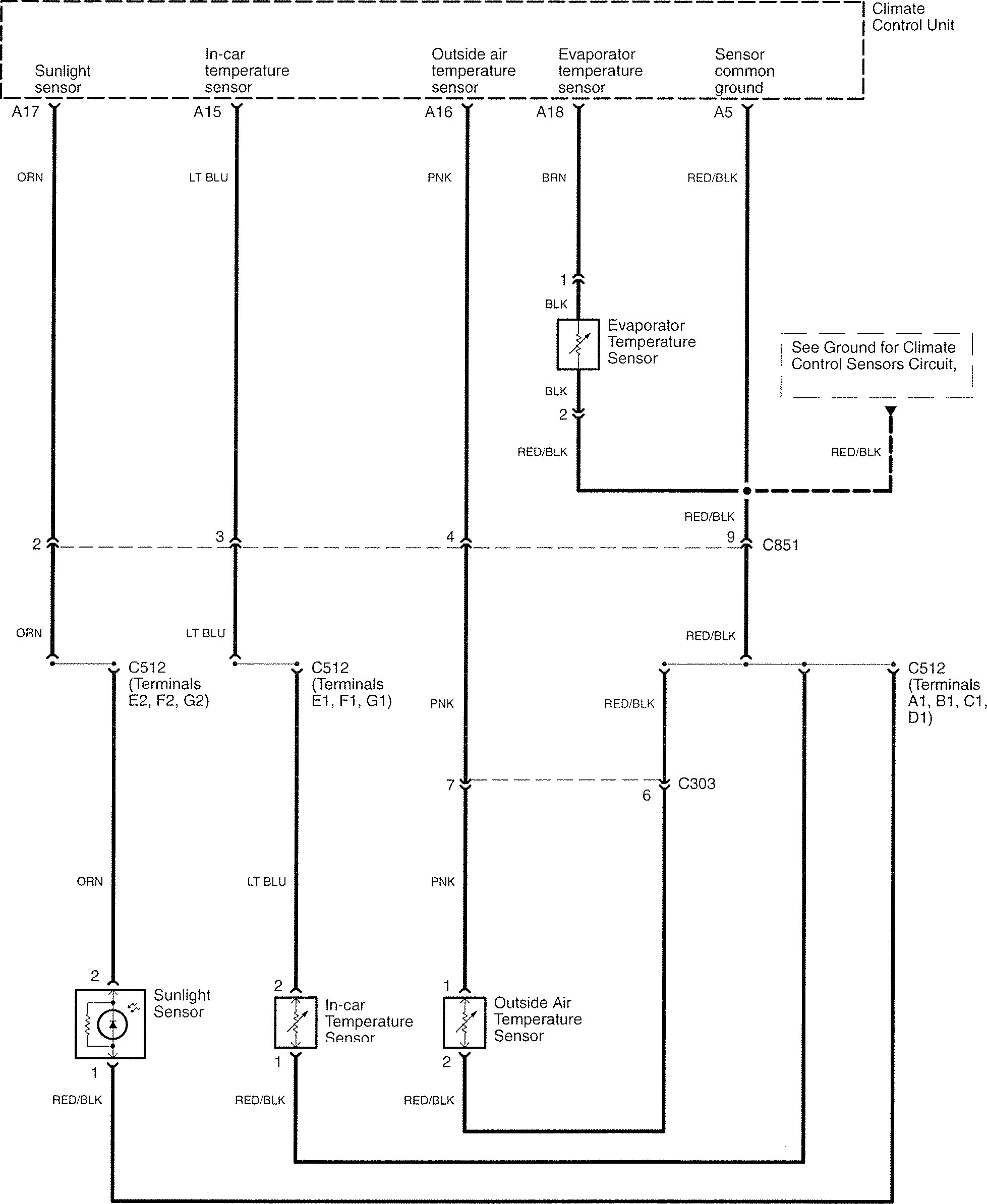

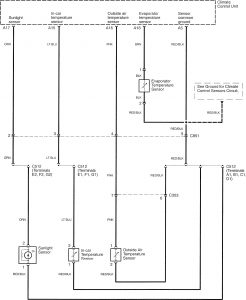

Acura TL - wiring diagram - HVAC controls (part 7)
Acura TL – wiring diagram – HVAC controls (part 7)

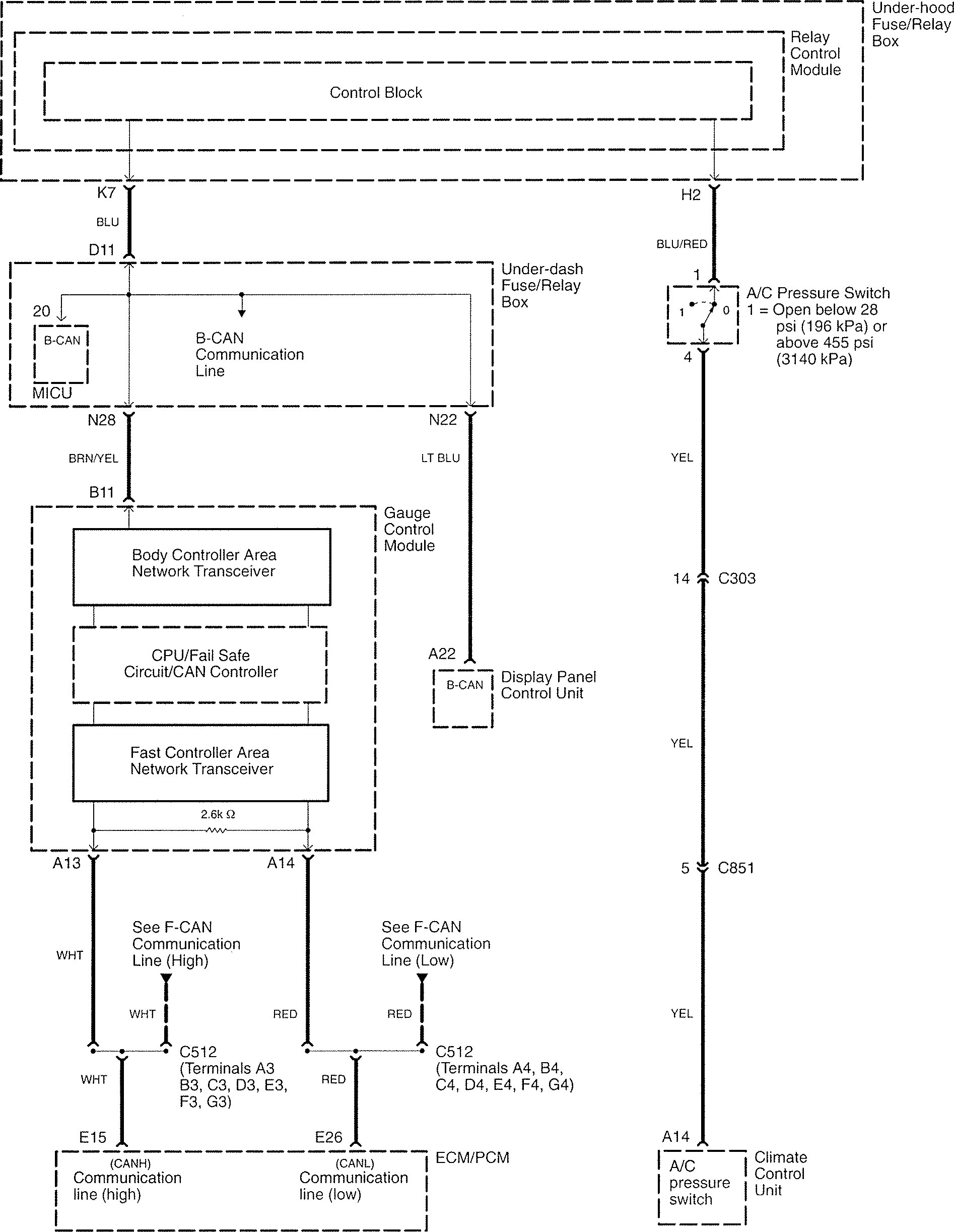

Acura TL - wiring diagram - HVAC controls (part 8)
Acura TL – wiring diagram – HVAC controls (part 8)

Version 3

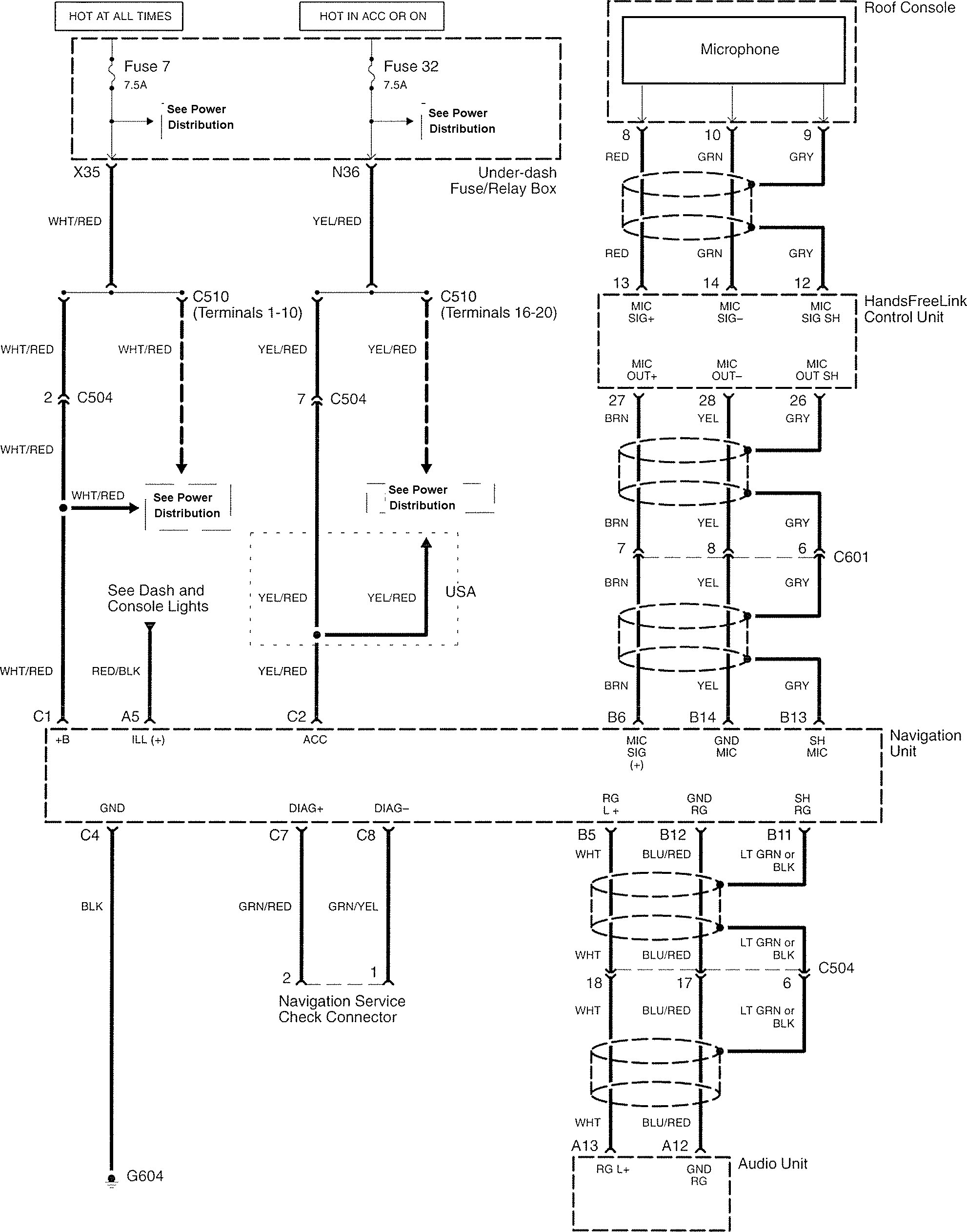

Acura TL - wiring diagram - HVAC controls (part 1)
Acura TL – wiring diagram – HVAC controls (part 1)

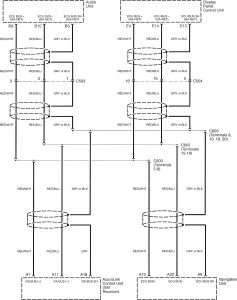

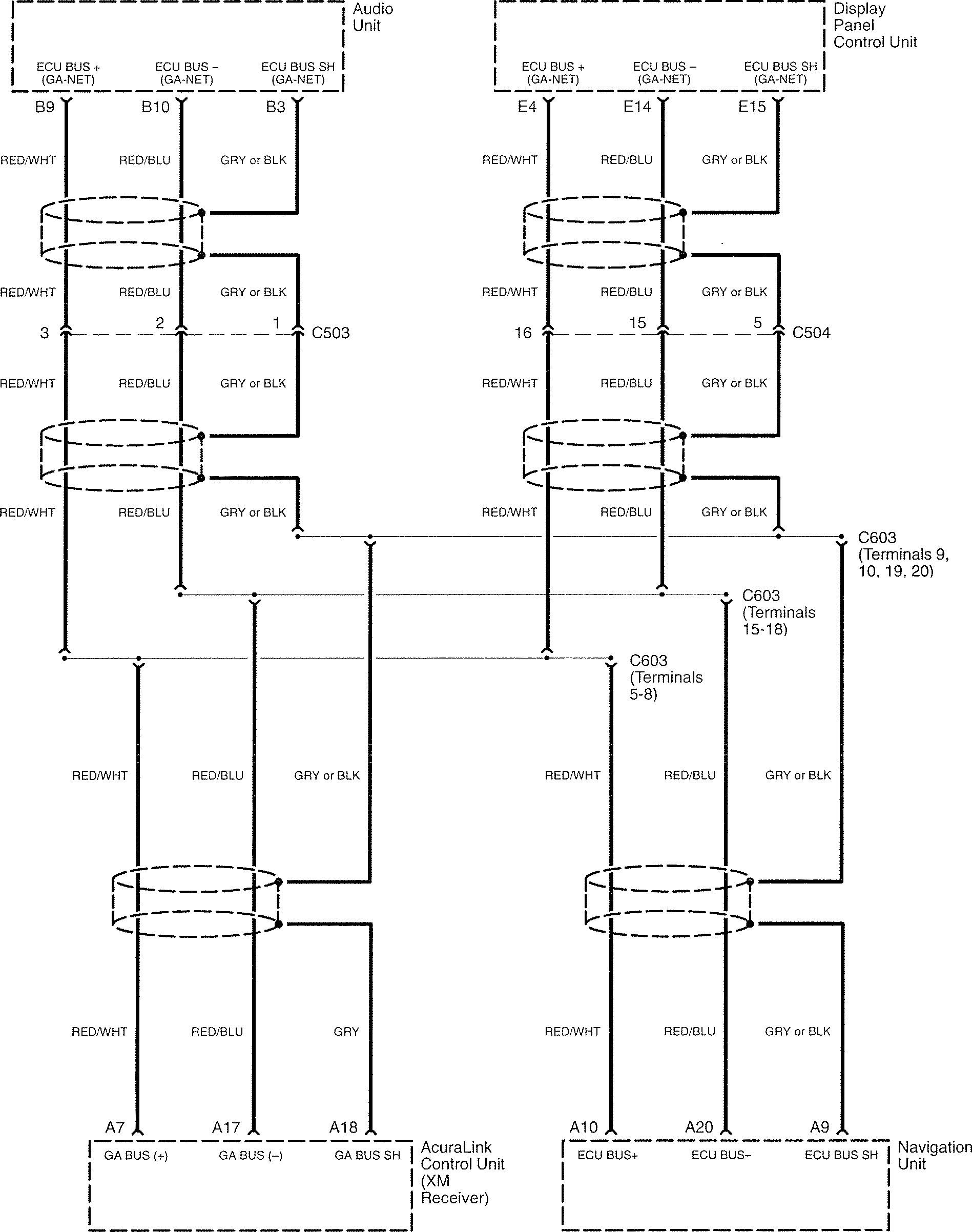

Acura TL - wiring diagram - HVAC controls (part 2)
Acura TL – wiring diagram – HVAC controls (part 2)

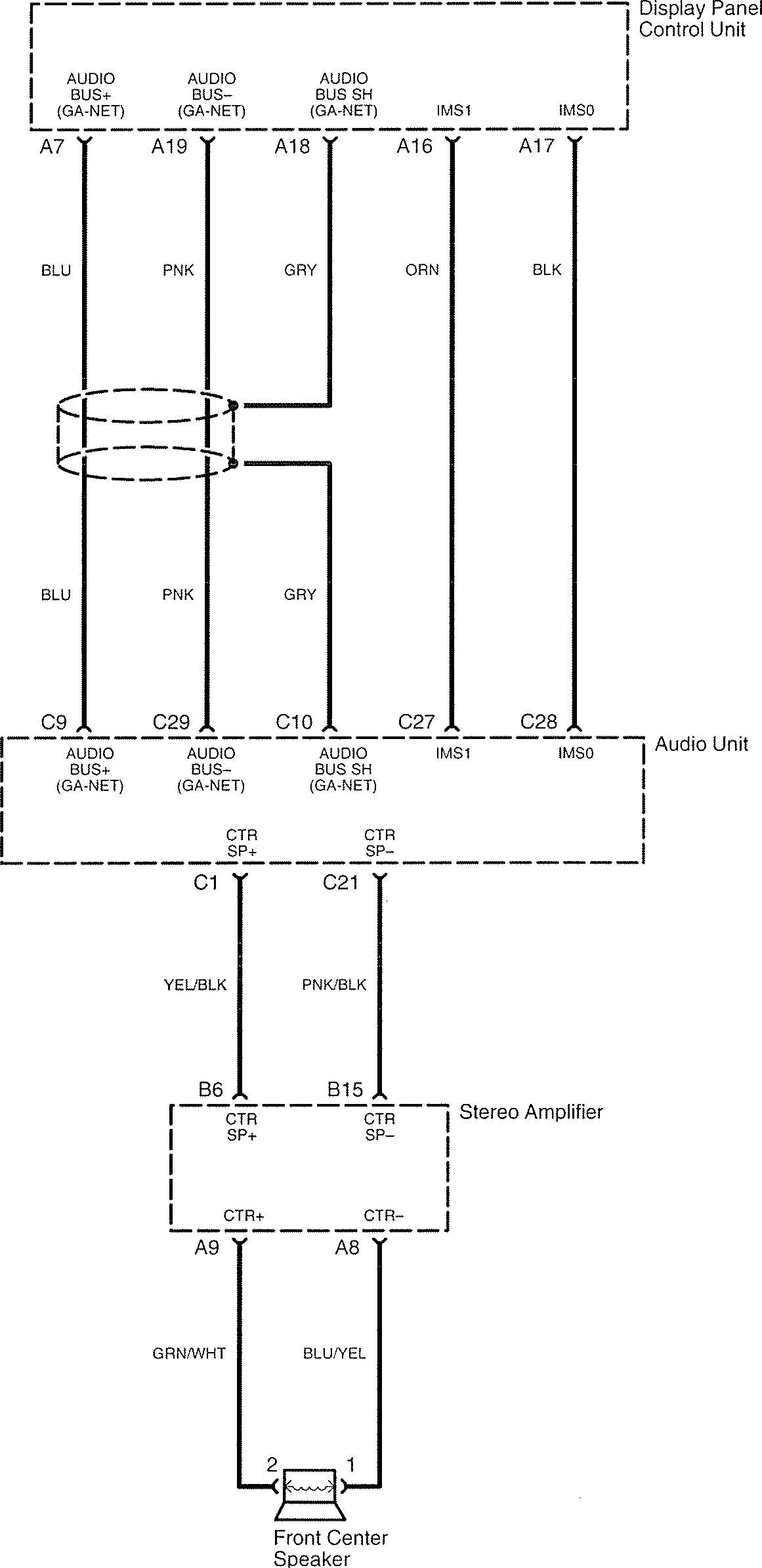

Acura TL - wiring diagram - HVAC controls (part 3)
Acura TL – wiring diagram – HVAC controls (part 3)

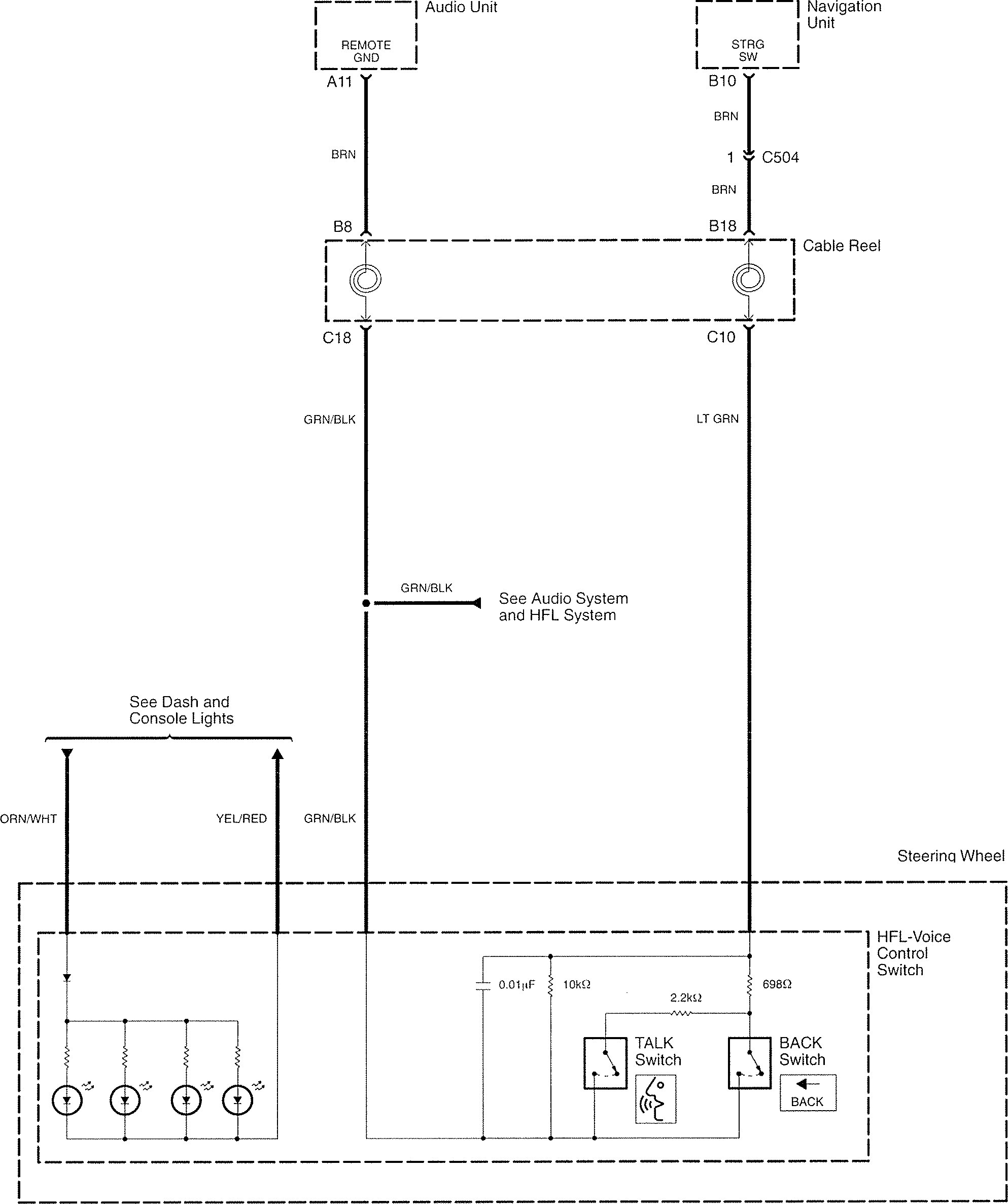

Acura TL - wiring diagram - HVAC controls (part 4)
Acura TL – wiring diagram – HVAC controls (part 4)

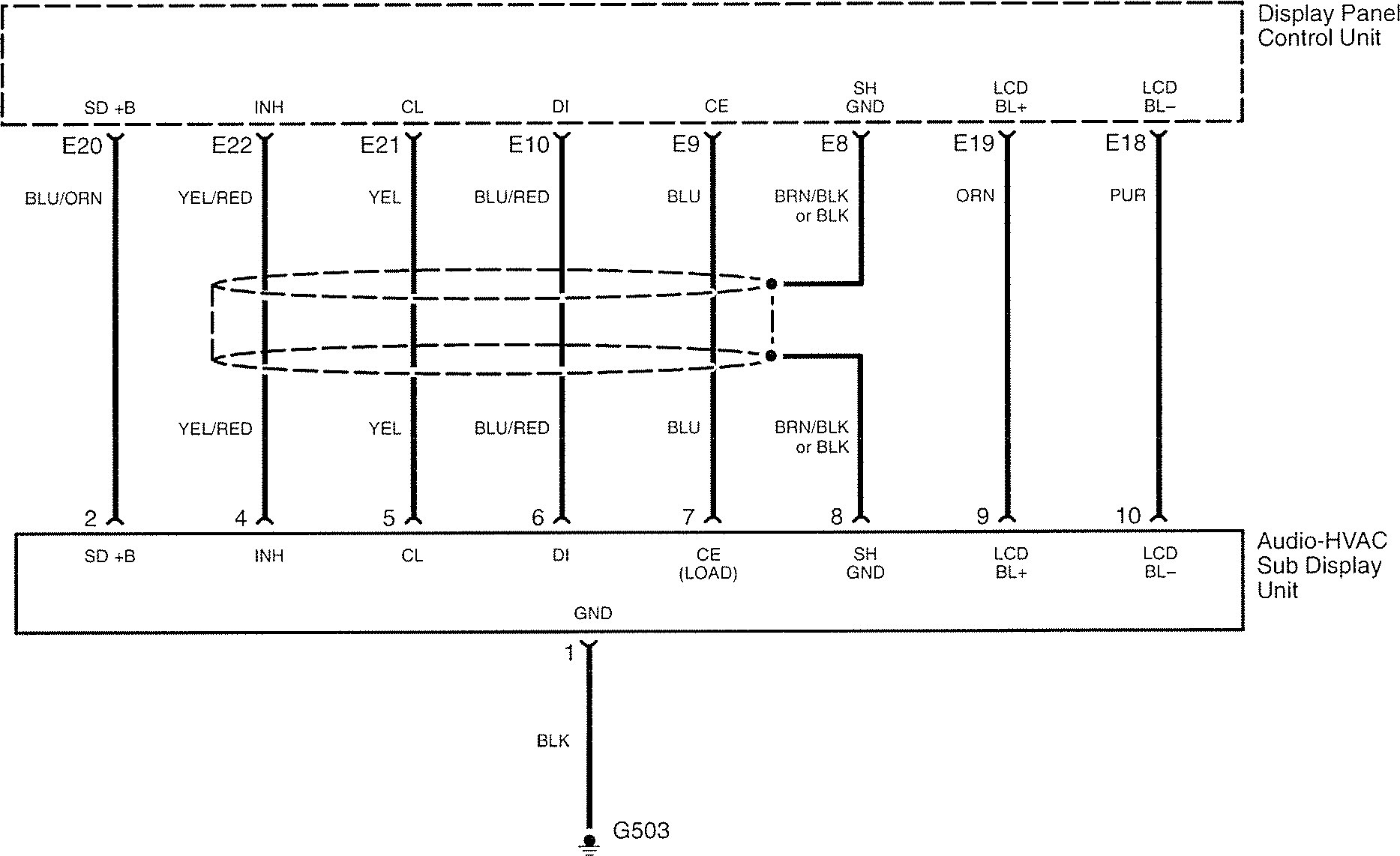

Acura TL - wiring diagram - HVAC controls (part 5)
Acura TL – wiring diagram – HVAC controls (part 5)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
