Acura TL (2006) – wiring diagrams – audible warning system

Acura TL (2006) – wiring diagrams – audible warning system

Year of productions:  2006

Audible warning system

Version 1

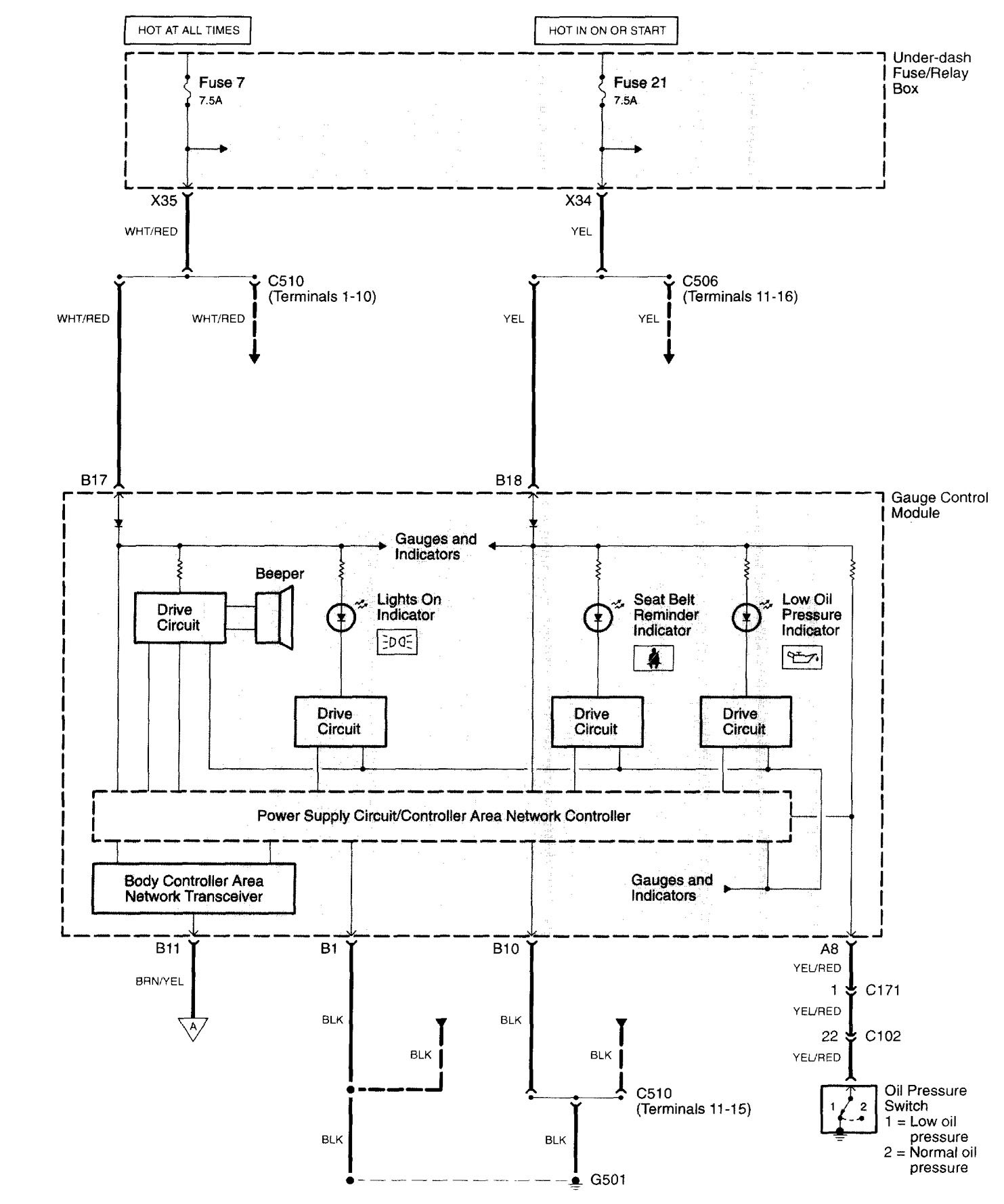

Acura TL - wiring diagram - audible warning system (part 1)
Acura TL – wiring diagram – audible warning system (part 1)

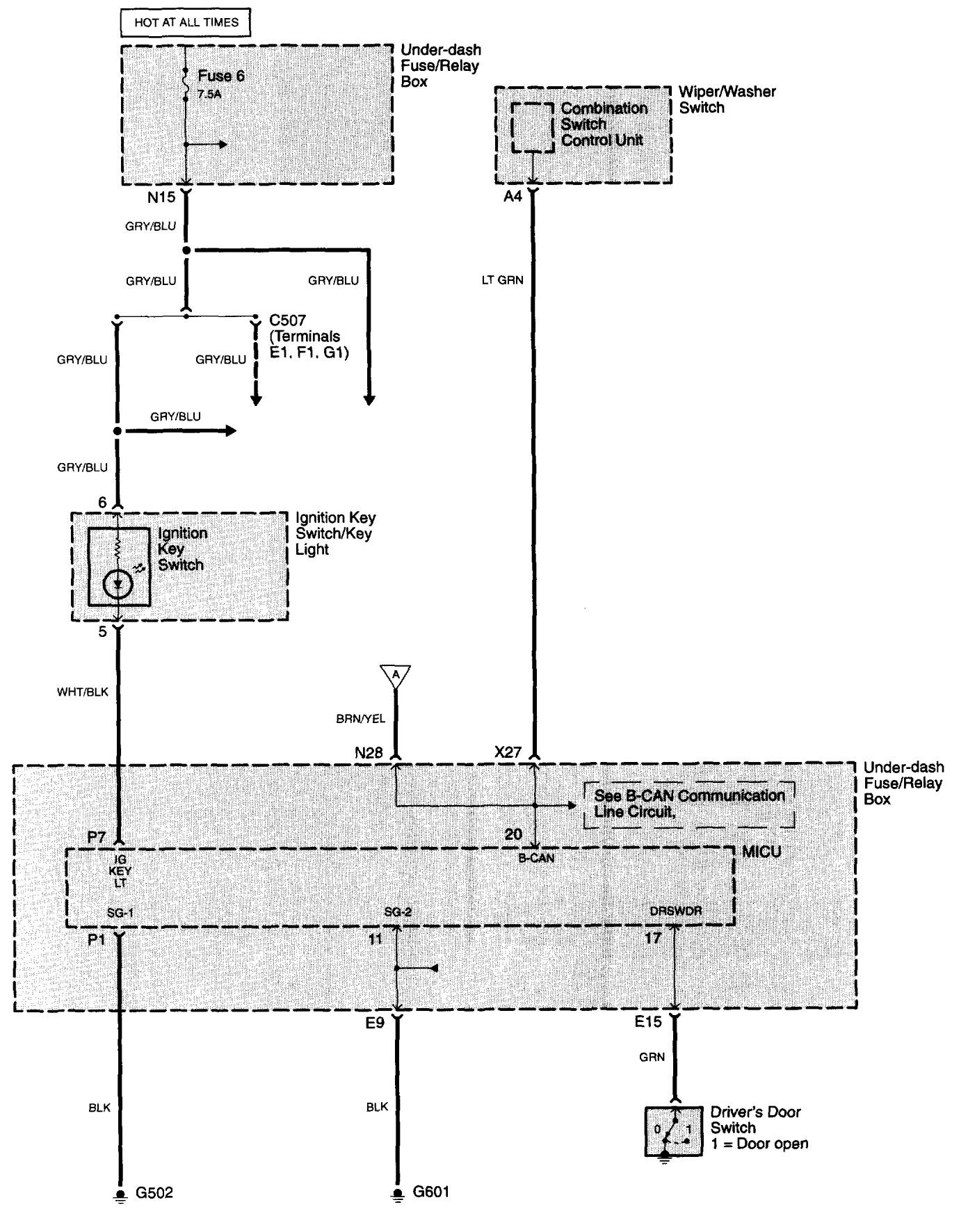

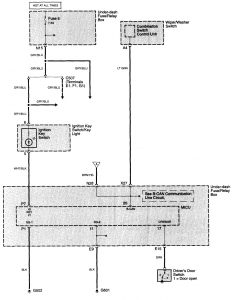

Acura TL - wiring diagram - audible warning system (part 2)
Acura TL – wiring diagram – audible warning system (part 2)

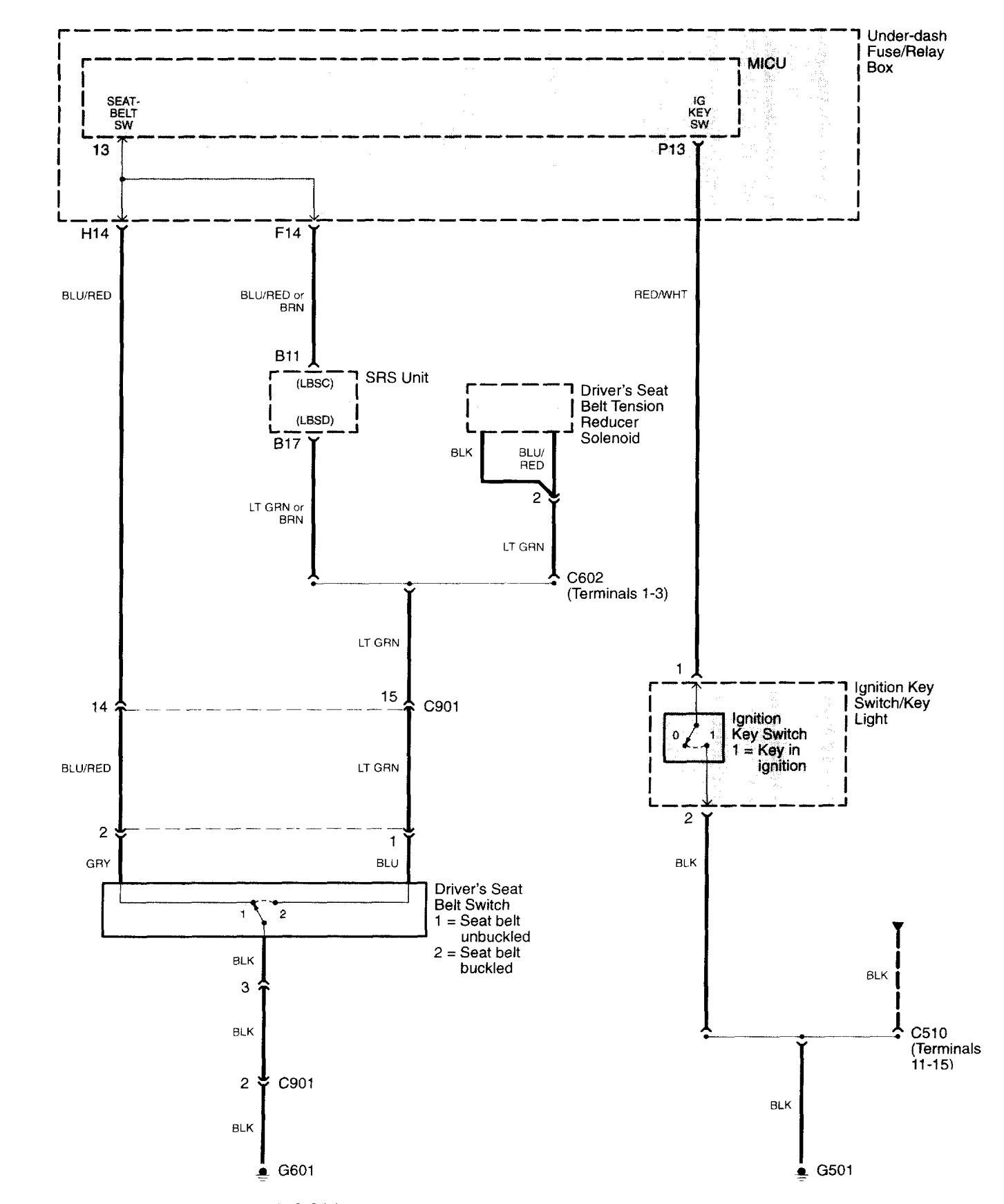

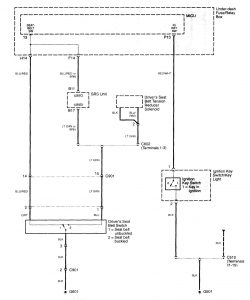

Acura TL - wiring diagram - audible warning system (part 3)
Acura TL – wiring diagram – audible warning system (part 3)

Version 2

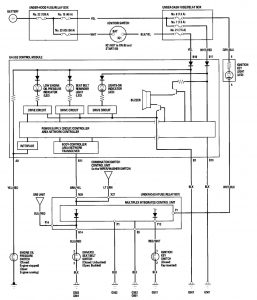

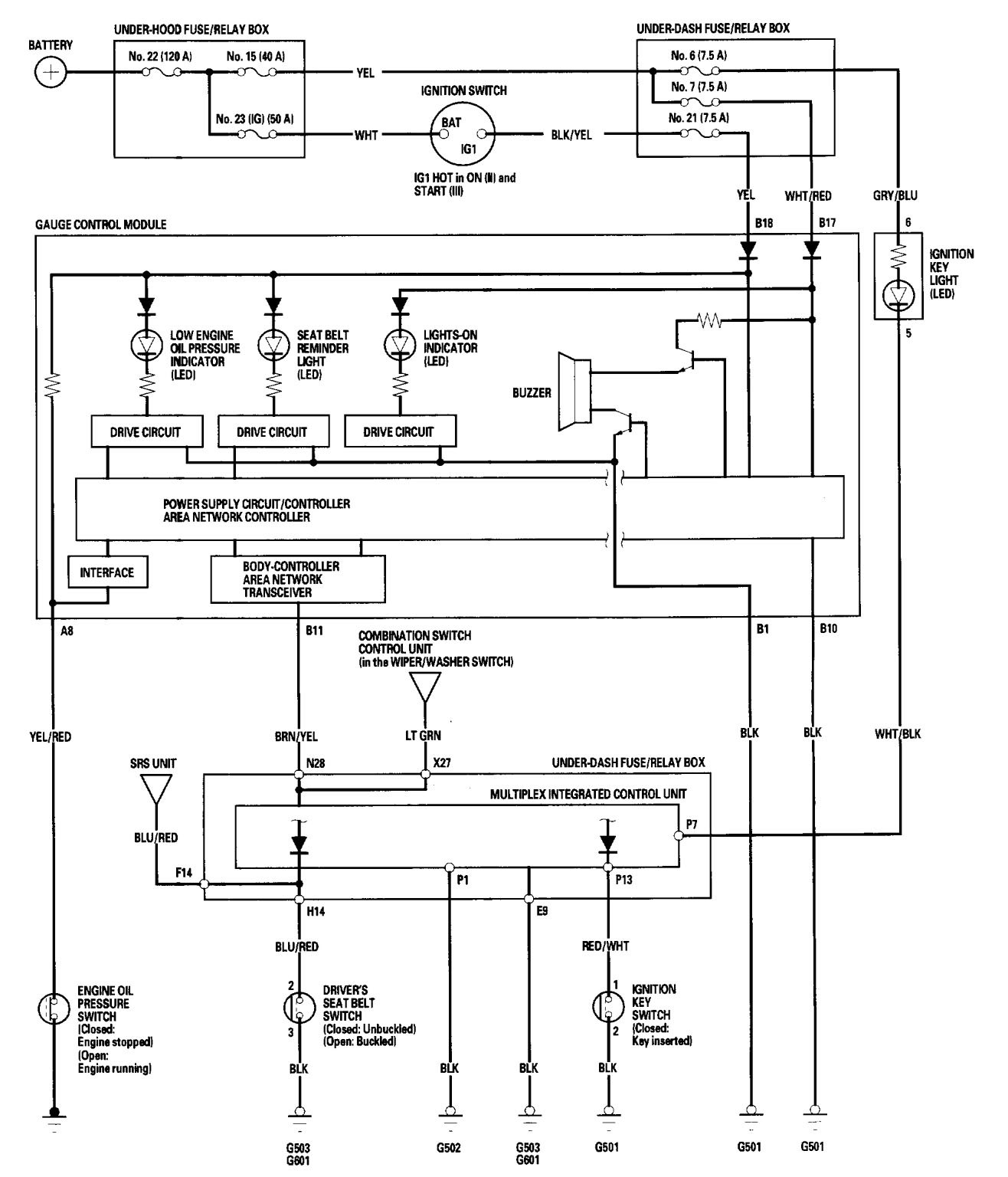

Acura TL - wiring diagram - audible warning system
Acura TL – wiring diagram – audible warning system

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
