Acura TL (2005) – wiring diagrams – ground distribution

Acura TL (2005) – wiring diagrams – ground distribution

Year of productions:  2005

Ground distribution

Version 1

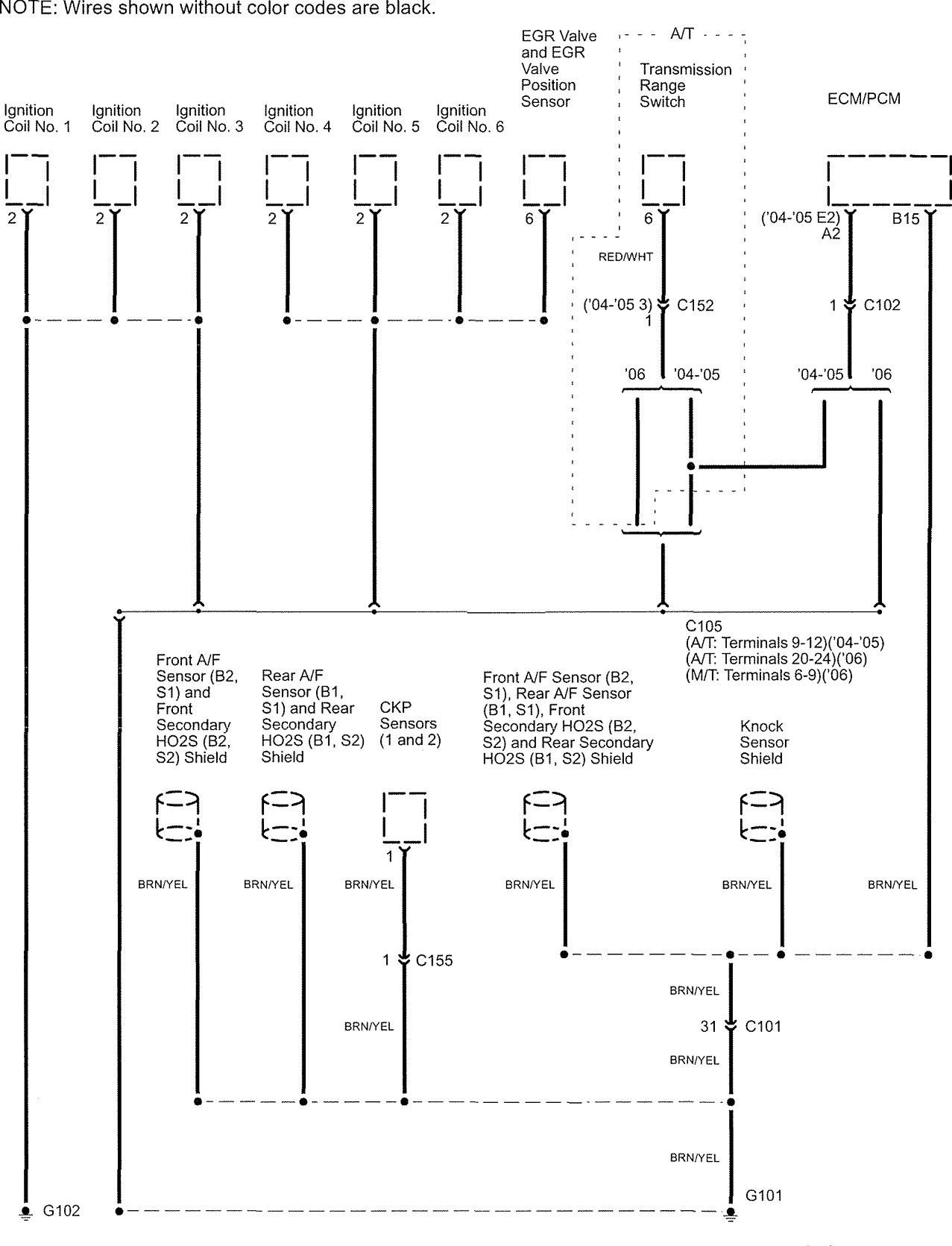

Acura TL – wiring diagram – ground distribution (part 1)

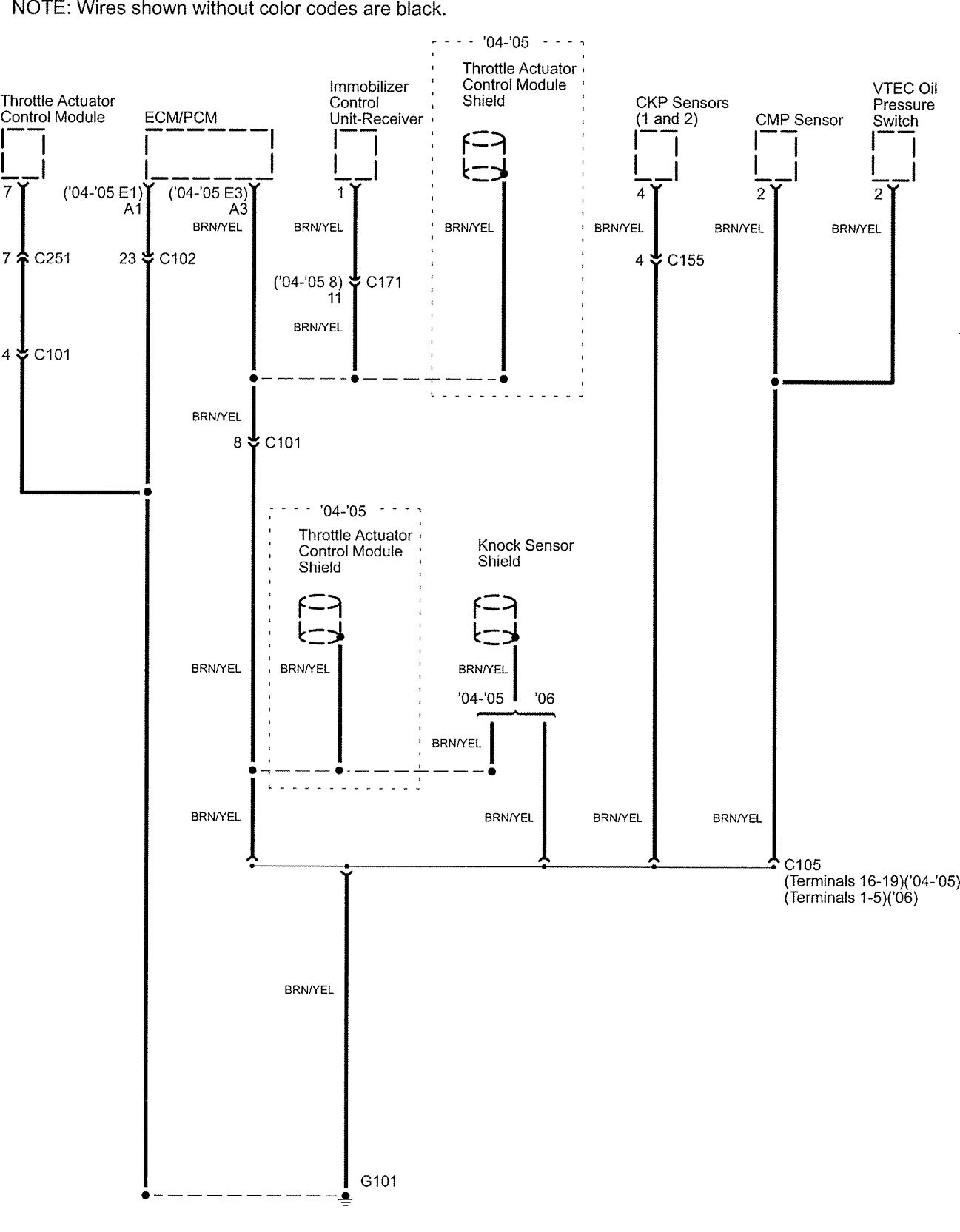

Acura TL – wiring diagram – ground distribution (part 2)

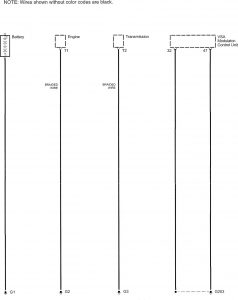

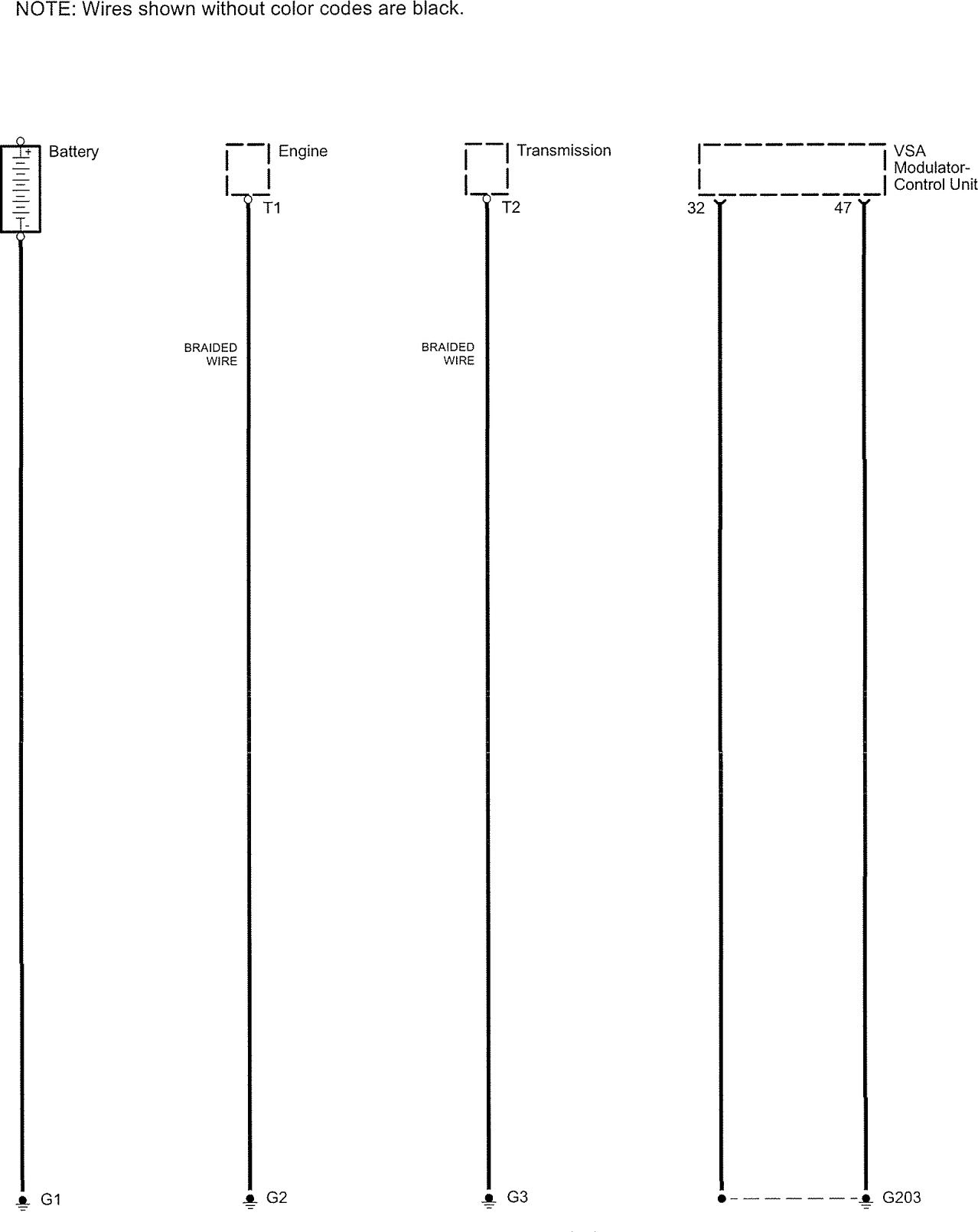

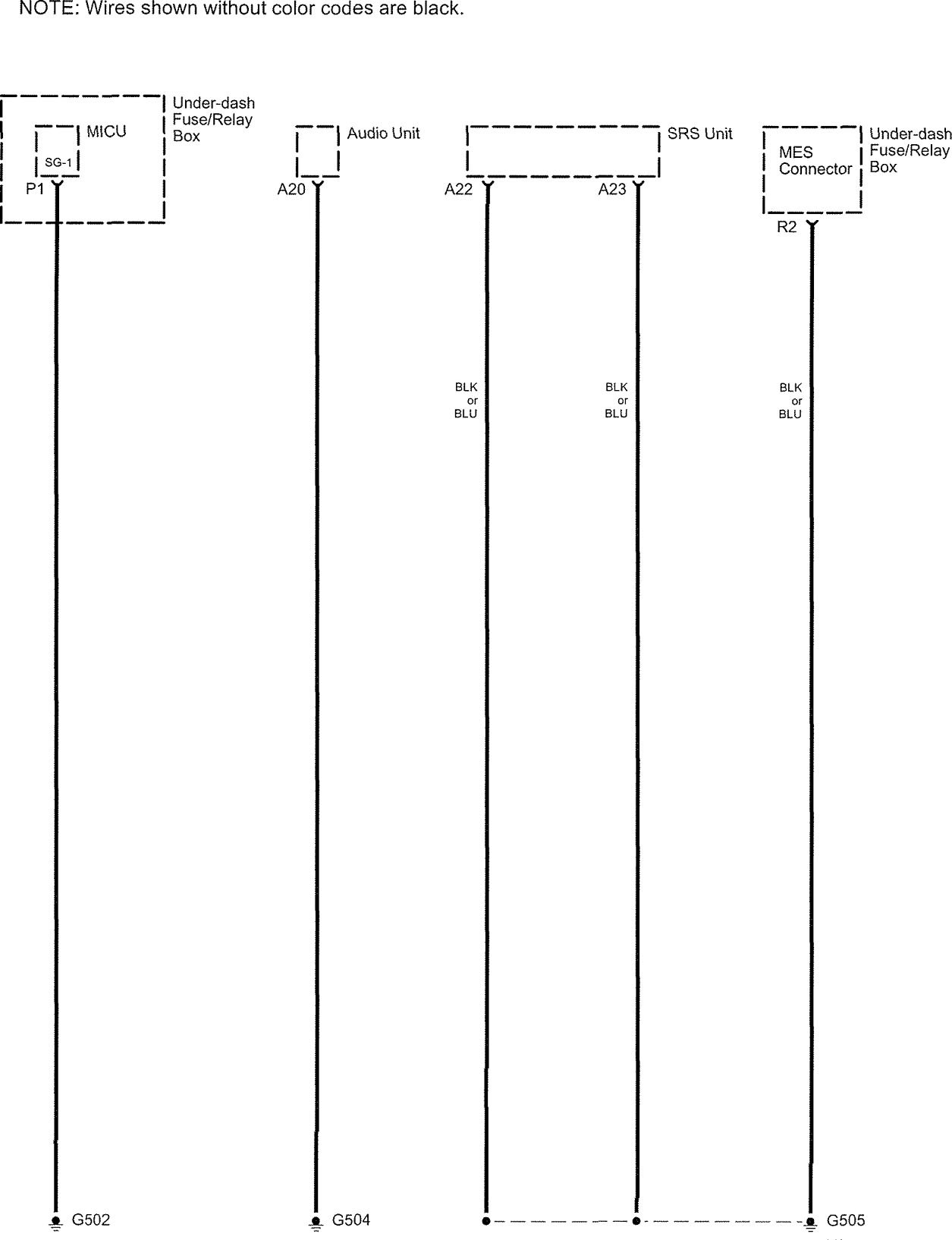

Acura TL – wiring diagram – ground distribution (part 3)

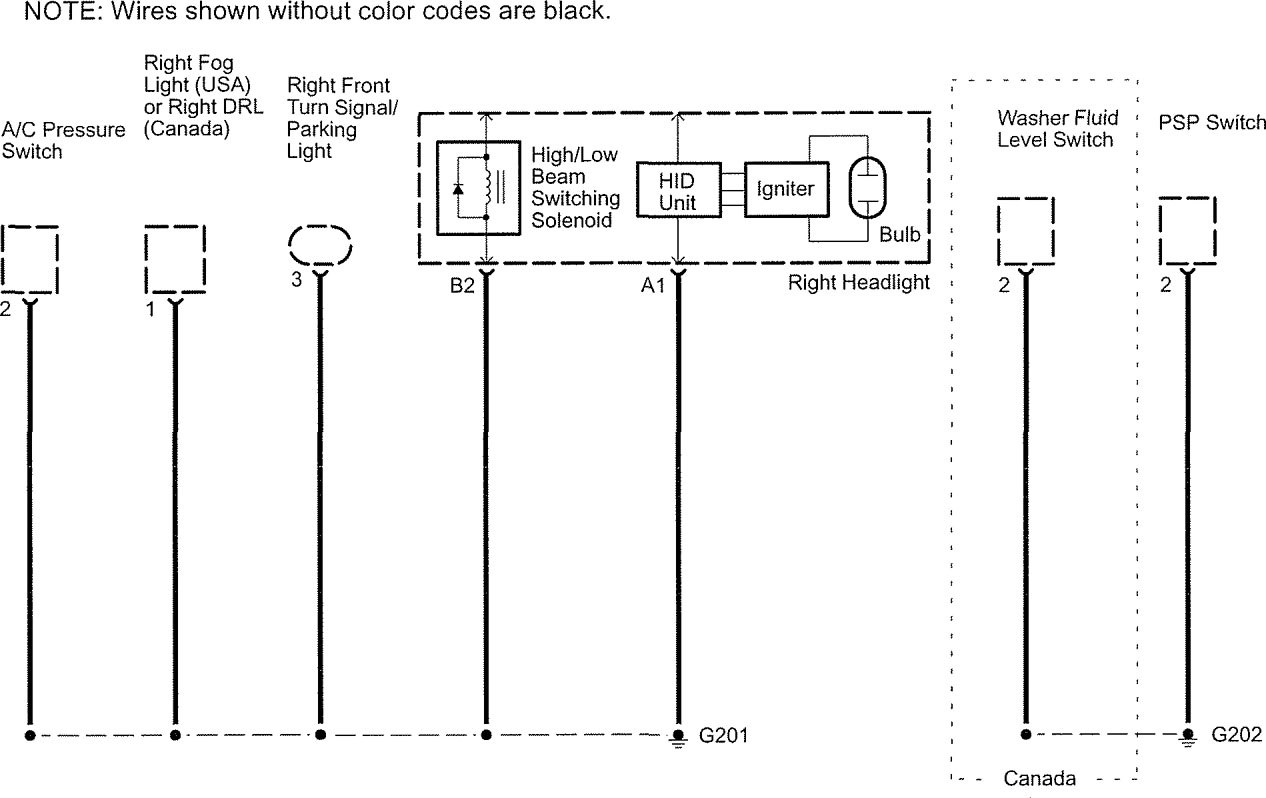

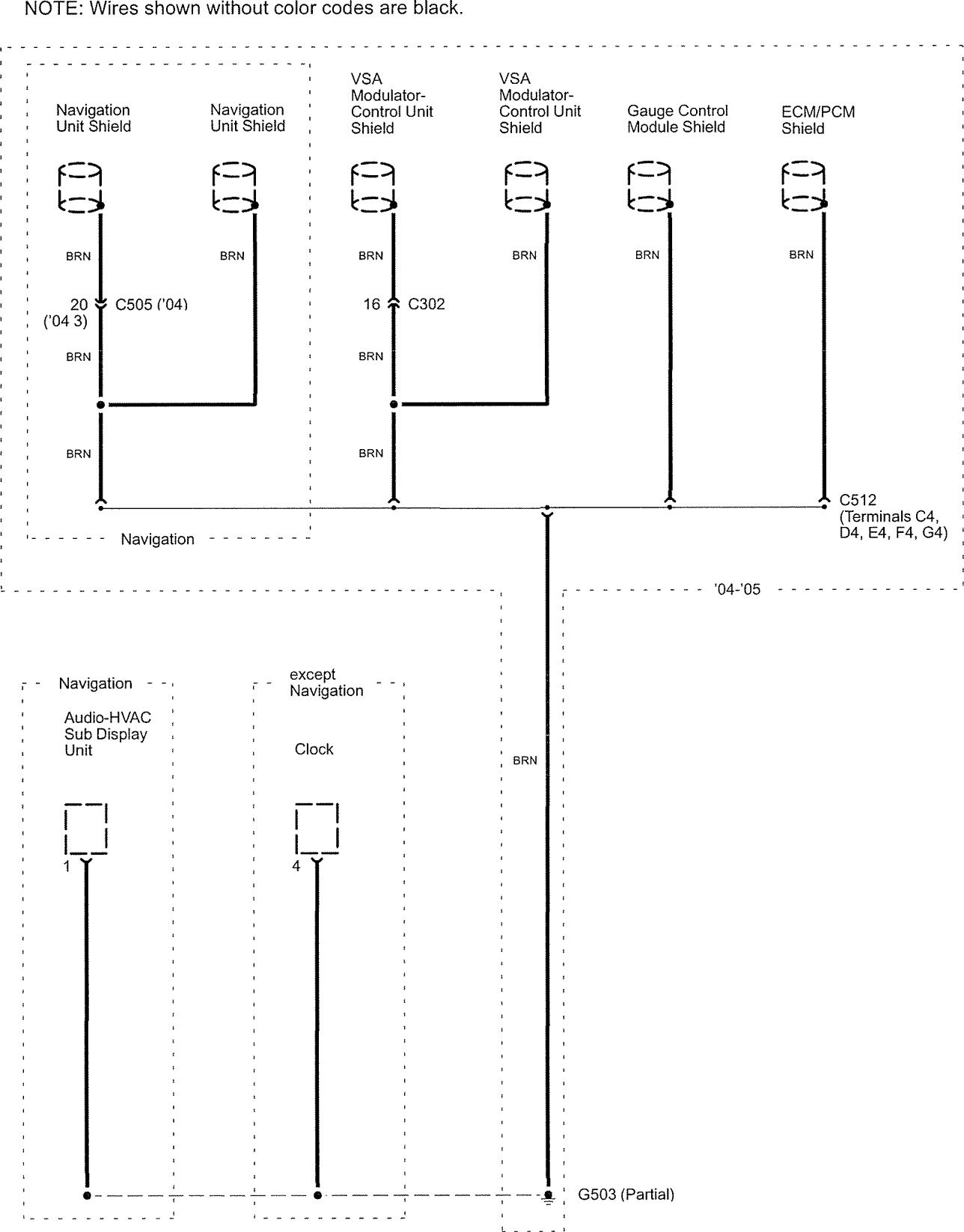

Acura TL – wiring diagram – ground distribution (part 4)

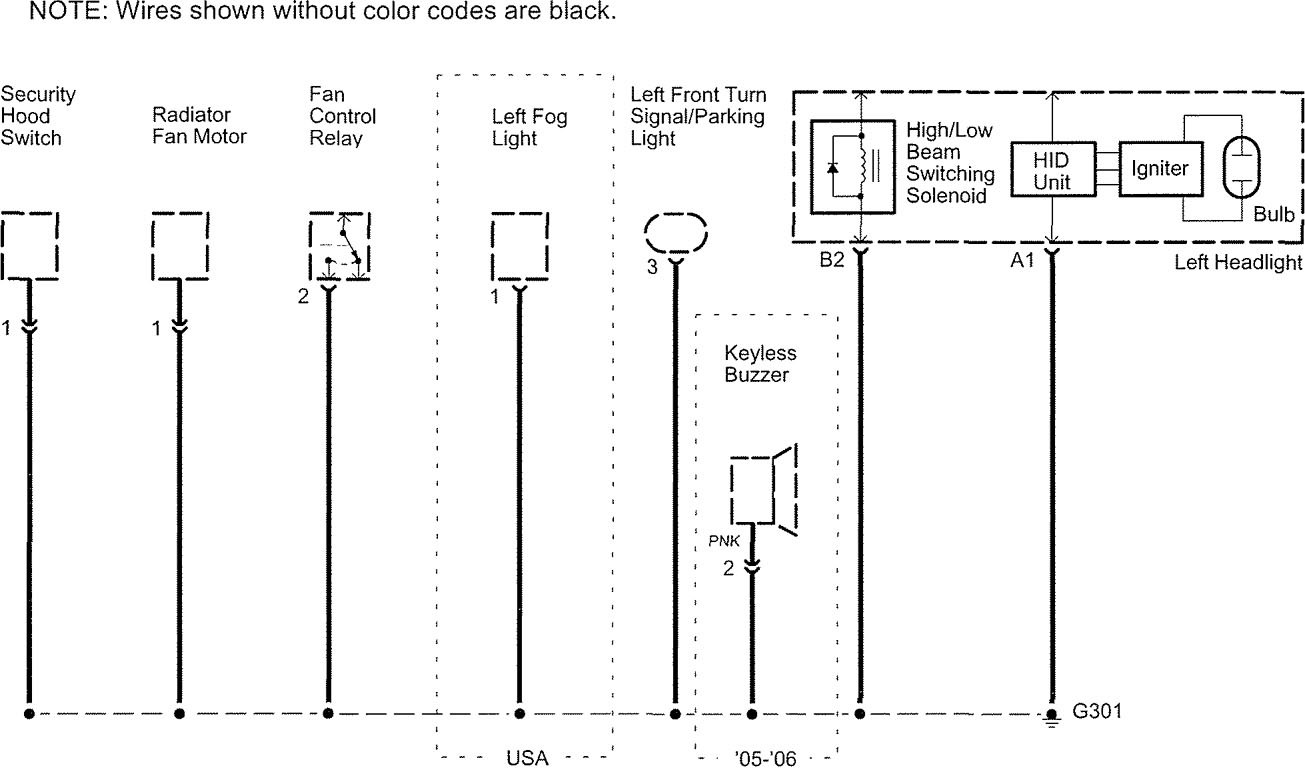

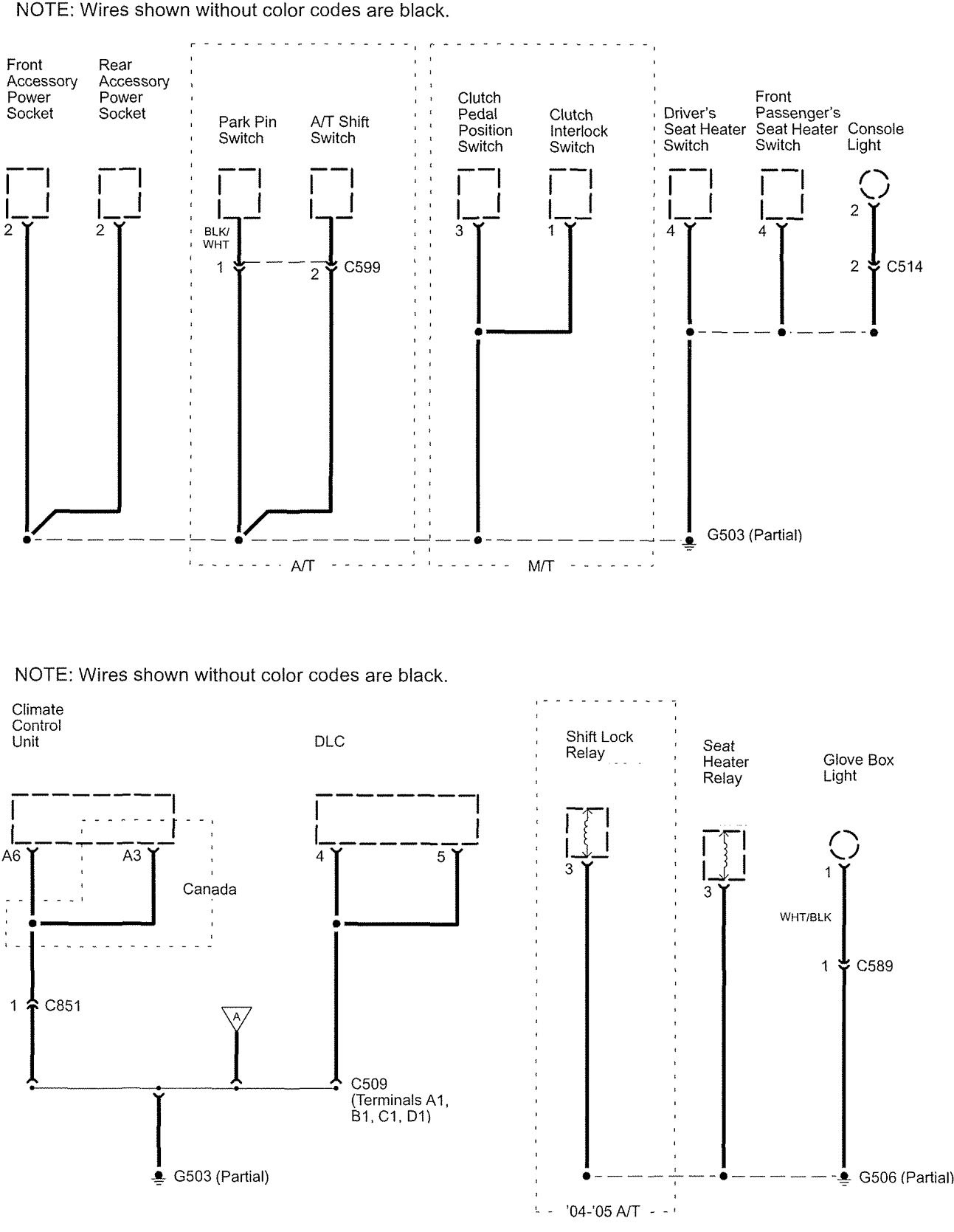

Acura TL – wiring diagram – ground distribution (part 5)

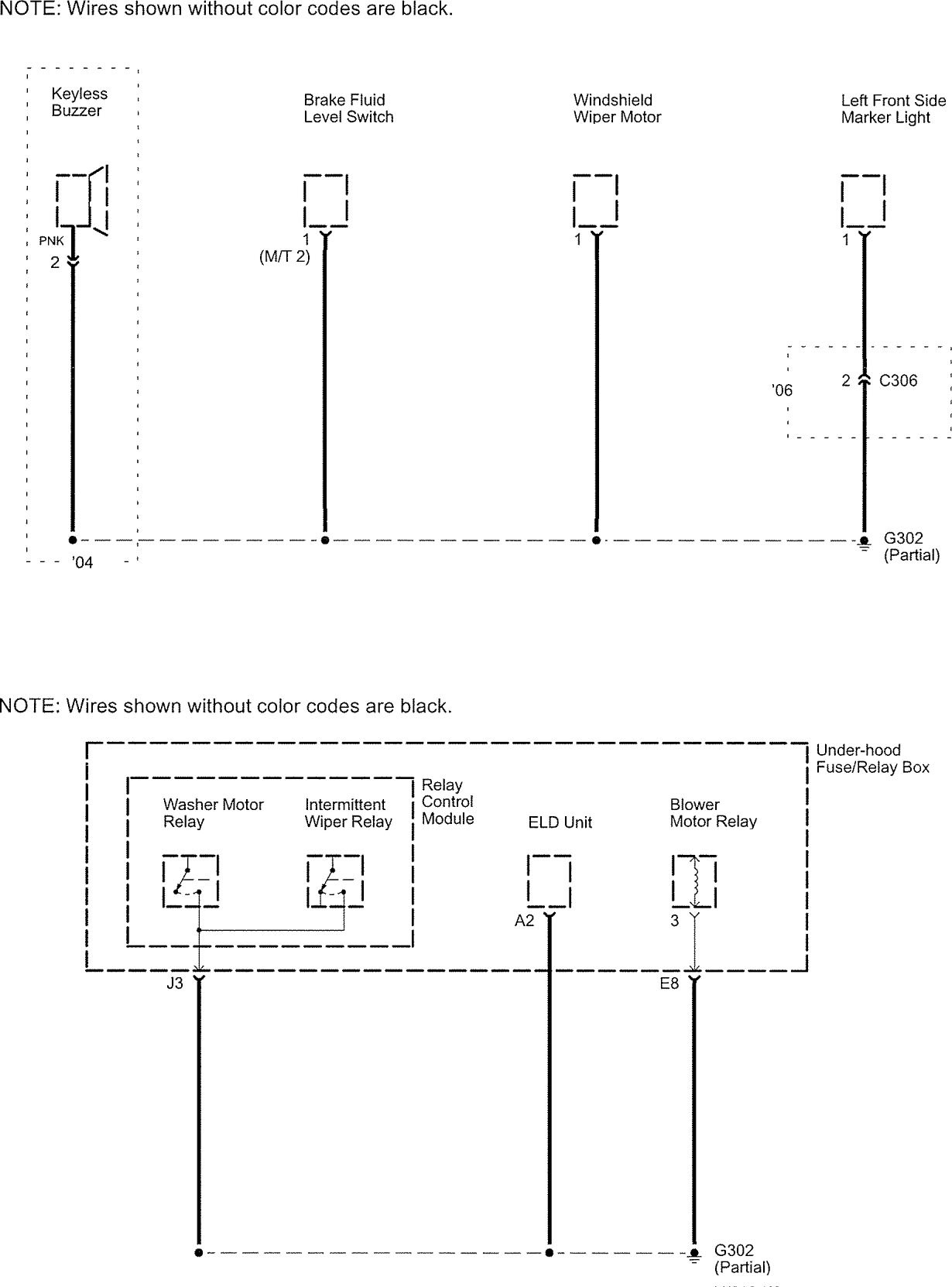

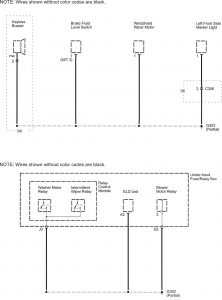

Acura TL – wiring diagram – ground distribution (part 6)

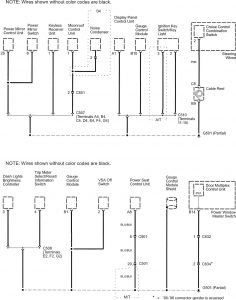

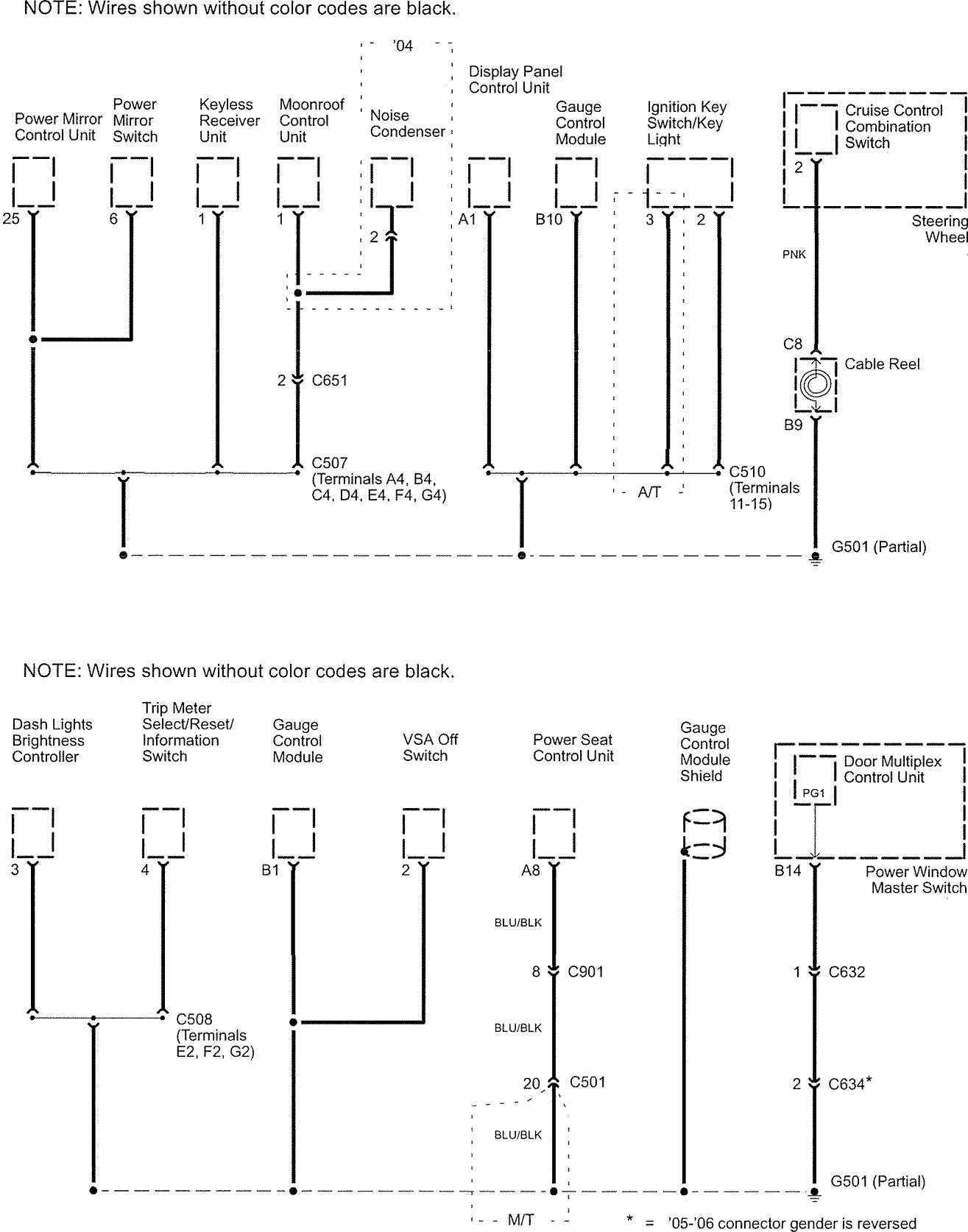

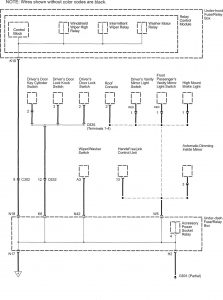

Acura TL – wiring diagram – ground distribution (part 7)

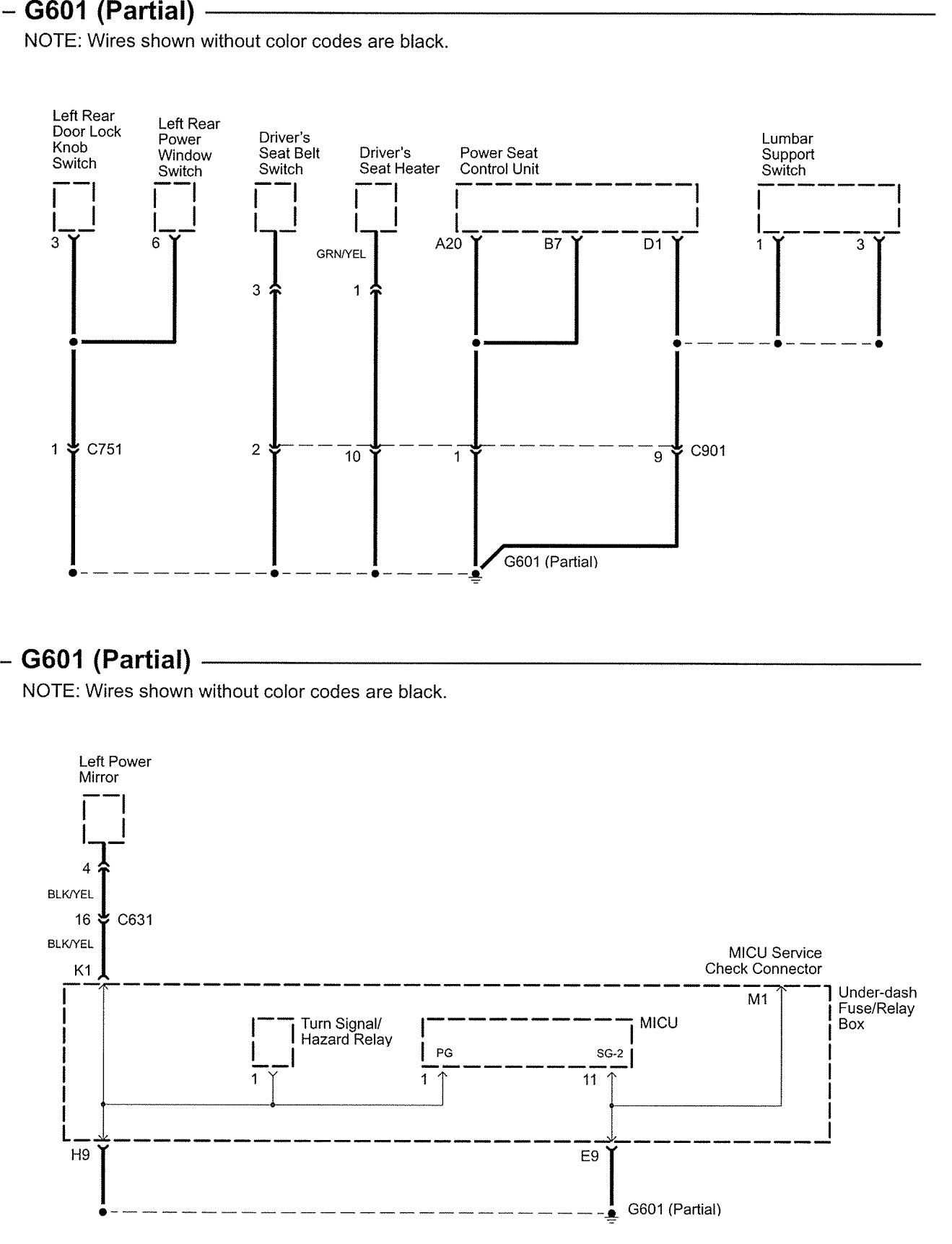

Acura TL – wiring diagram – ground distribution (part 8)

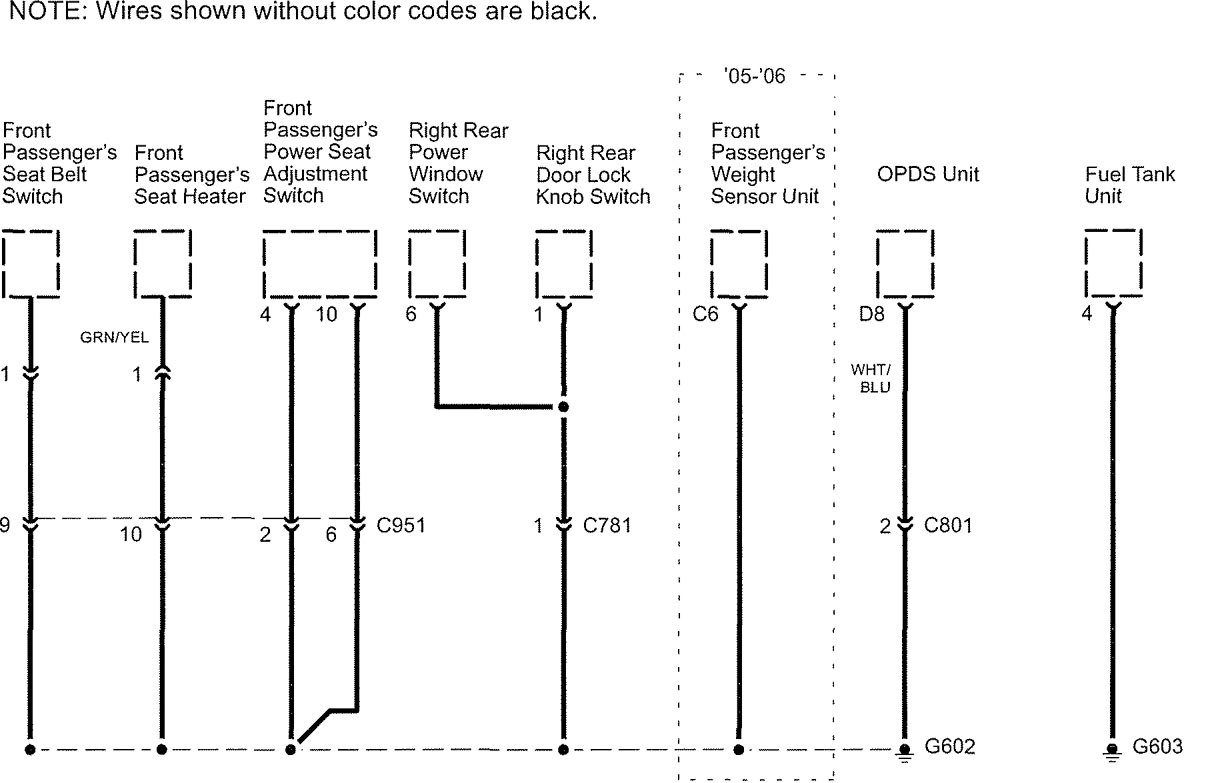

Acura TL – wiring diagram – ground distribution (part 9)
Acura TL – wiring diagram – ground distribution (part 10)

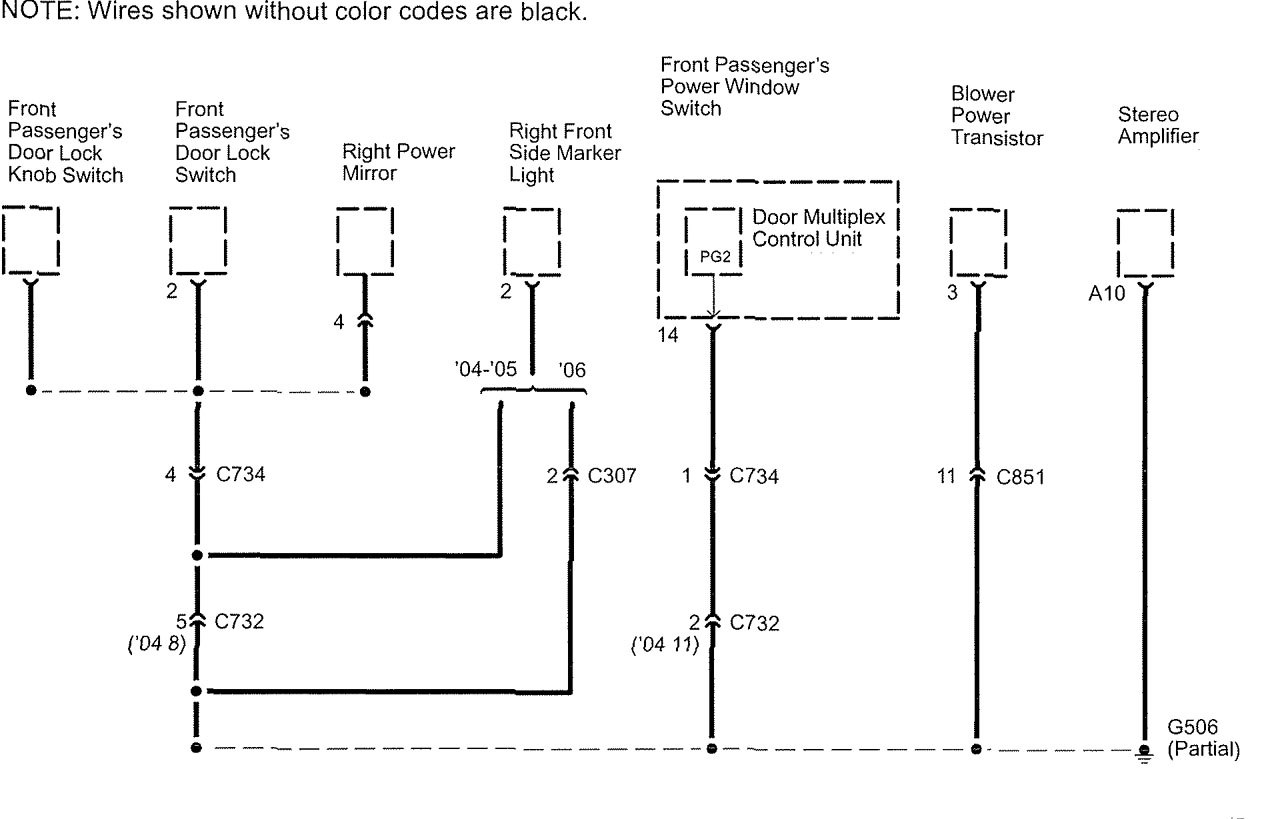

Acura TL – wiring diagram – ground distribution (part 11)

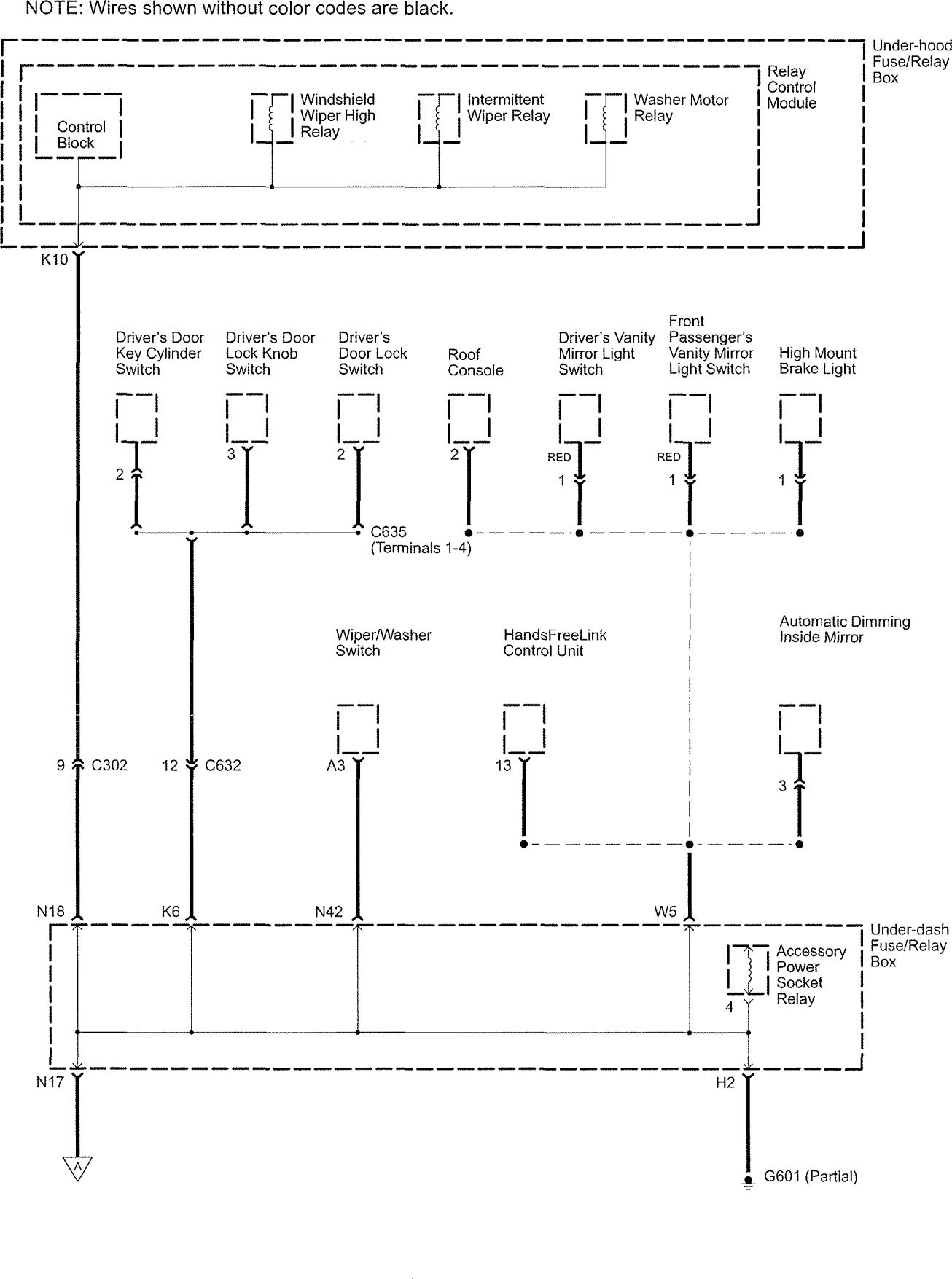

Acura TL – wiring diagram – ground distribution (part 12)
Acura TL – wiring diagram – ground distribution (part 13)
Acura TL – wiring diagram – ground distribution (part 14)

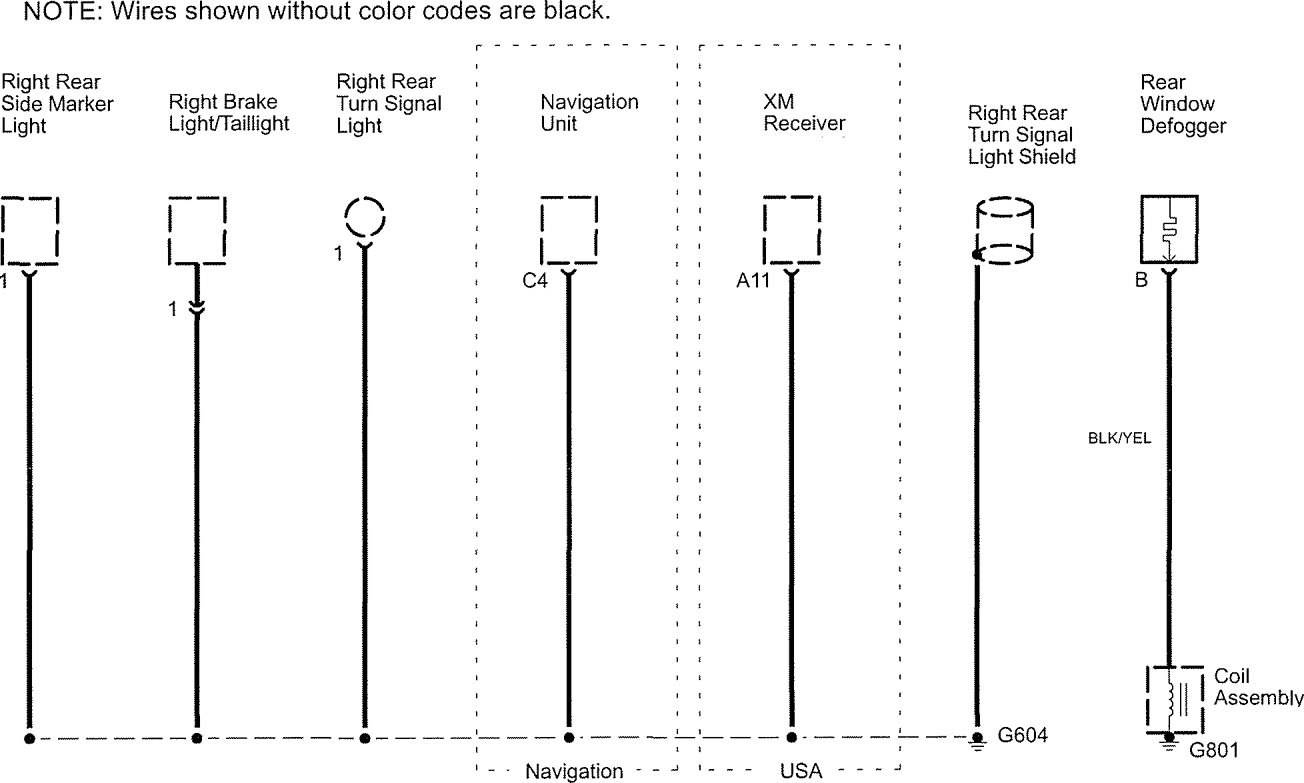

Acura TL – wiring diagram – ground distribution (part 15)

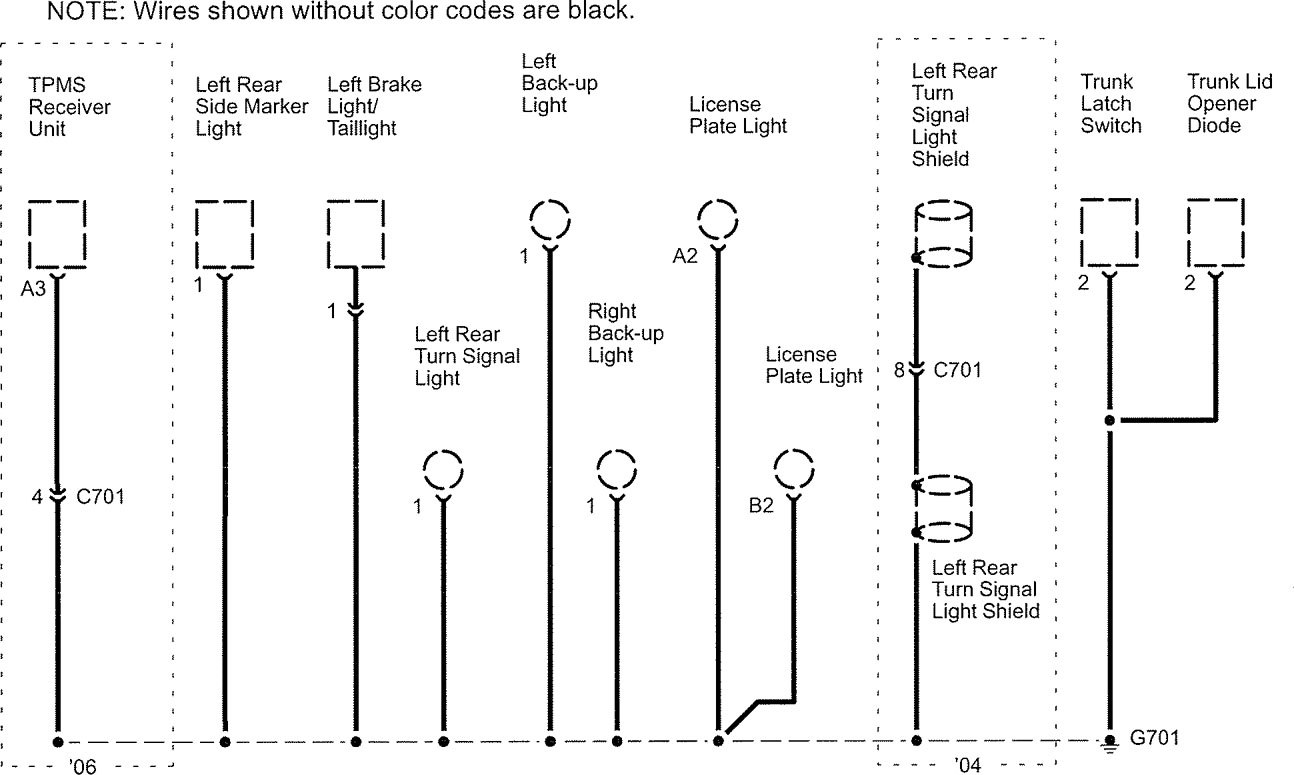

Acura TL – wiring diagram – ground distribution (part 16)

Version 2

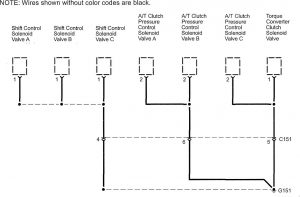

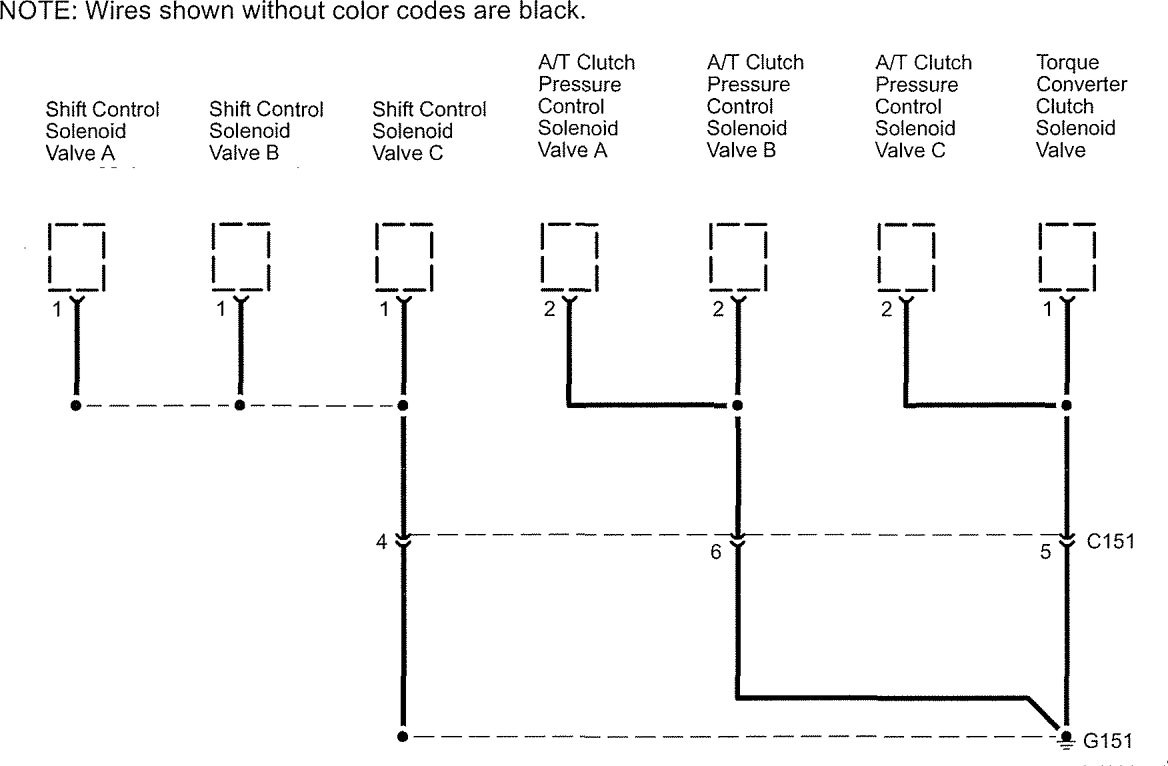

Acura TL – wiring diagram – ground distribution

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
