Year of productions:  2005

Fuse panel

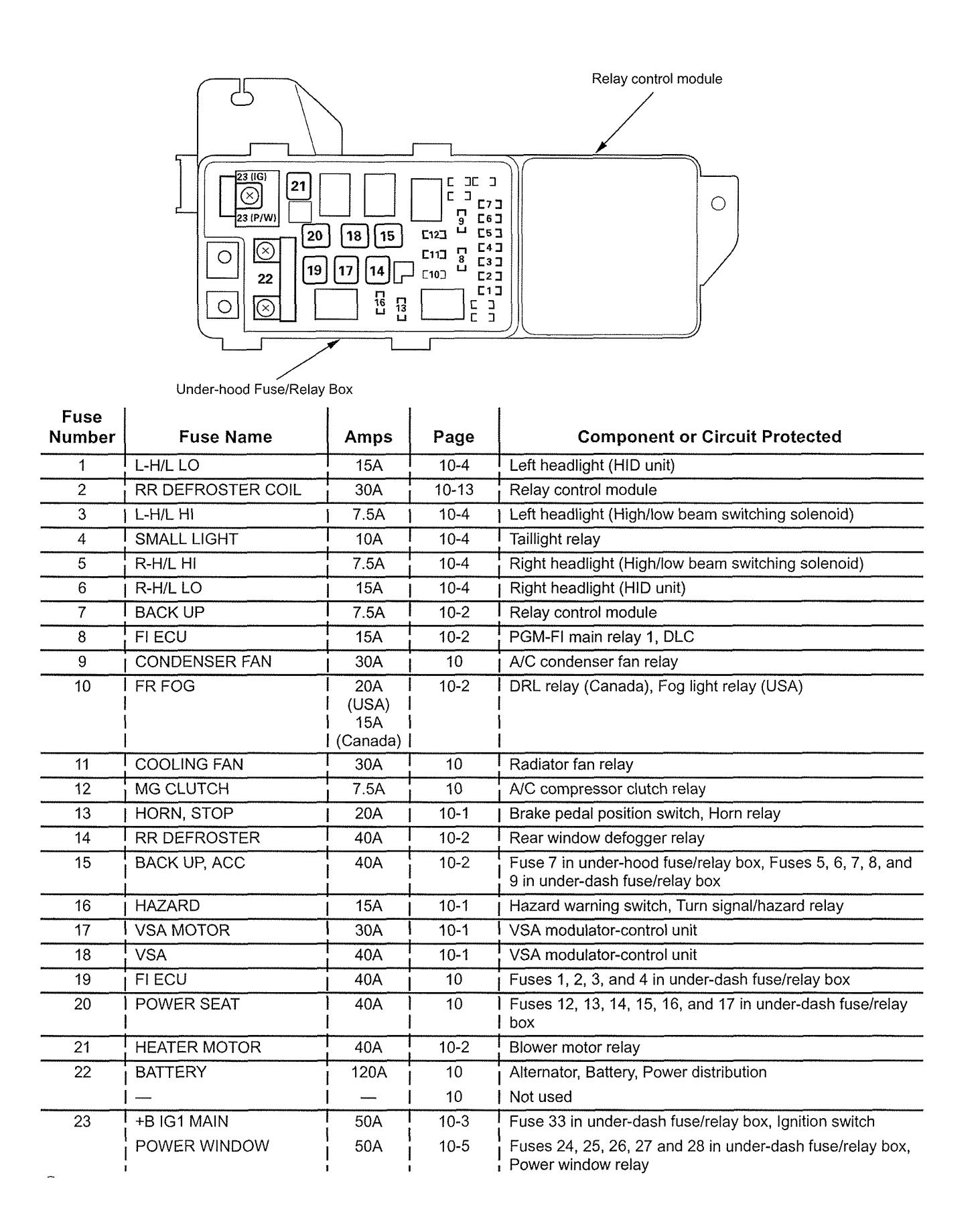

Acura TL l -wiring diagram – fuse panel (part 1)

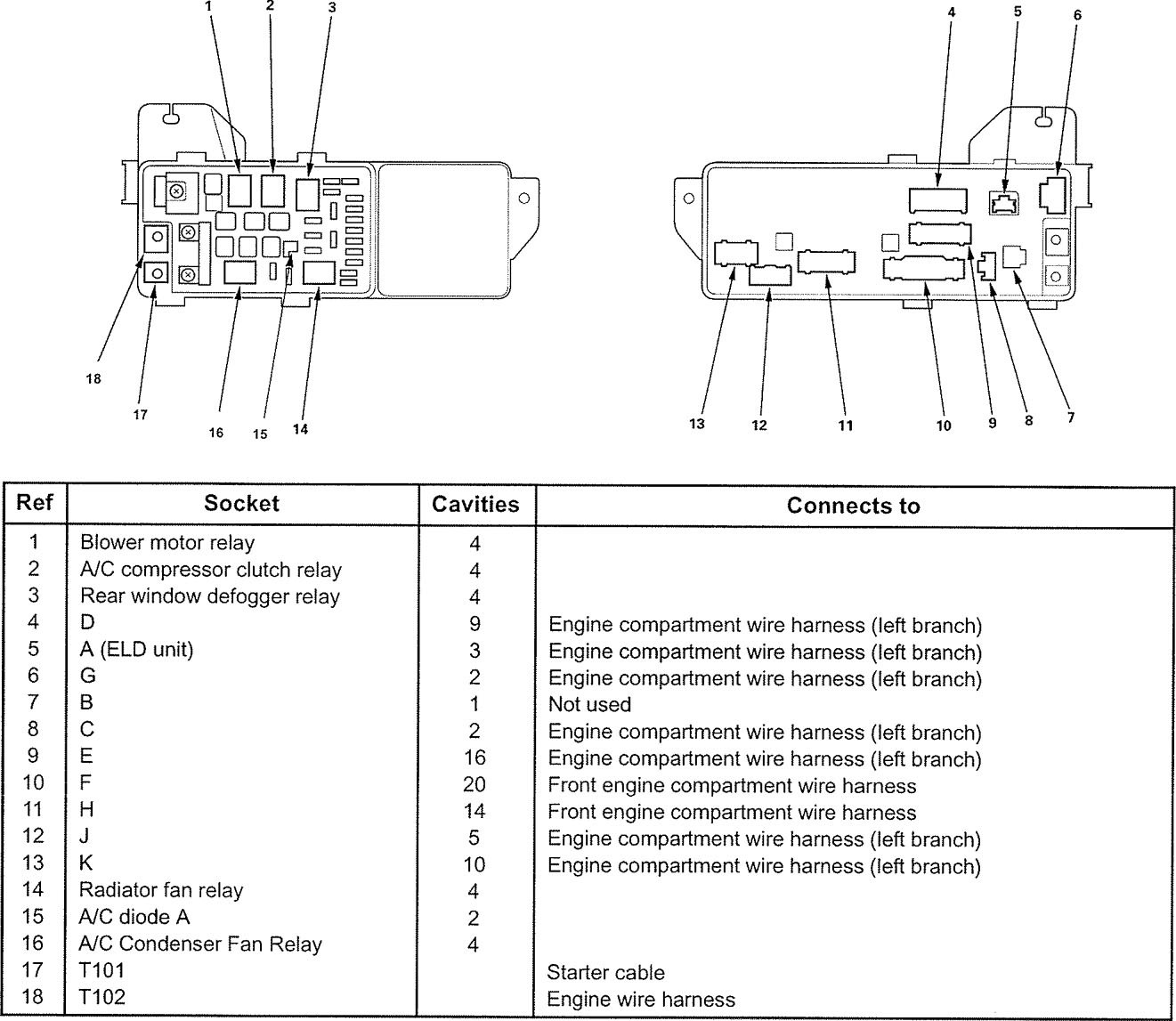

Acura TL – wiring diagram – fuse panel (part 2)

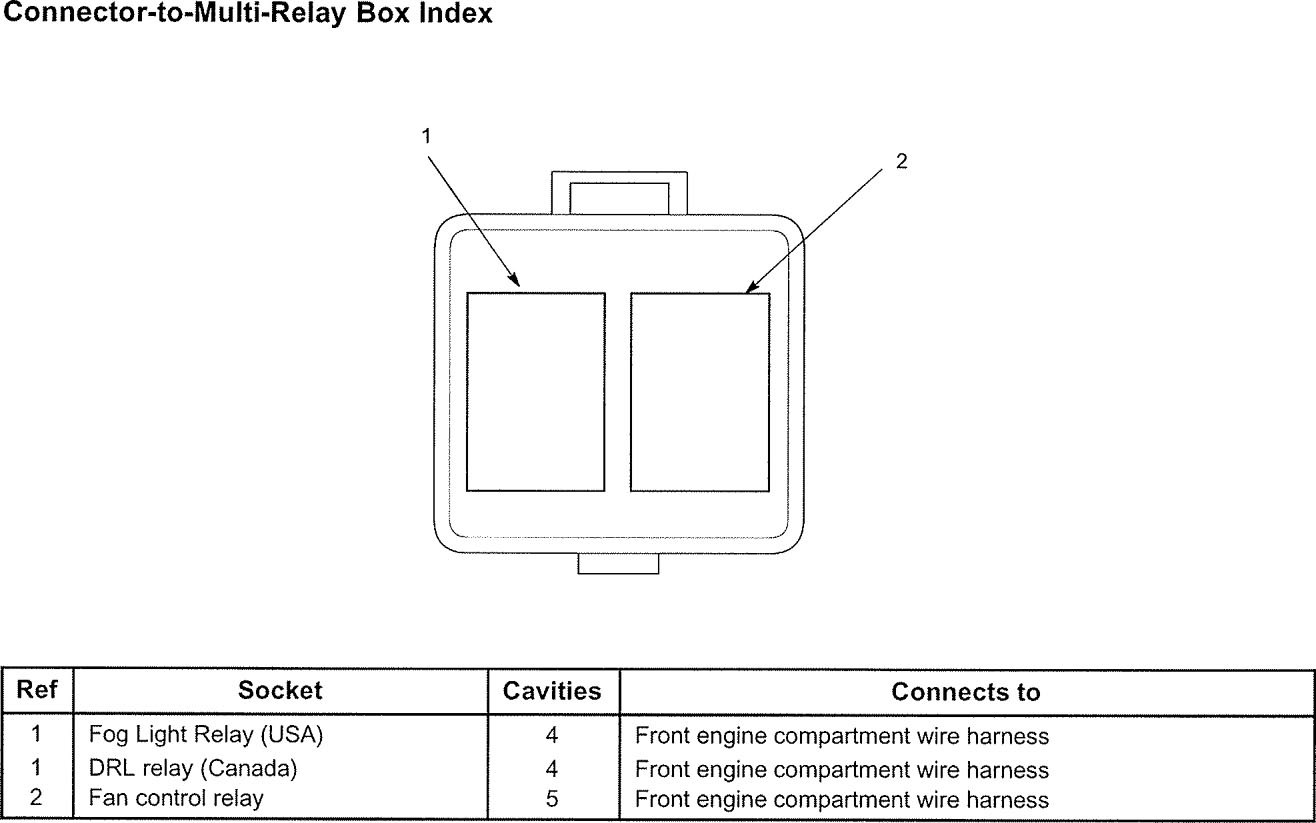

Acura TL – wiring diagram – fuse panel (part 3)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
