Acura TL (2003 – 2004) – wiring diagrams – indicator lamp

Acura TL (2003 – 2004) – wiring diagrams – indicator lamp

Year of productions:  2003, 2004

Indicator lamp

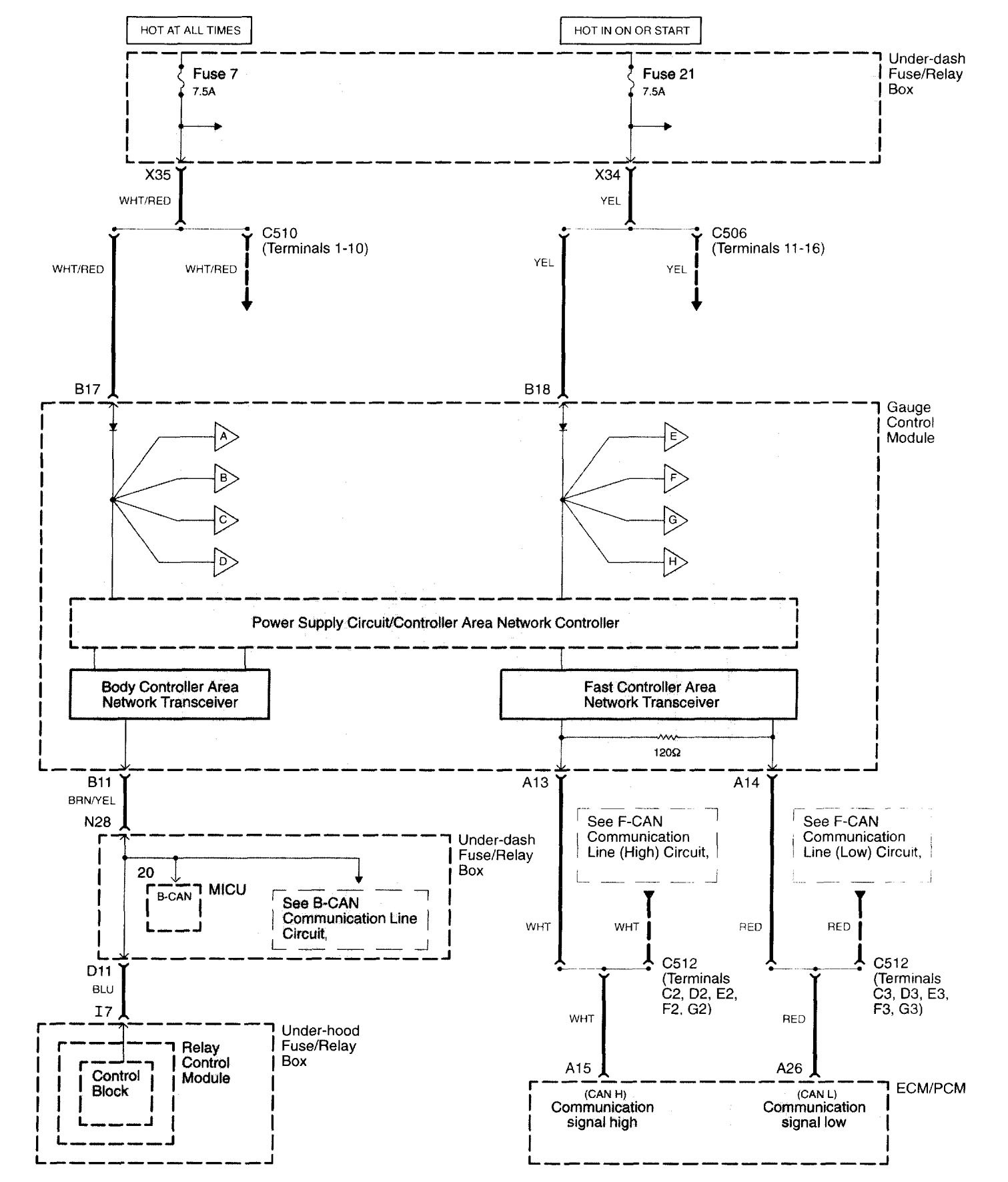

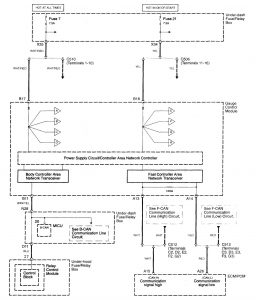

Acura TL – wiring diagram – indicator lamp (part 1)

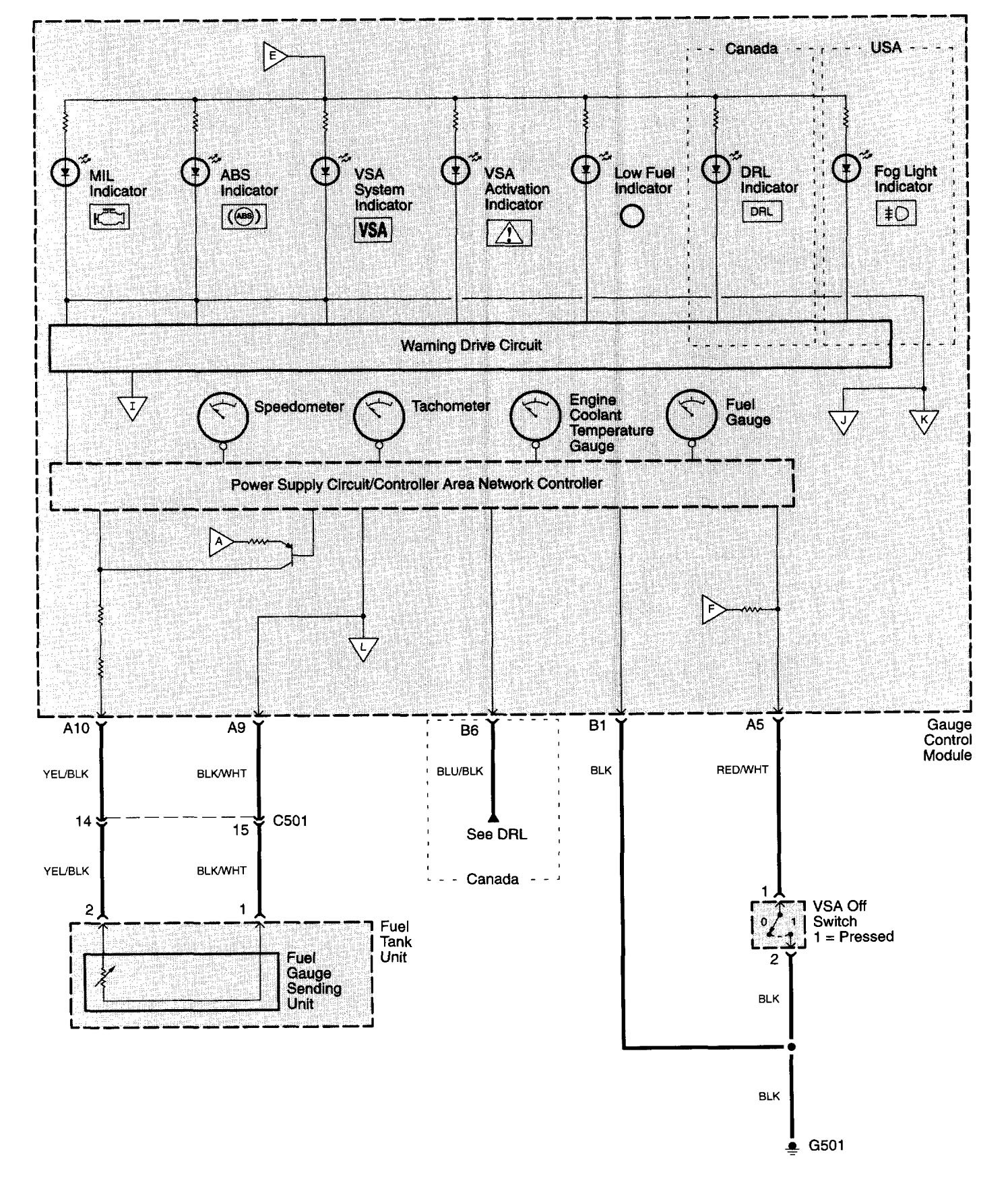

Acura TL – wiring diagram – indicator lamp (part 2)

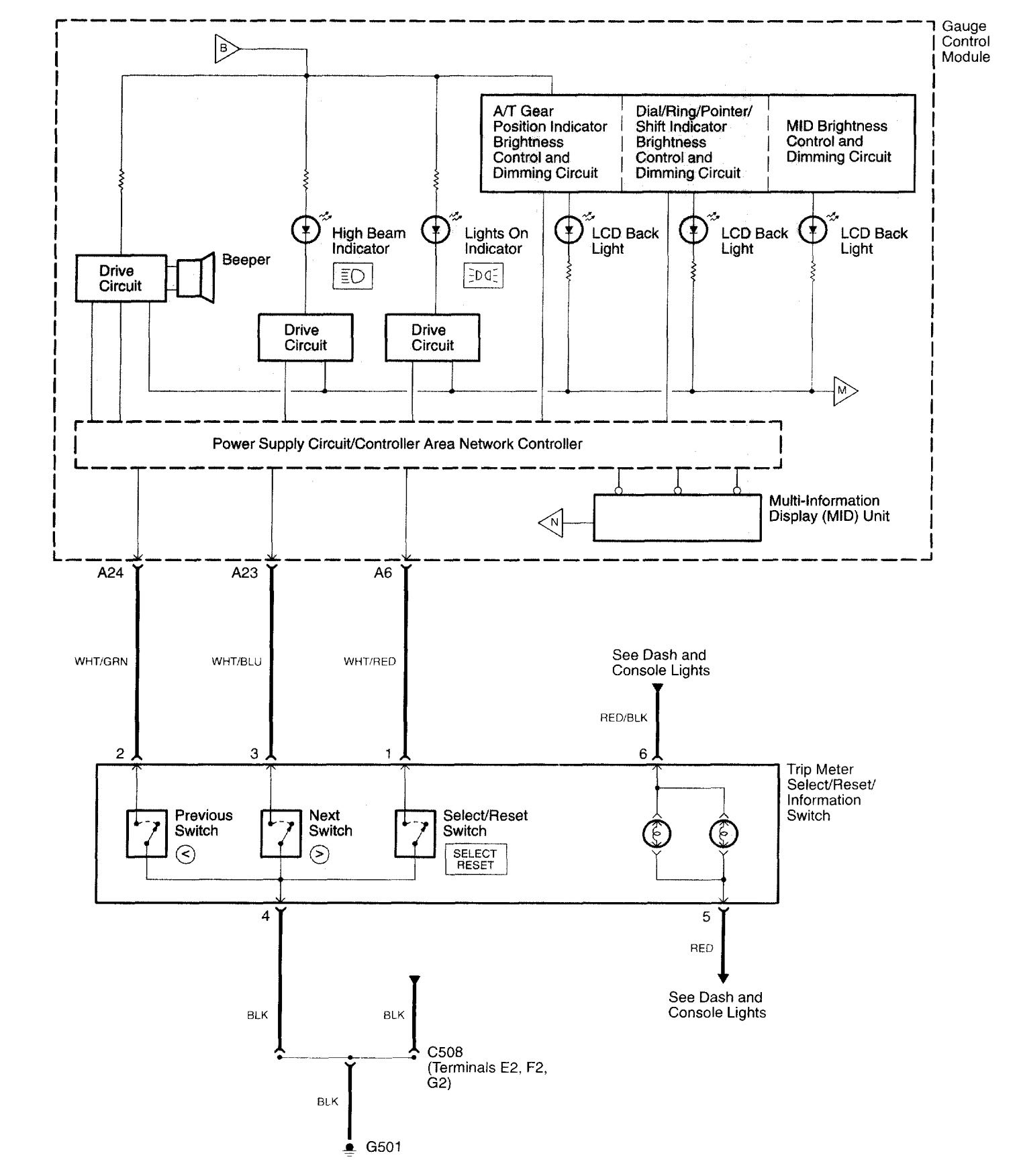

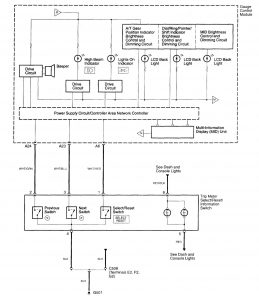

Acura TL – wiring diagram – indicator lamp (part 3)

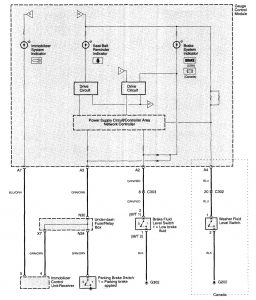

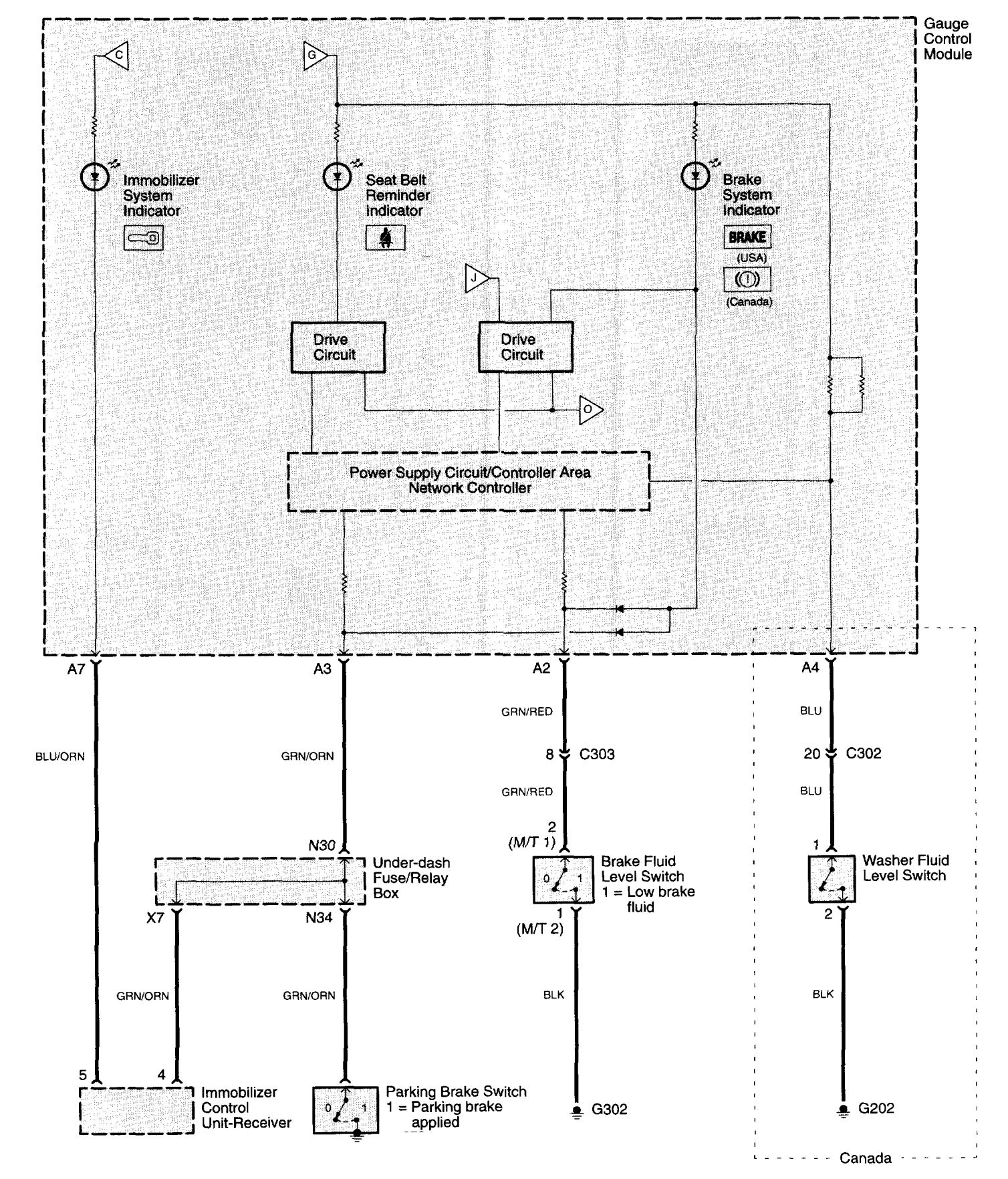

Acura TL – wiring diagram – indicator lamp (part 4)

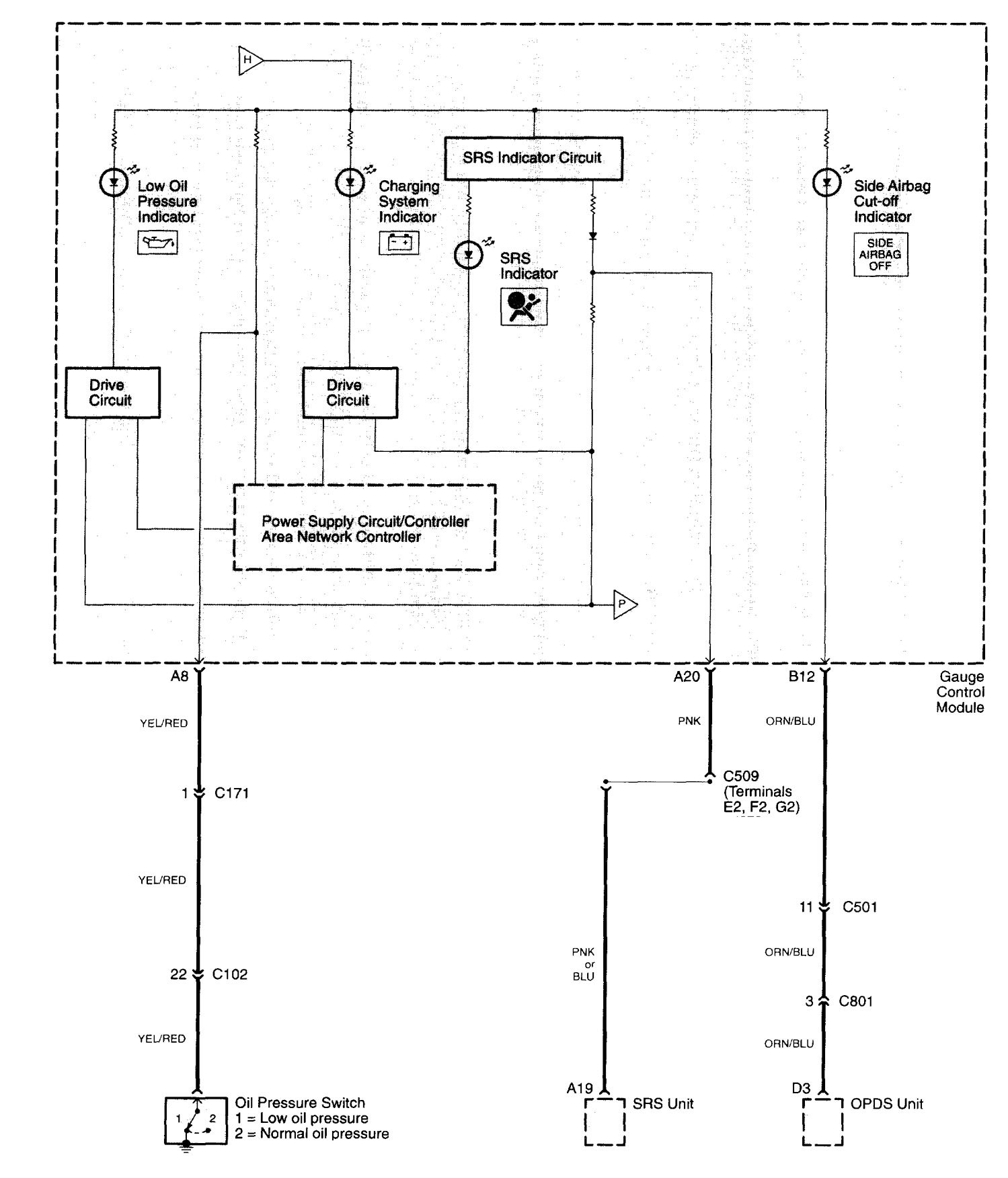

Acura TL – wiring diagram – indicator lamp (part 5)

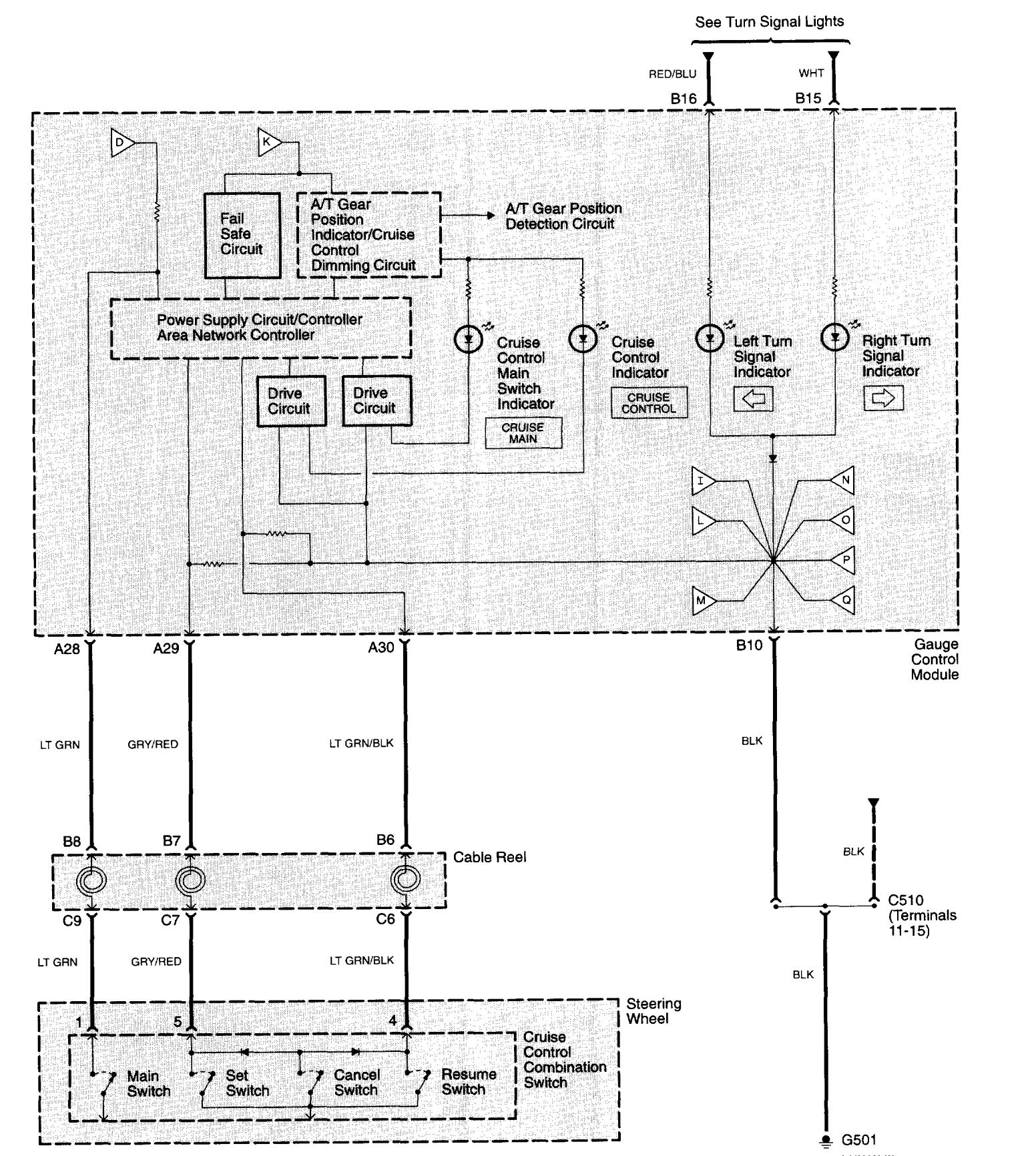

Acura TL – wiring diagram – indicator lamp (part 6)

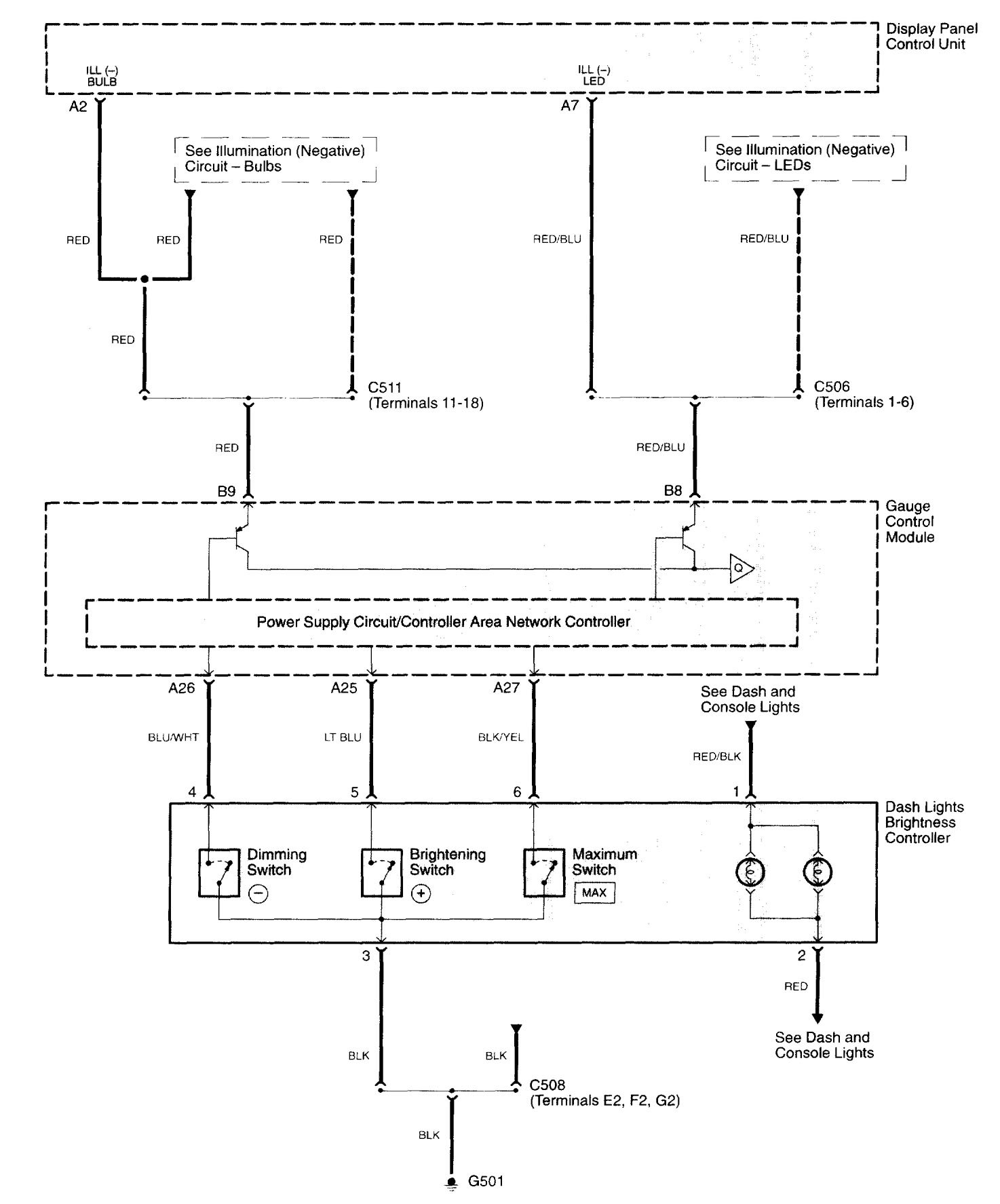

Acura TL – wiring diagram – indicator lamp (part 7)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
