Acura TL (2003 – 2006) – wiring diagram – parking aid

Acura TL (2003 – 2006) – wiring diagram – parking aid

Year of productions:  2003, 2004, 2005, 2006

Parking aid

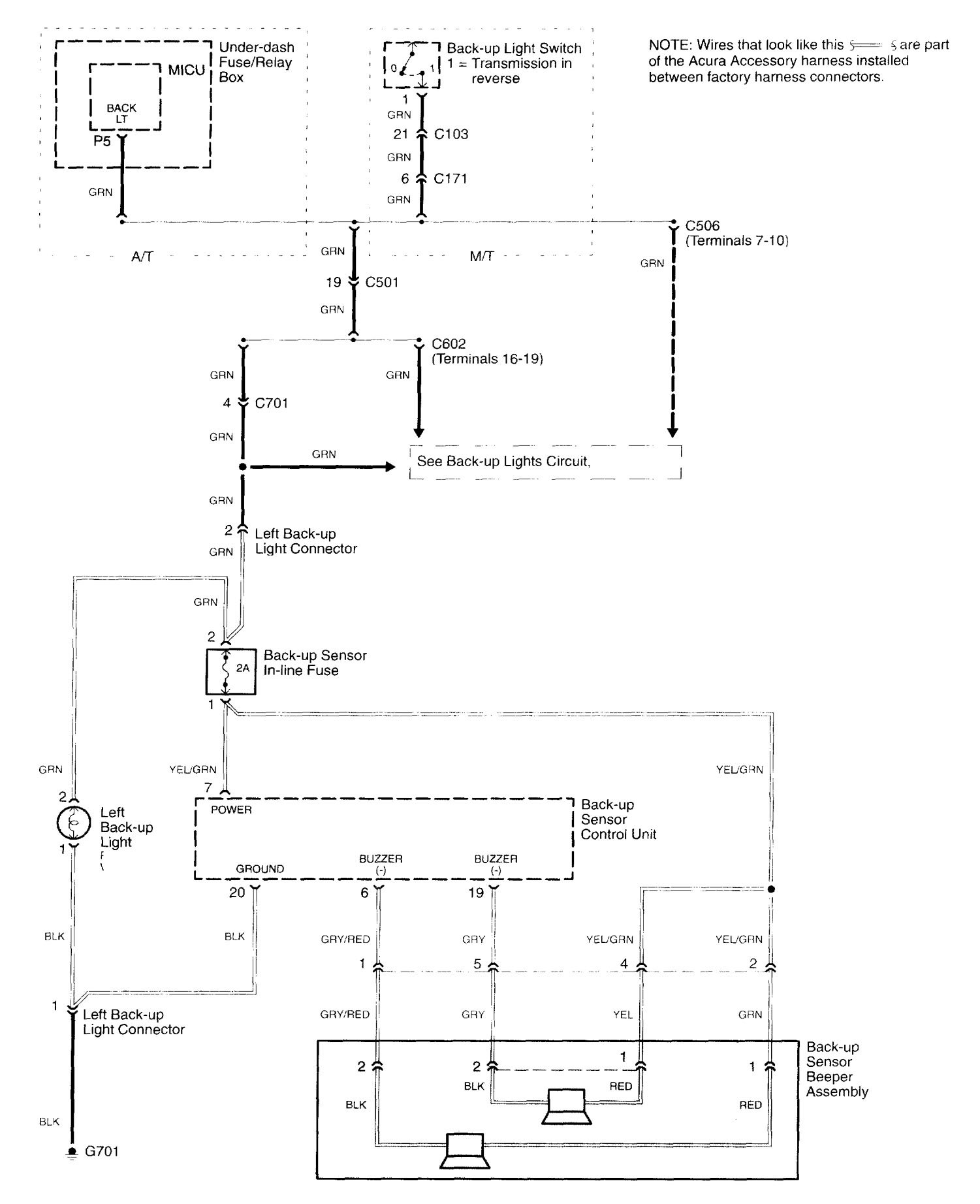

Acura TL - wiring diagram - parking aid (part 1)
Acura TL – wiring diagram – parking aid (part 1)

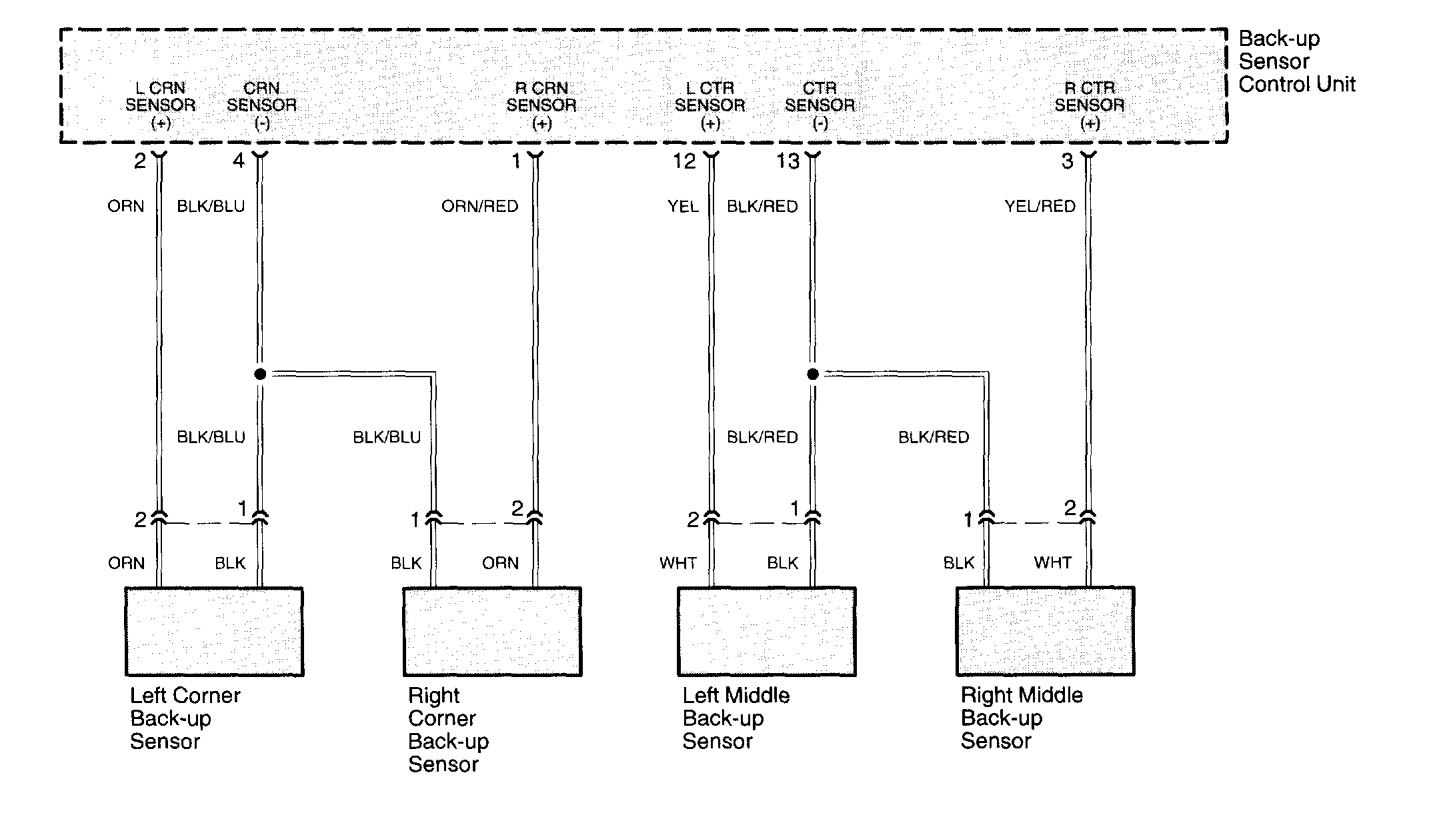

Acura TL - wiring diagram - parking aid (part 2)
Acura TL – wiring diagram – parking aid (part 2)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
