Acura TL (2002) – wiring diagrams – headlamps

Acura TL (2002) – wiring diagrams – headlamps

Year of productions:  2002

Headlamps

Version 1

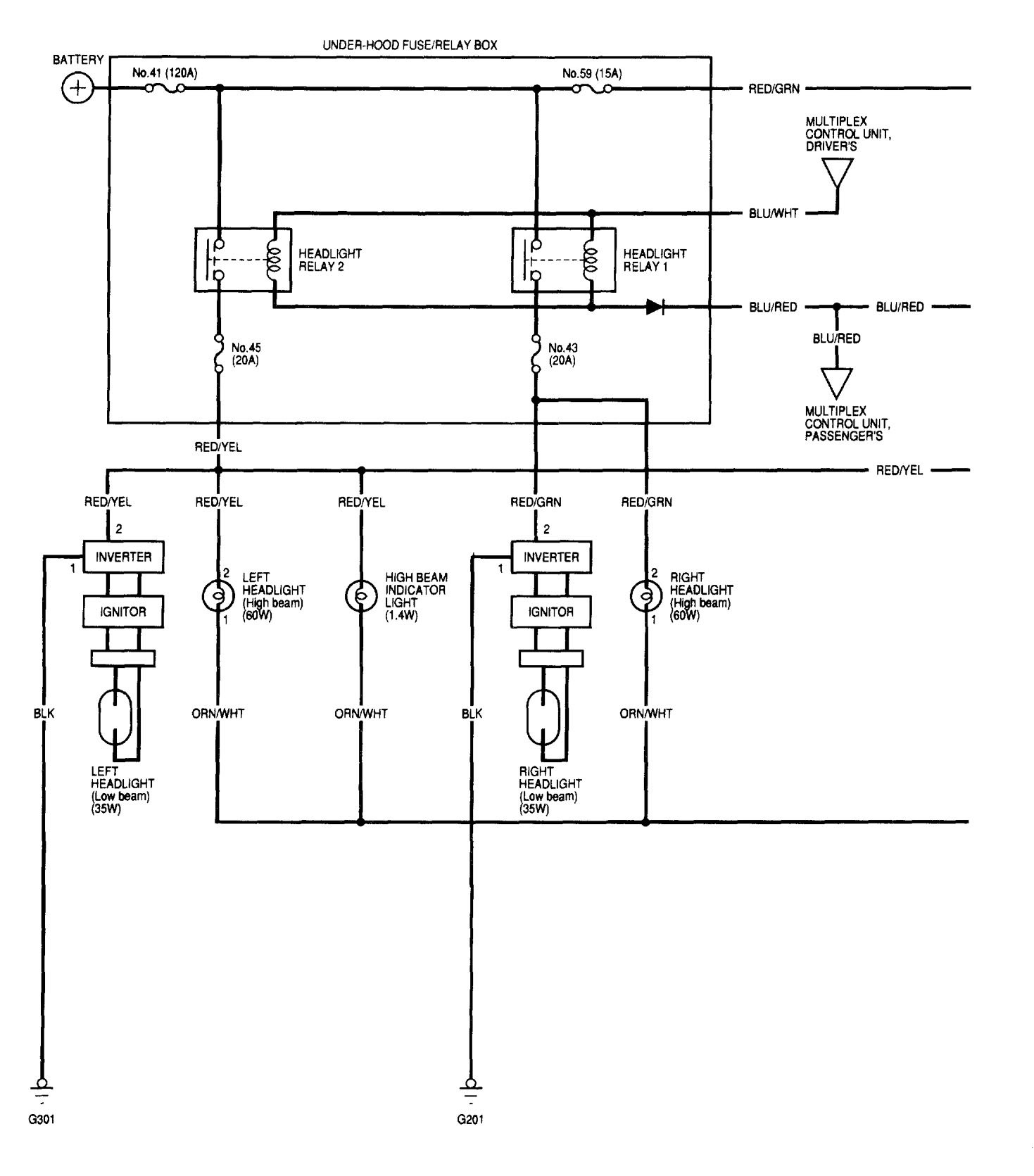

Acura TL – wiring diagram – headlamps (part 1)

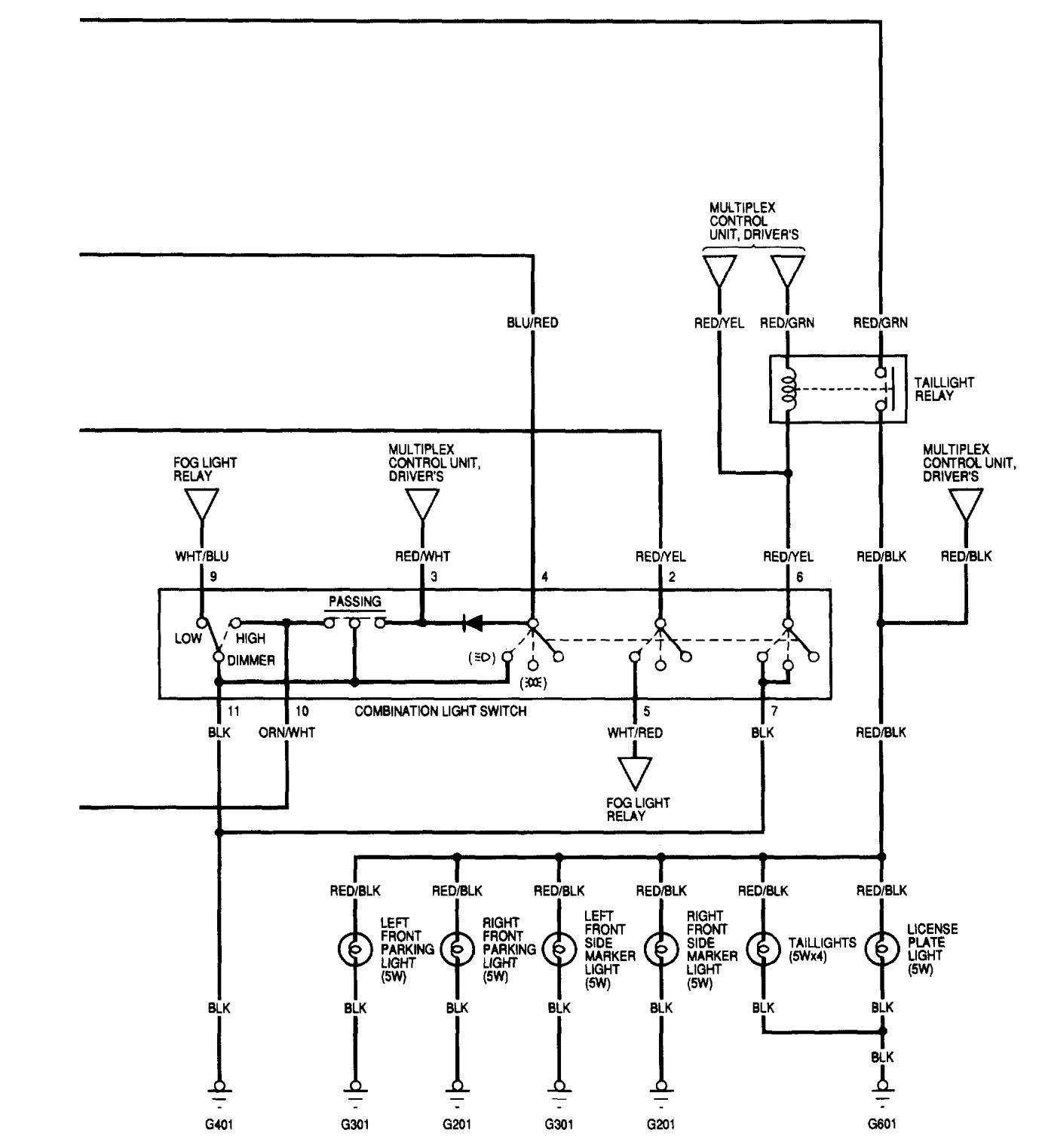

Acura TL – wiring diagram – headlamps (part 2)

Version 2

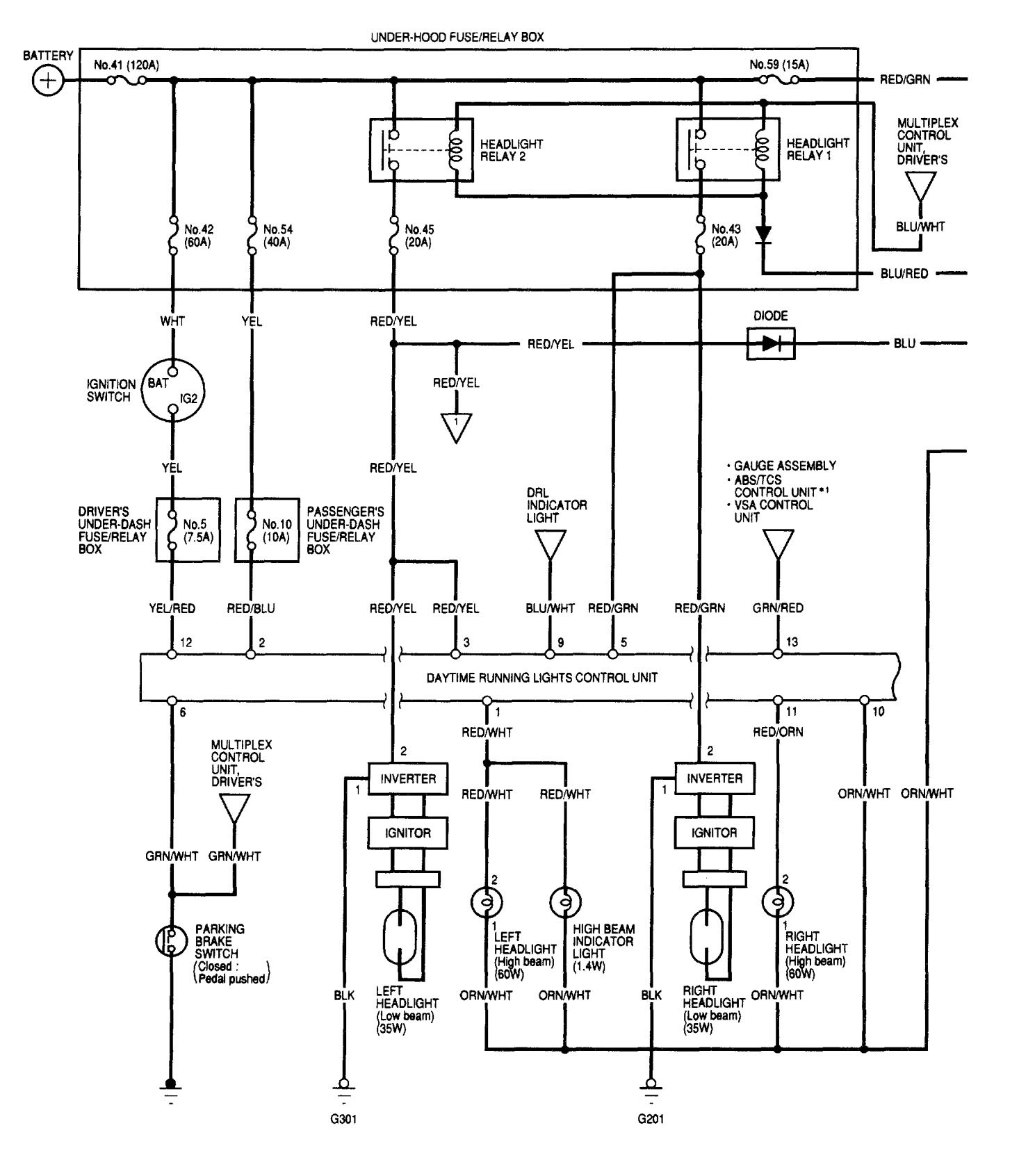

Acura TL – wiring diagram – headlamps (part 1)

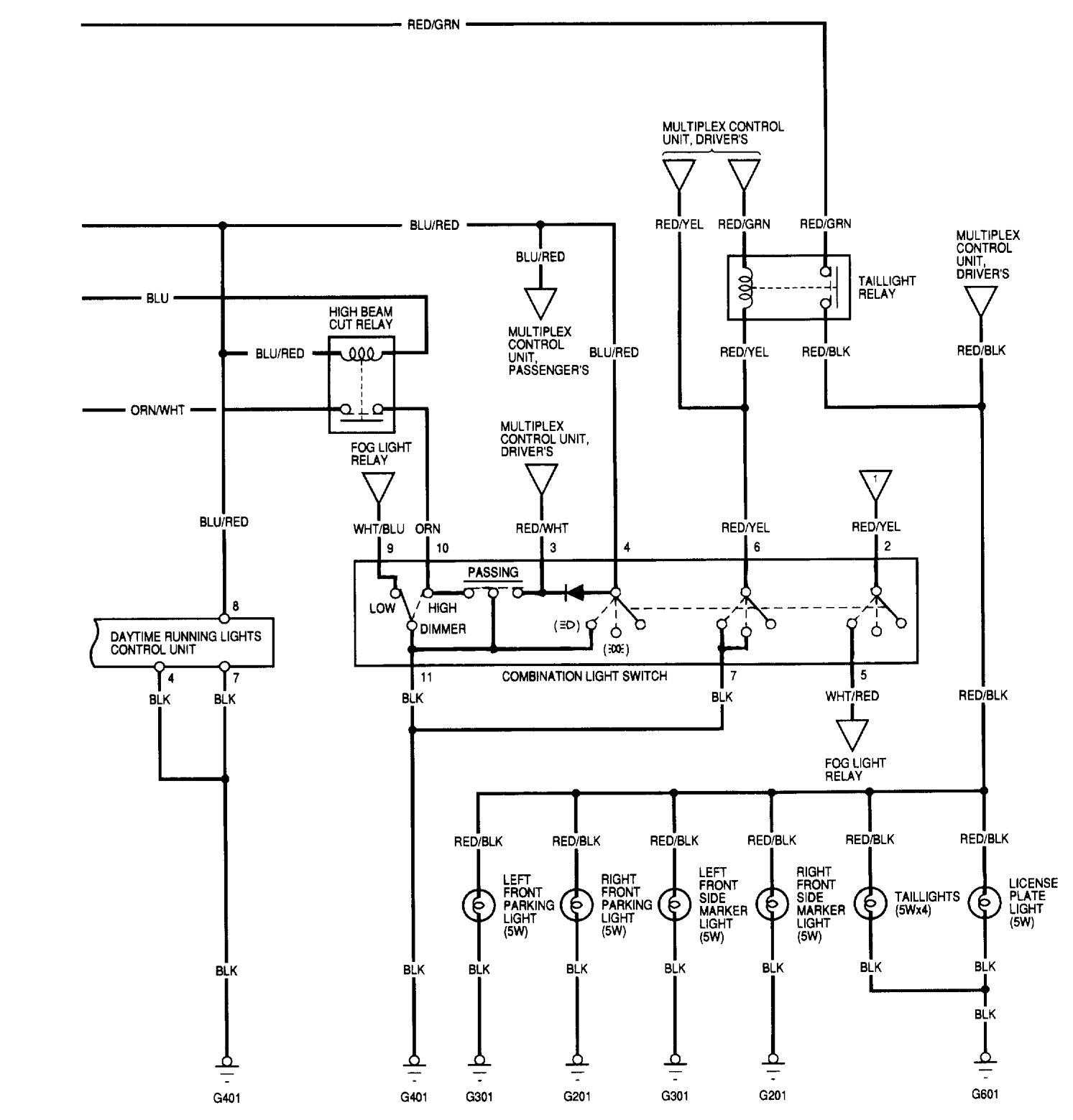

Acura TL – wiring diagram – headlamps (part 2)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
