Acura TL (2001) – wiring diagrams – fuse panel

Acura TL (2001) – wiring diagrams – fuse panel

Year of productions:  2001

Fuse panel

Version 1

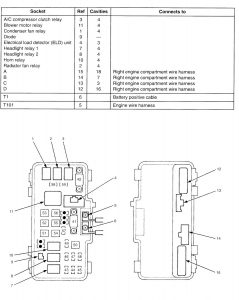

Acura TL – wiring diagram – fuse panel (part 1)

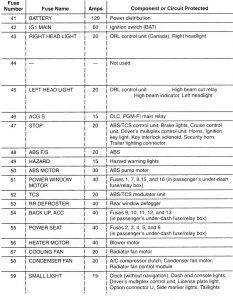

Acura TL – wiring diagram – fuse panel (part 2)

Version 2

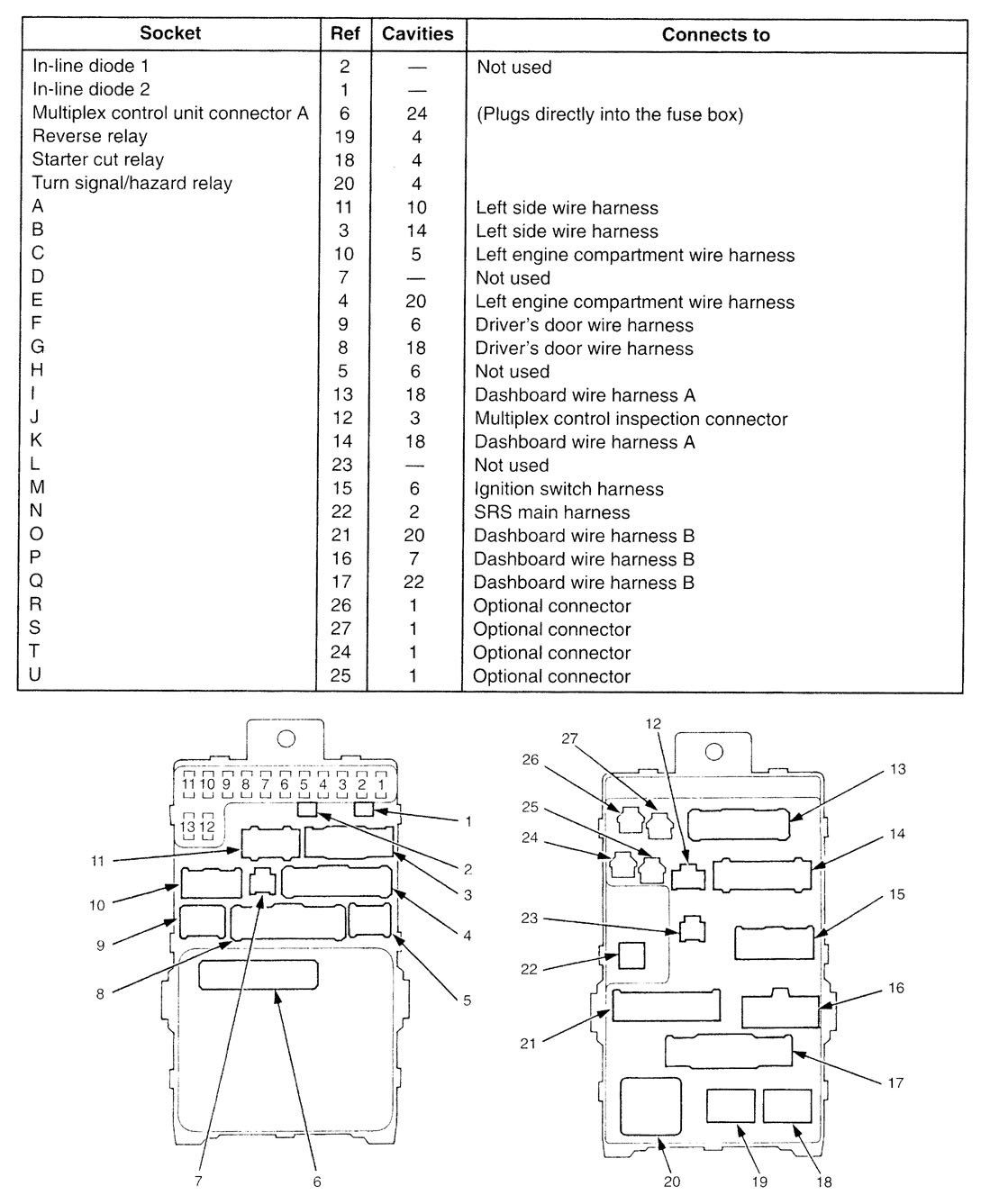

Acura TL – wiring diagram – fuse panel (part 1)

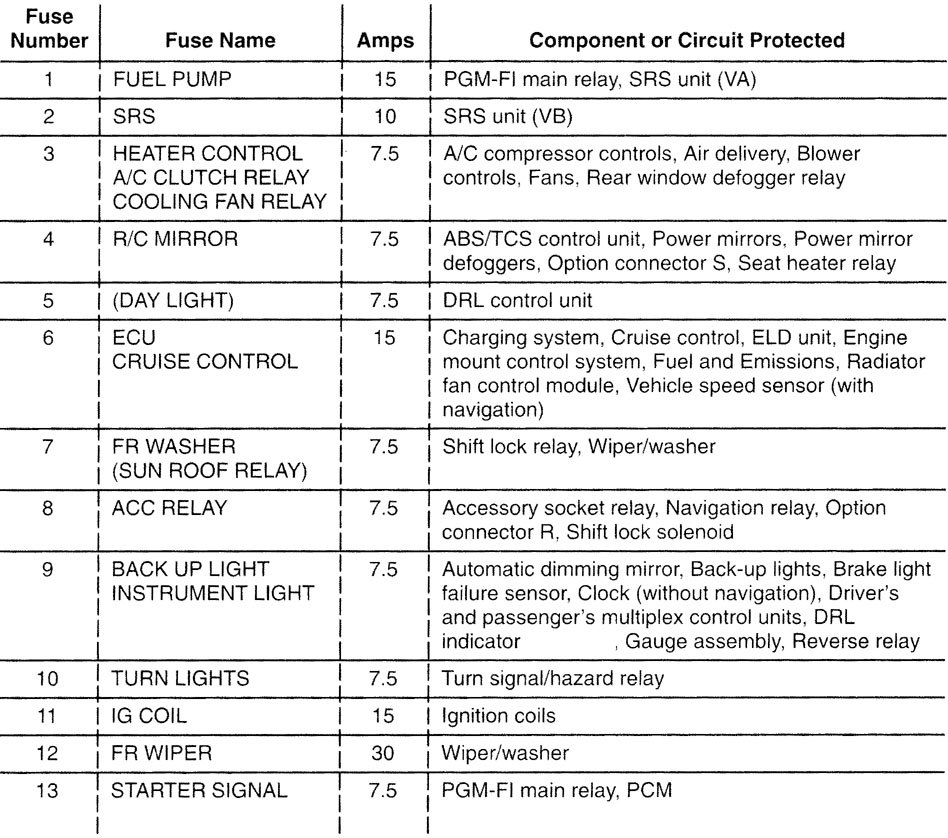

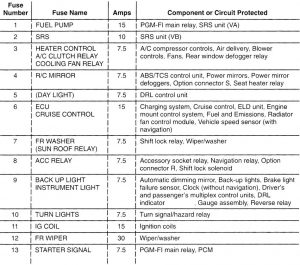

Acura TL – wiring diagram – fuse panel (part 2)

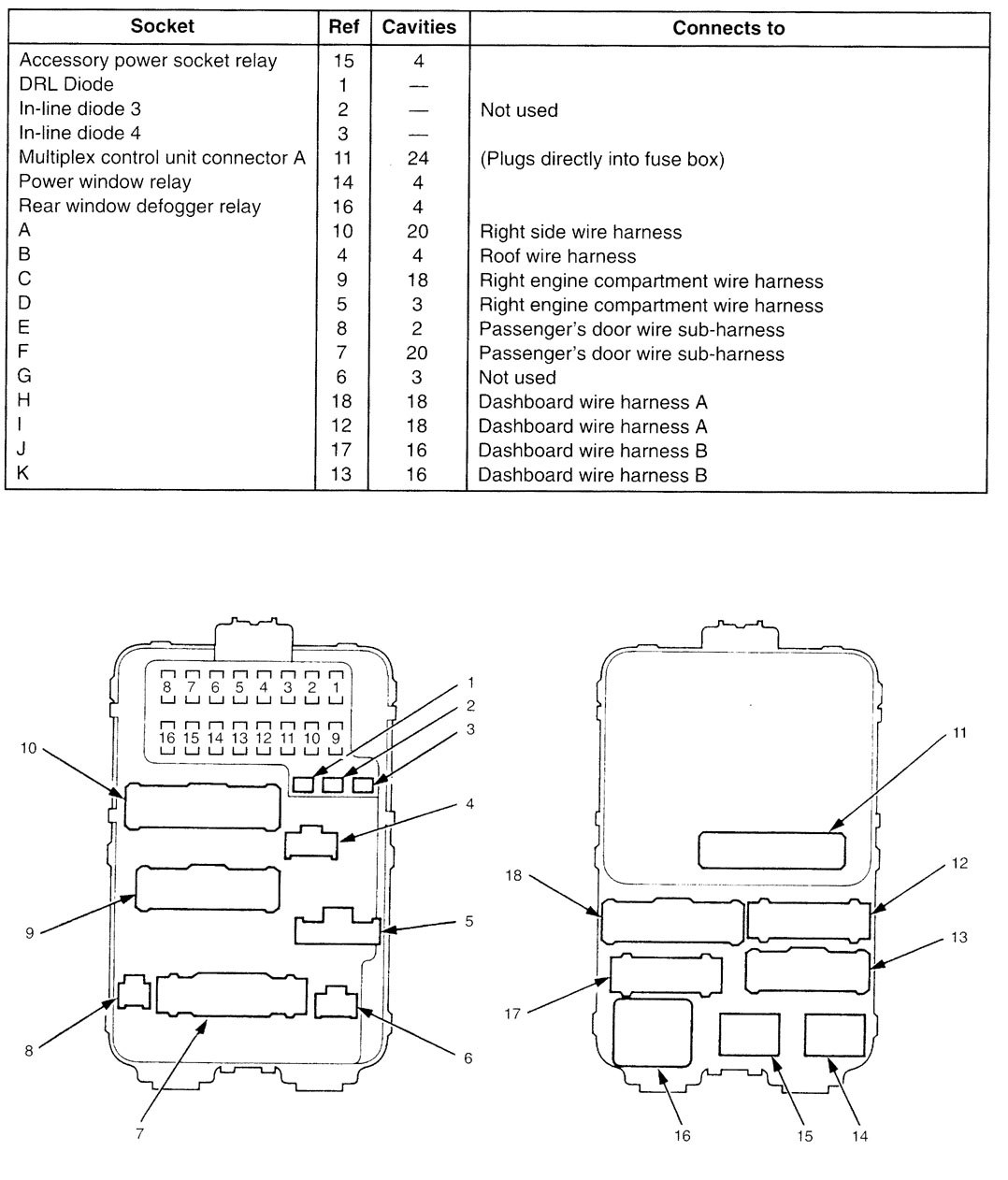

Acura TL – wiring diagram – fuse panel (part 3)

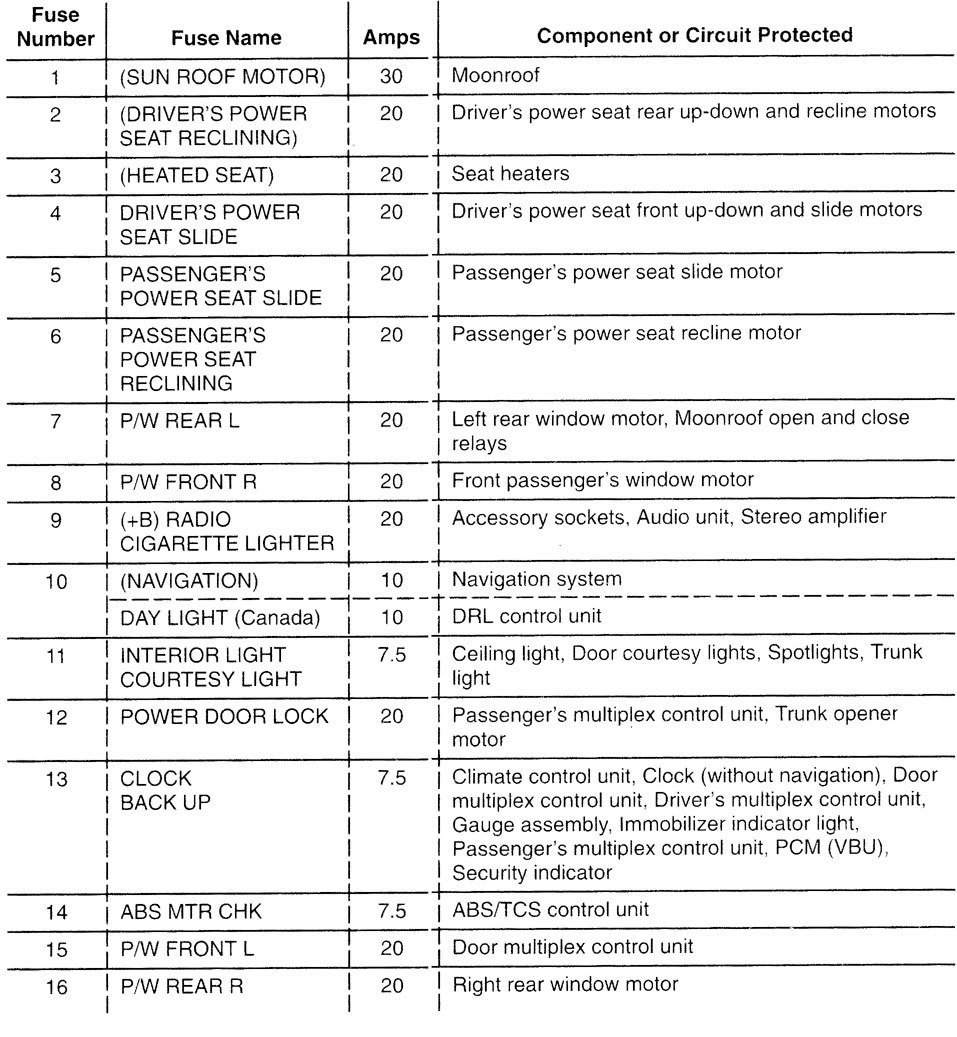

Acura TL – wiring diagram – fuse panel (part 4)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
