Acura TL (2000) – wiring diagrams – fuse panel

Acura TL (2000) – wiring diagrams – fuse panel

Year of productions:  2000

Fuse panel

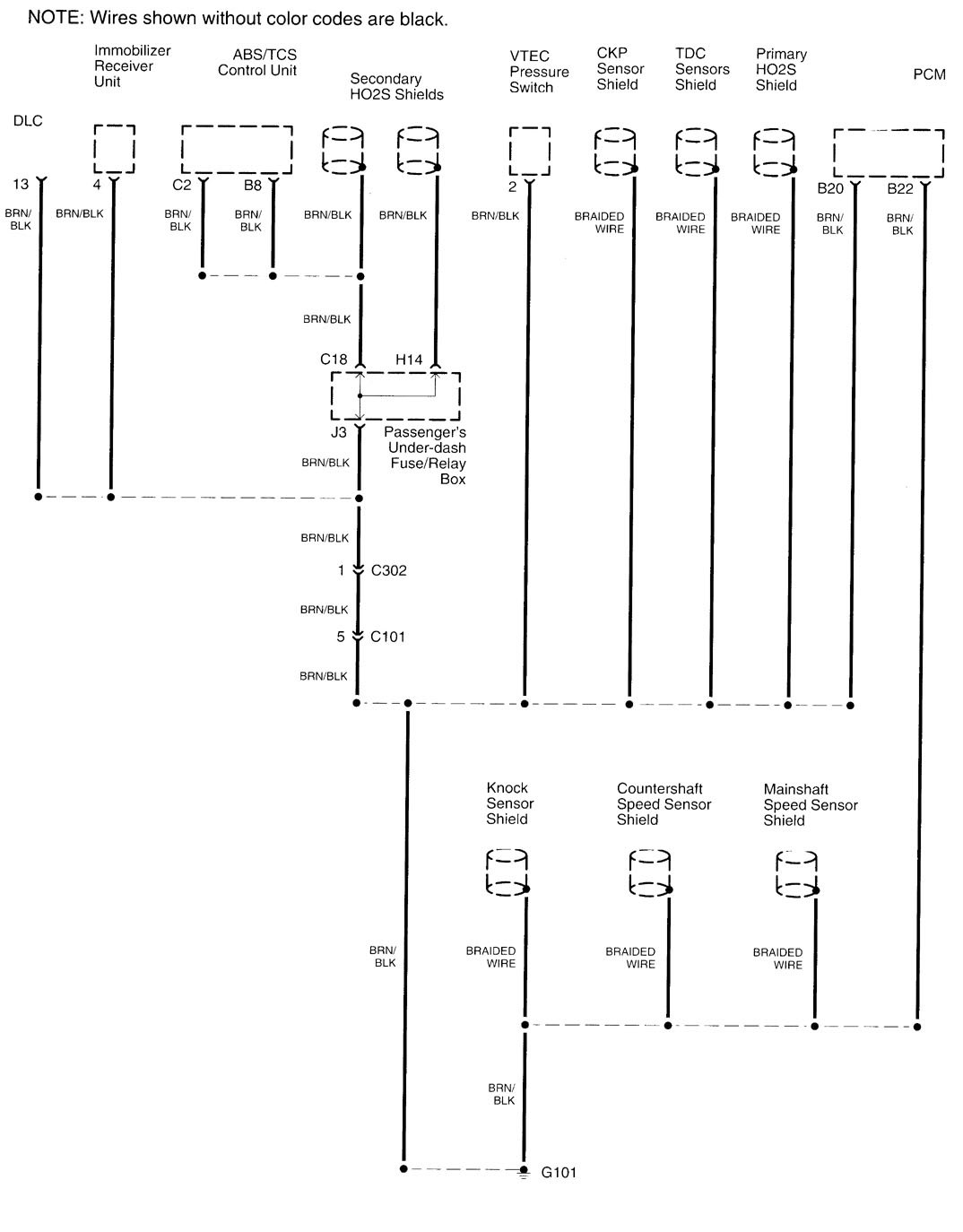

Acura TL – wiring diagram – fuse panel (part 1)

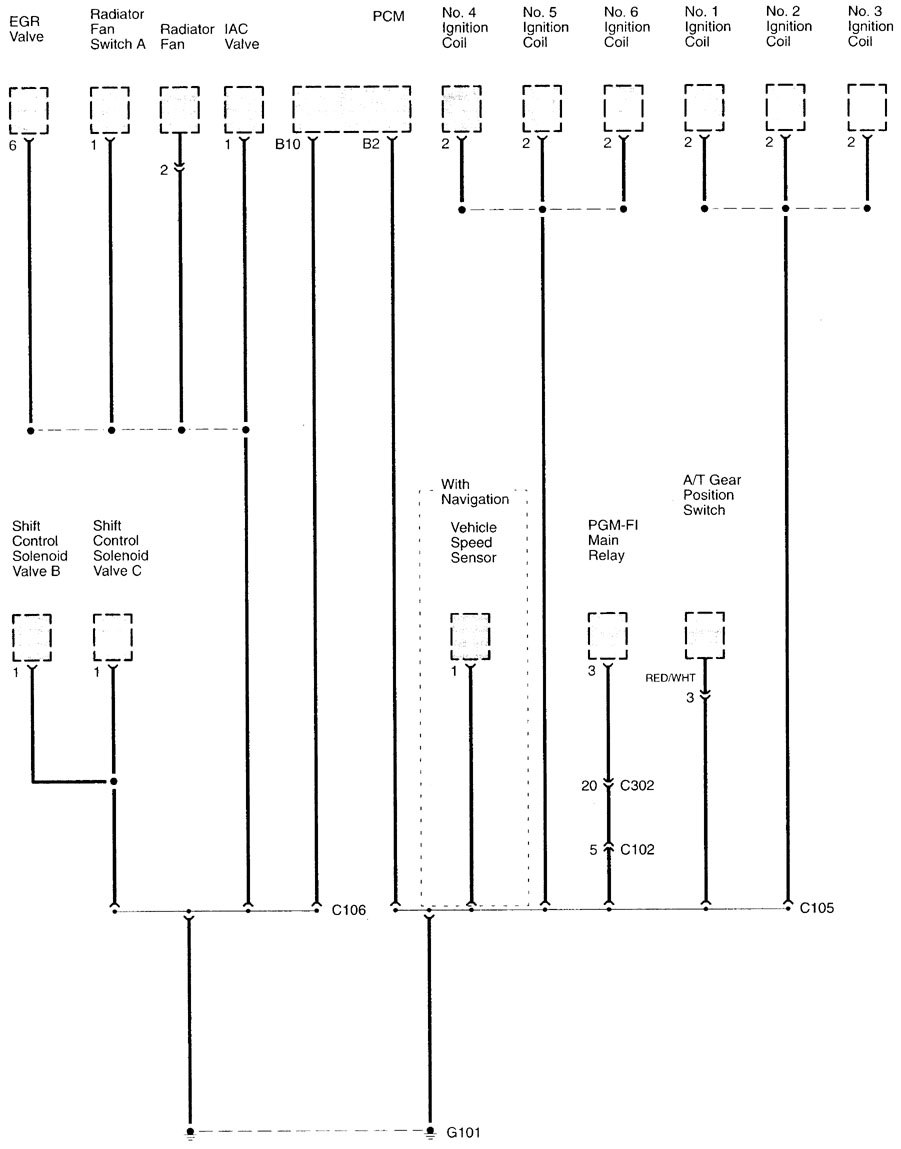

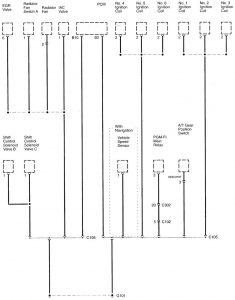

Acura TL – wiring diagram – fuse panel (part 2)

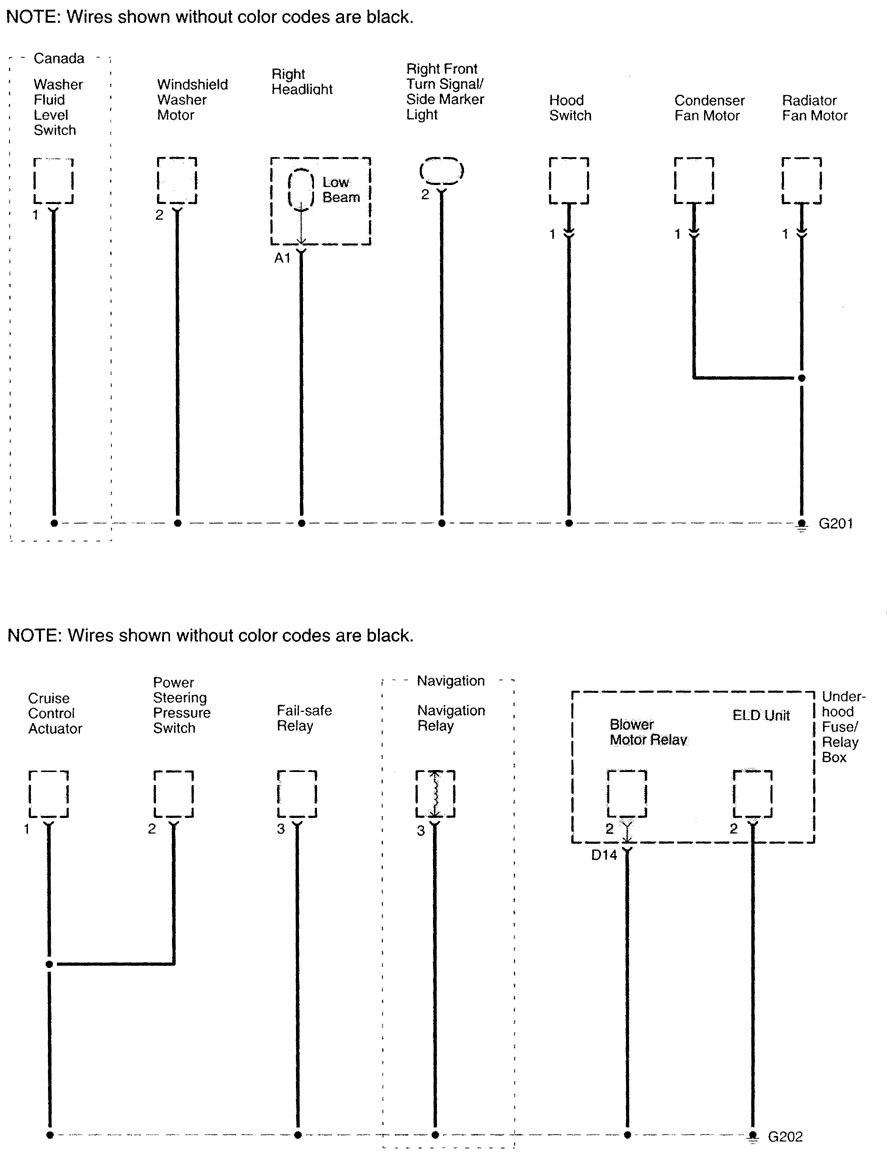

Acura TL – wiring diagram – fuse panel (part 3)

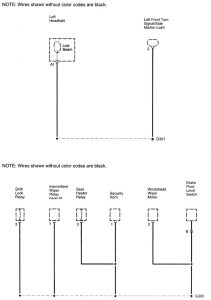

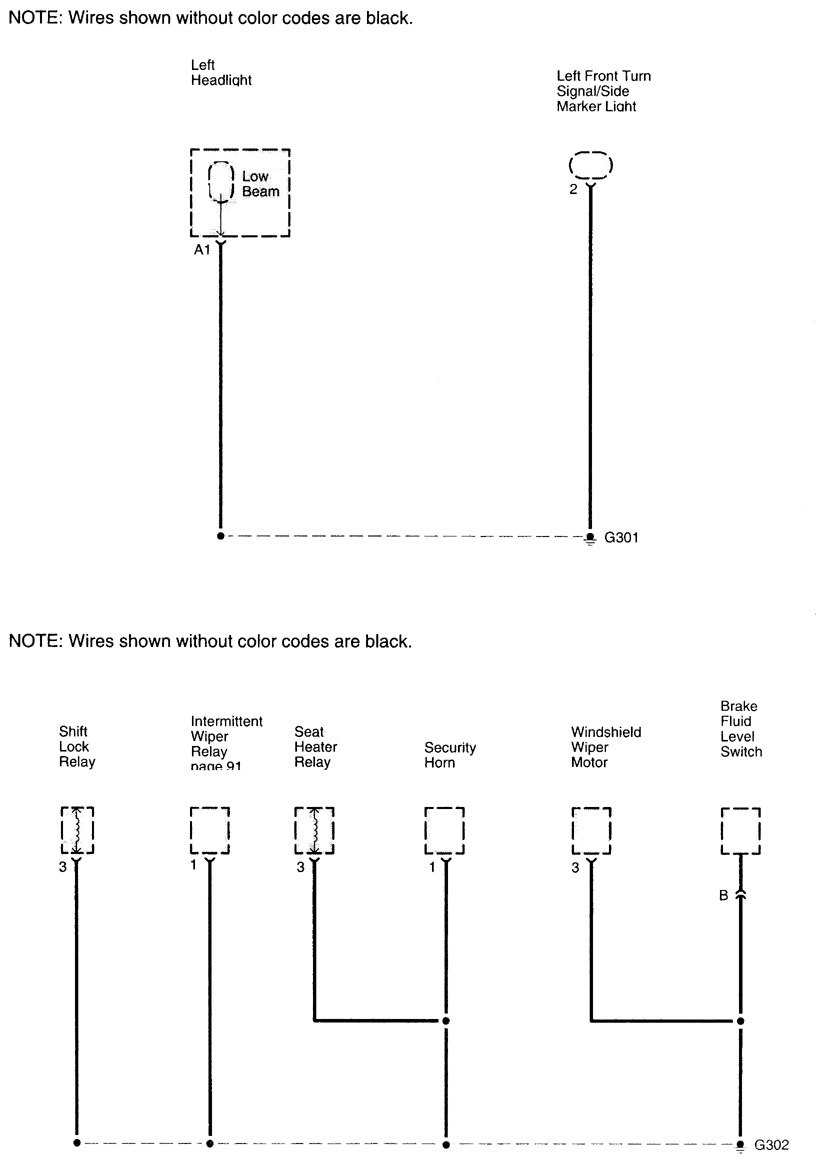

Acura TL – wiring diagram – fuse panel (part 4)

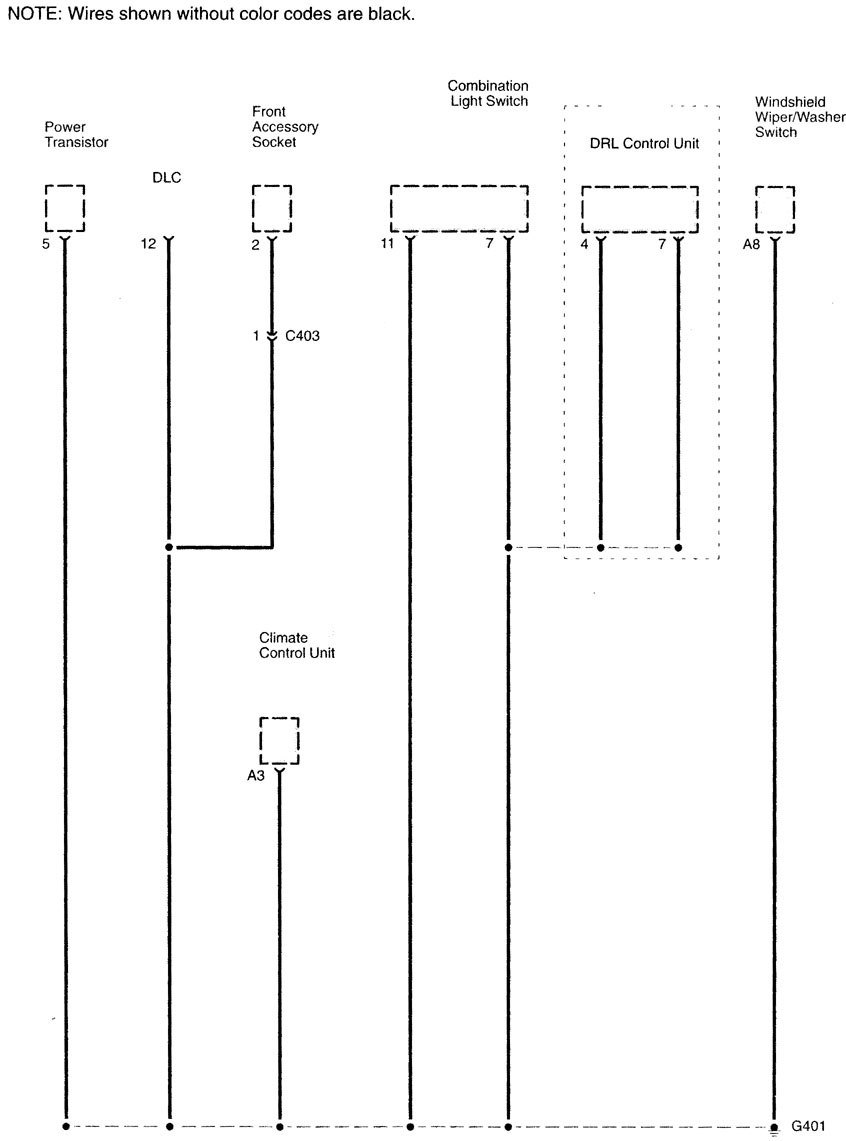

Acura TL – wiring diagram – fuse panel (part 5)

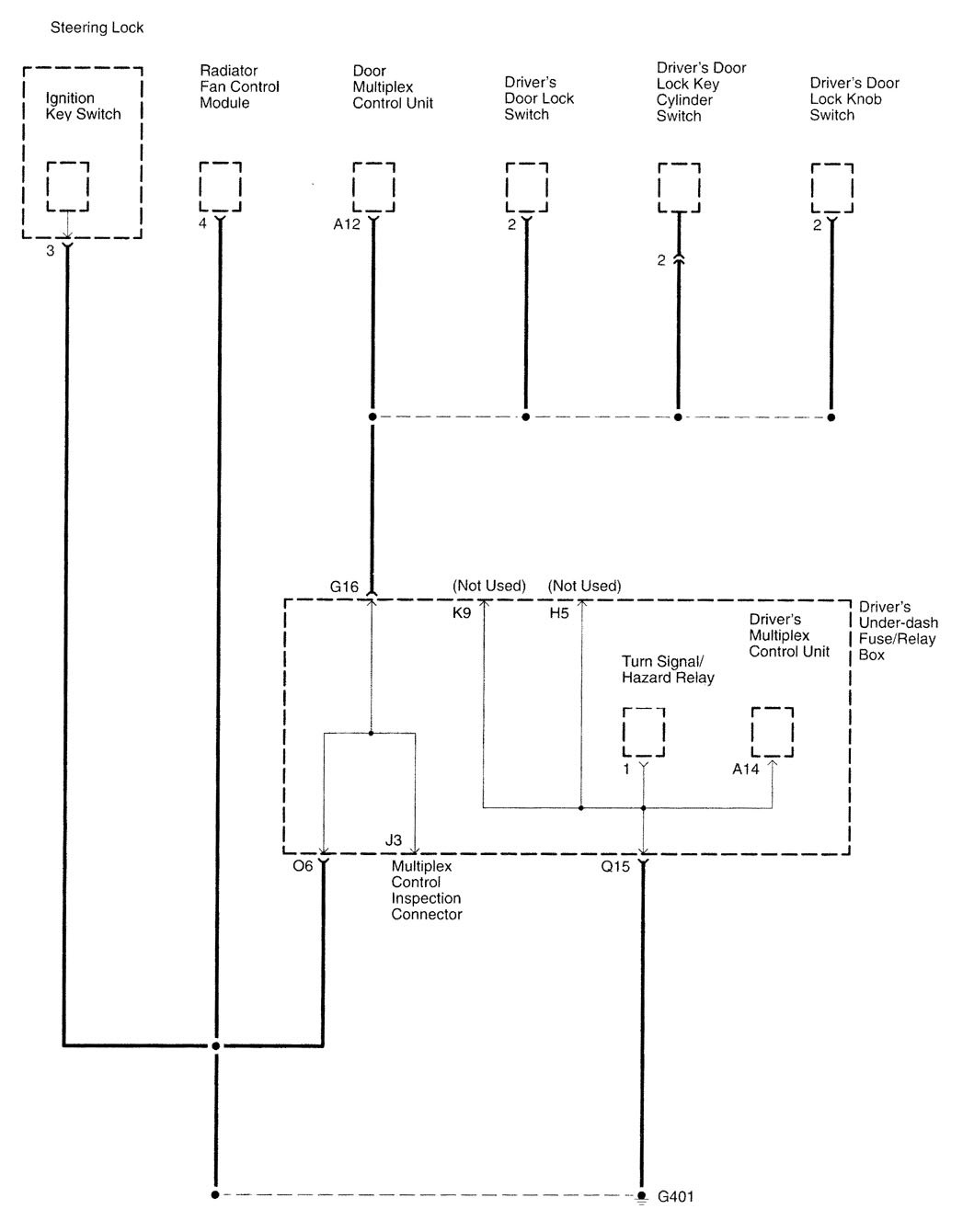

Acura TL – wiring diagram – fuse panel (part 6)

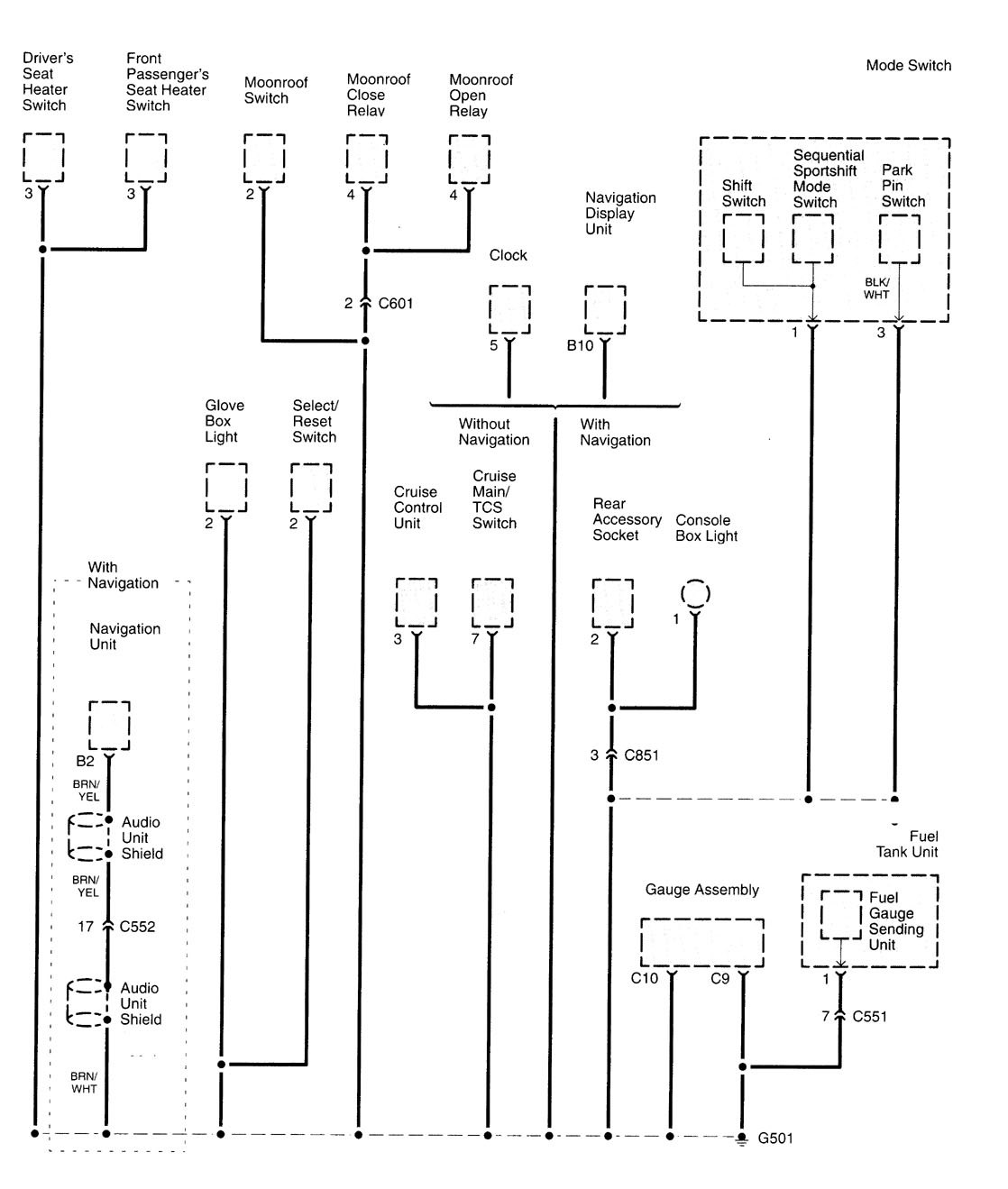

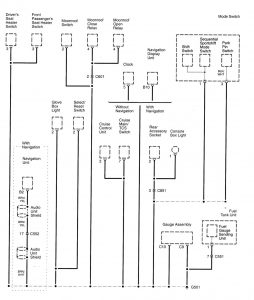

Acura TL – wiring diagram – fuse panel (part 7)

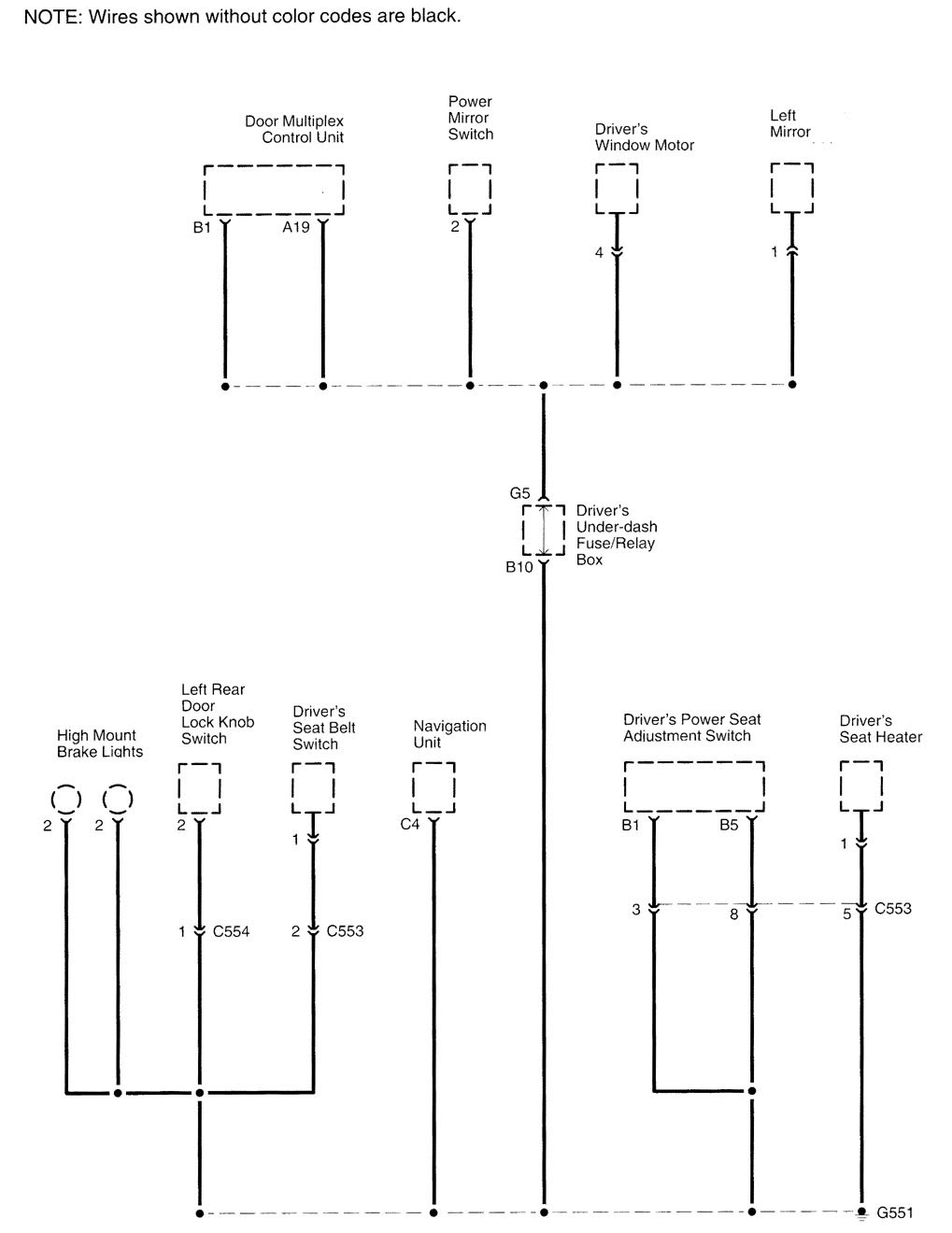

Acura TL – wiring diagram – fuse panel (part 8)

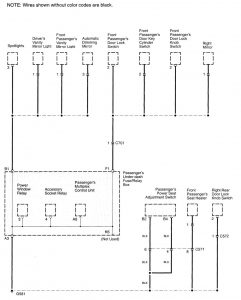

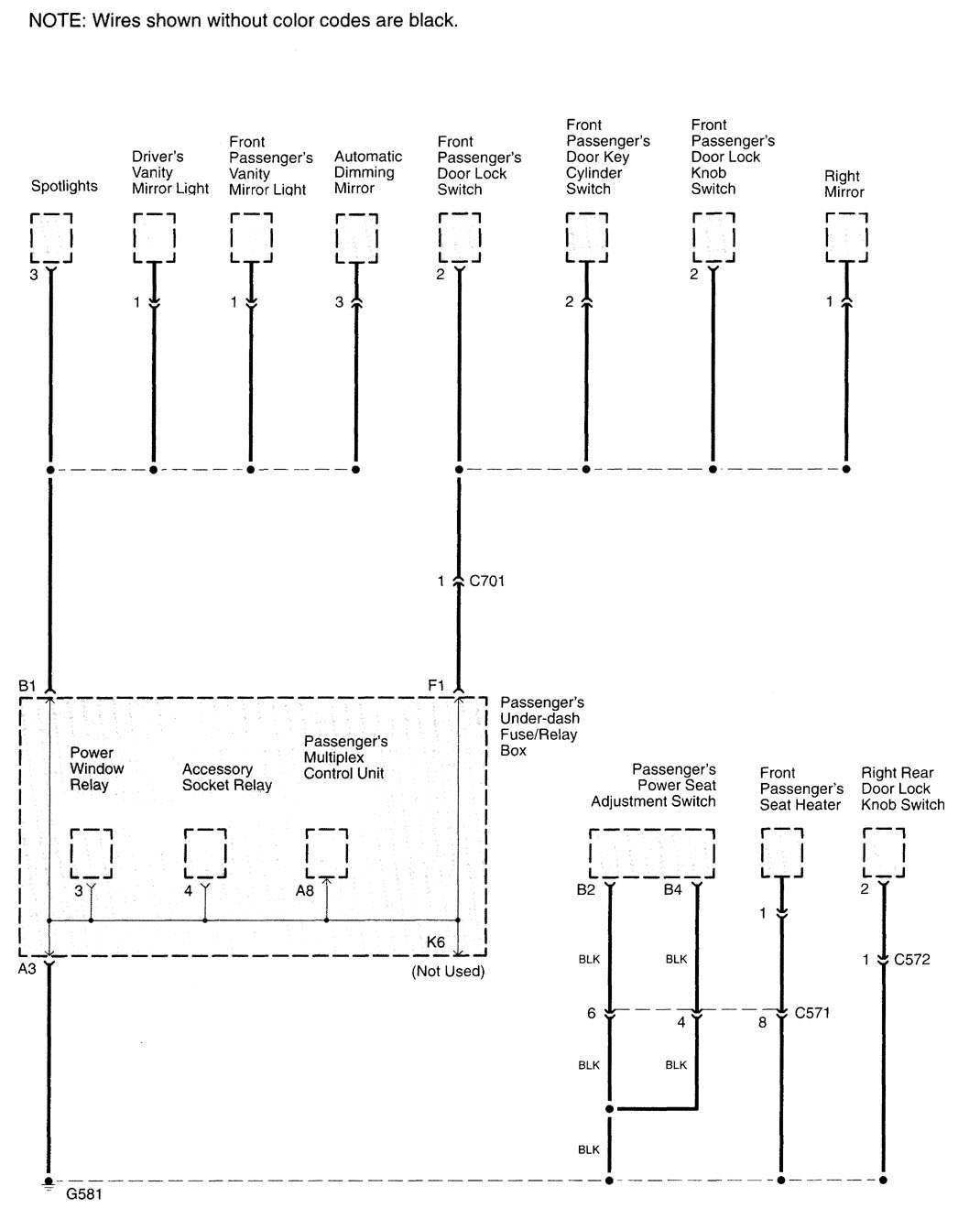

Acura TL – wiring diagram – fuse panel (part 9)

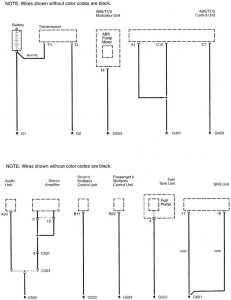

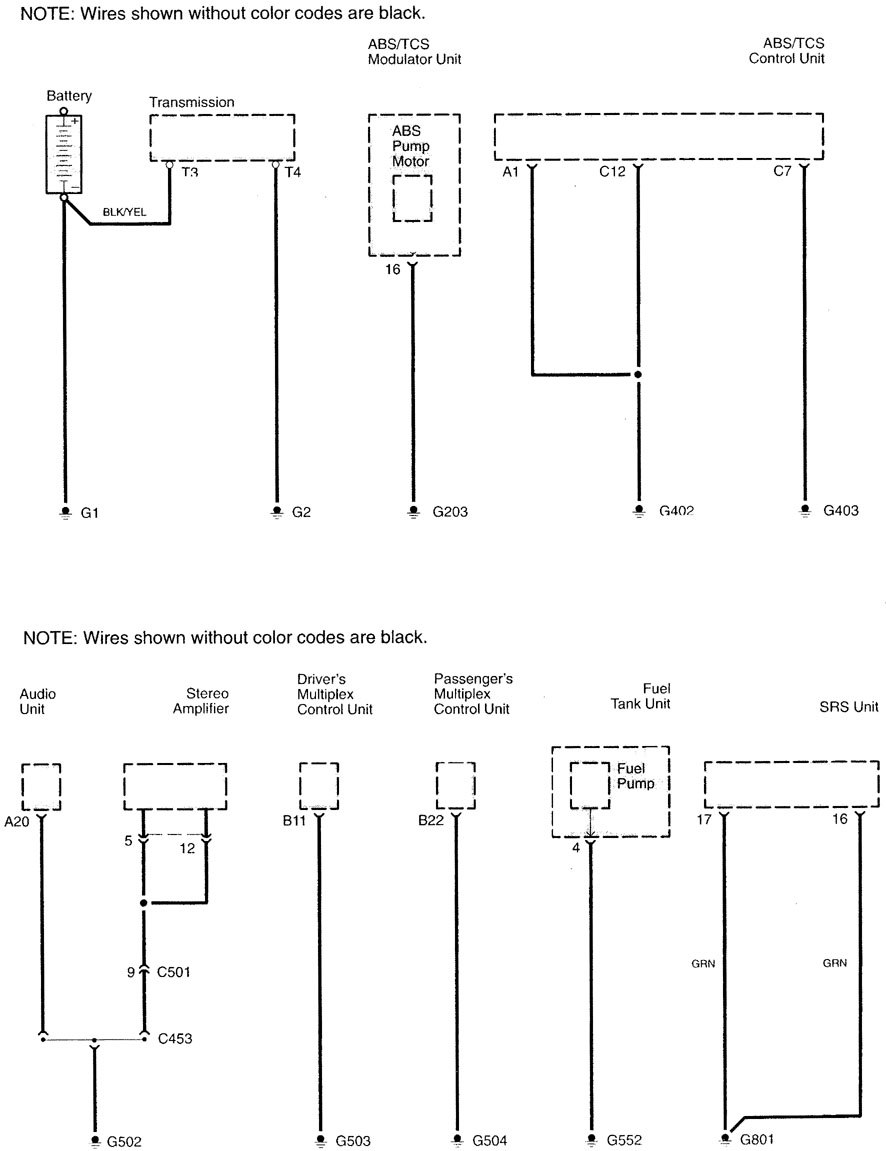

Acura TL – wiring diagram – fuse panel (part 10)

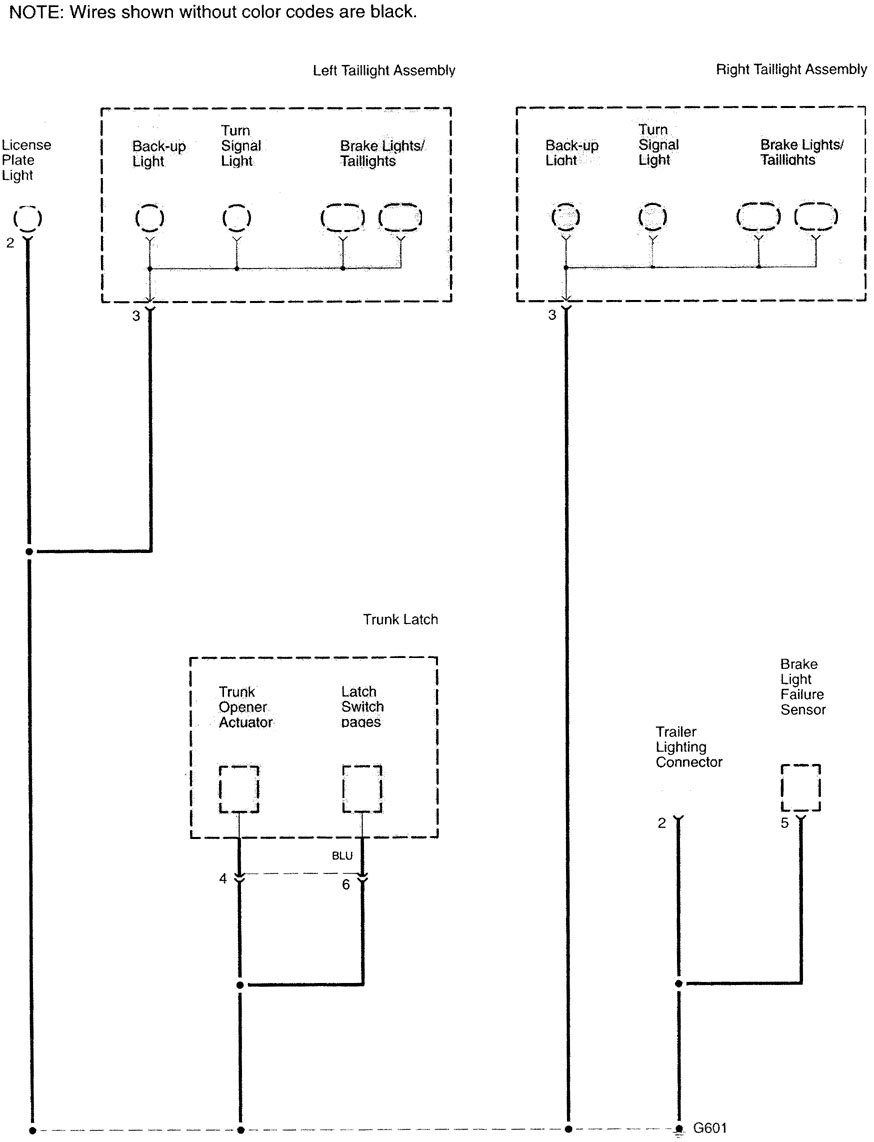

Acura TL – wiring diagram – fuse panel (part 11)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
