Acura TL (1996 – 1997) – wiring diagrams – vanity mirror lamp

Acura TL (1996 – 1997) – wiring diagrams – vanity mirror lamp

Year of productions:  1996, 1997

Vanity mirror lamp

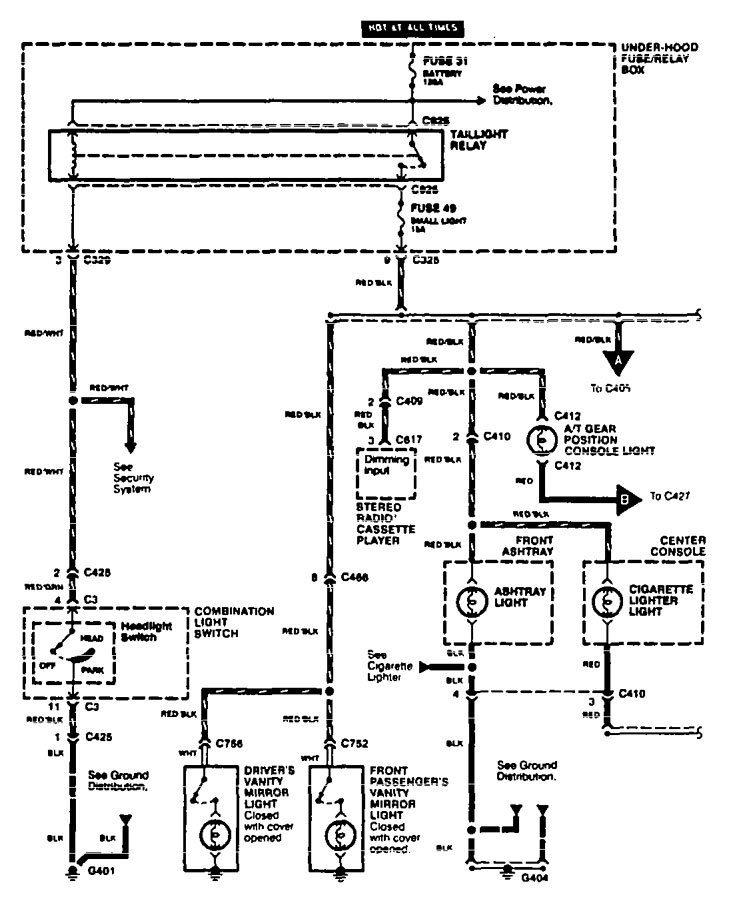

Acura TL – wiring diagram – vanity mirror lamp (part 1)

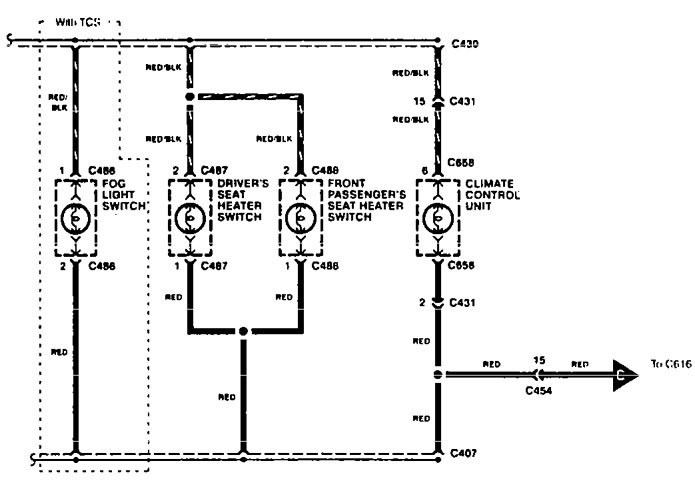

Acura TL – wiring diagram – vanity mirror lamp (part 2)

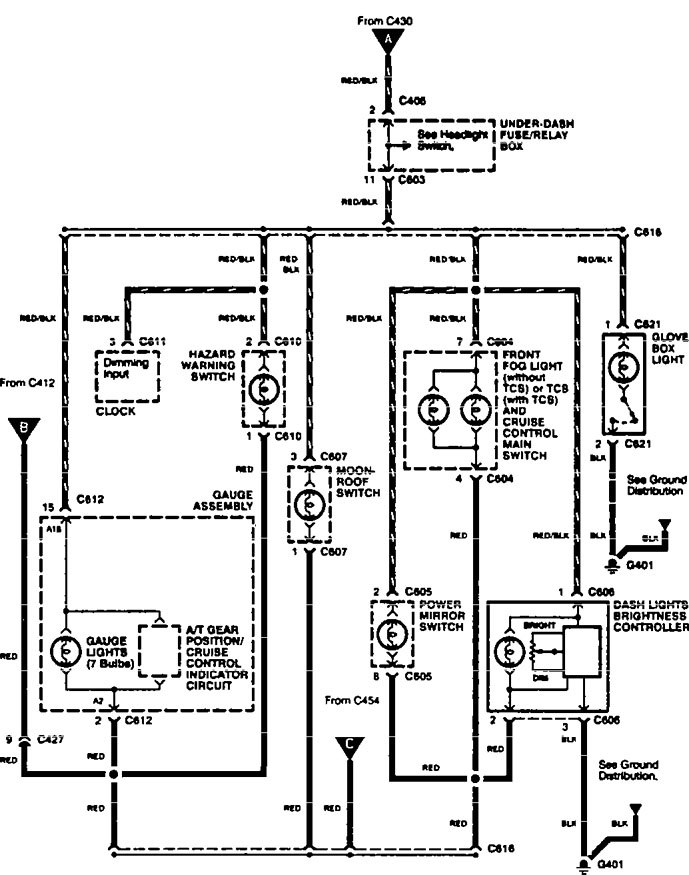

Acura TL – wiring diagram – vanity mirror lamp (part 3)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
