Acura TL (1995 – 1997) – wiring diagrams – indicator lamp

Acura TL (1995 – 1997) – wiring diagrams – indicator lamp

Year of productions:  1995, 1996, 1997

Indicator lamp

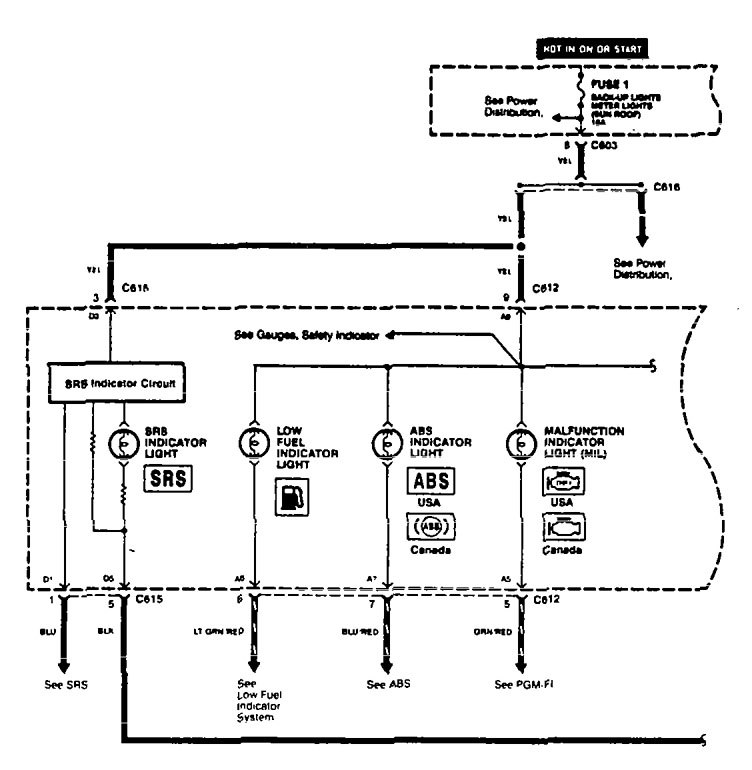

Acura TL – wiring diagram – indicator lamp (part 1)

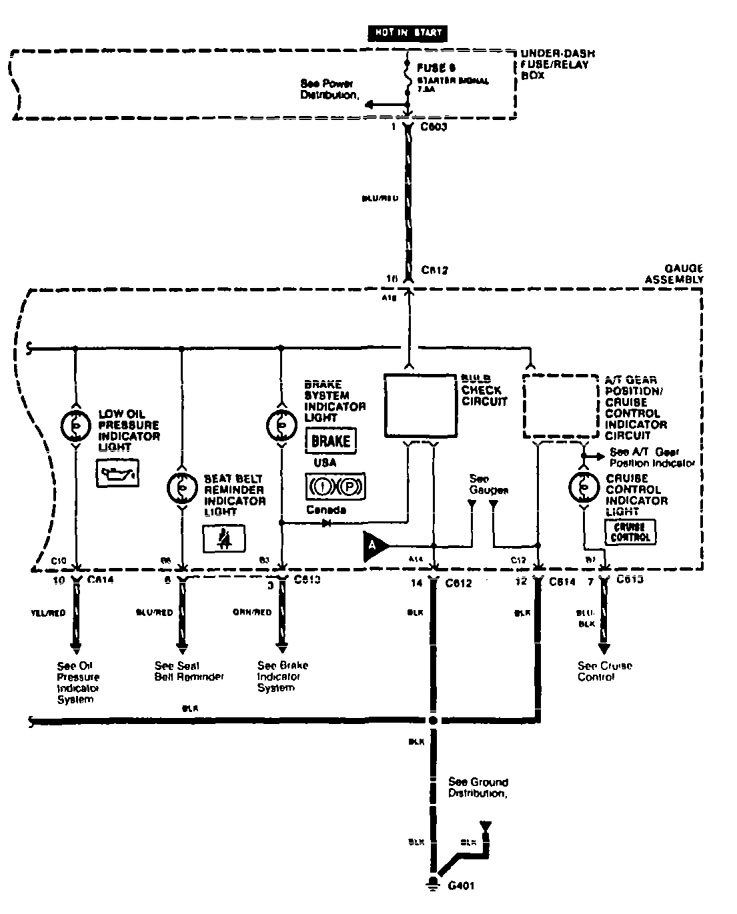

Acura TL – wiring diagram – indicator lamp (part 2)

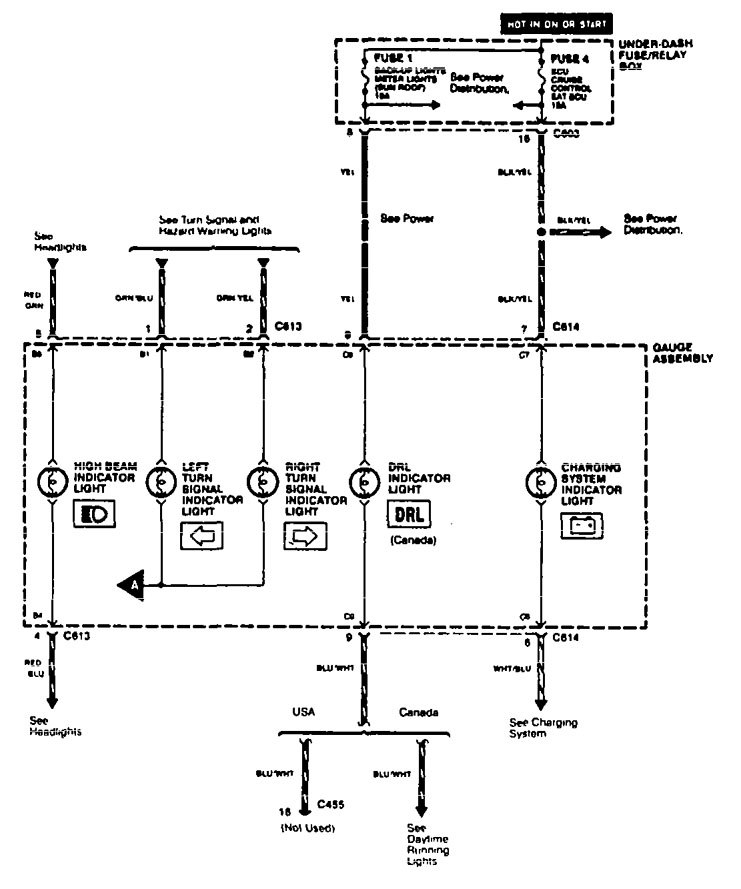

Acura TL – wiring diagram – indicator lamp (part 3)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
