Acura SLX (1997) – wiring diagrams – exterior lighting

Acura SLX (1997) – wiring diagrams – exterior lighting

Year of productions:  1997

Exterior lighting

Version 1

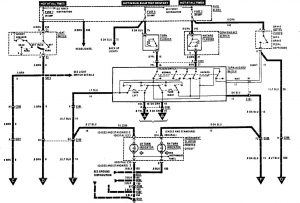

Acura SLX - wiring diagram - exterior lighting (part 1)
Acura SLX – wiring diagram – exterior lighting (part 1)

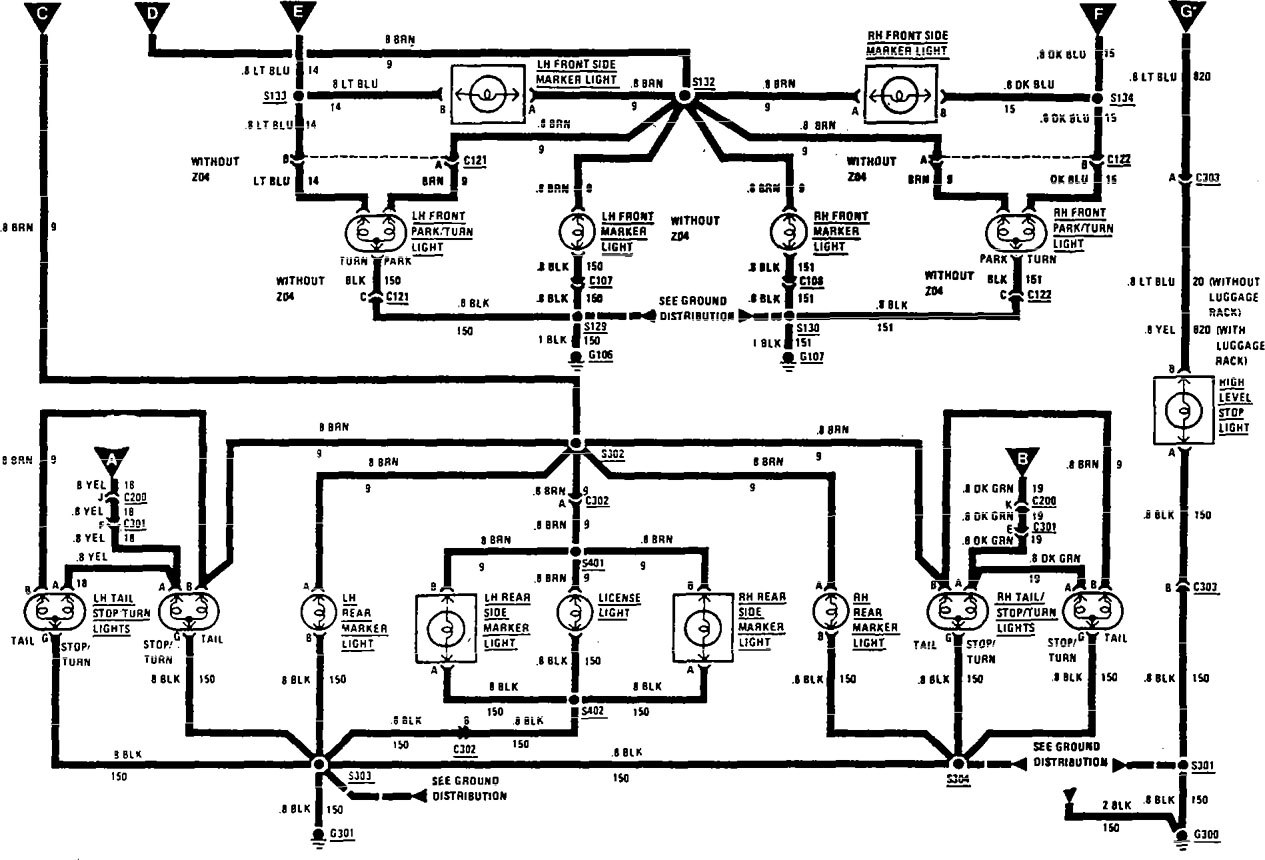

Acura SLX - wiring diagram - exterior lighting (part 2)
Acura SLX – wiring diagram – exterior lighting (part 2)

Version 2

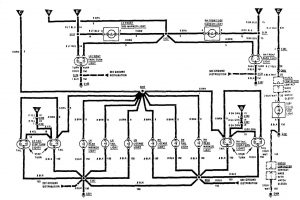

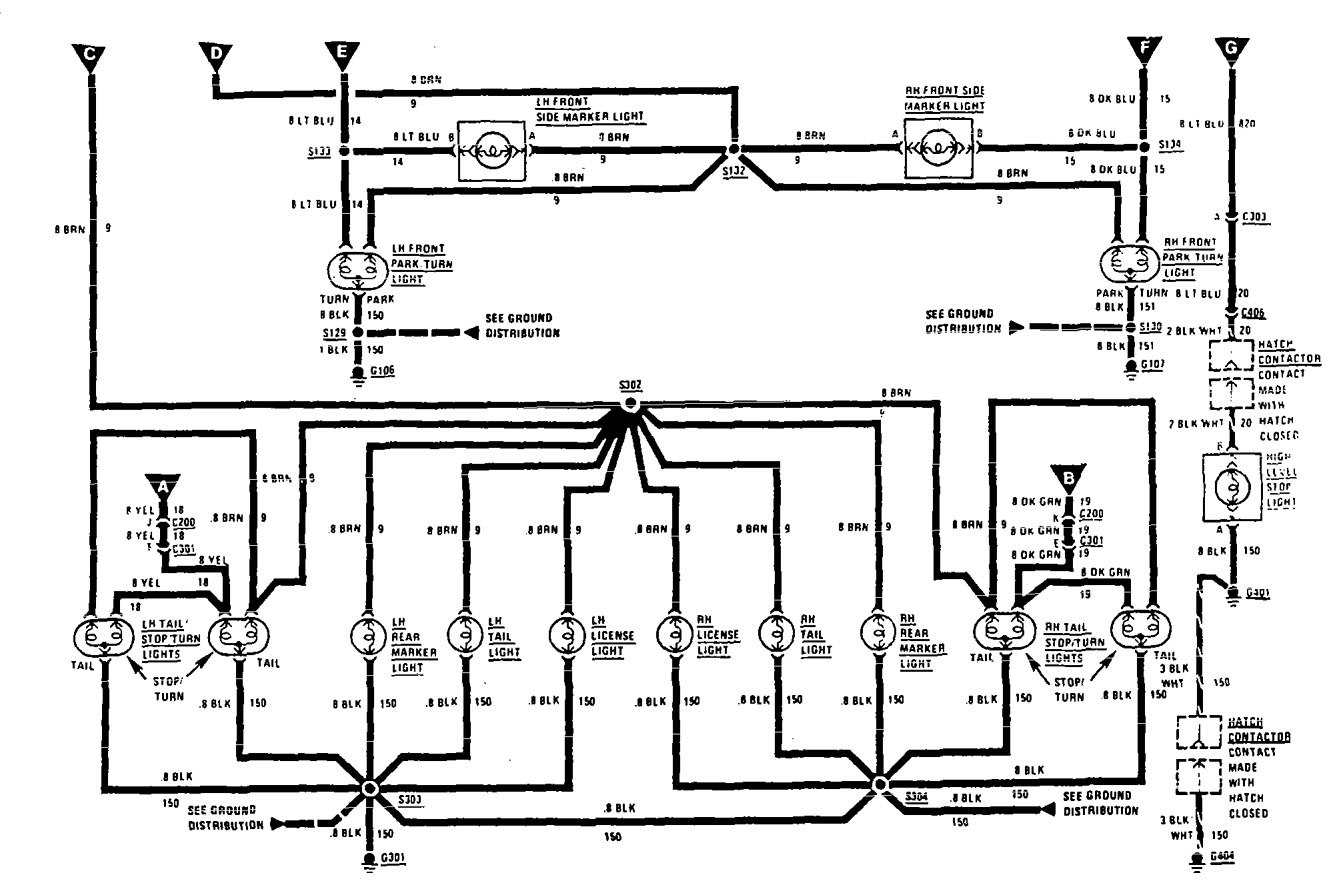

Acura SLX - wiring diagram - exterior lighting
Acura SLX – wiring diagram – exterior lighting

Version 3

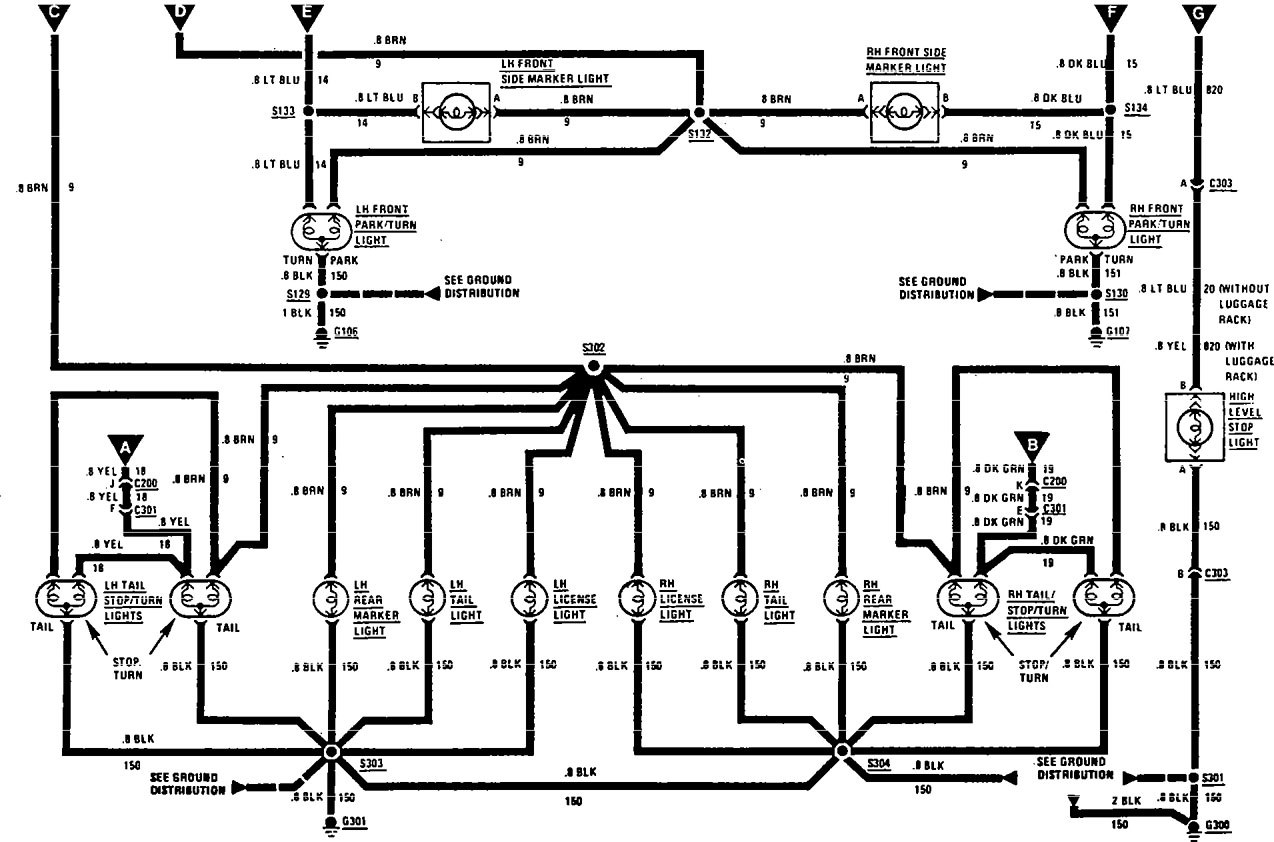

Acura SLX - wiring diagram - exterior lighting
Acura SLX – wiring diagram – exterior lighting

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
