Acura RL (2011) – wiring diagrams – diagnostic socket

Acura RL (2011) – wiring diagrams – diagnostic socket

Year of productions:  2011

Diagnostic socket

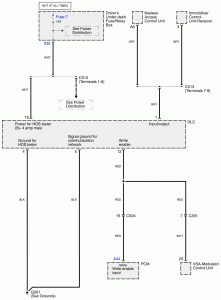

Acura RL - wiring diagram - diagnostic socket (part 1)
Acura RL – wiring diagram – diagnostic socket (part 1)

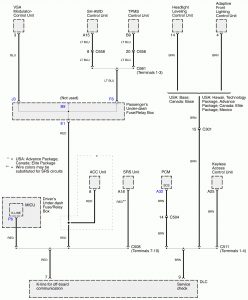

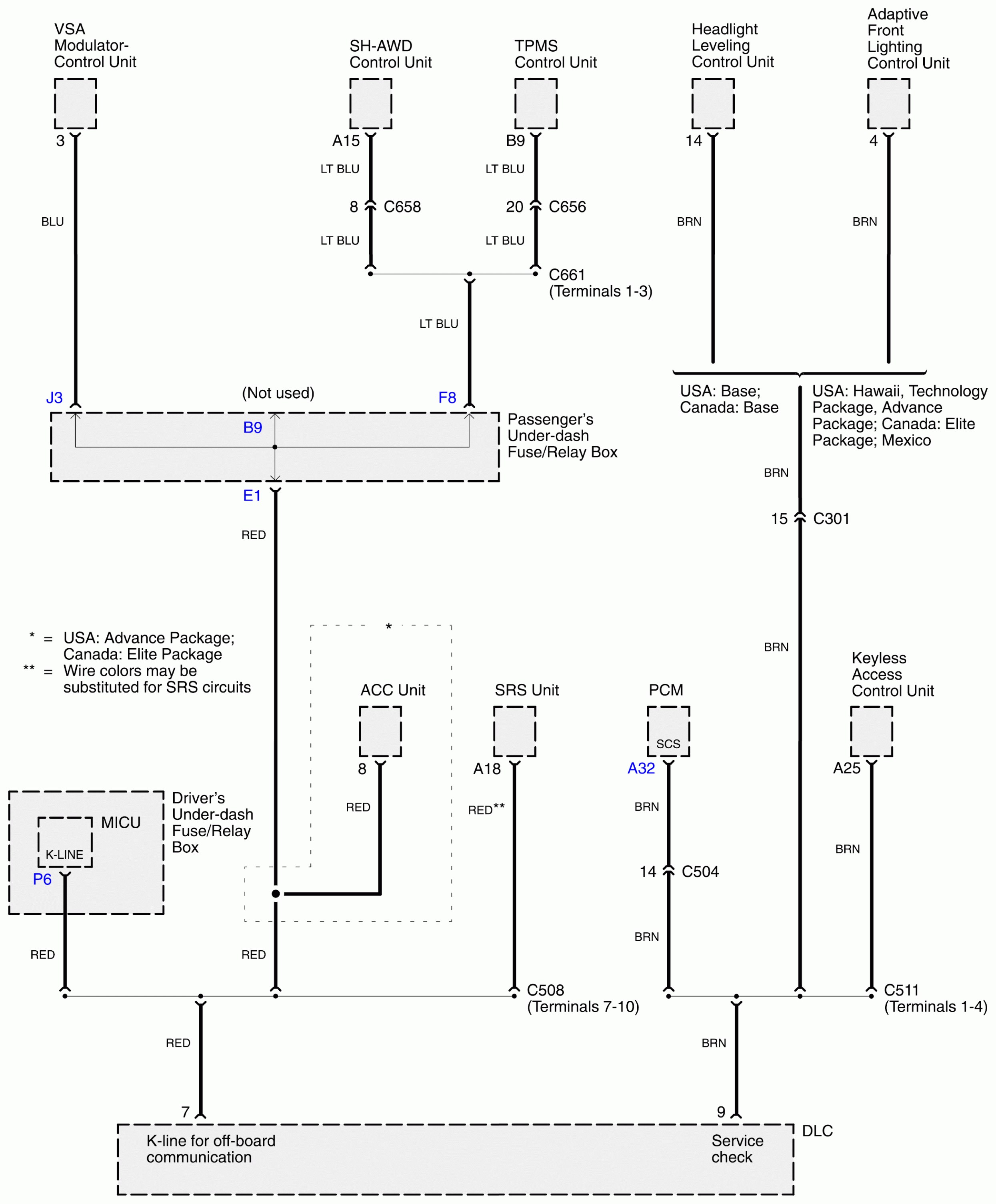

Acura RL - wiring diagram - diagnostic socket (part 2)
Acura RL – wiring diagram – diagnostic socket (part 2)

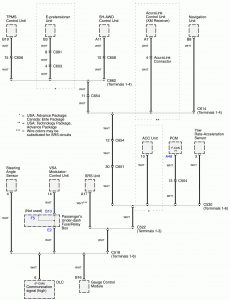

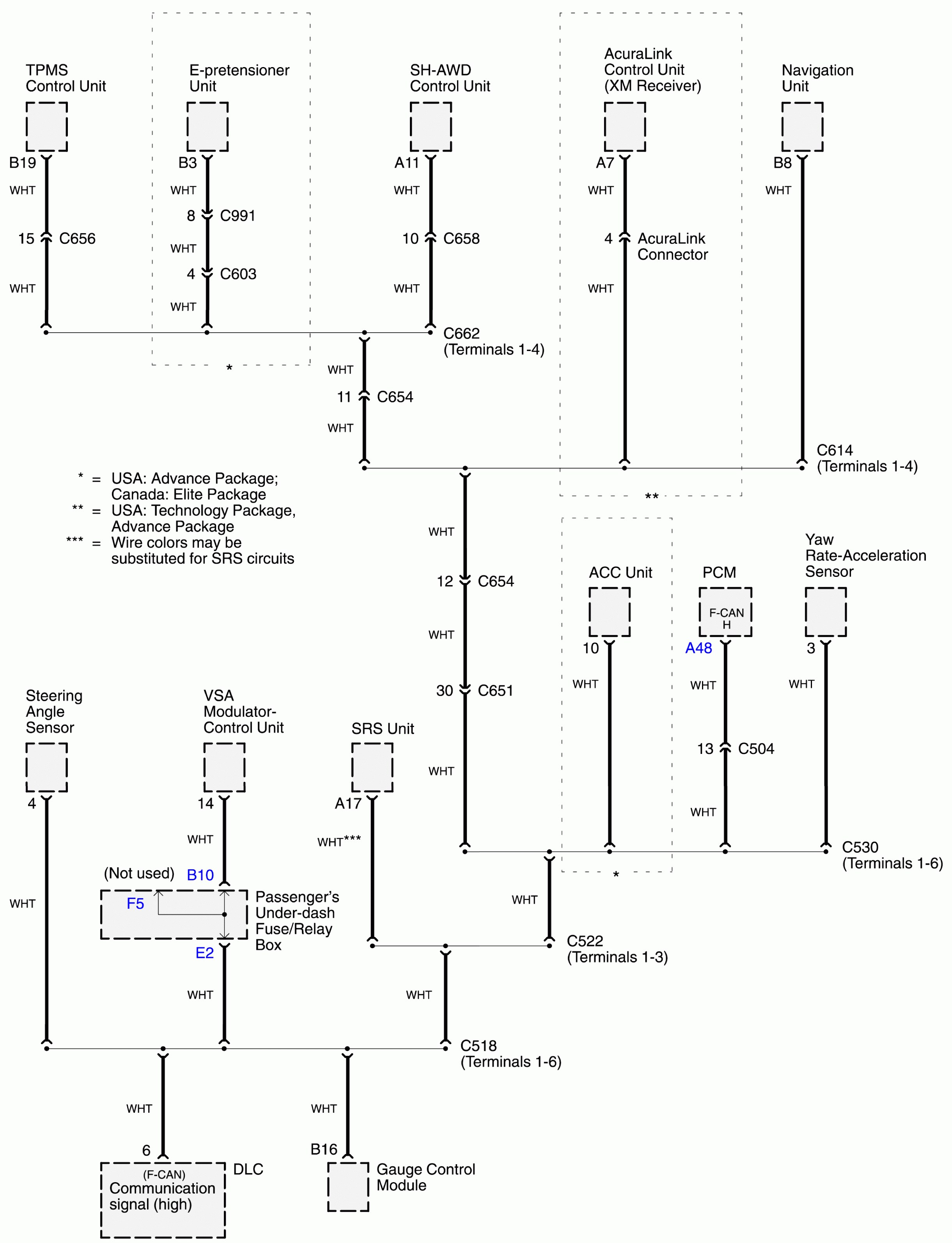

Acura RL - wiring diagram - diagnostic socket (part 3)
Acura RL – wiring diagram – diagnostic socket (part 3)

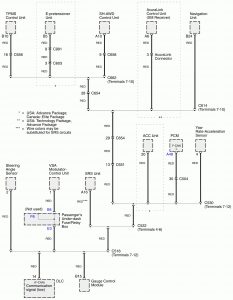

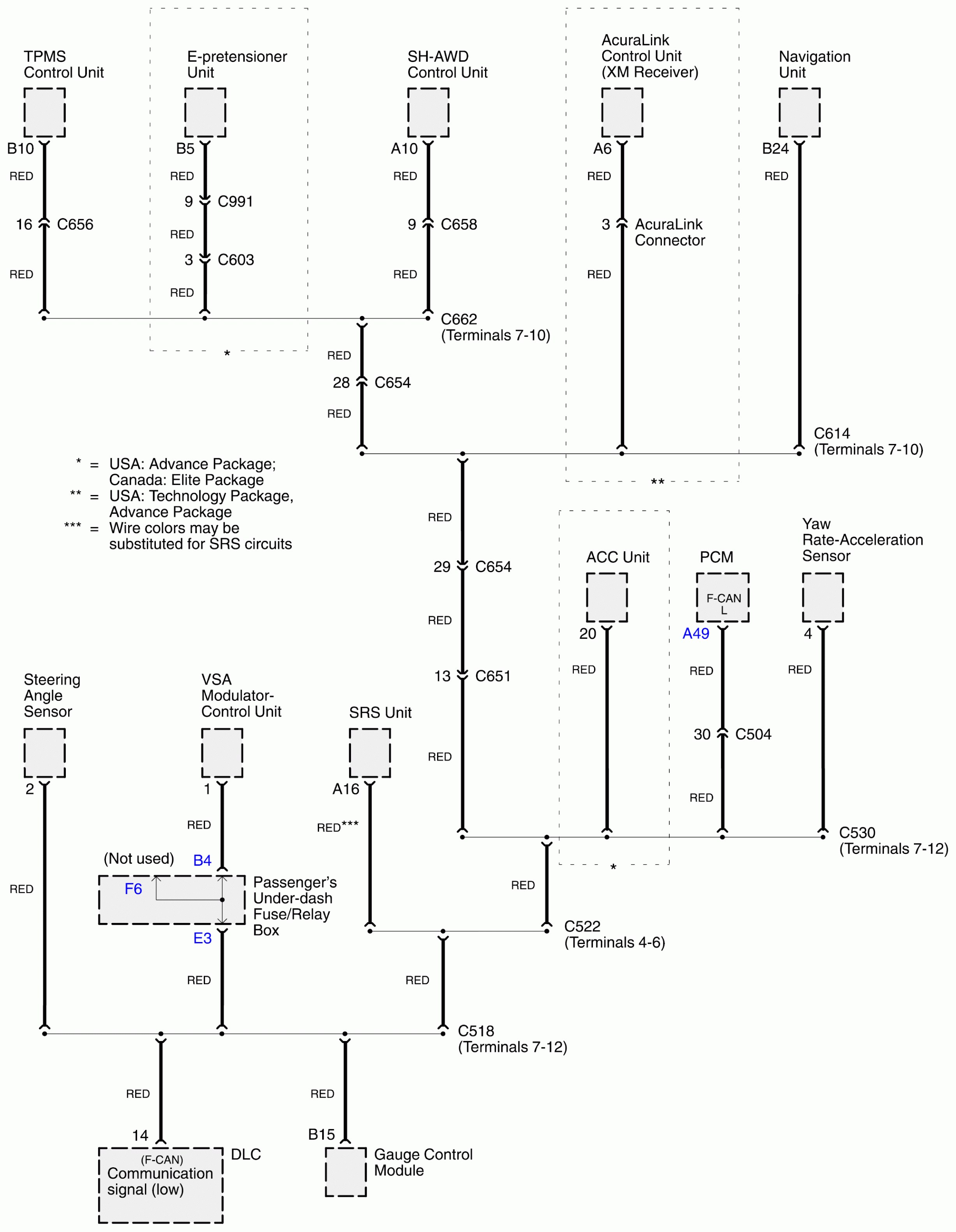

Acura RL - wiring diagram - diagnostic socket (part 4)
Acura RL – wiring diagram – diagnostic socket (part 4)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
