Acura RL (2010 – 2011) – wiring diagrams – reverse lamp

Acura RL (2010 – 2011) – wiring diagrams – reverse lamp

Year of production:  2010, 2011

Reverse lamp

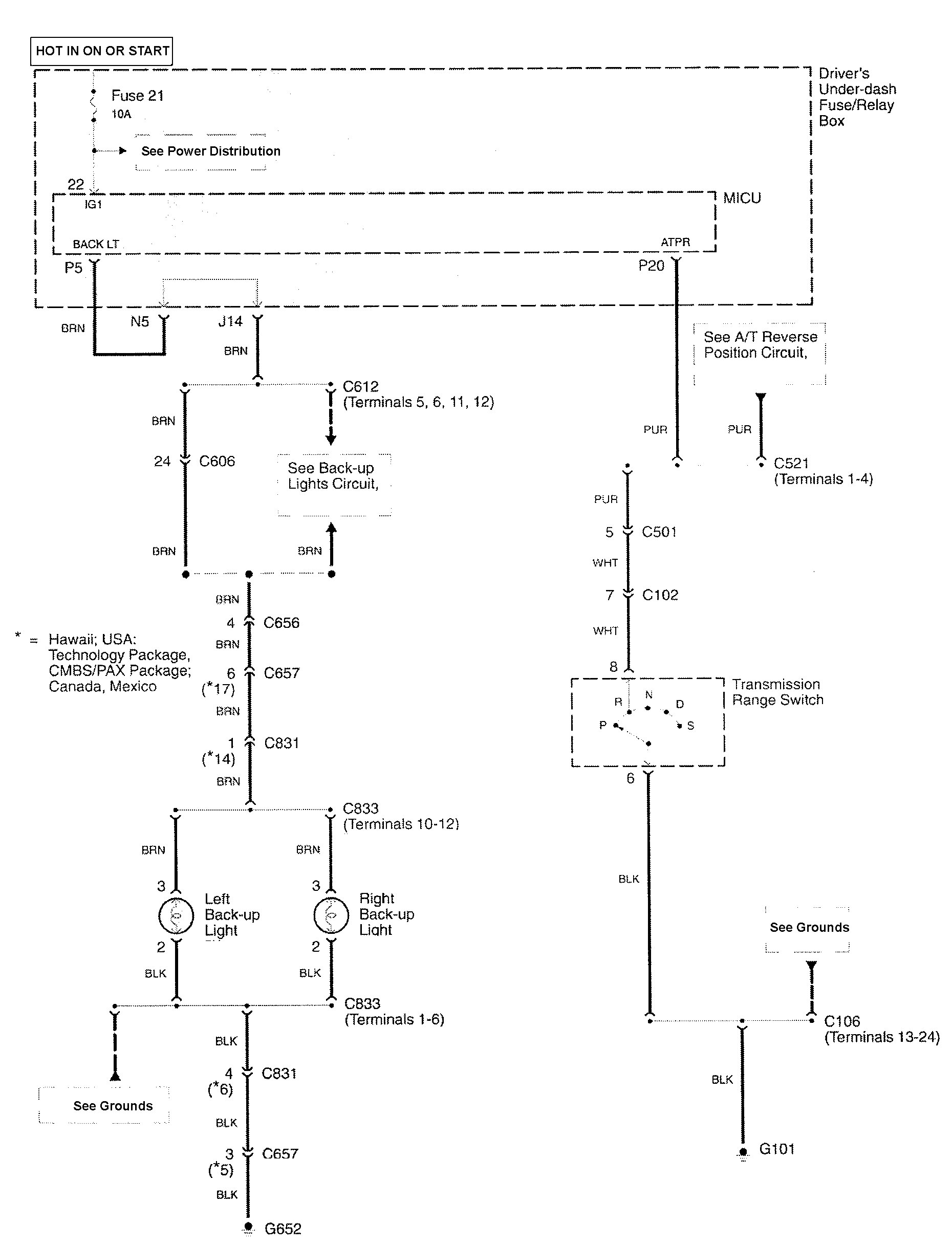

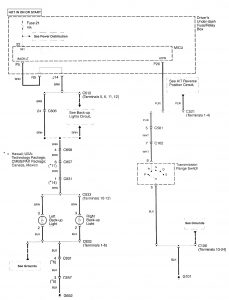

Acura RL - wiring diagram - reverse lamp
Acura RL – wiring diagram – reverse lamp

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
