Year of production:  2009

Seat belts

Version 1

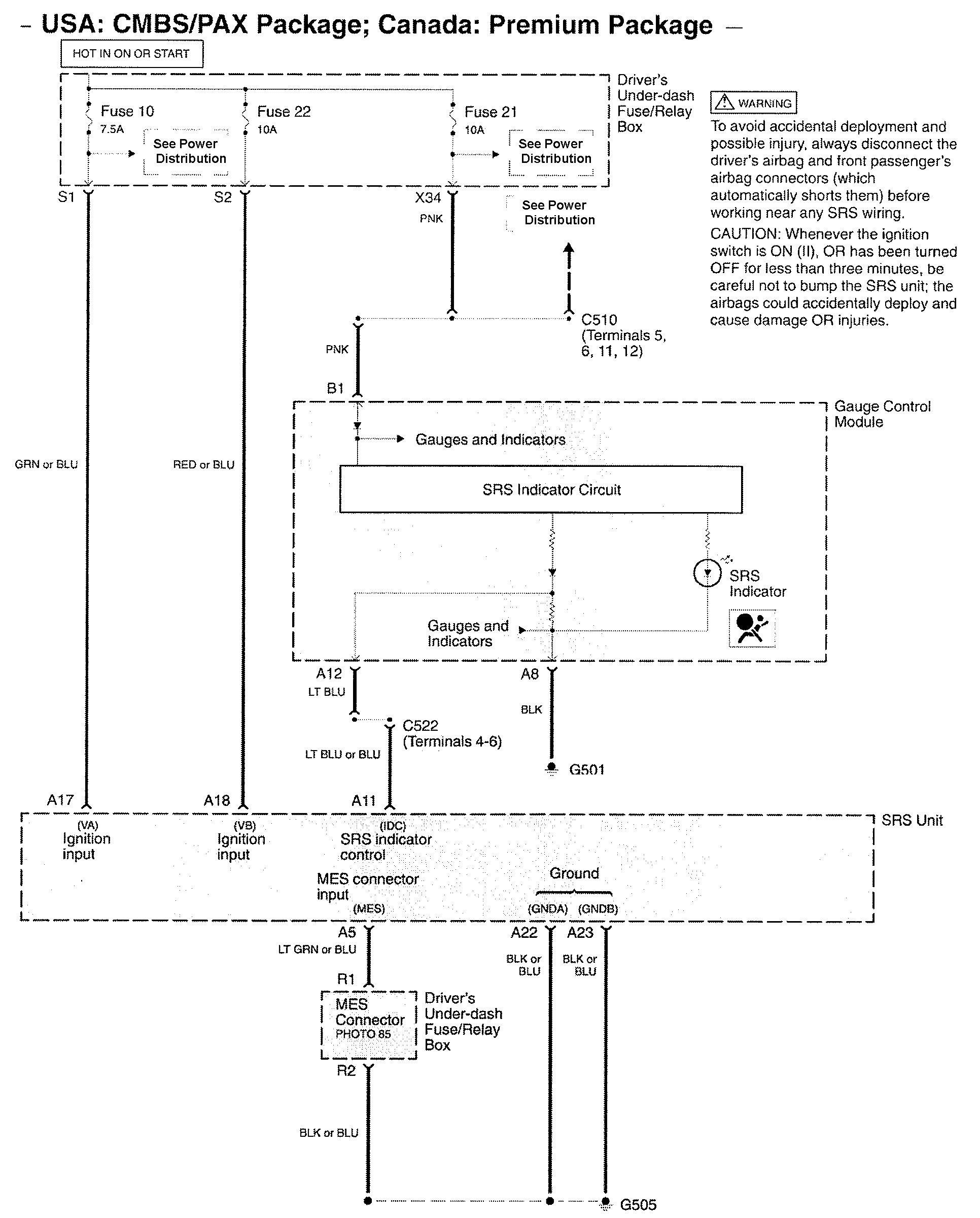

Acura RL - wiring diagram - seat belts (part 1)
Acura RL – wiring diagram – seat belts (part 1)

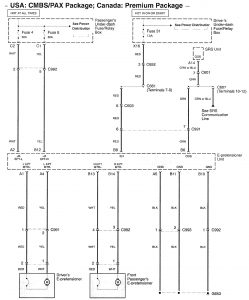

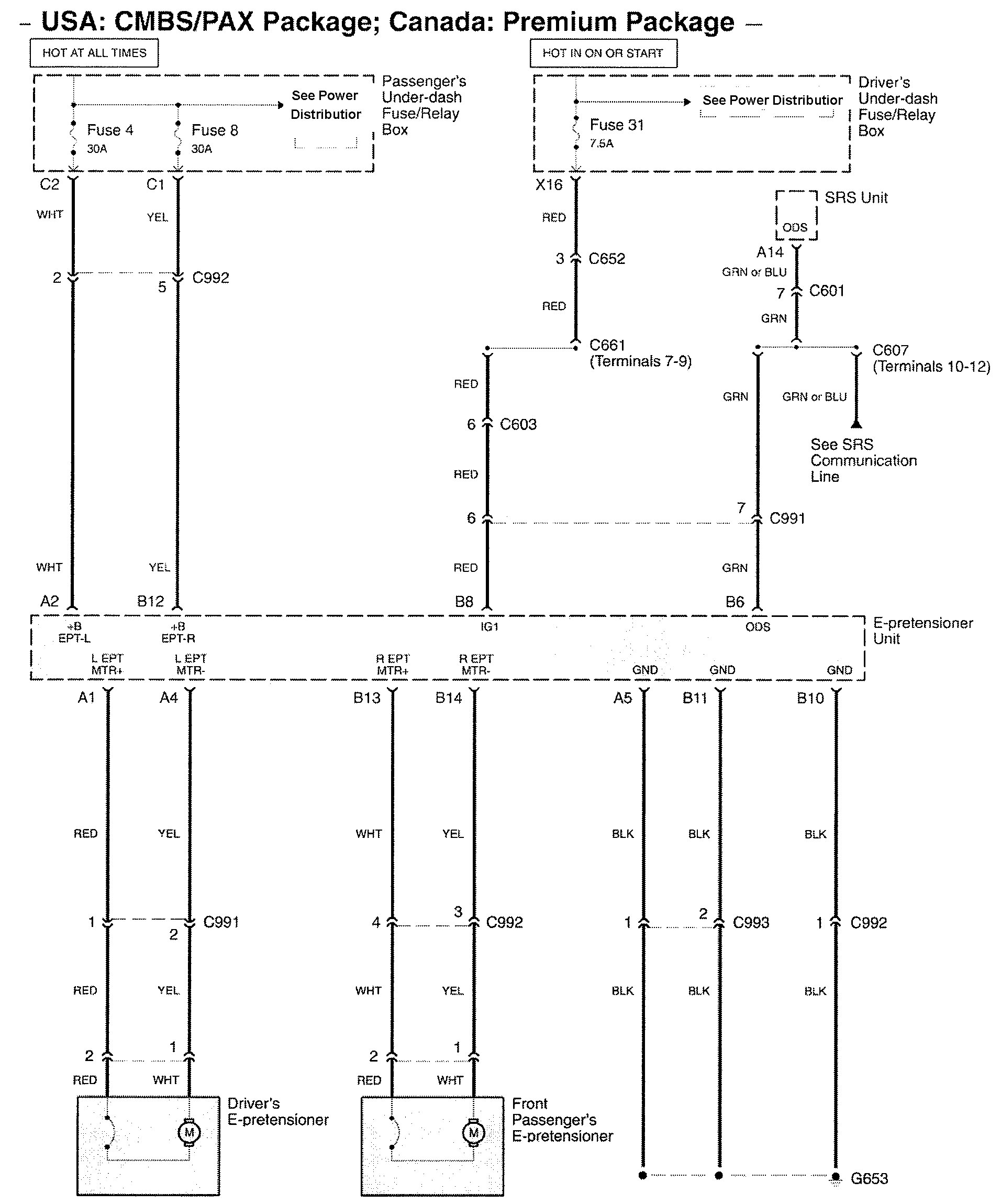

Acura RL - wiring diagram - seat belts (part 2)
Acura RL – wiring diagram – seat belts (part 2)

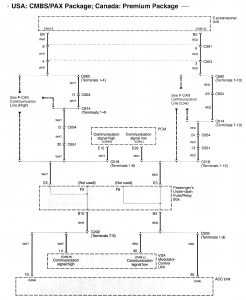

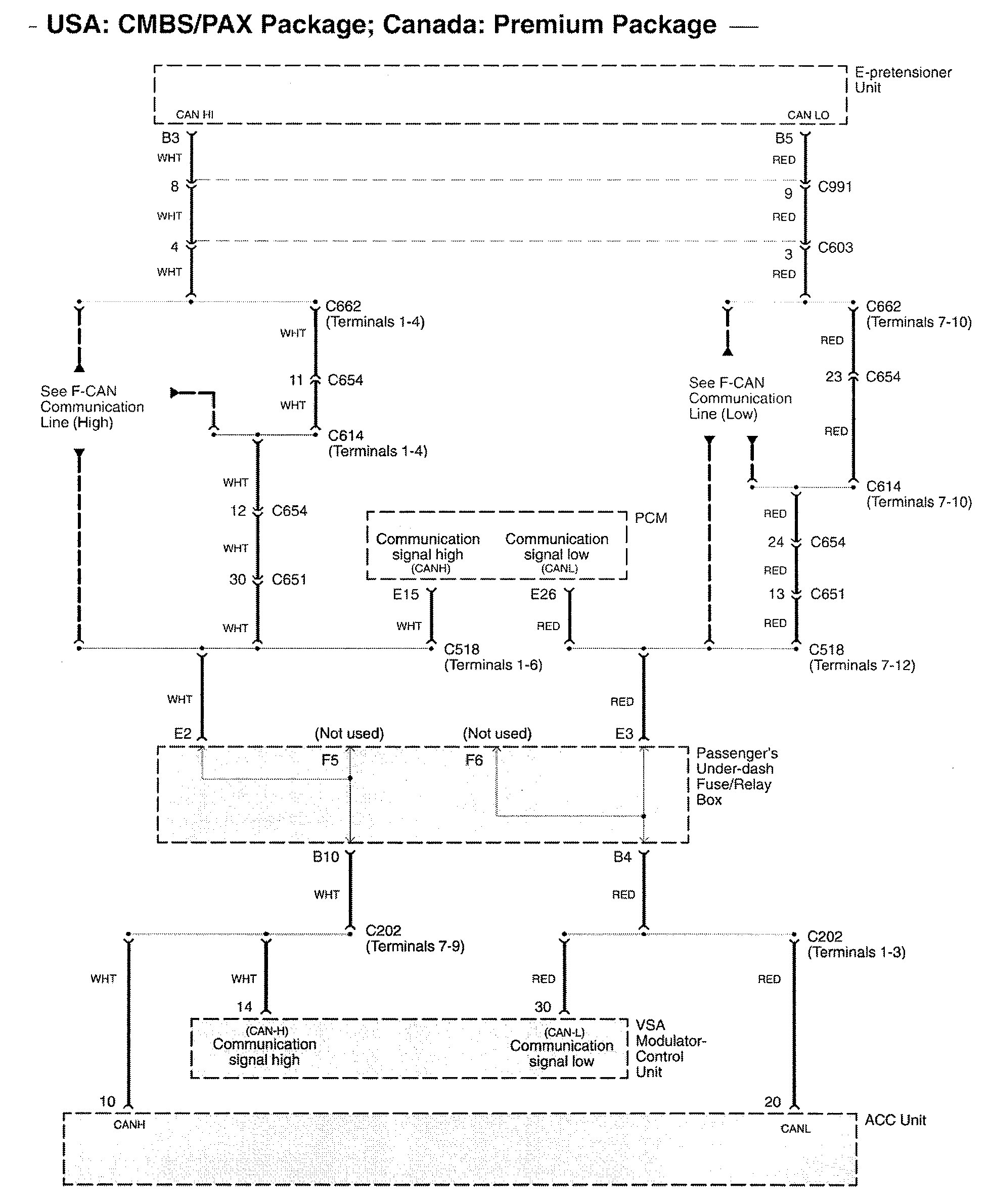

Acura RL - wiring diagram - seat belts (part 3)
Acura RL – wiring diagram – seat belts (part 3)

Version 2

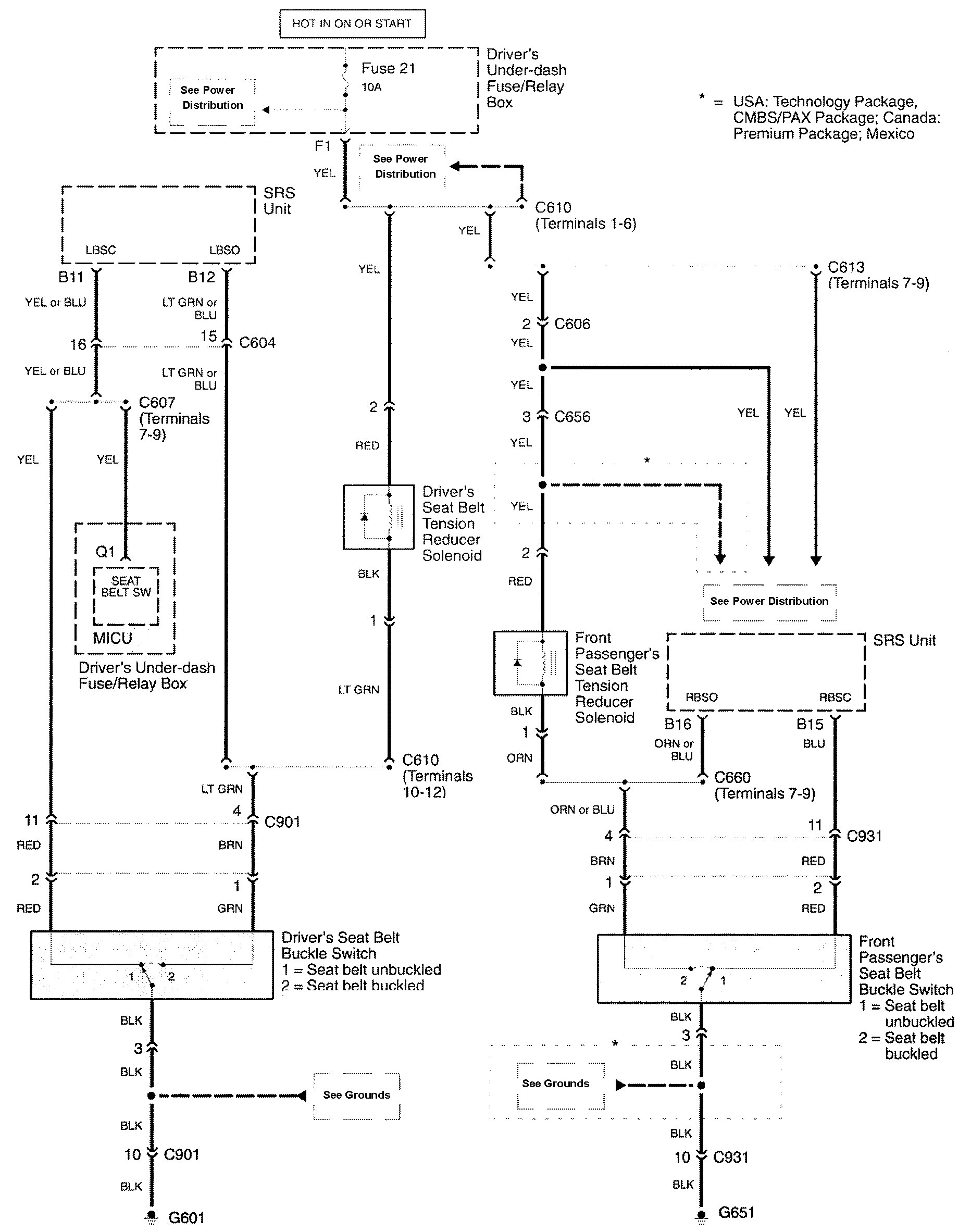

Acura RL - wiring diagram - seat belts
Acura RL – wiring diagram – seat belts

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
