Acura RL (2009 – 2010) – wiring diagrams – rear view monitor

Acura RL (2009 – 2010) – wiring diagrams – rear view monitor

Year of productions:  2009, 2010

Rear view monitor

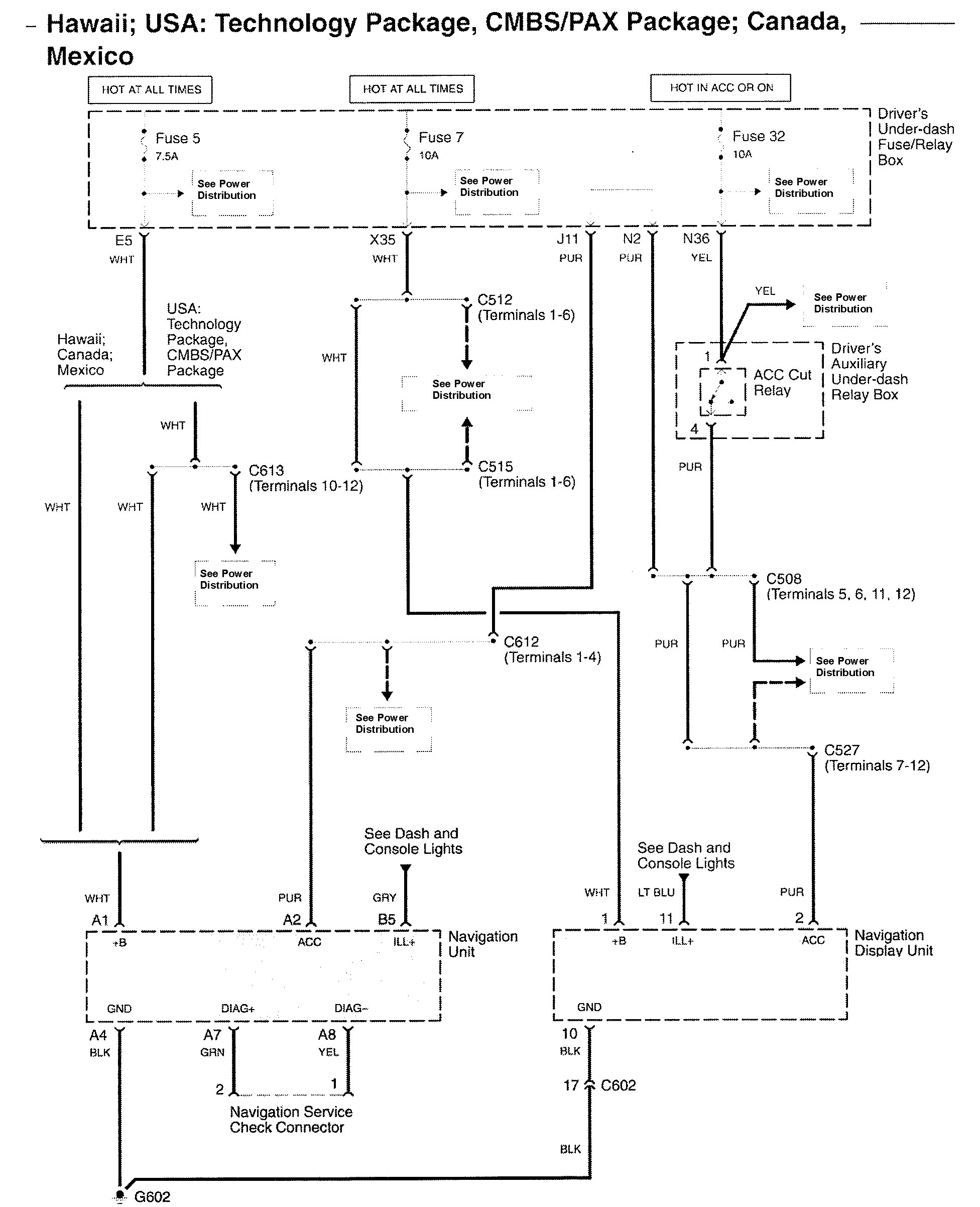

Acura RL - wiring diagram - rear view monitor (part 1)
Acura RL – wiring diagram – rear view monitor (part 1)

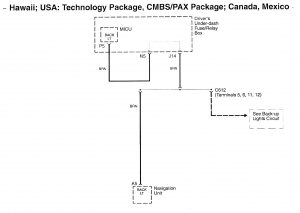

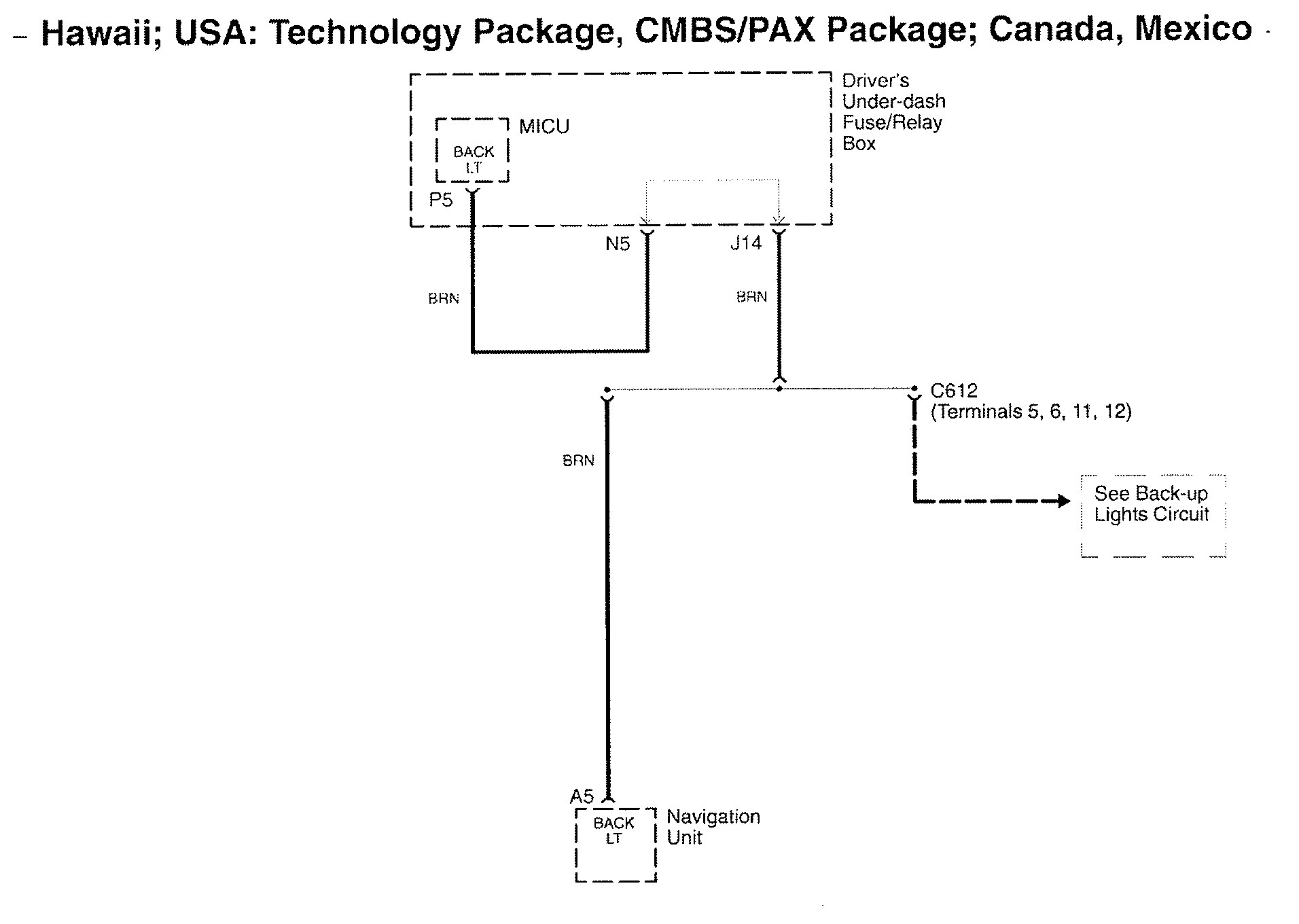

Acura RL - wiring diagram - rear view monitor (part 2)
Acura RL – wiring diagram – rear view monitor (part 2)

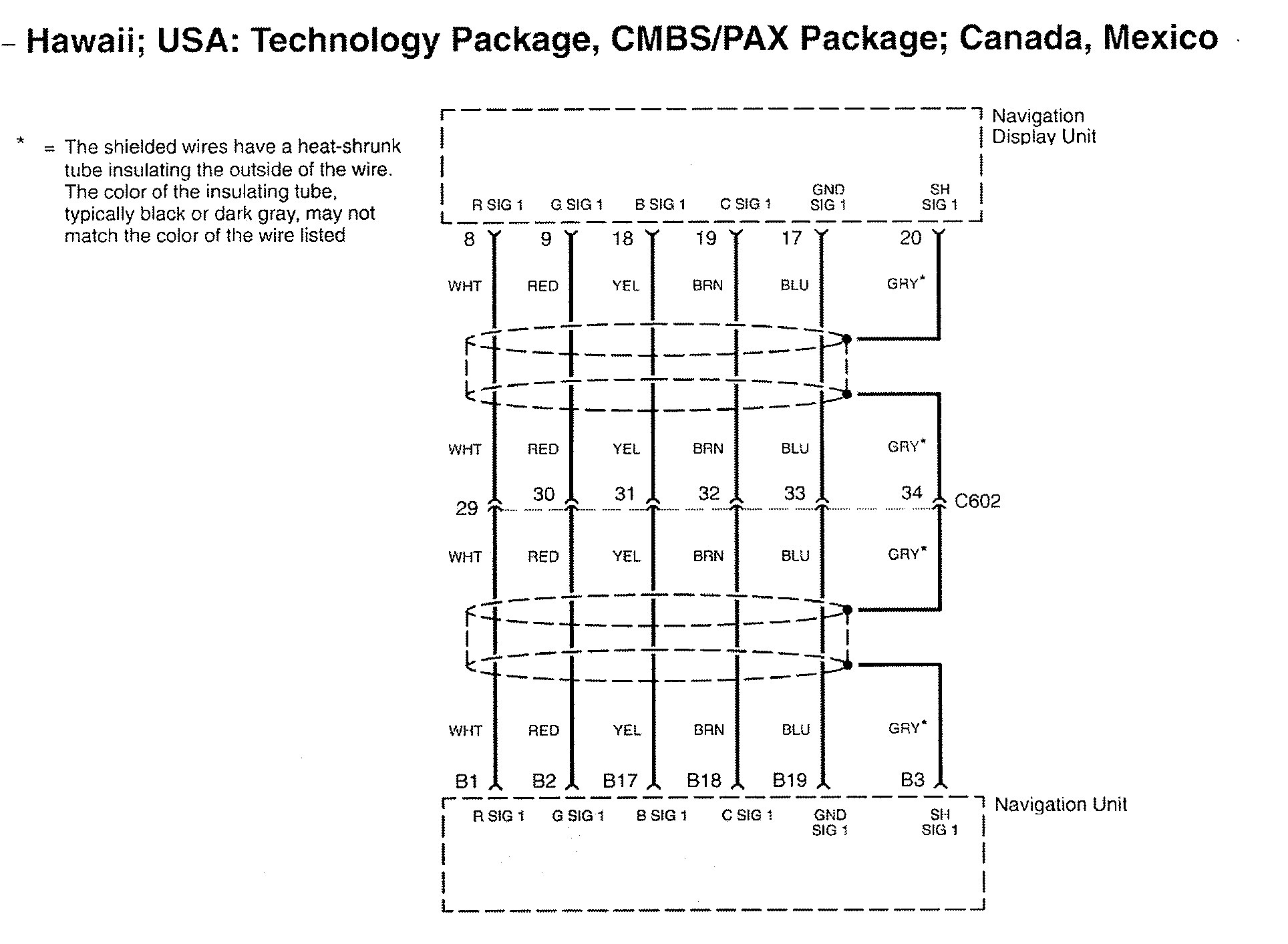

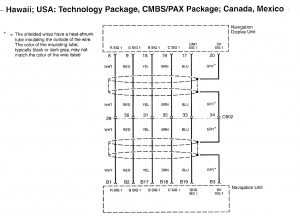

Acura RL - wiring diagram - rear view monitor (part 3)
Acura RL – wiring diagram – rear view monitor (part 3)

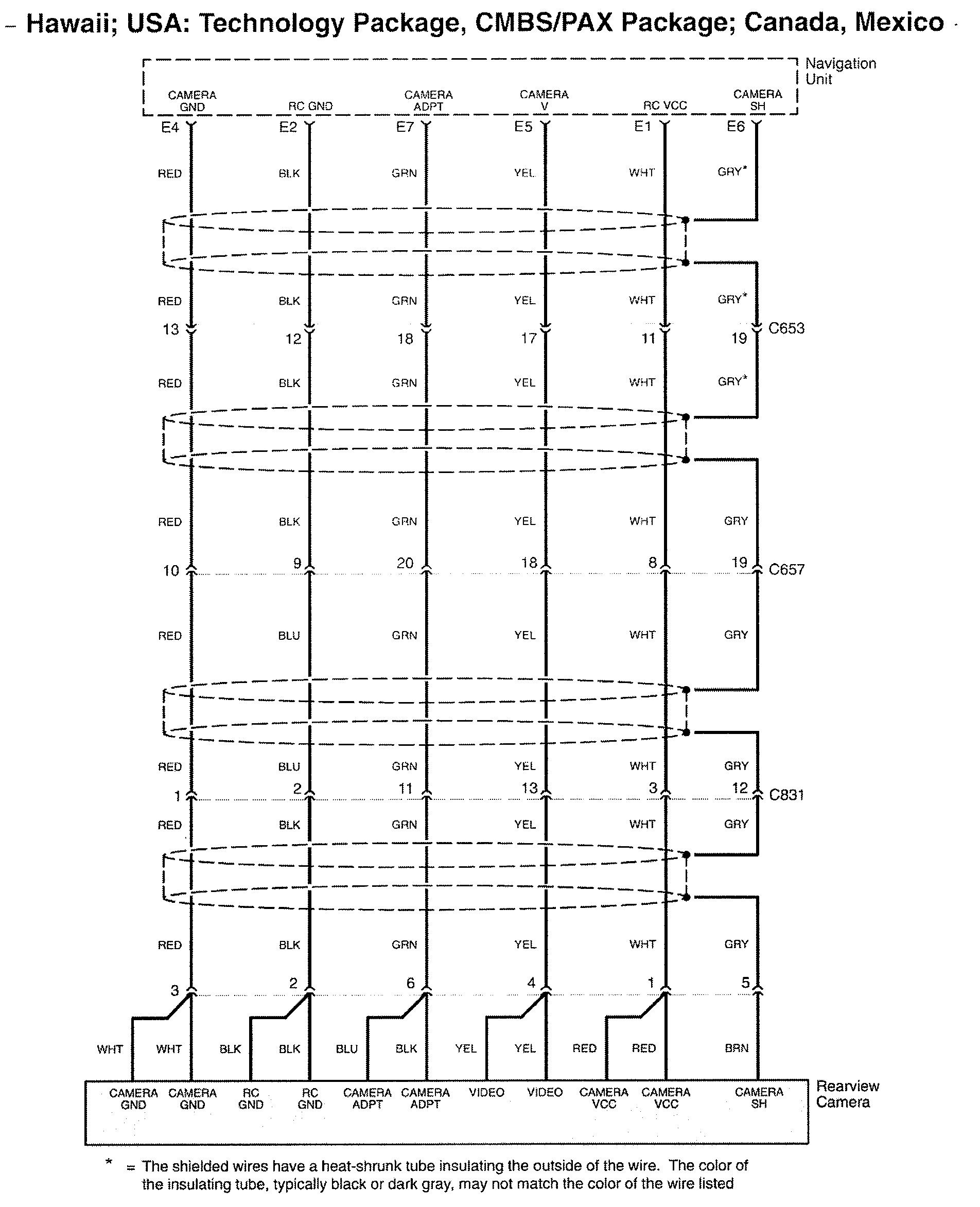

Acura RL - wiring diagram - rear view monitor (part 4)
Acura RL – wiring diagram – rear view monitor (part 4)

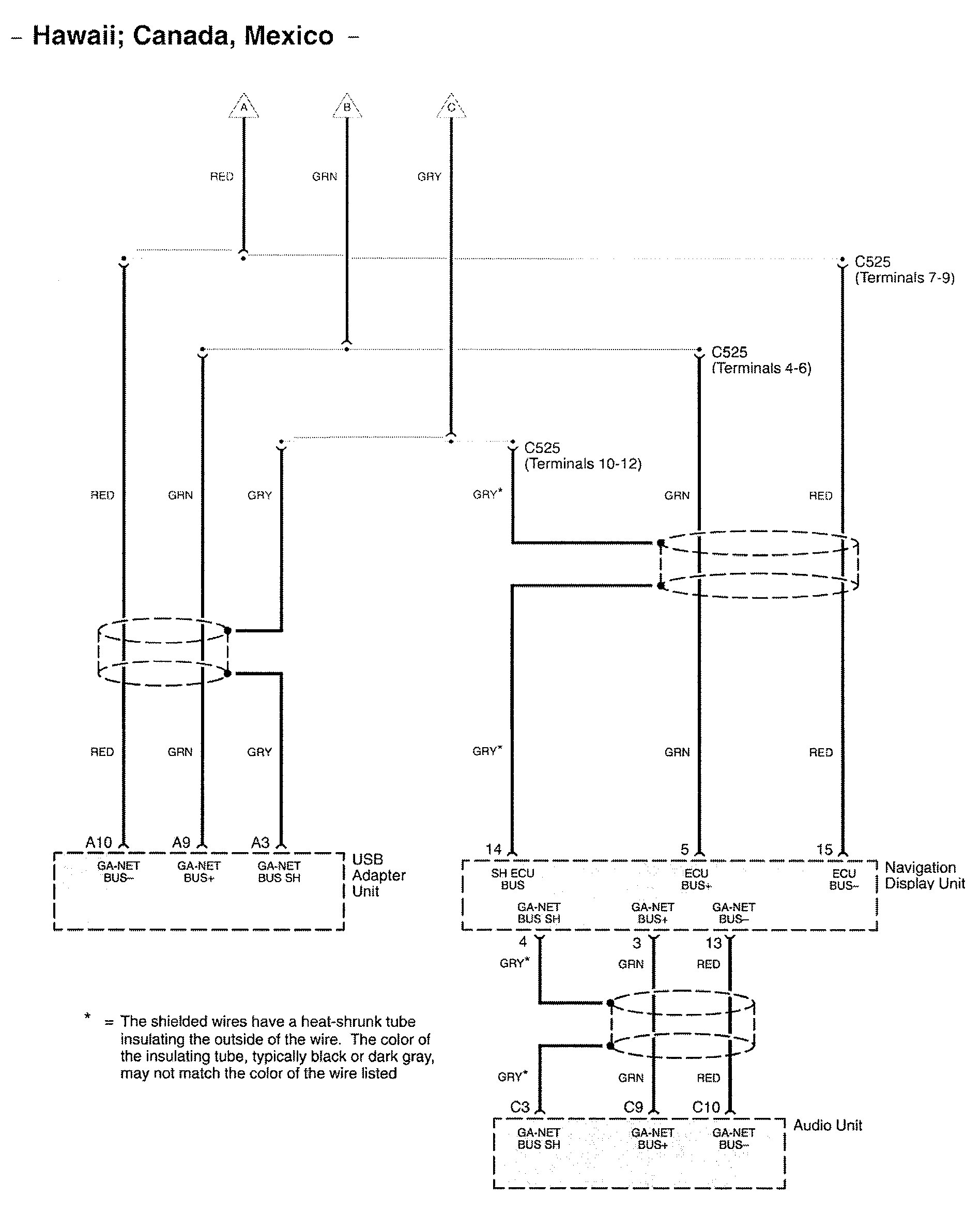

Acura RL - wiring diagram - rear view monitor (part 5)
Acura RL – wiring diagram – rear view monitor (part 5)

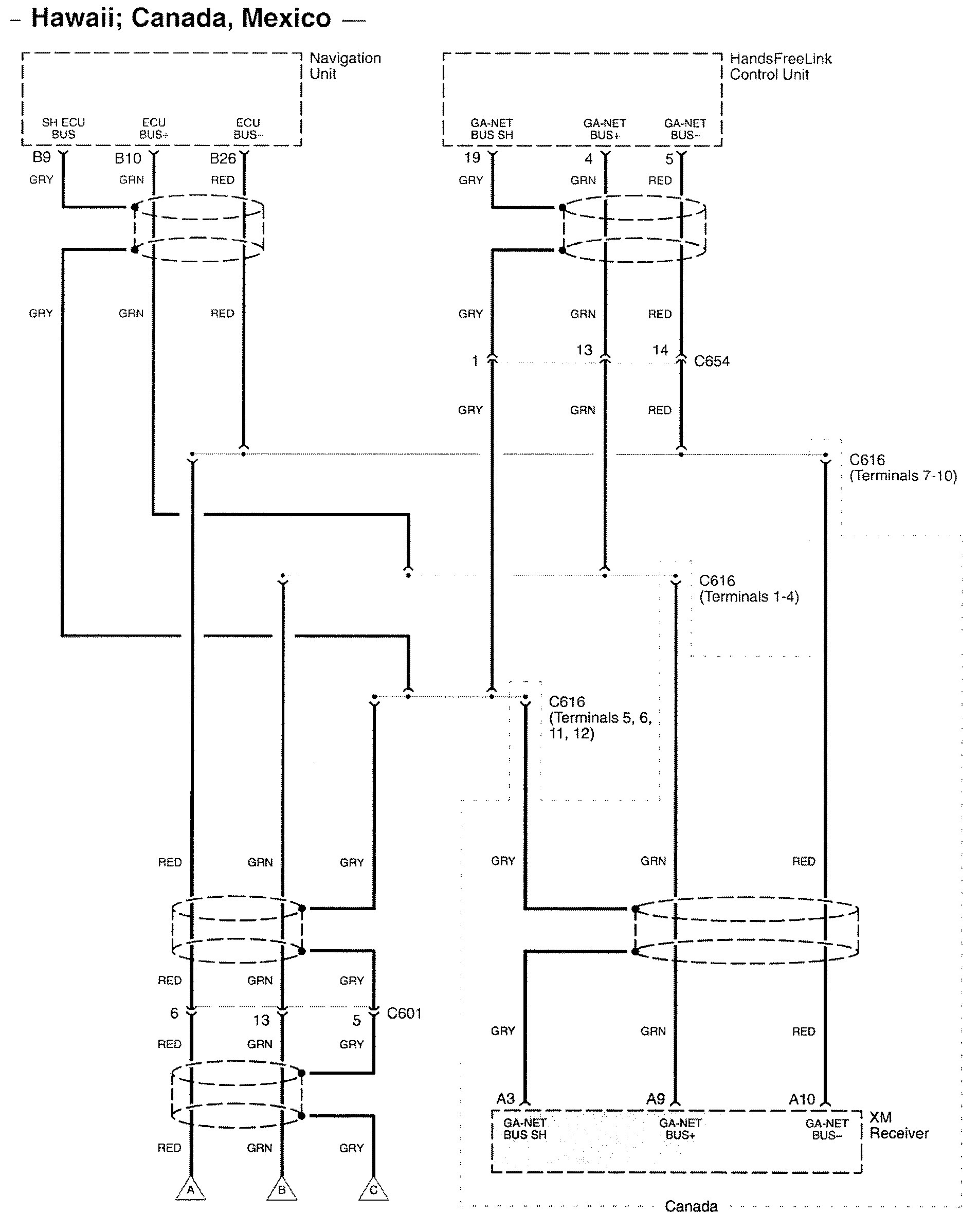

Acura RL - wiring diagram - rear view monitor (part 6)
Acura RL – wiring diagram – rear view monitor (part 6)

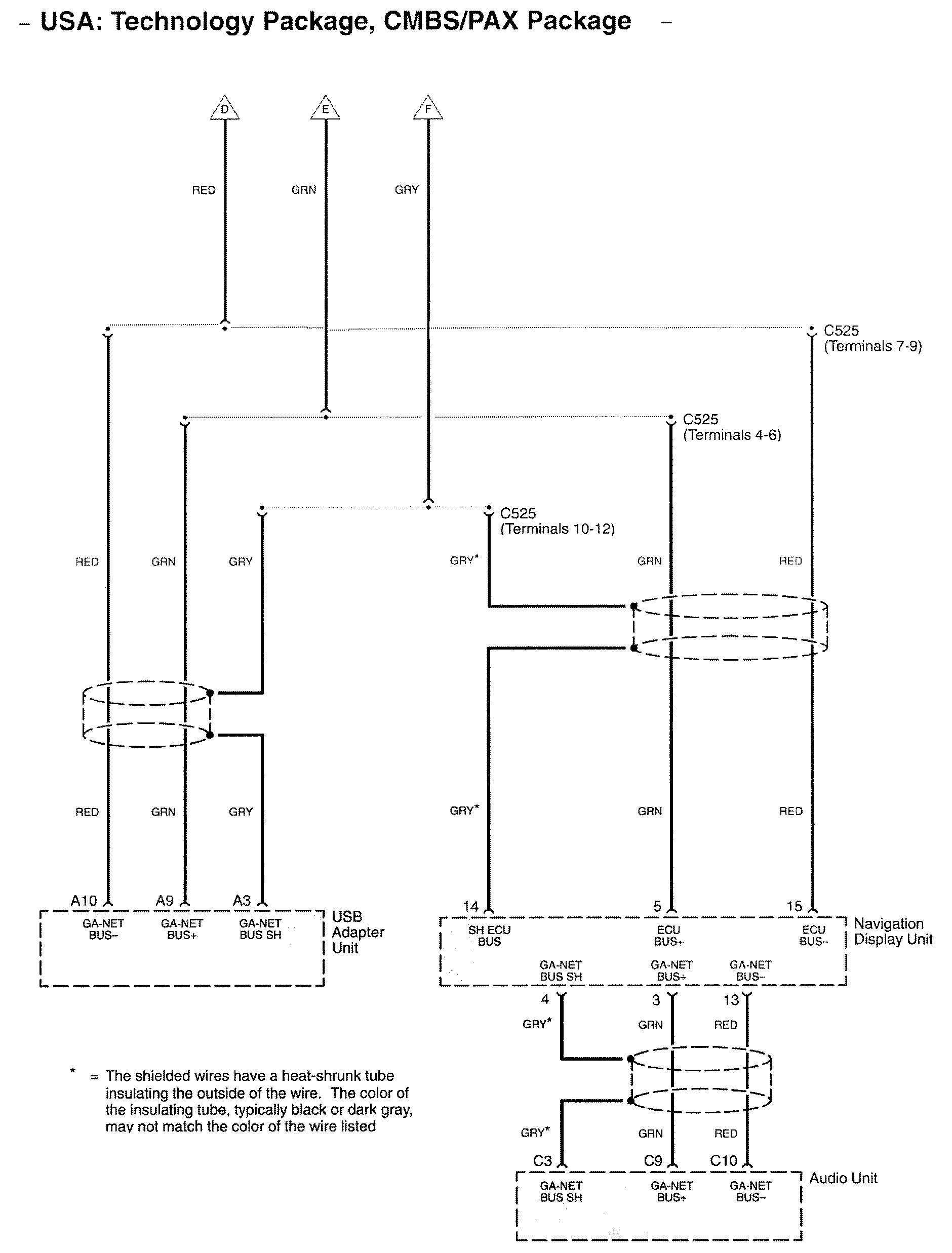

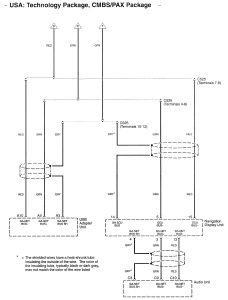

Acura RL - wiring diagram - rear view monitor (part 7)
Acura RL – wiring diagram – rear view monitor (part 7)

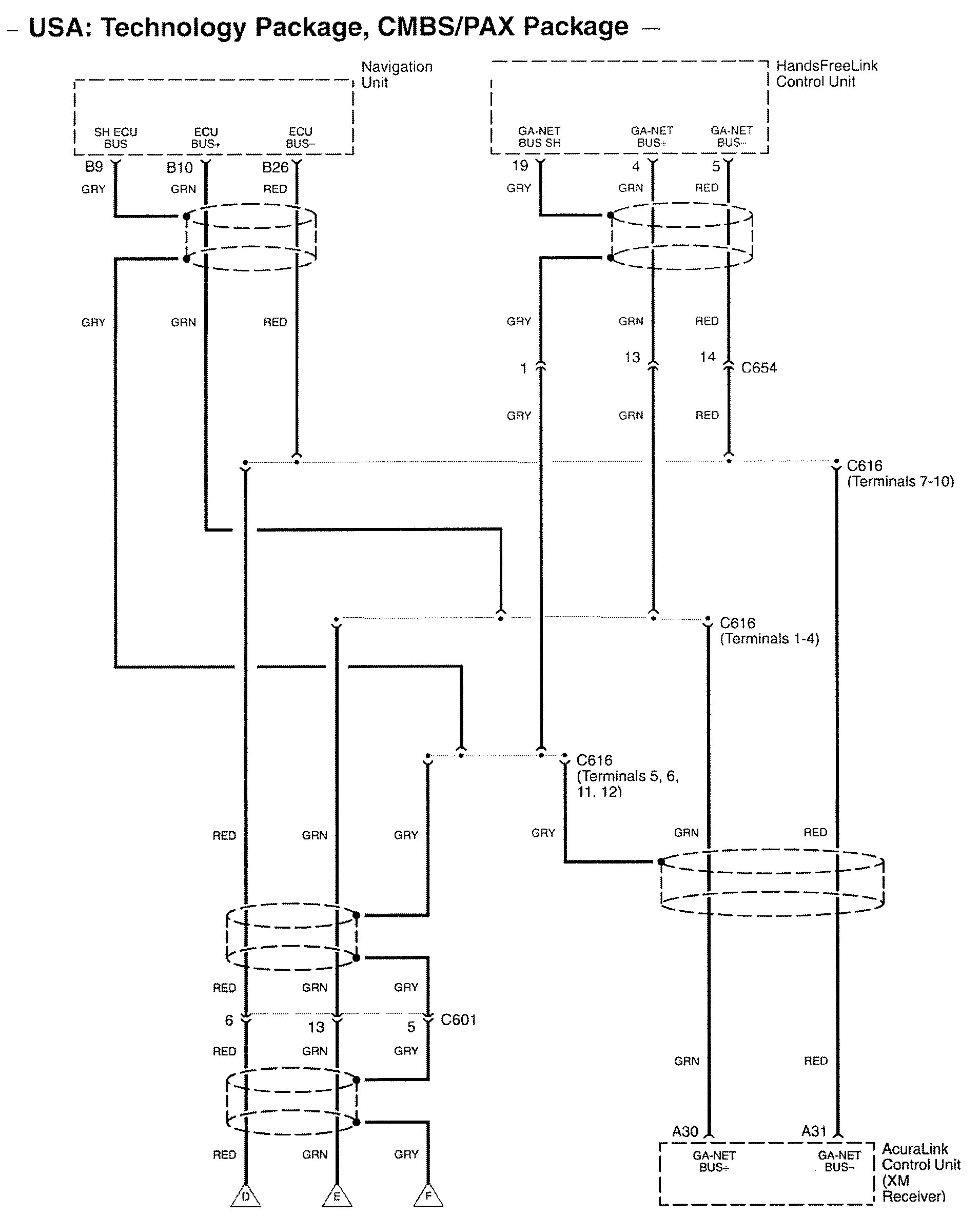

Acura RL - wiring diagram - rear view monitor (part 8)
Acura RL – wiring diagram – rear view monitor (part 8)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
