Year of productions:  2009

Navigation system

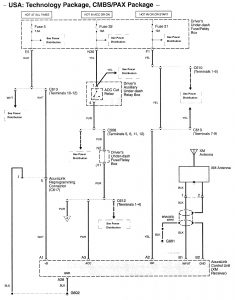

Acura RL - wiring diagram - navigation system (part 1)
Acura RL – wiring diagram – navigation system (part 1)

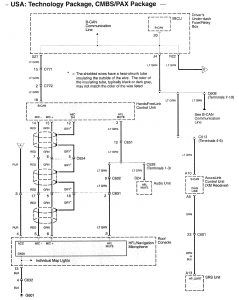

Acura RL - wiring diagram - navigation system (part 2)
Acura RL – wiring diagram – navigation system (part 2)

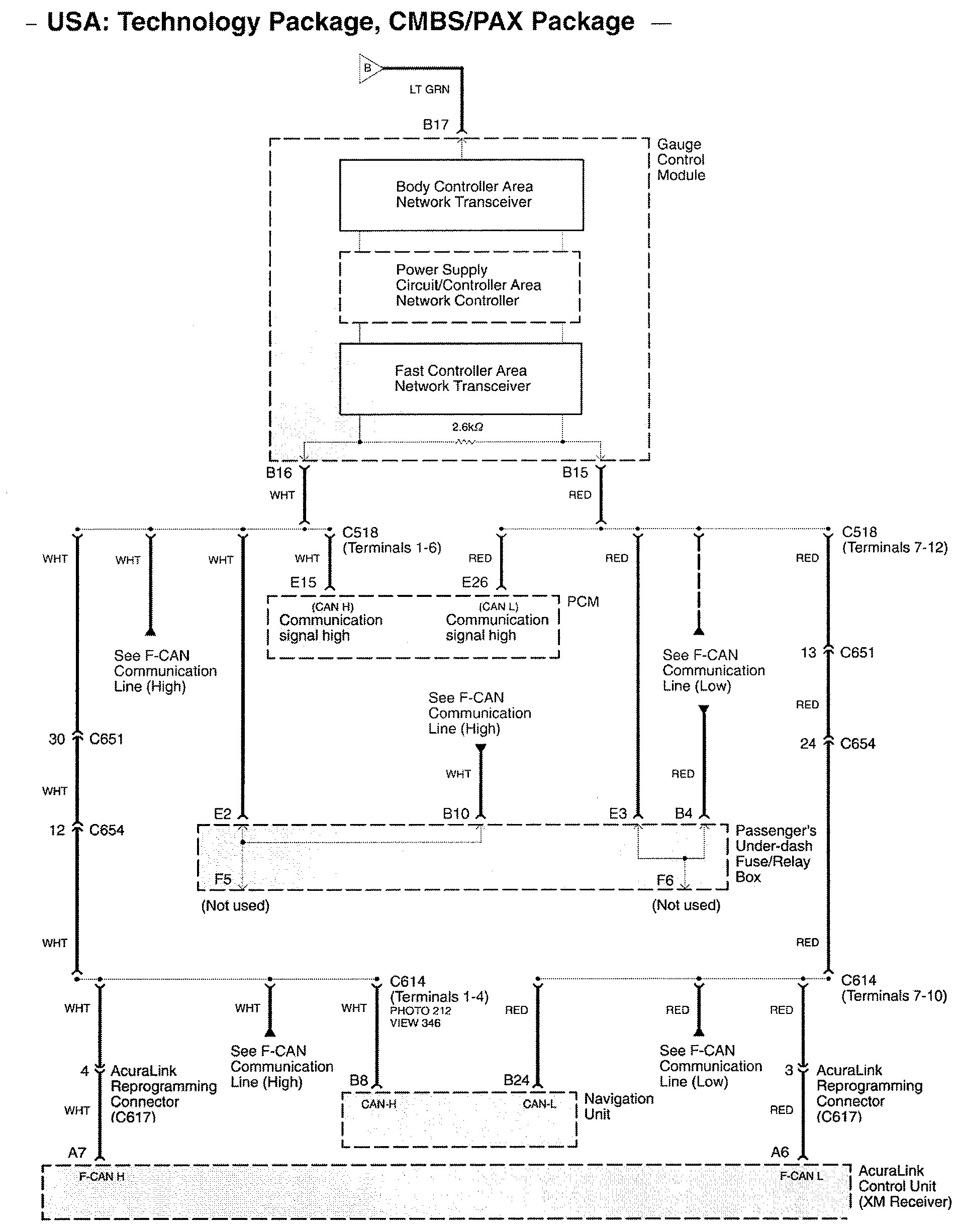

Acura RL - wiring diagram - navigation system (part 3)
Acura RL – wiring diagram – navigation system (part 3)

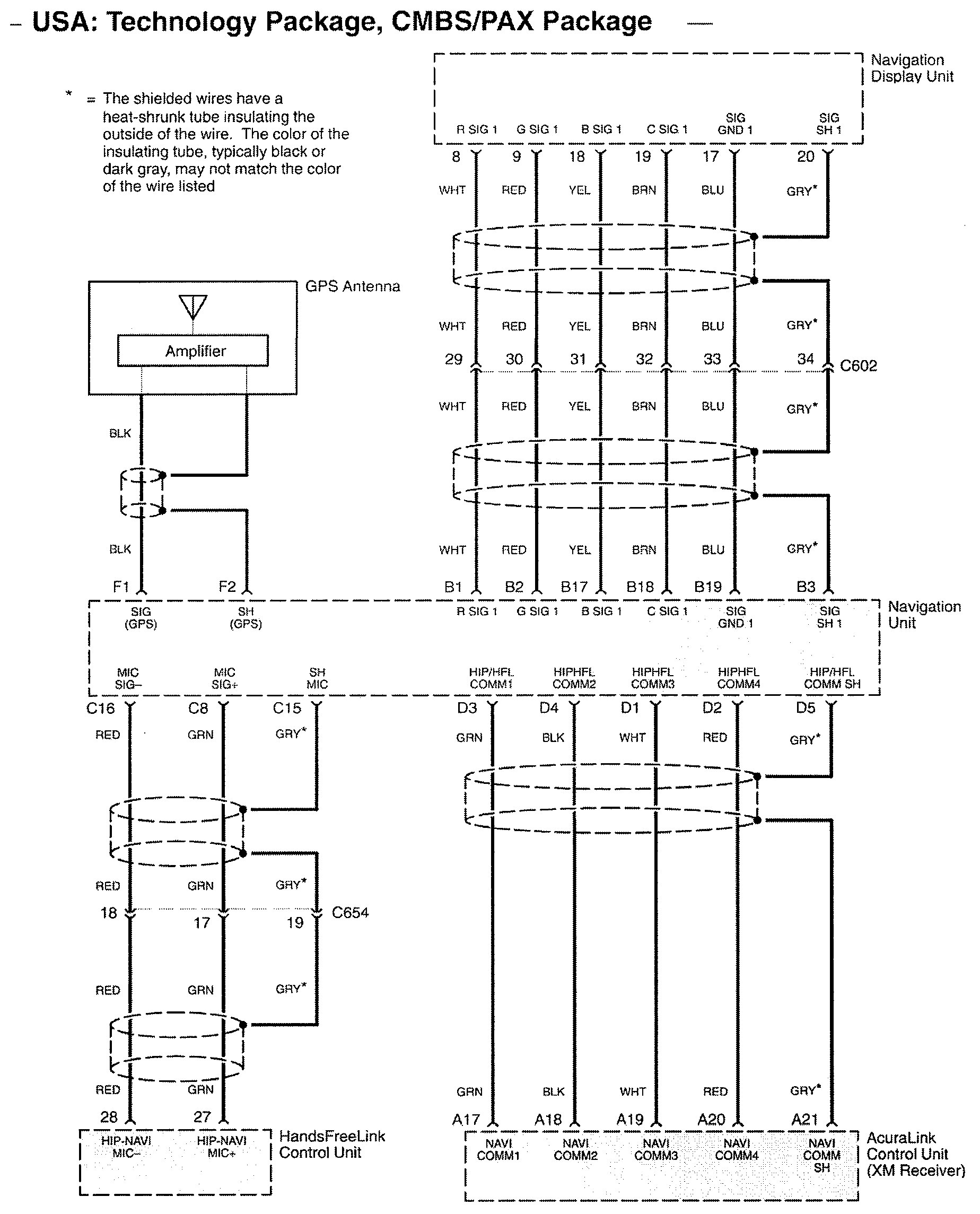

Acura RL - wiring diagram - navigation system (part 4)
Acura RL – wiring diagram – navigation system (part 4)

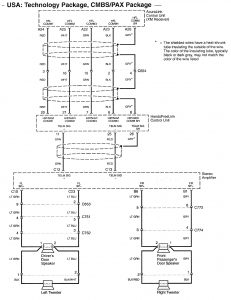

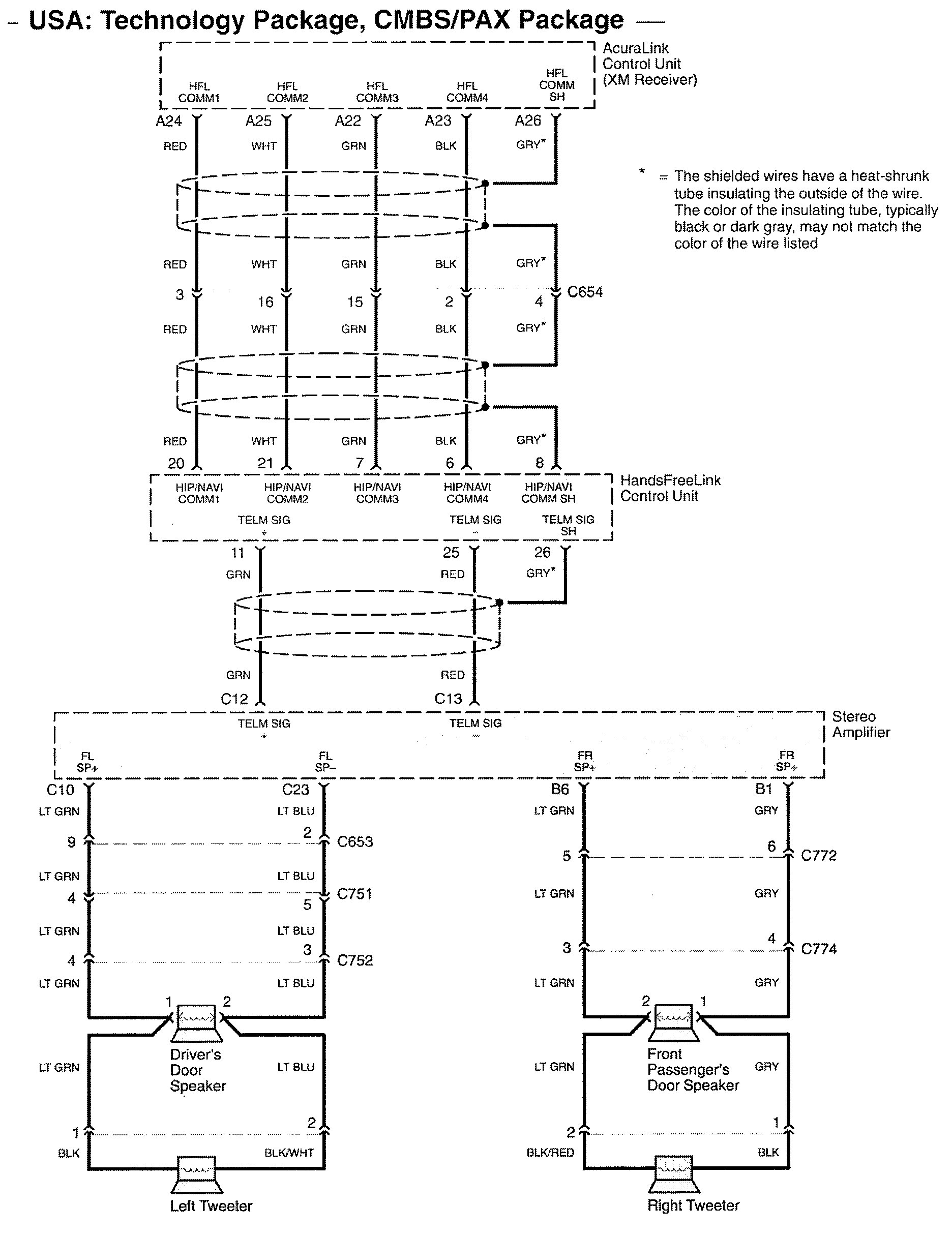

Acura RL - wiring diagram - navigation system (part 5)
Acura RL – wiring diagram – navigation system (part 5)

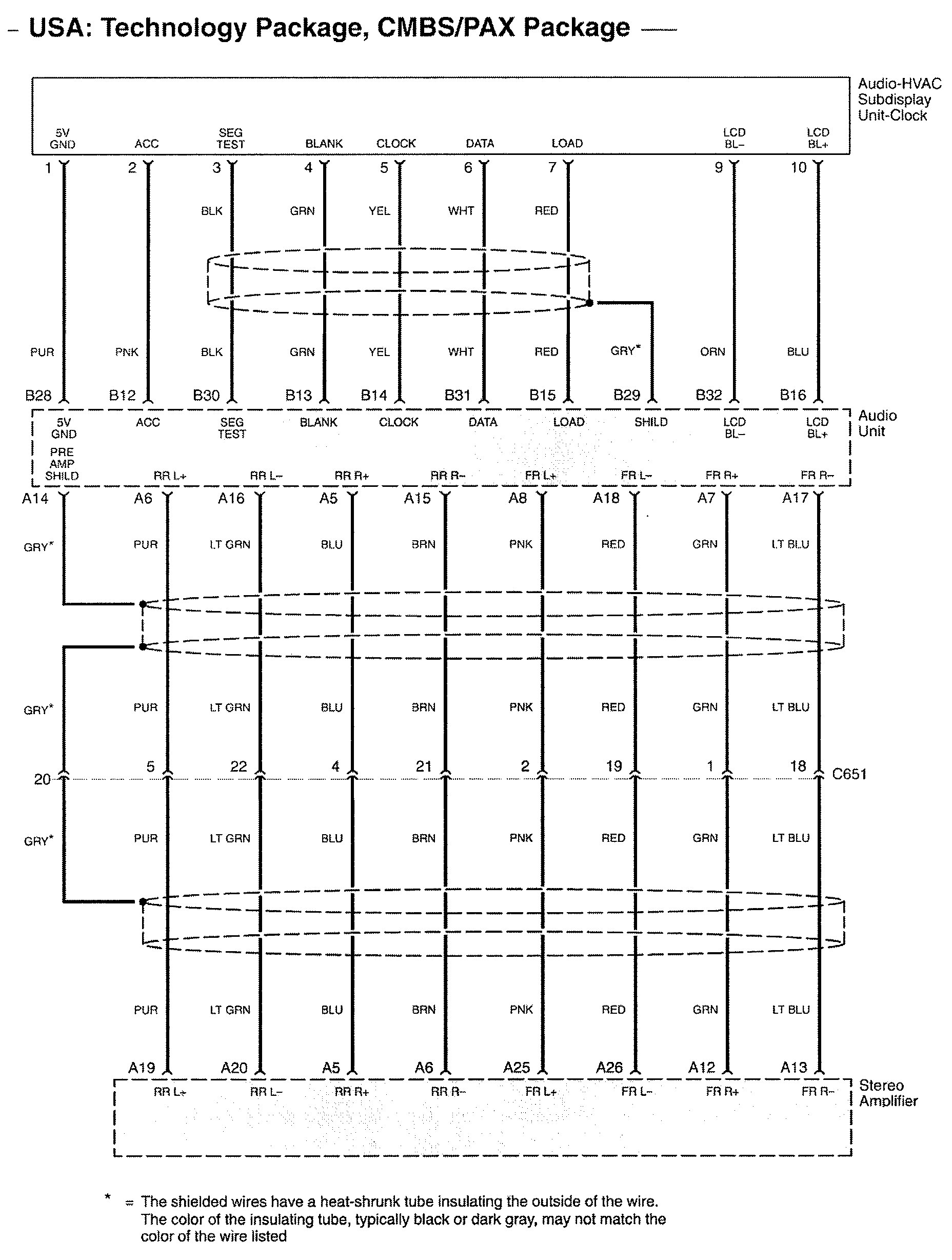

Acura RL - wiring diagram - navigation system (part 6)
Acura RL – wiring diagram – navigation system (part 6)

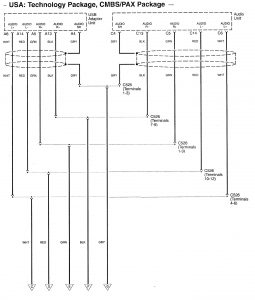

Acura RL - wiring diagram - navigation system (part 7)
Acura RL – wiring diagram – navigation system (part 7)

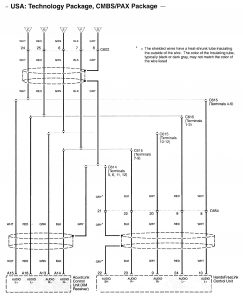

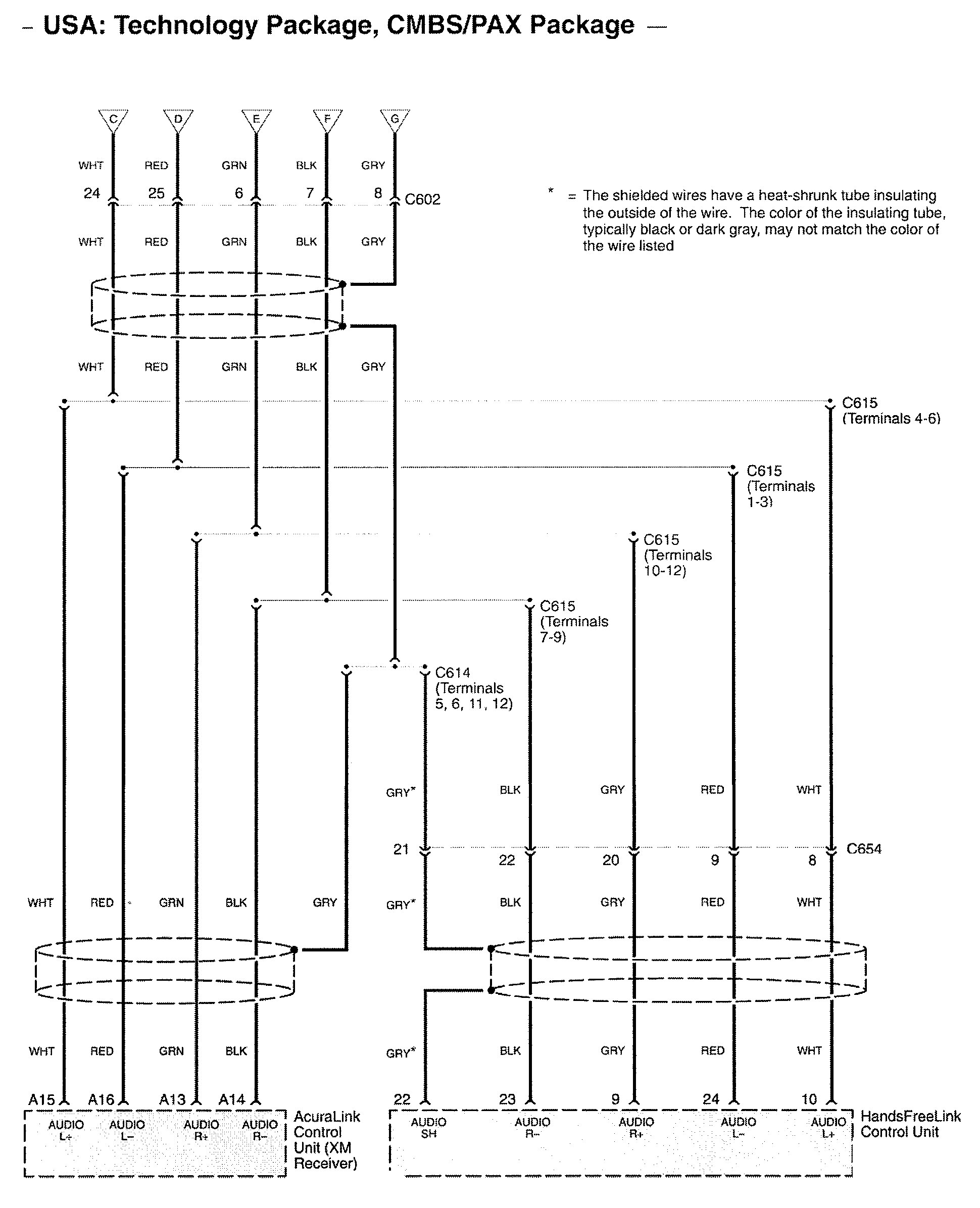

Acura RL - wiring diagram - navigation system (part 8)
Acura RL – wiring diagram – navigation system (part 8)

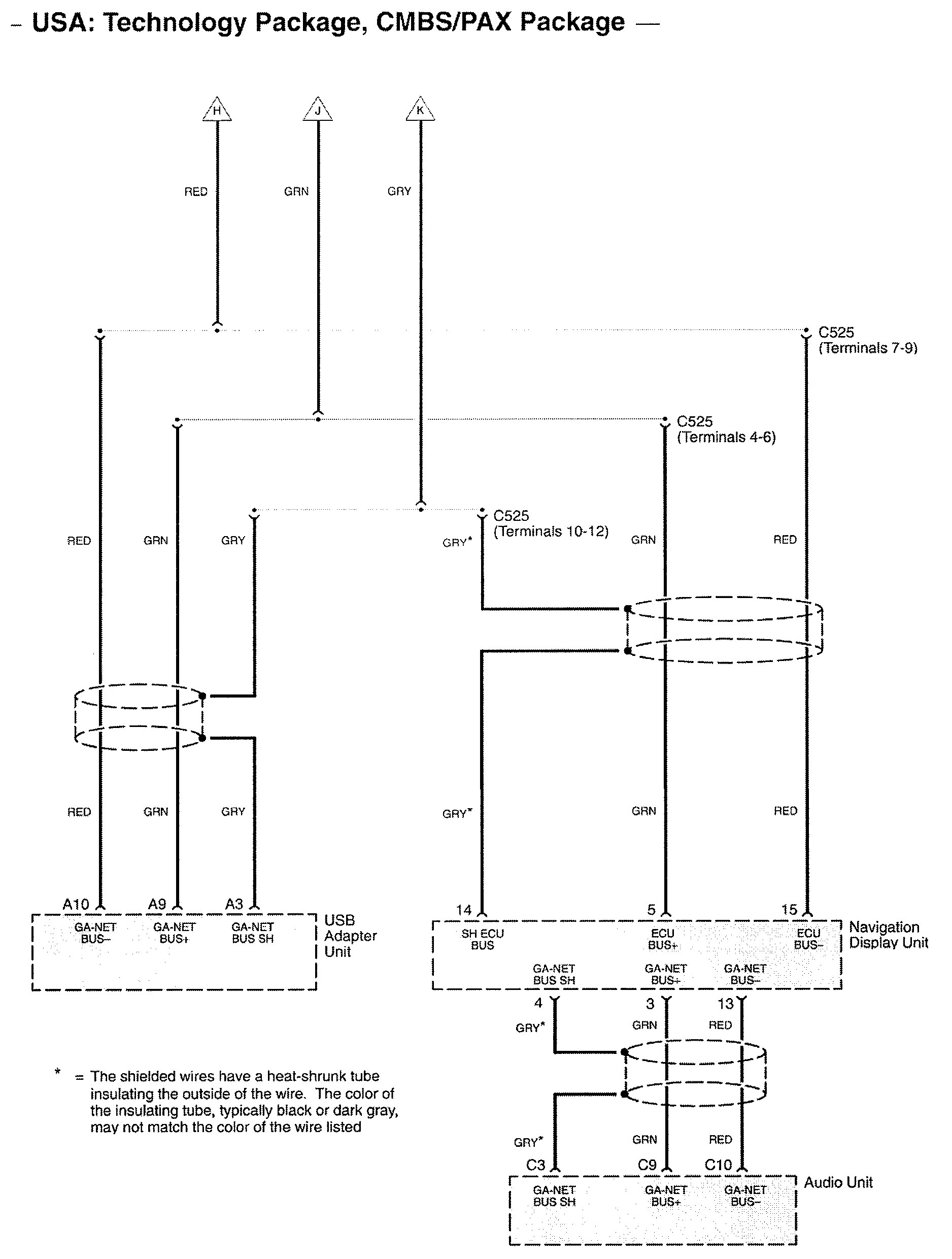

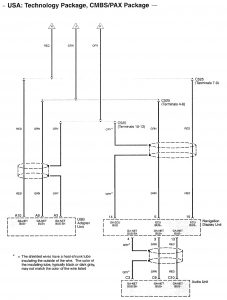

Acura RL - wiring diagram - navigation system (part 9)
Acura RL – wiring diagram – navigation system (part 9)

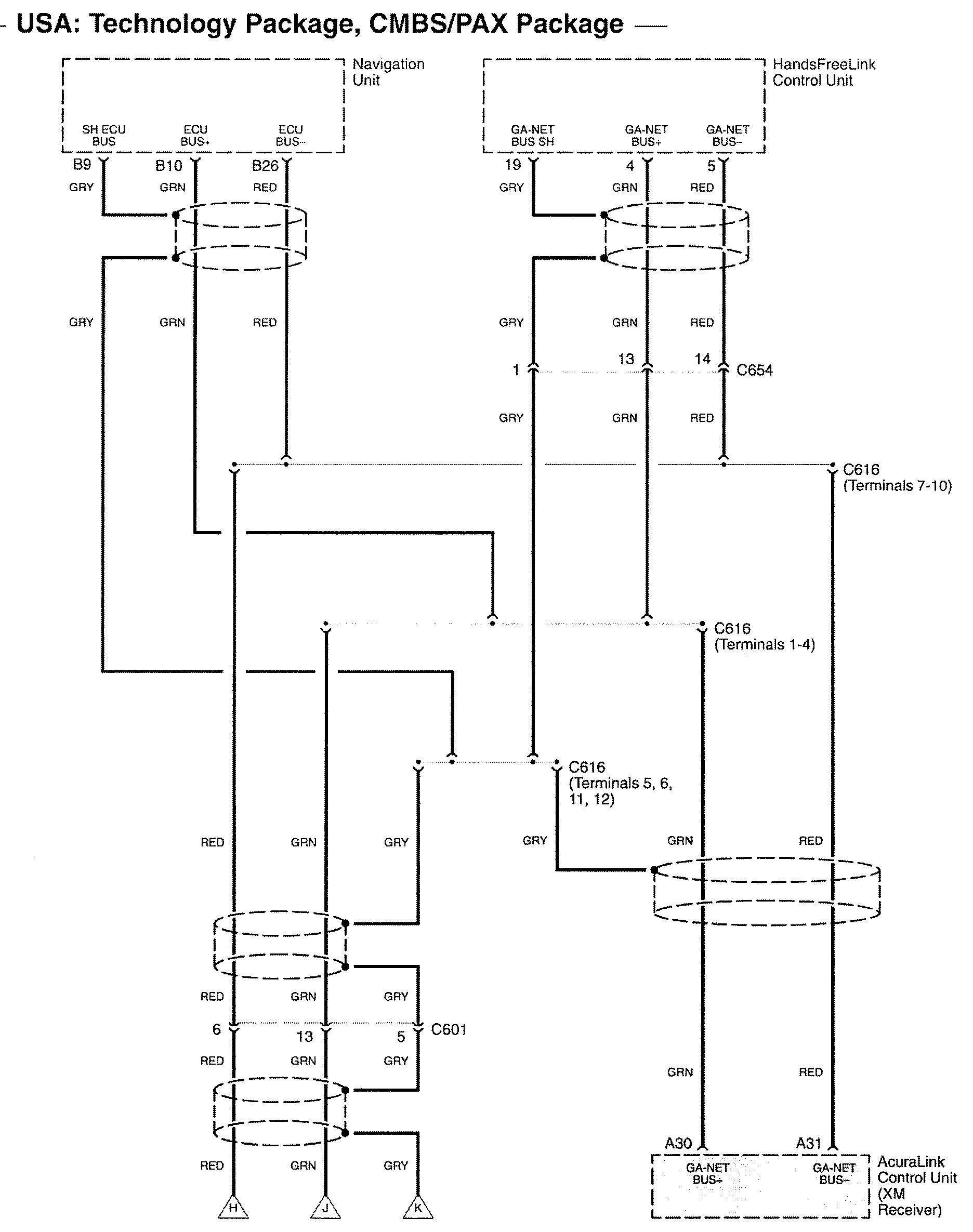

Acura RL - wiring diagram - navigation system (part 10)
Acura RL – wiring diagram – navigation system (part 10)

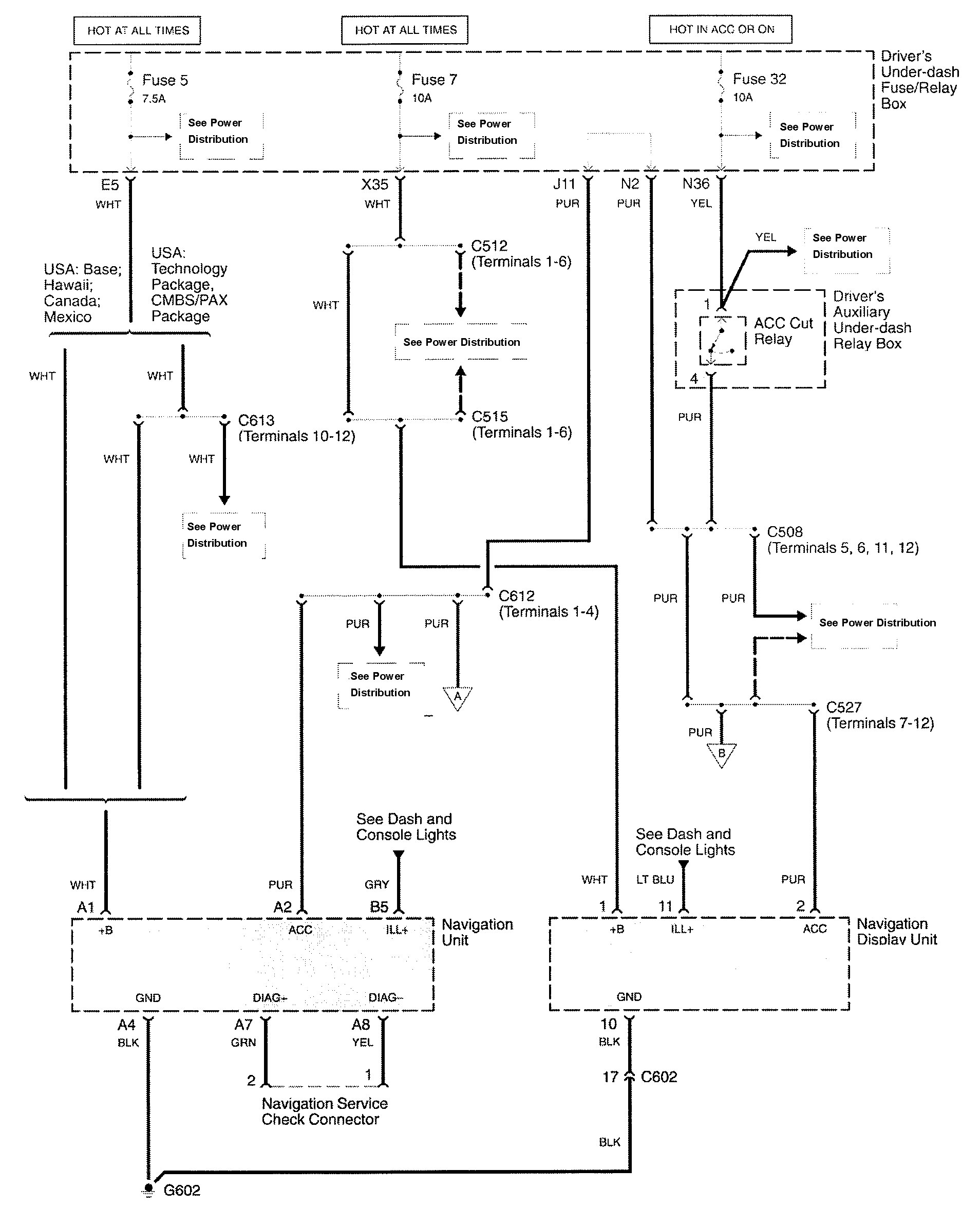

Acura RL - wiring diagram - navigation system (part 11)
Acura RL – wiring diagram – navigation system (part 11)

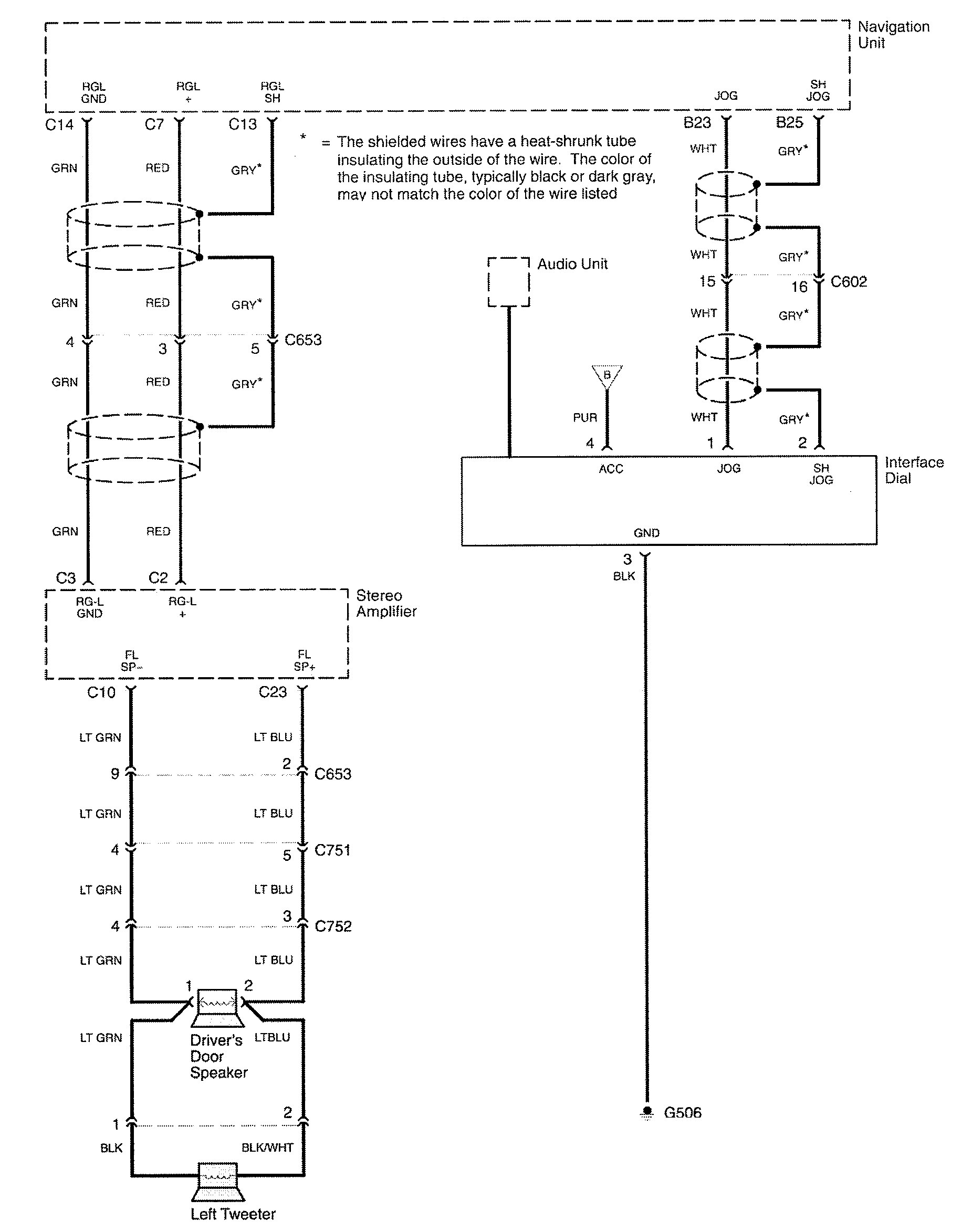

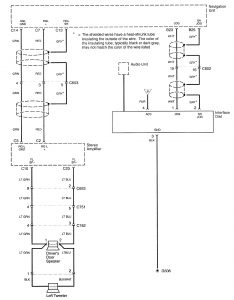

Acura RL - wiring diagram - navigation system (part 12)
Acura RL – wiring diagram – navigation system (part 12)

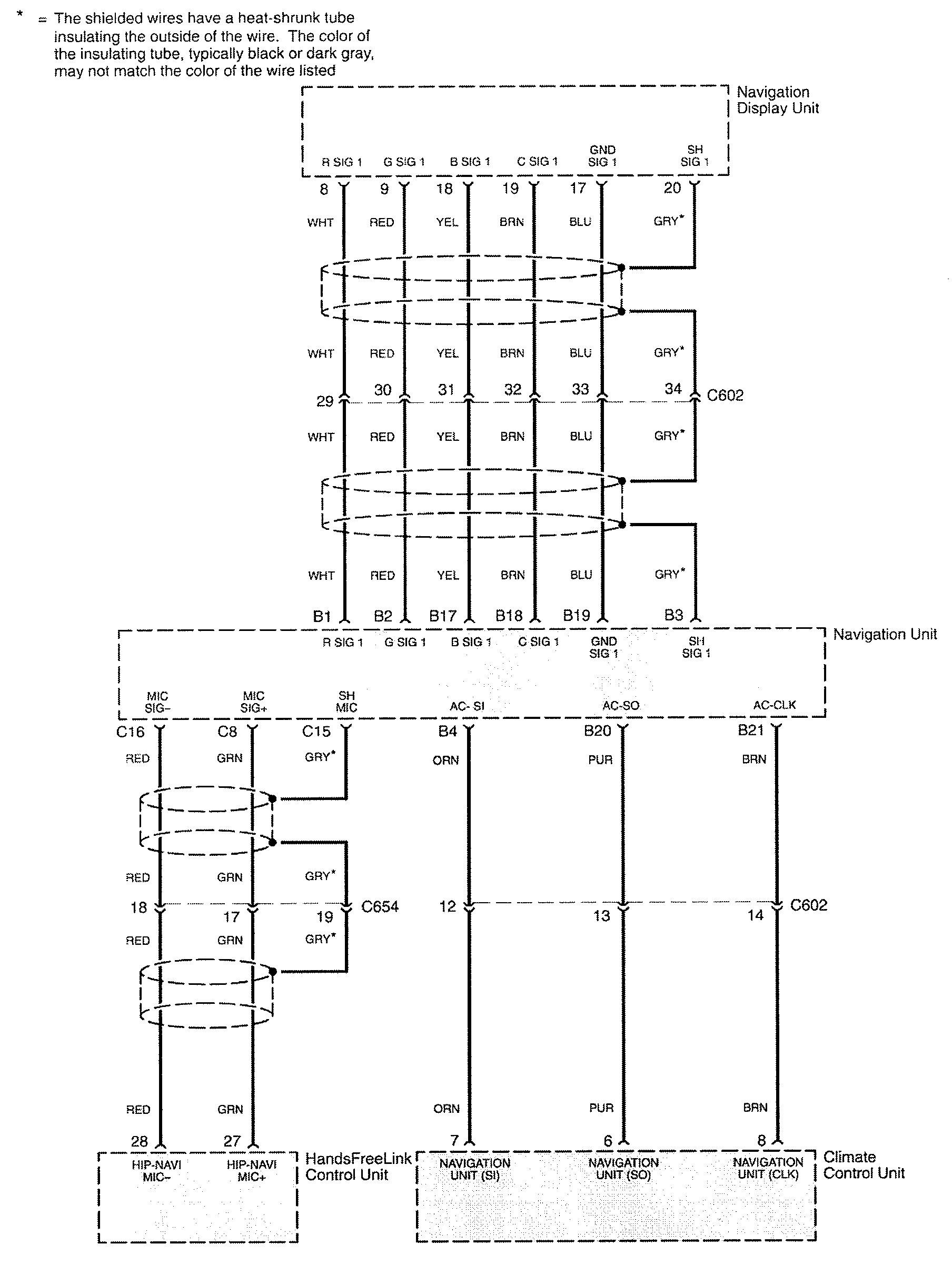

Acura RL - wiring diagram - navigation system (part 13)
Acura RL – wiring diagram – navigation system (part 13)

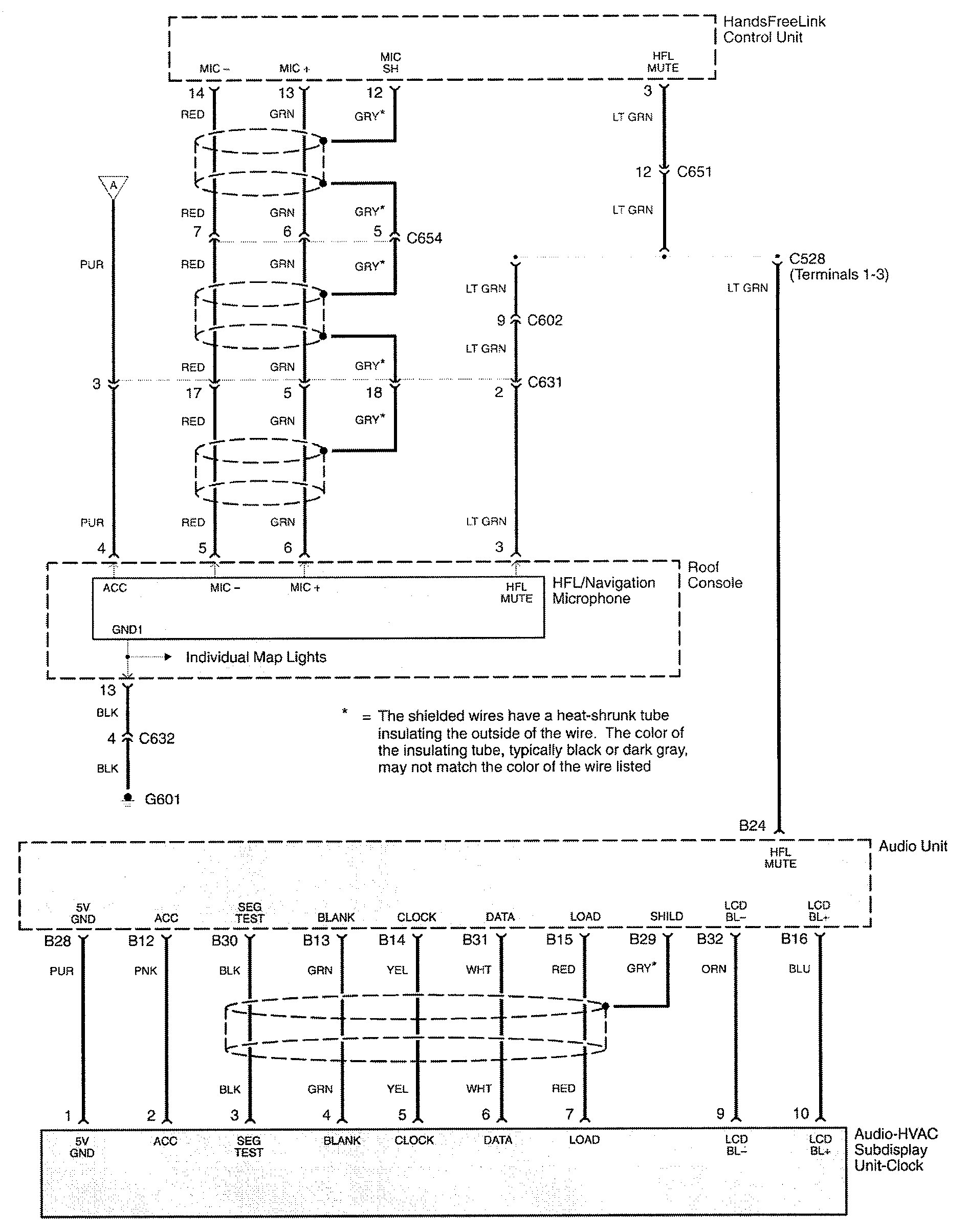

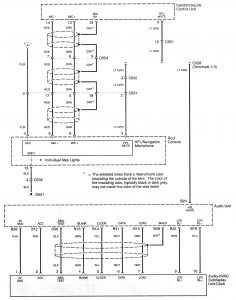

Acura RL - wiring diagram - navigation system (part 14)
Acura RL – wiring diagram – navigation system (part 14)

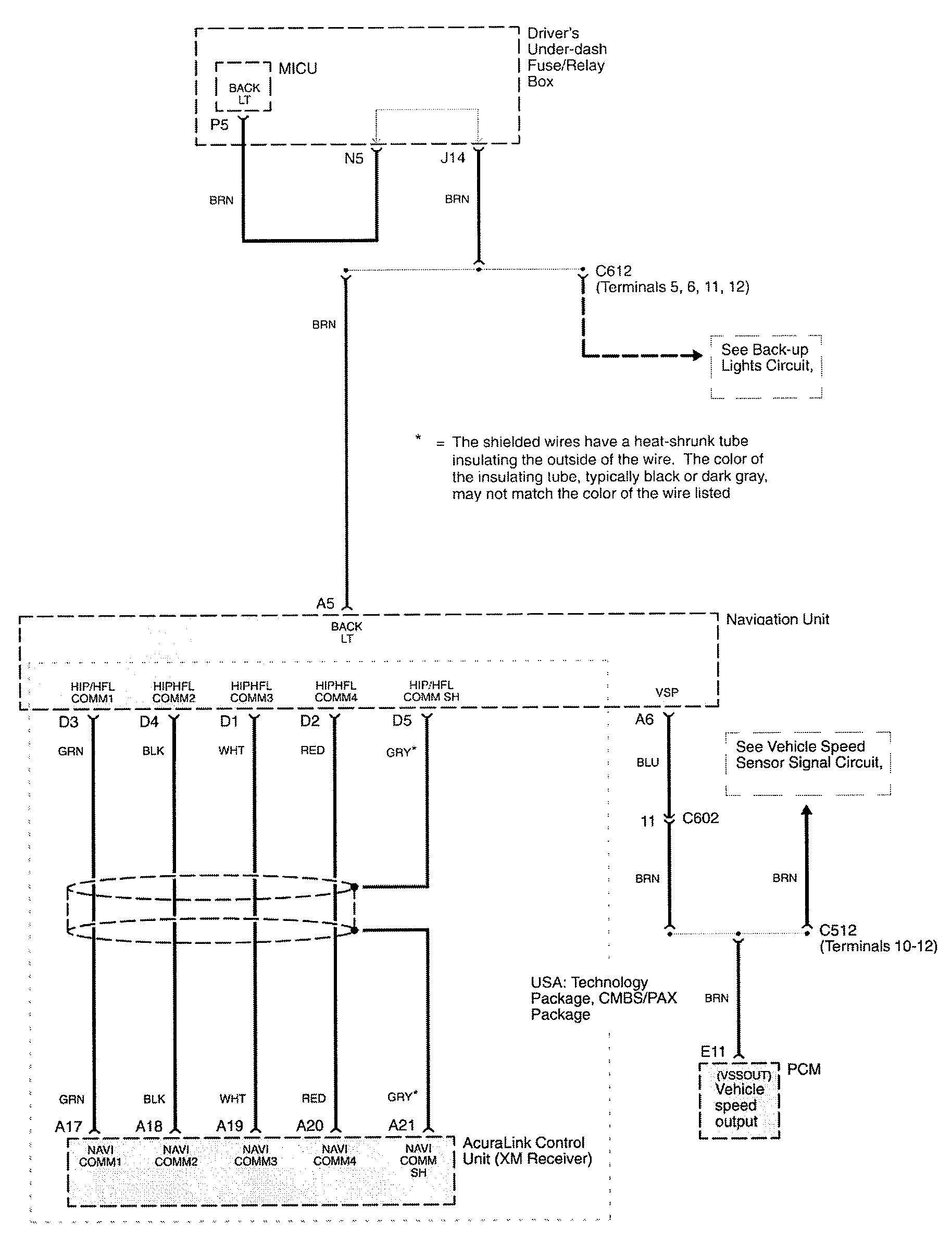

Acura RL - wiring diagram - navigation system (part 15)
Acura RL – wiring diagram – navigation system (part 15)

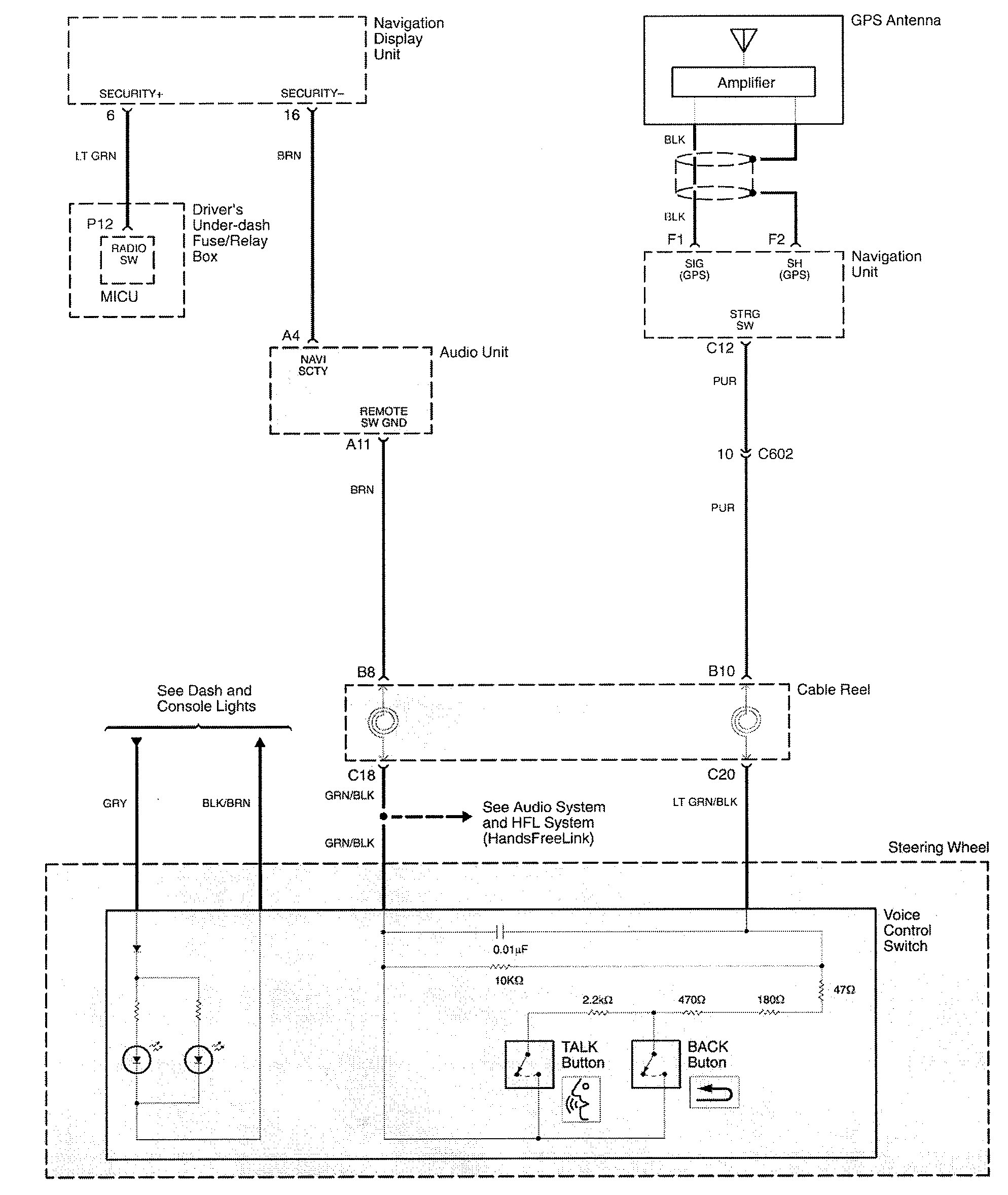

Acura RL - wiring diagram - navigation system (part 16)
Acura RL – wiring diagram – navigation system (part 16)

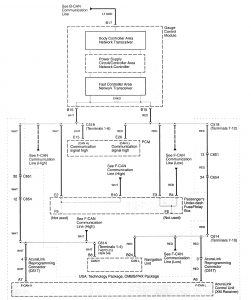

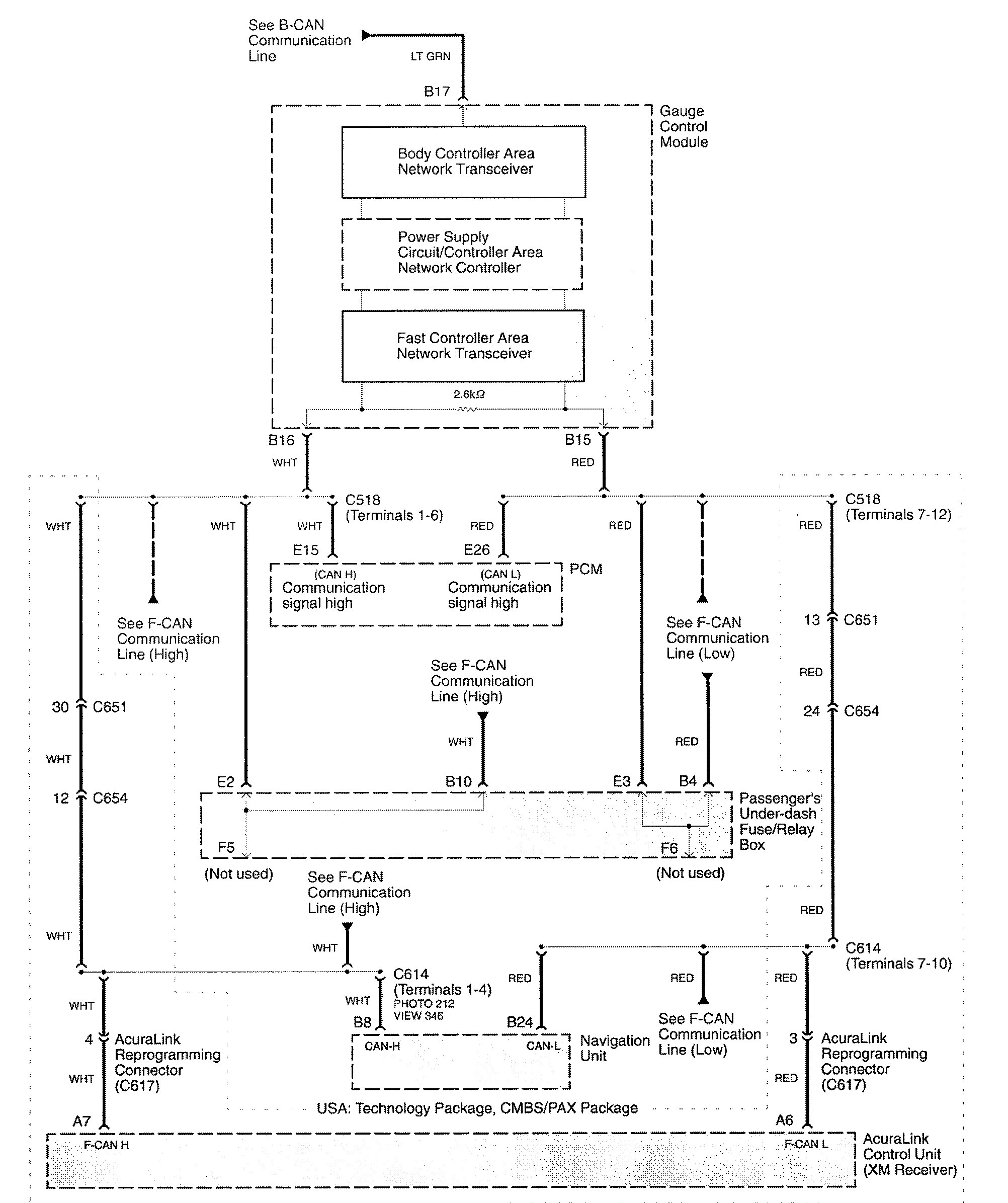

Acura RL - wiring diagram - navigation system (part 17)
Acura RL – wiring diagram – navigation system (part 17)

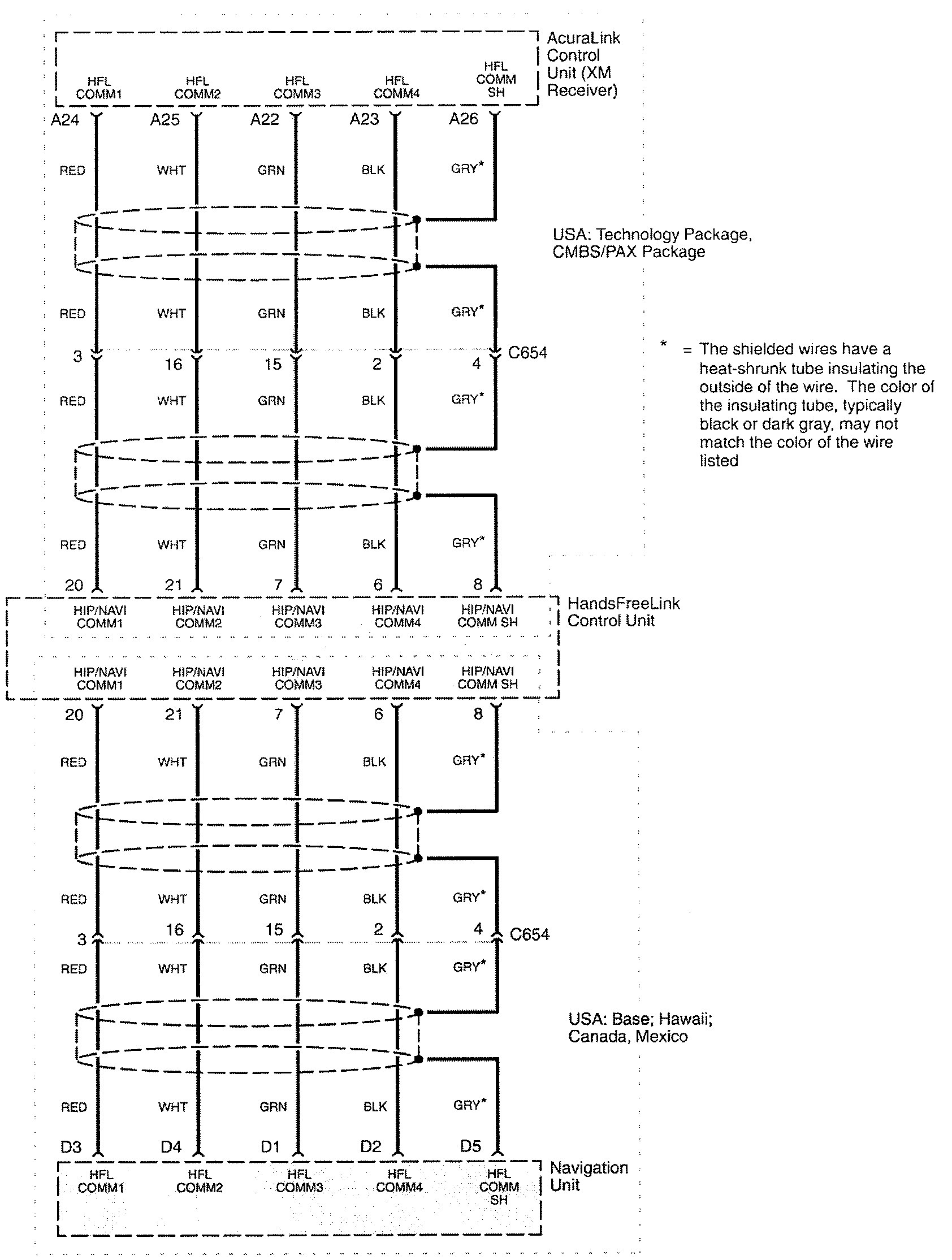

Acura RL - wiring diagram - navigation system (part 18)
Acura RL – wiring diagram – navigation system (part 18)

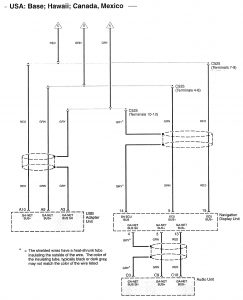

Acura RL - wiring diagram - navigation system (part 19)
Acura RL – wiring diagram – navigation system (part 19)

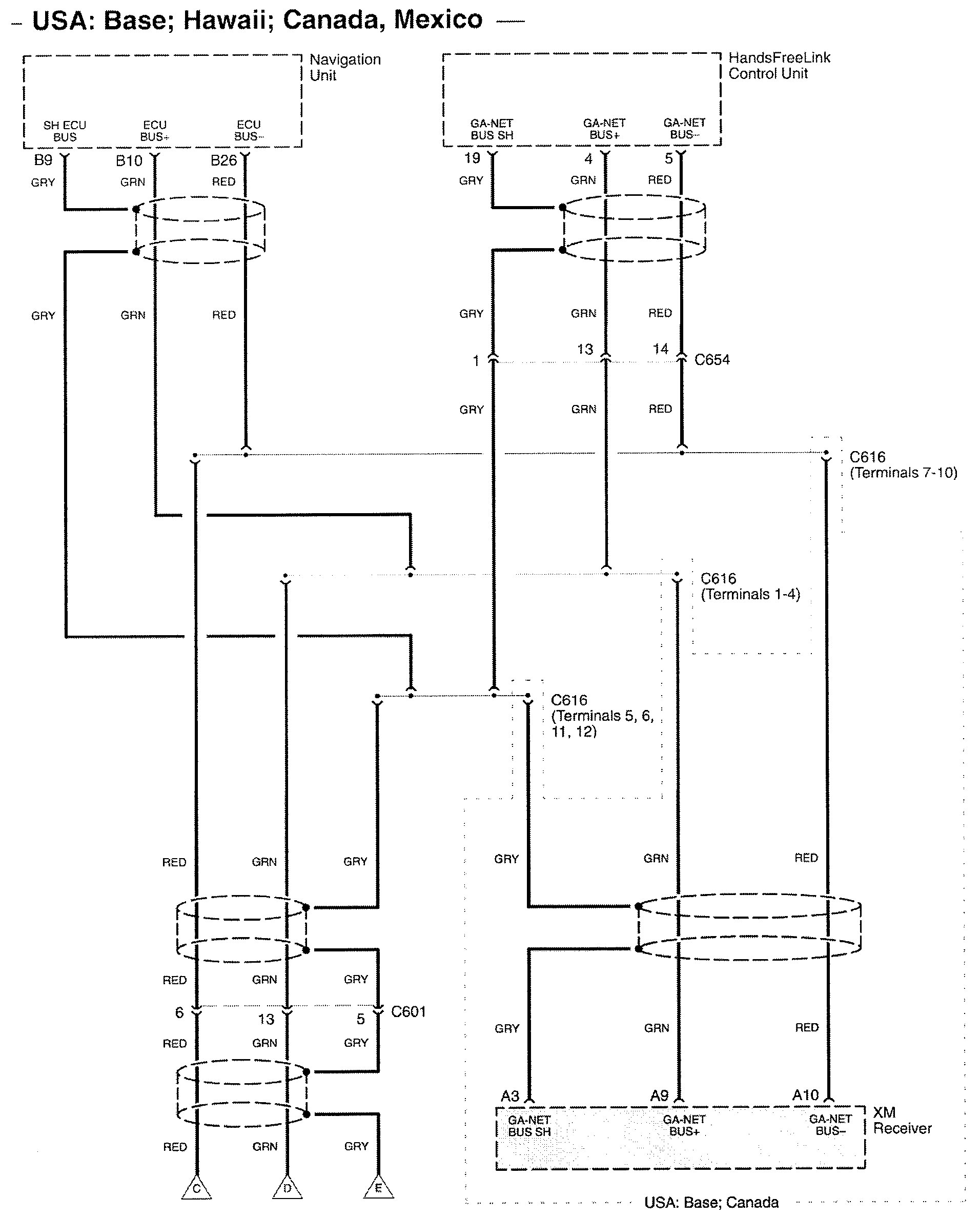

Acura RL - wiring diagram - navigation system (part 20)
Acura RL – wiring diagram – navigation system (part 20)

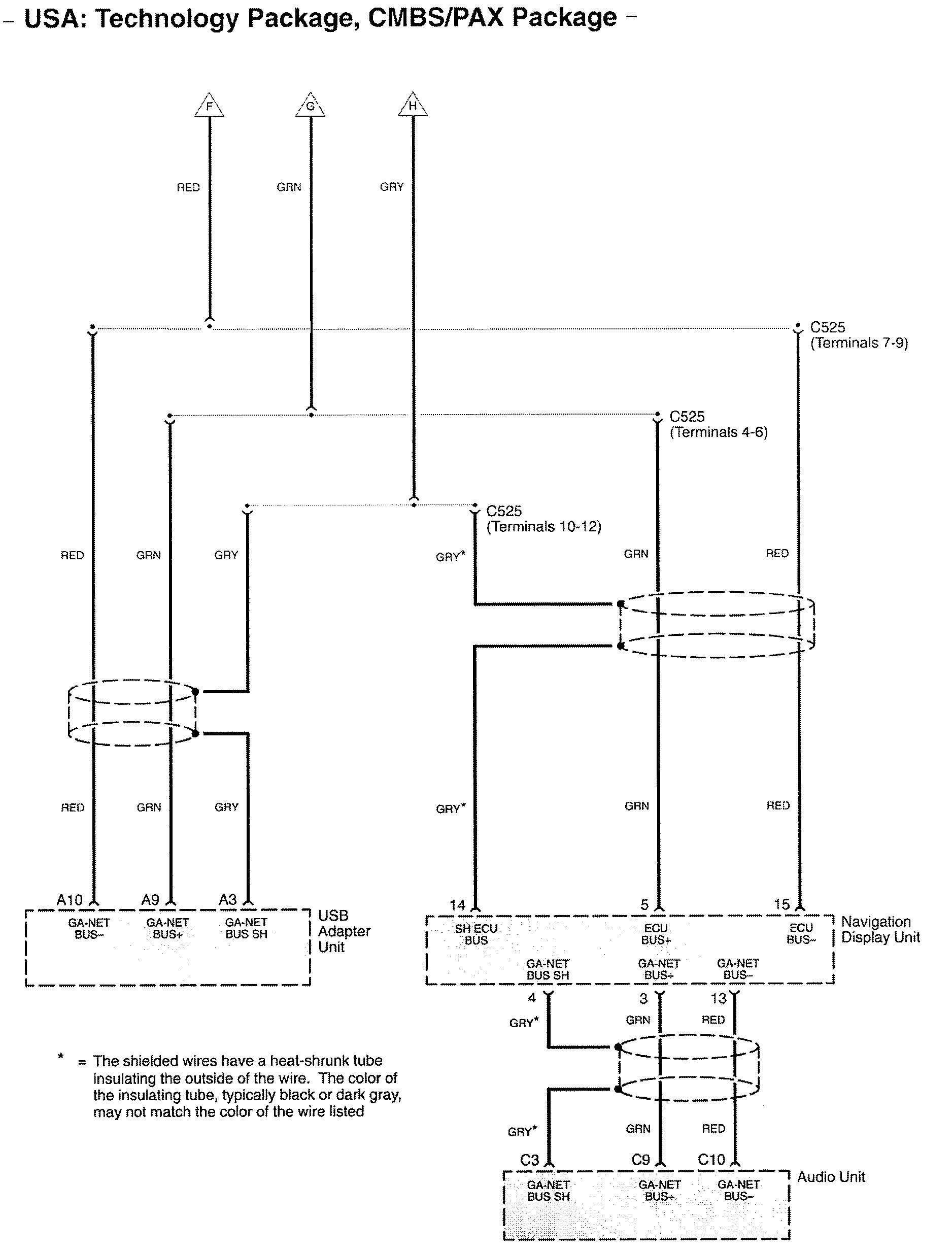

Acura RL - wiring diagram - navigation system (part 21)
Acura RL – wiring diagram – navigation system (part 21)

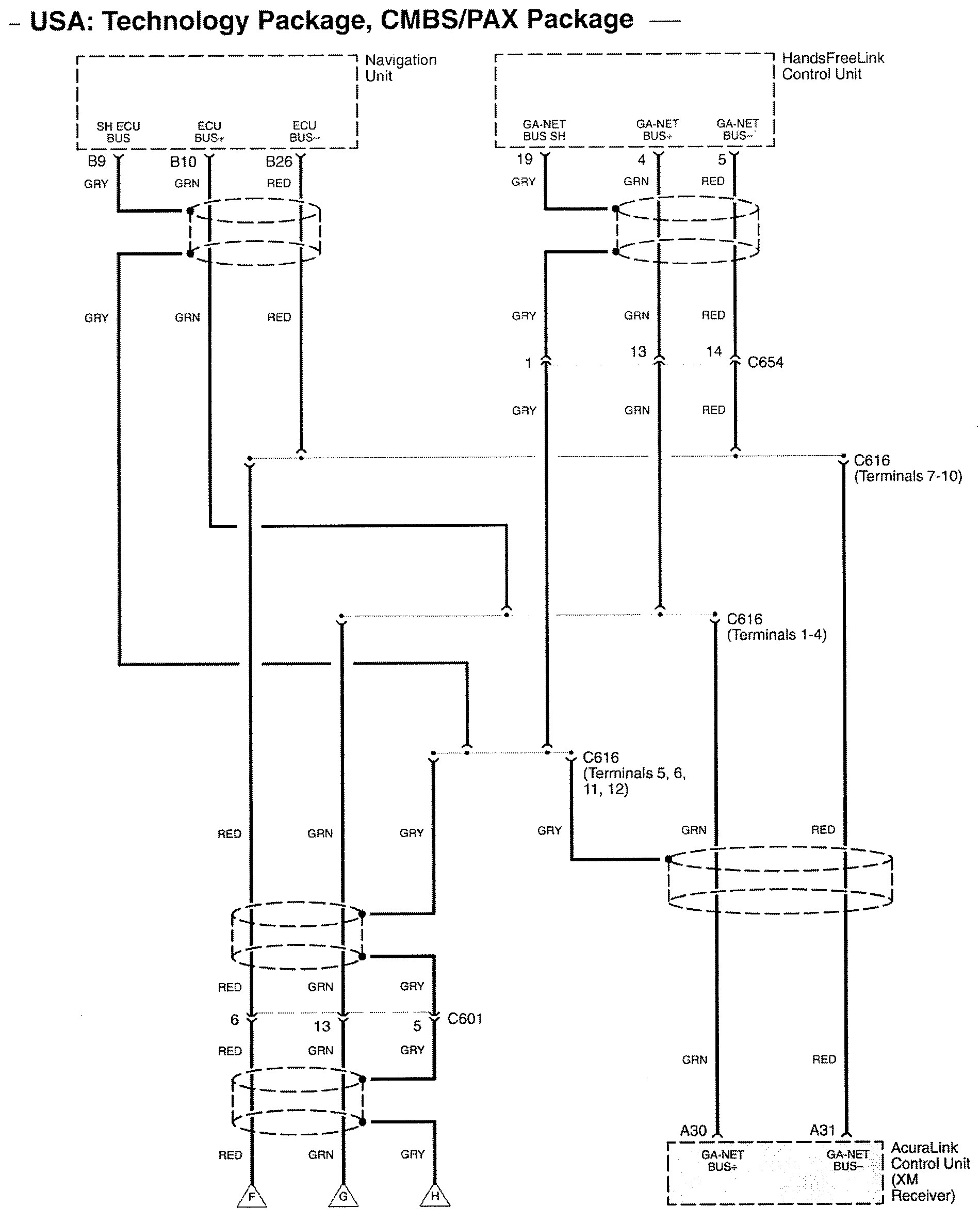

Acura RL - wiring diagram - navigation system (part 22)
Acura RL – wiring diagram – navigation system (part 22)

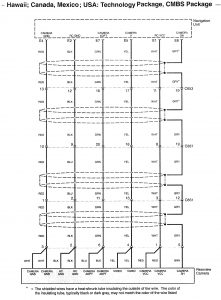

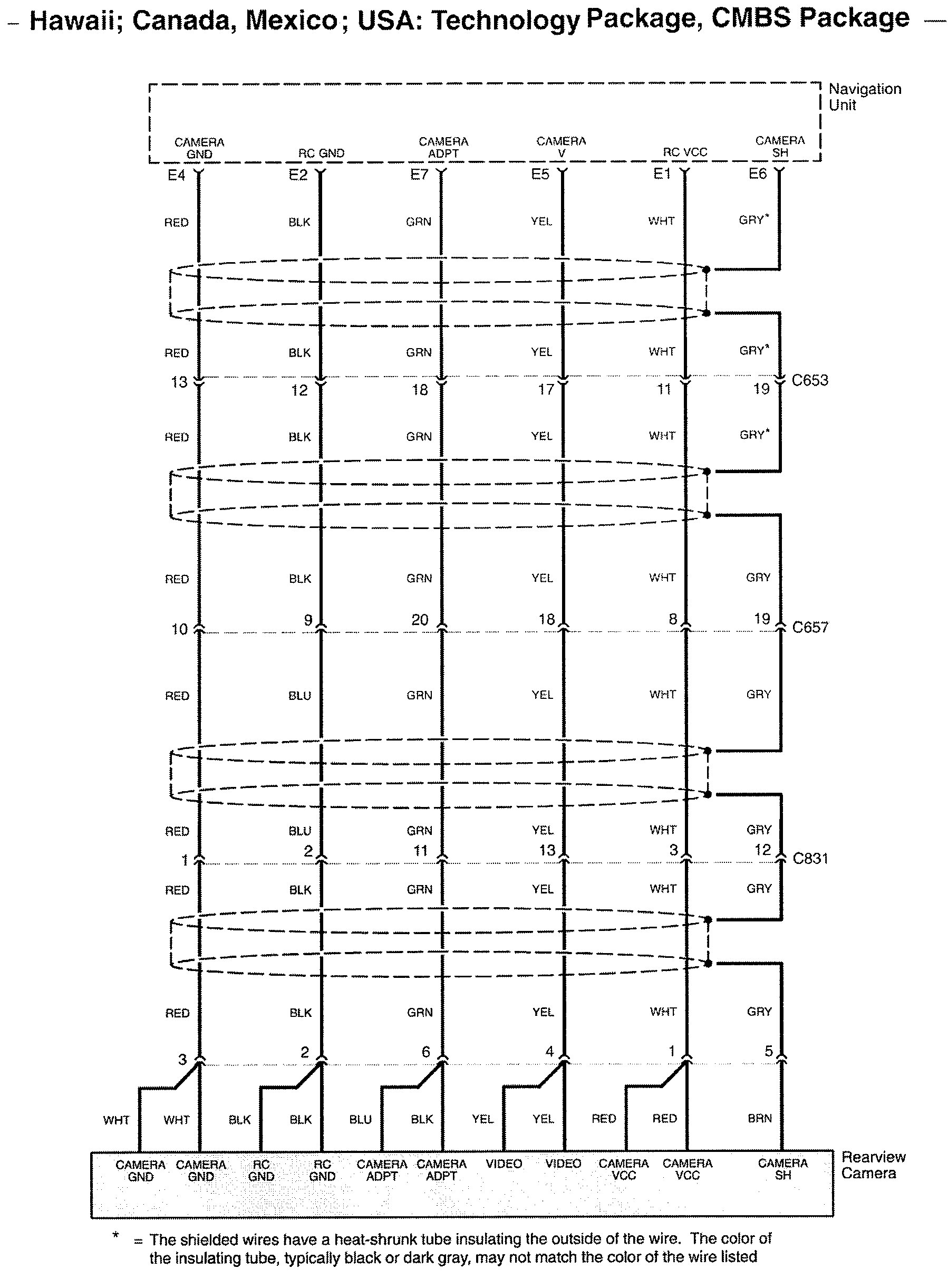

Acura RL - wiring diagram - navigation system (part 23)
Acura RL – wiring diagram – navigation system (part 23)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
