Acura RL (2009) – wiring diagrams – dashboard integrated central electronic

Acura RL (2009) – wiring diagrams – dashboard integrated central electronic

Year of productions:  2009

Dashboard integrated central electronic

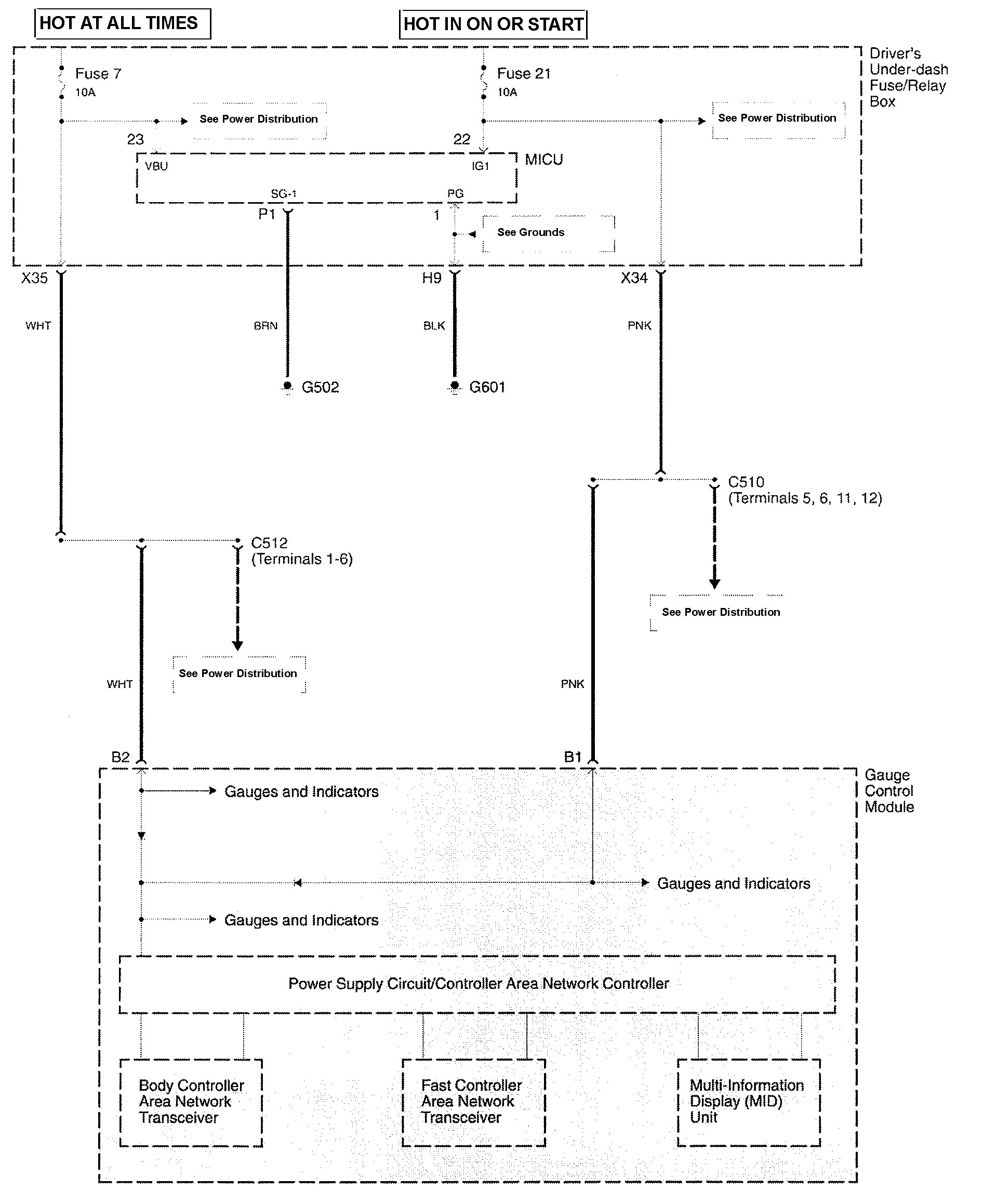

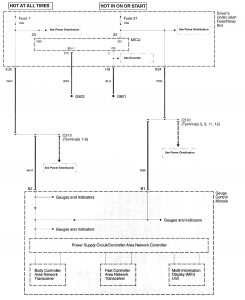

Acura RL - wiring diagram - dashboard integrated central electronics (part 1)
Acura RL – wiring diagram – dashboard integrated central electronics (part 1)

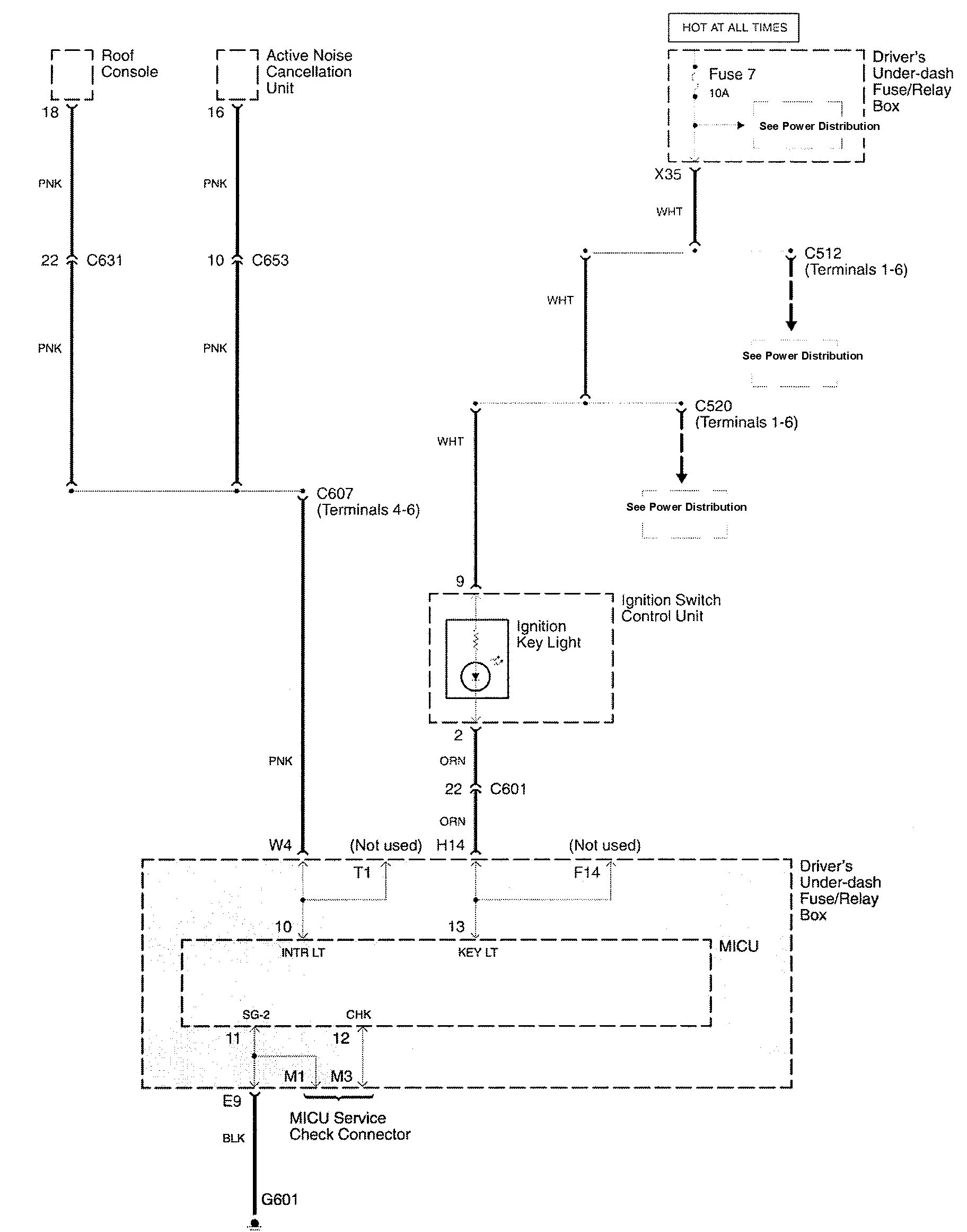

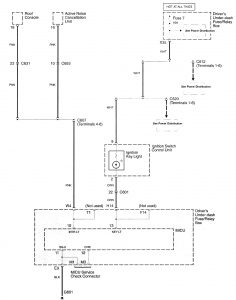

Acura RL - wiring diagram - dashboard integrated central electronics (part 2)
Acura RL – wiring diagram – dashboard integrated central electronics (part 2)

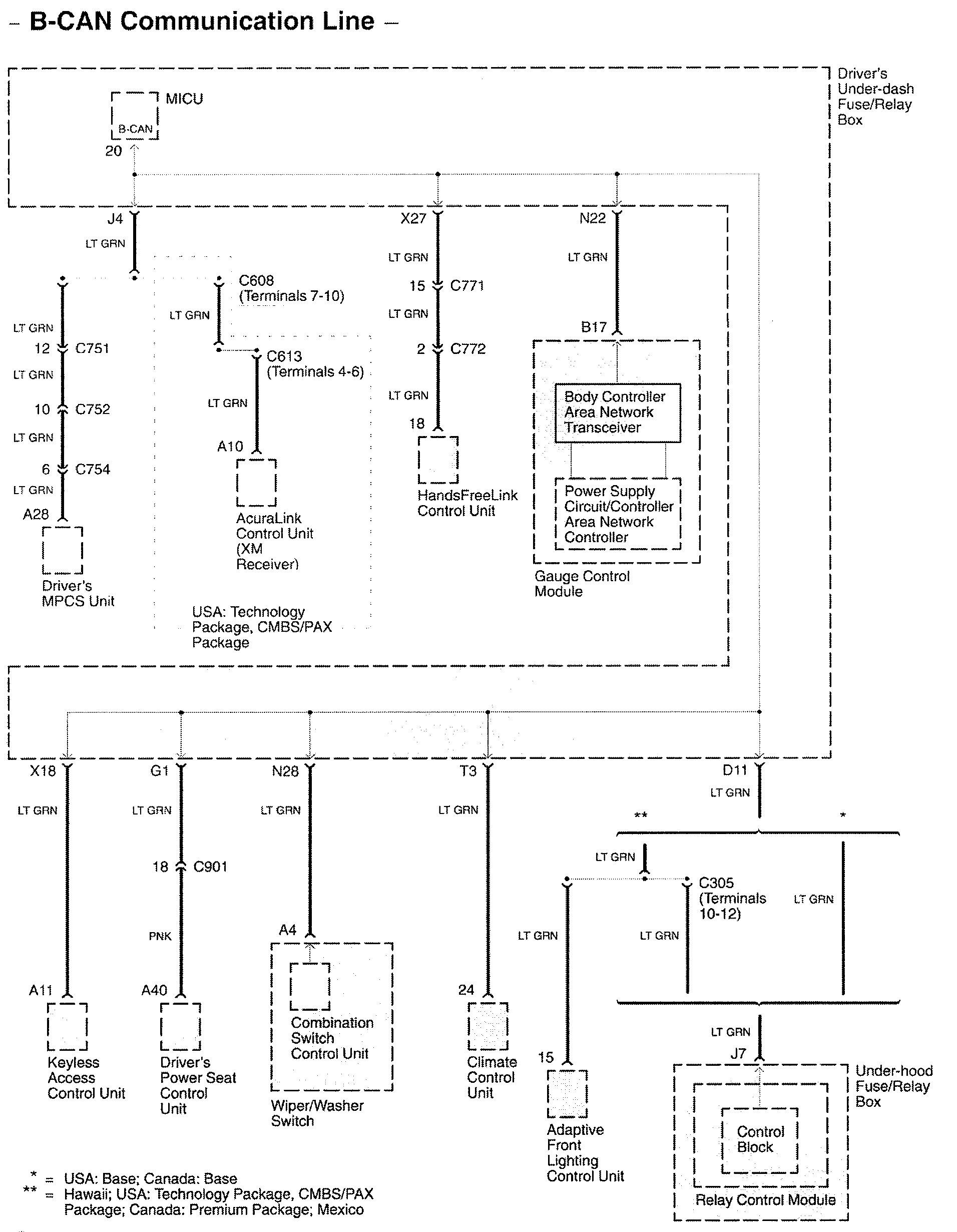

Acura RL - wiring diagram - dashboard integrated central electronics (part 3)
Acura RL – wiring diagram – dashboard integrated central electronics (part 3)

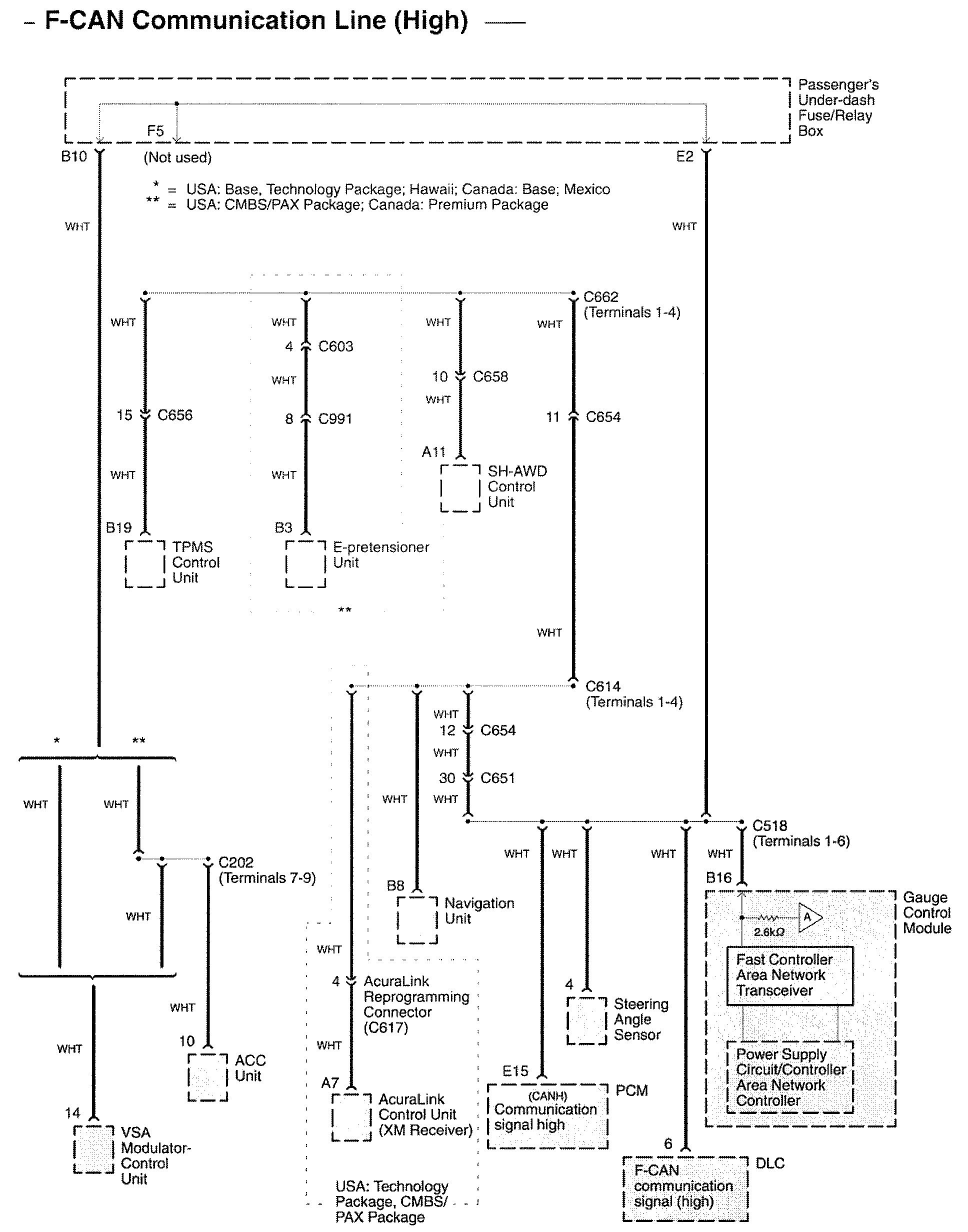

Acura RL - wiring diagram - dashboard integrated central electronics (part 4)
Acura RL – wiring diagram – dashboard integrated central electronics (part 4)

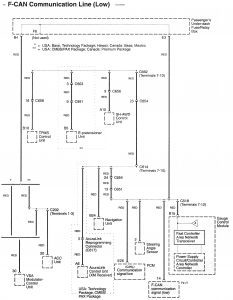

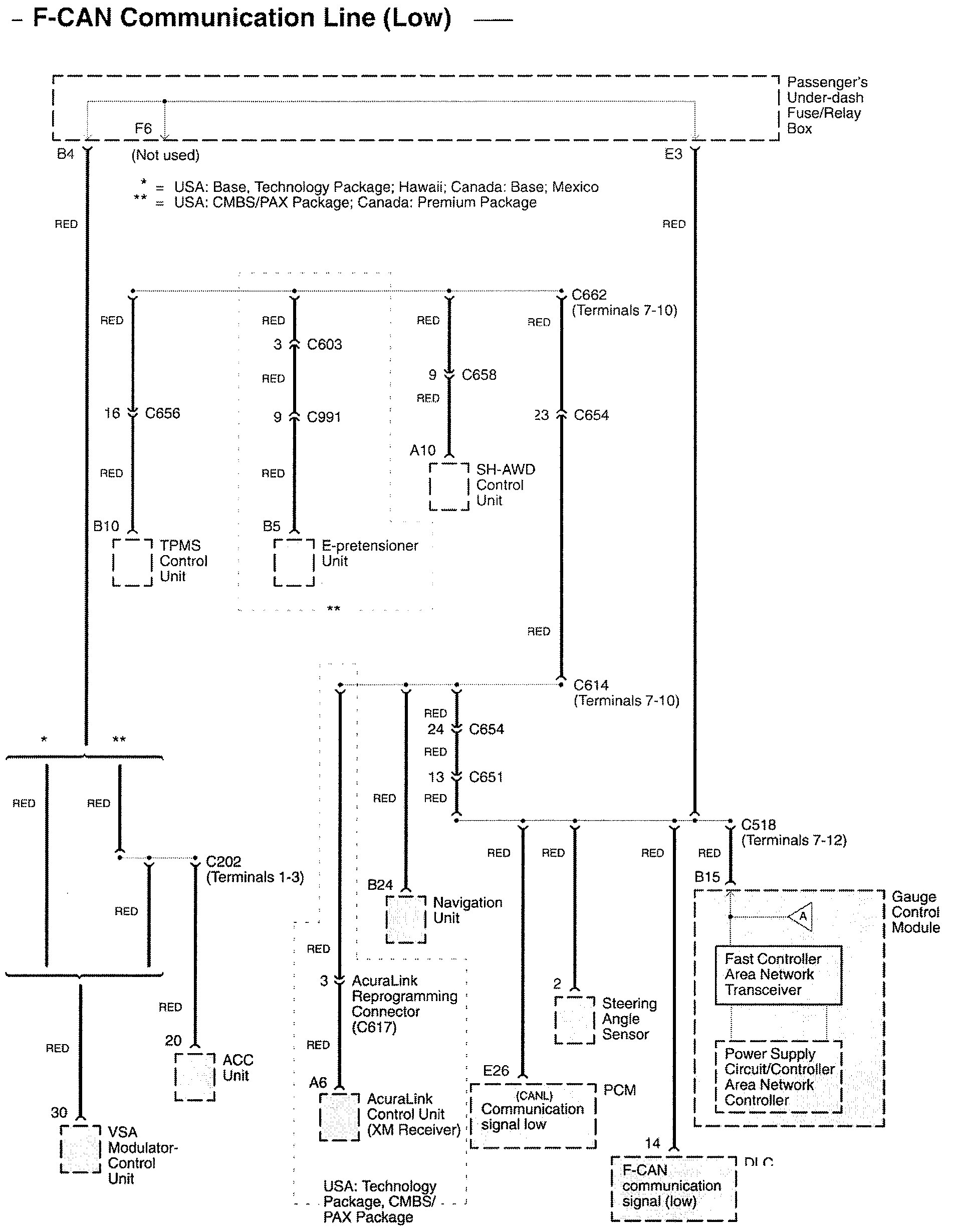

Acura RL - wiring diagram - dashboard integrated central electronics (part 5)
Acura RL – wiring diagram – dashboard integrated central electronics (part 5)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
