Acura RL (2007 – 2008) – wiring diagrams – license plate lamp

Acura RL (2007 – 2008) – wiring diagrams – license plate lamp

Year of production:  2007, 2008

License plate lamp

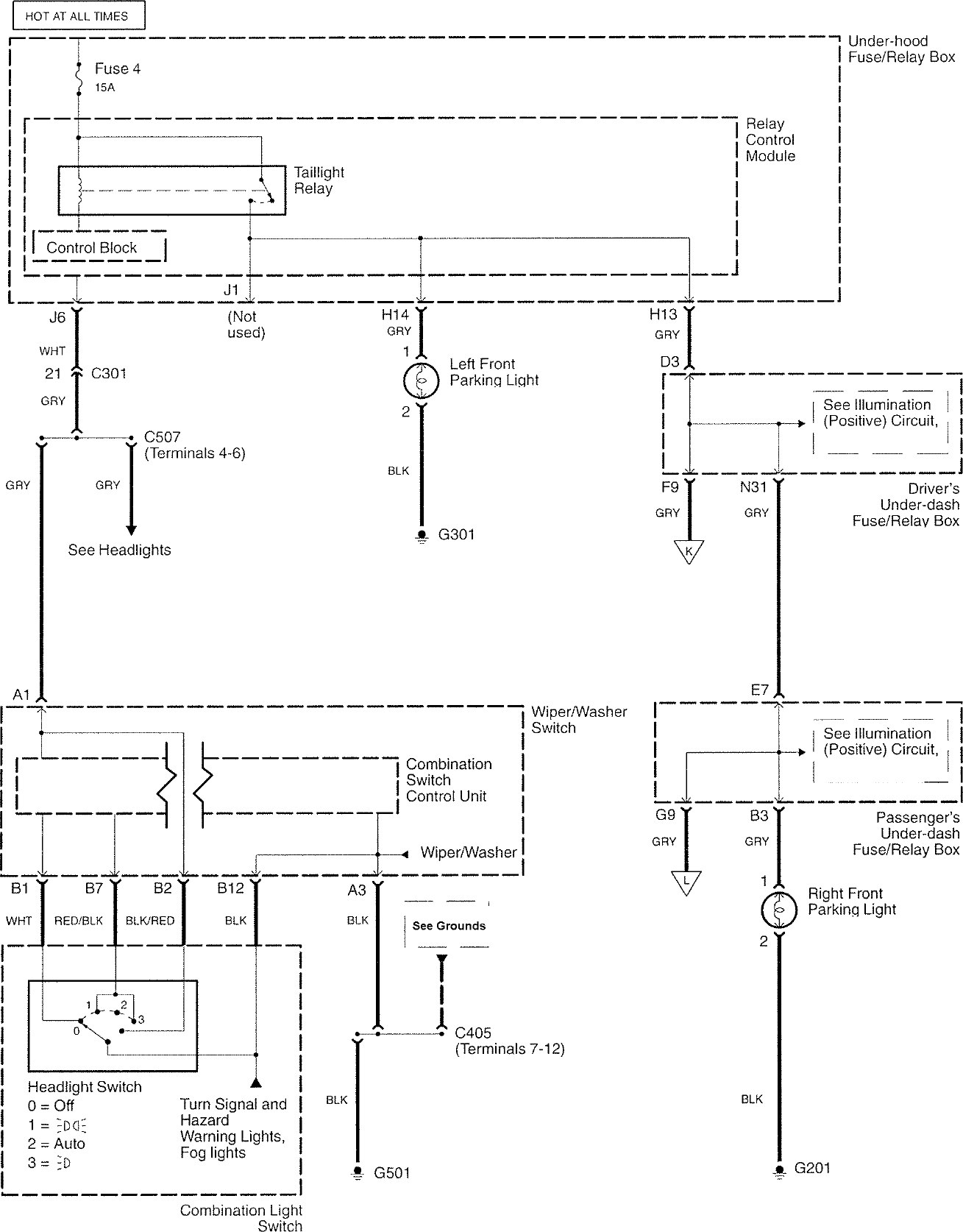

Acura RL - wiring diagram - license plate lamp (part 1)
Acura RL – wiring diagram – license plate lamp (part 1)

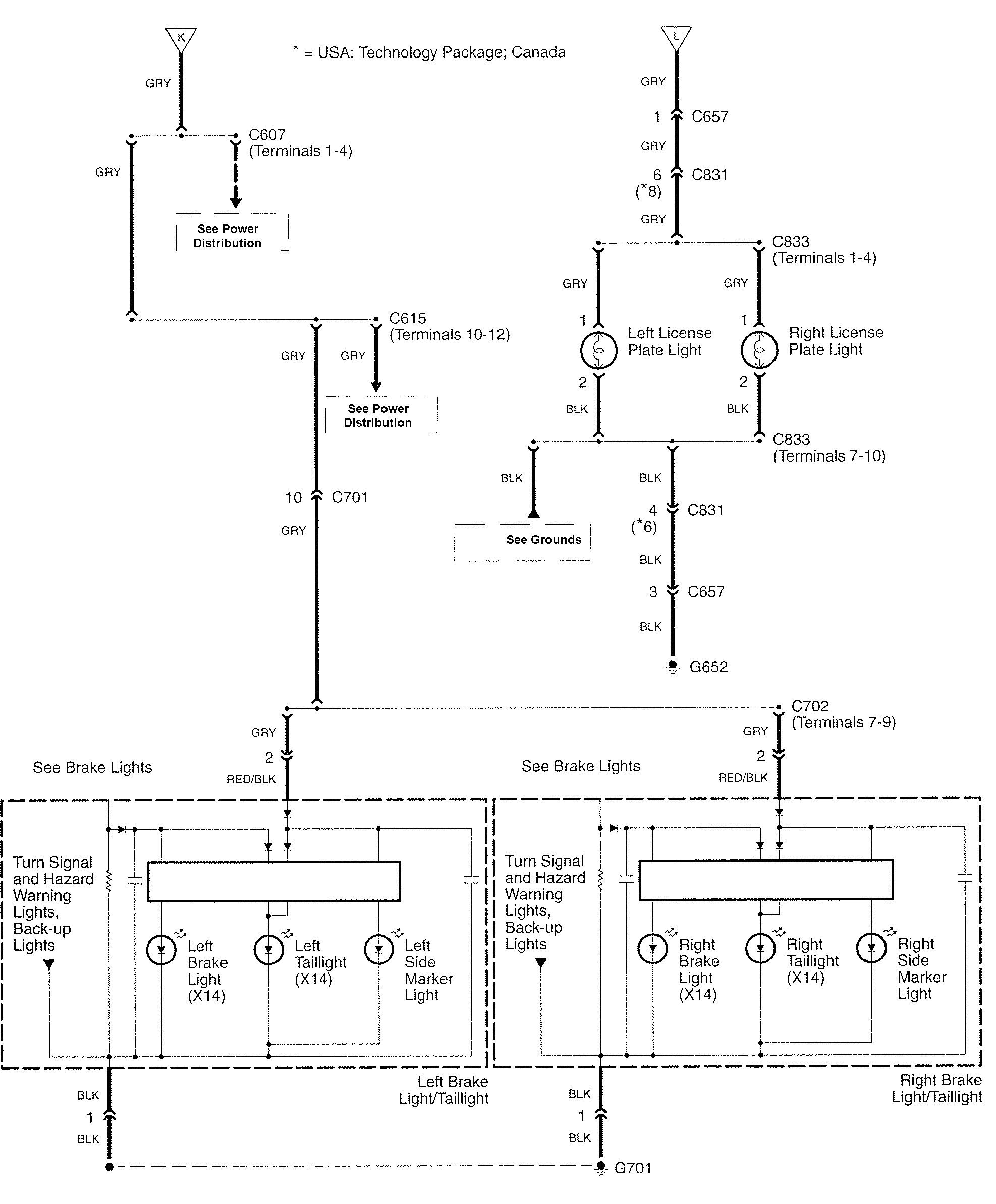

Acura RL - wiring diagram - license plate lamp (part 2)
Acura RL – wiring diagram – license plate lamp (part 2)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
