Acura RL (2006) – wiring diagrams – luggage compartment release

Acura RL (2006) – wiring diagrams – luggage compartment release

Year of productions:  2006

Luggage compartment release

Version 1

Acura RL - wiring diagram - luggage compartment release
Acura RL – wiring diagram – luggage compartment release

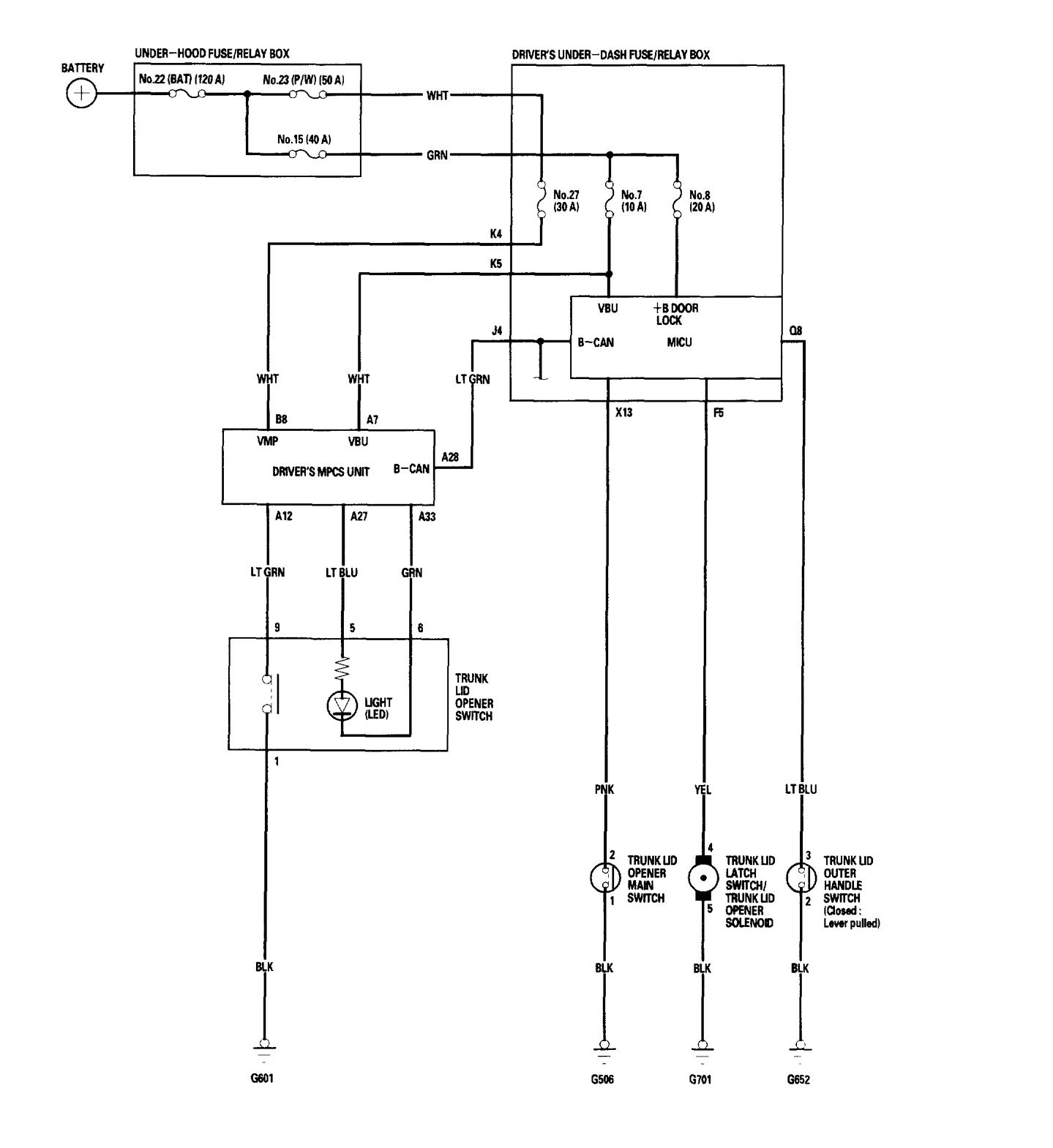

Version 2

Acura RL - wiring diagram - luggage compartment release
Acura RL – wiring diagram – luggage compartment release

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
