Acura RL (2006) – wiring diagrams – fog lamps

Acura RL (2006) – wiring diagrams – fog lamps

Year of production:  2006

Fog lamps

Version 1

Acura RL - wiring diagram - fog lamp
Acura RL – wiring diagram – fog lamp

Version 2

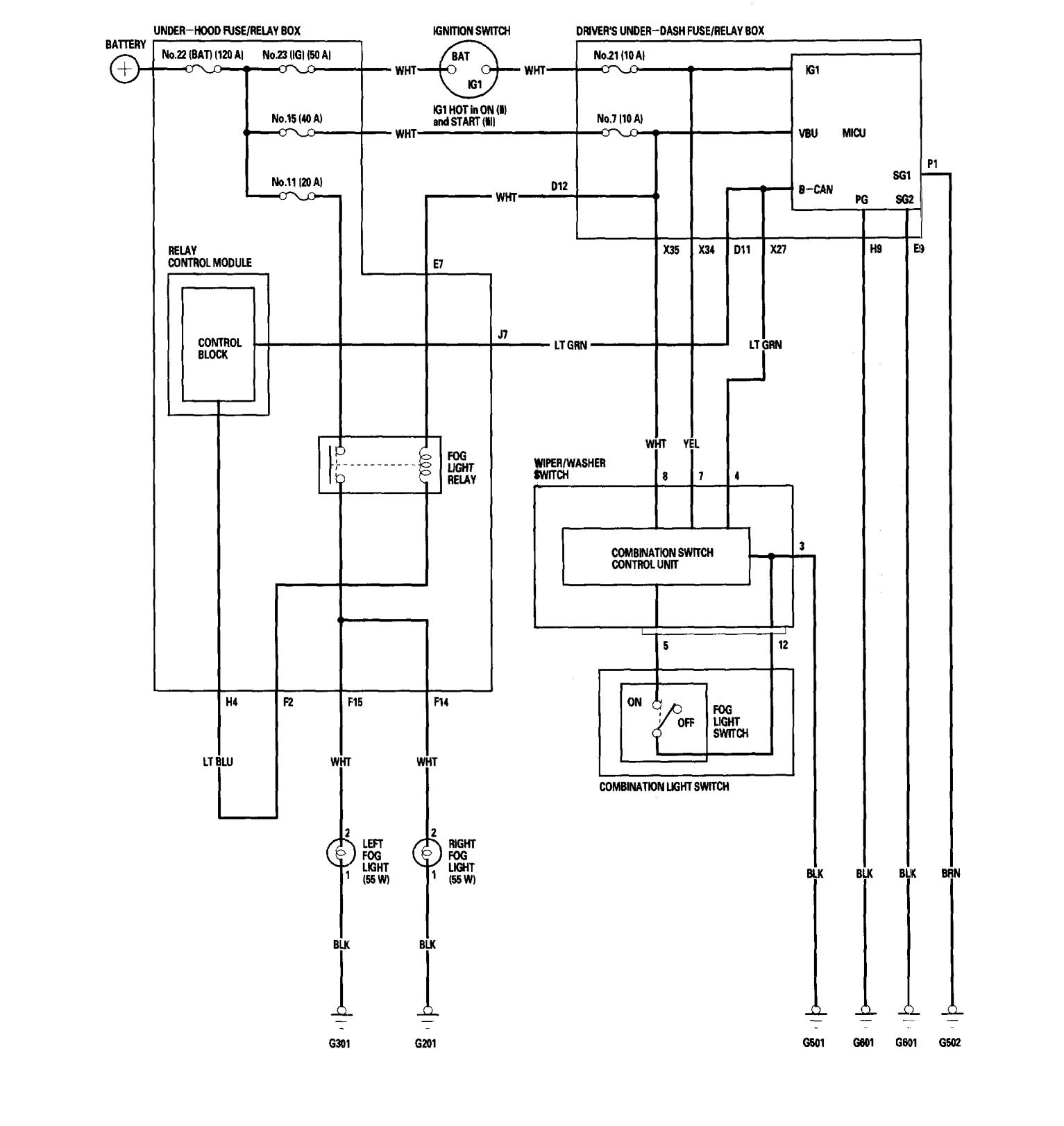

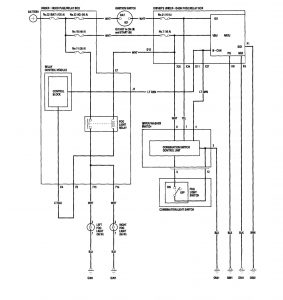

Acura RL - wiring diagram - fog lamps
Acura RL – wiring diagram – fog lamps

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
