Acura RL (2006) – wiring diagrams – charging system

Acura RL (2006) – wiring diagrams – charging system

Year of productions: 2005, 2006

Charging system

Version 1

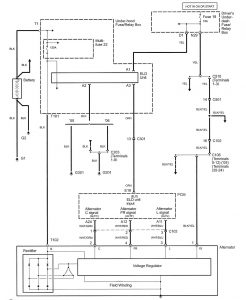

Acura RL - wiring diagram - charging system (part 1)
Acura RL – wiring diagram – charging system (part 1)

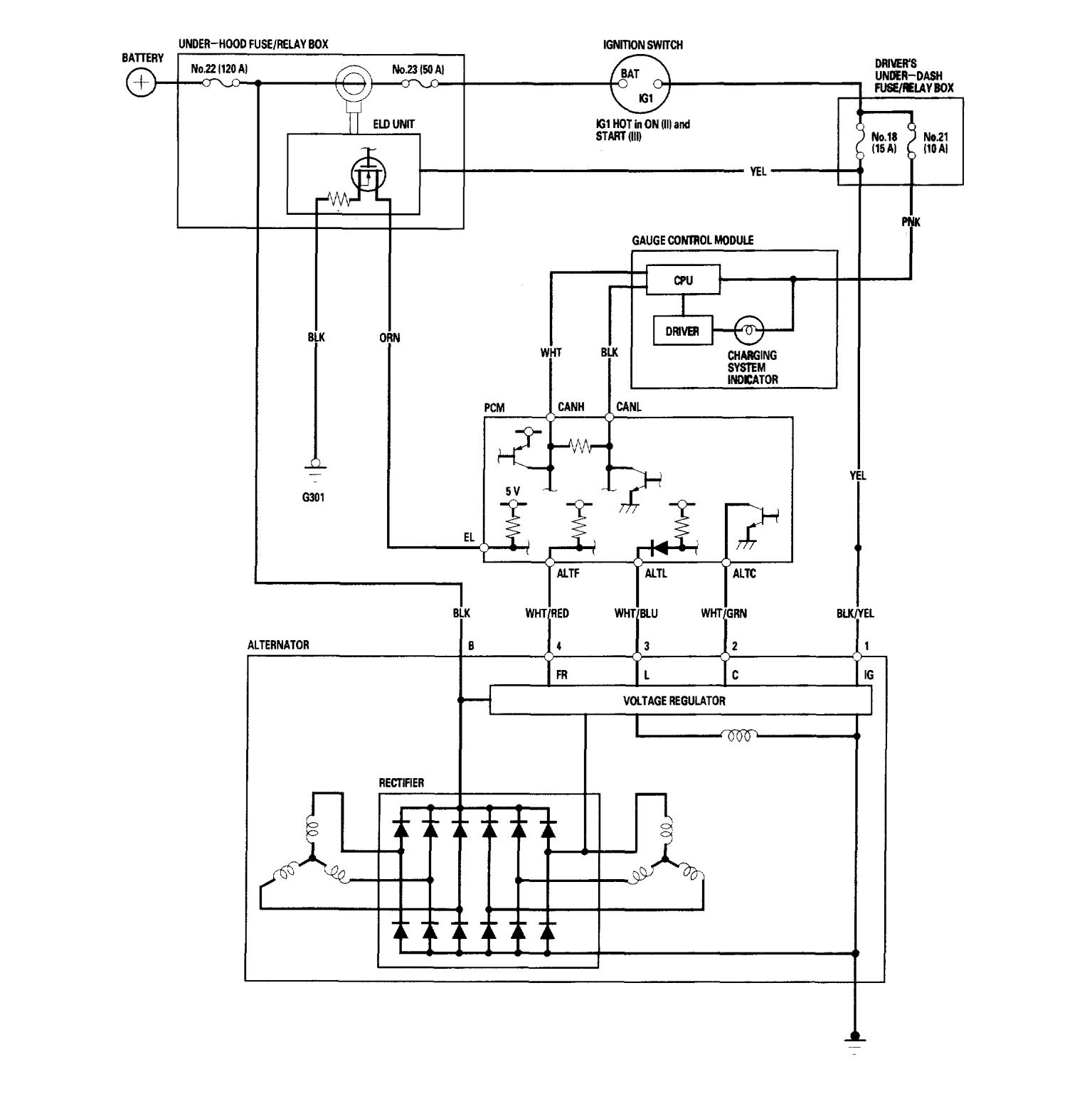

Acura RL - wiring diagram - charging system (part 2)
Acura RL – wiring diagram – charging system (part 2)

Version 2

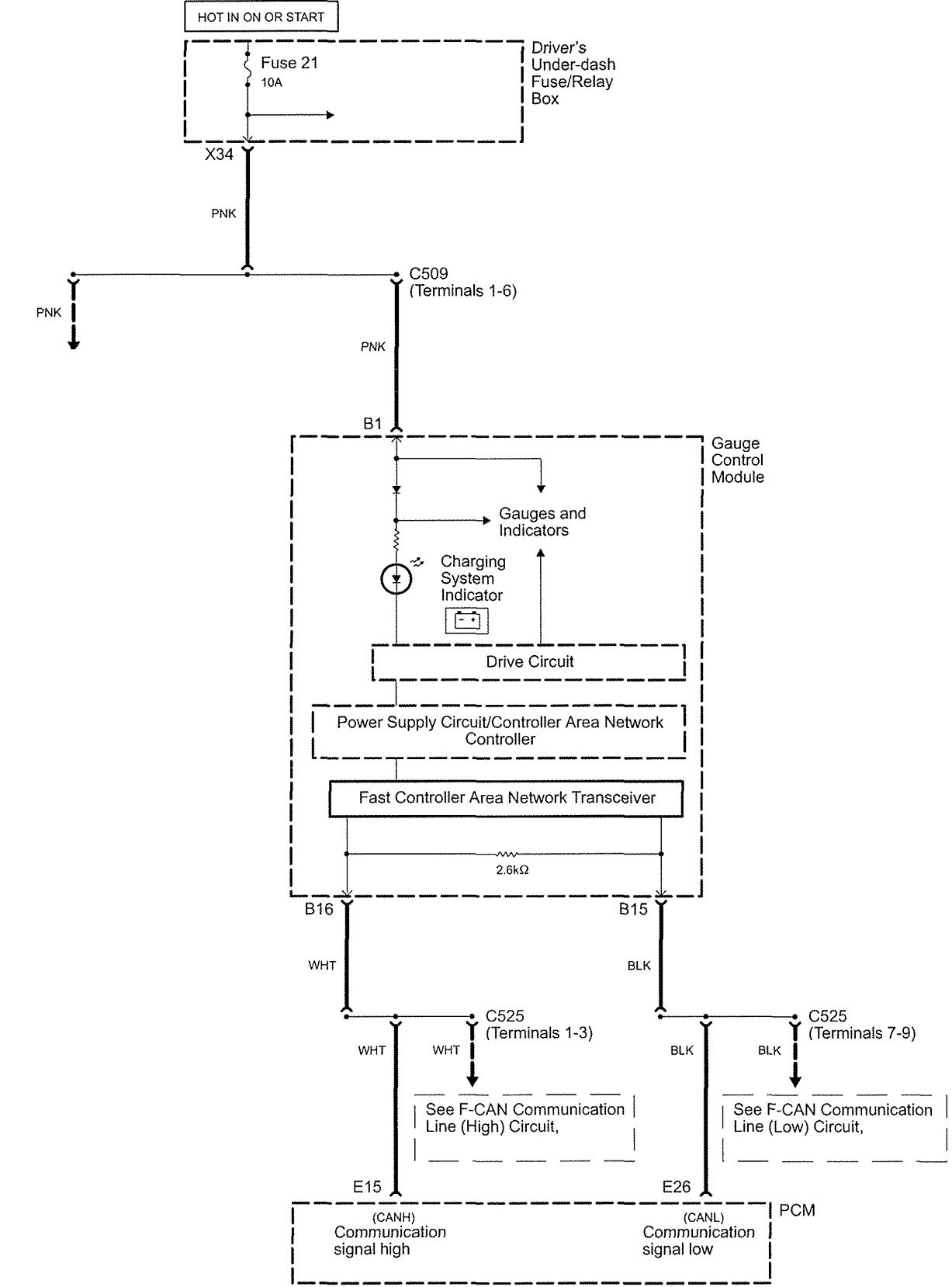

Acura RL - wiring diagram - charging system
Acura RL – wiring diagram – charging system

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
