Acura RL (2005 – 2006) – wiring diagrams – heated mirror

Acura RL (2005 – 2006) – wiring diagrams – heated mirror

Year of productions:  2005, 2006

Heated mirror

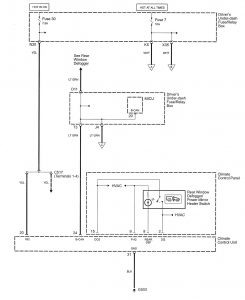

Acura RL - wiring diagram - heated mirror (part 1)
Acura RL – wiring diagram – heated mirror (part 1)

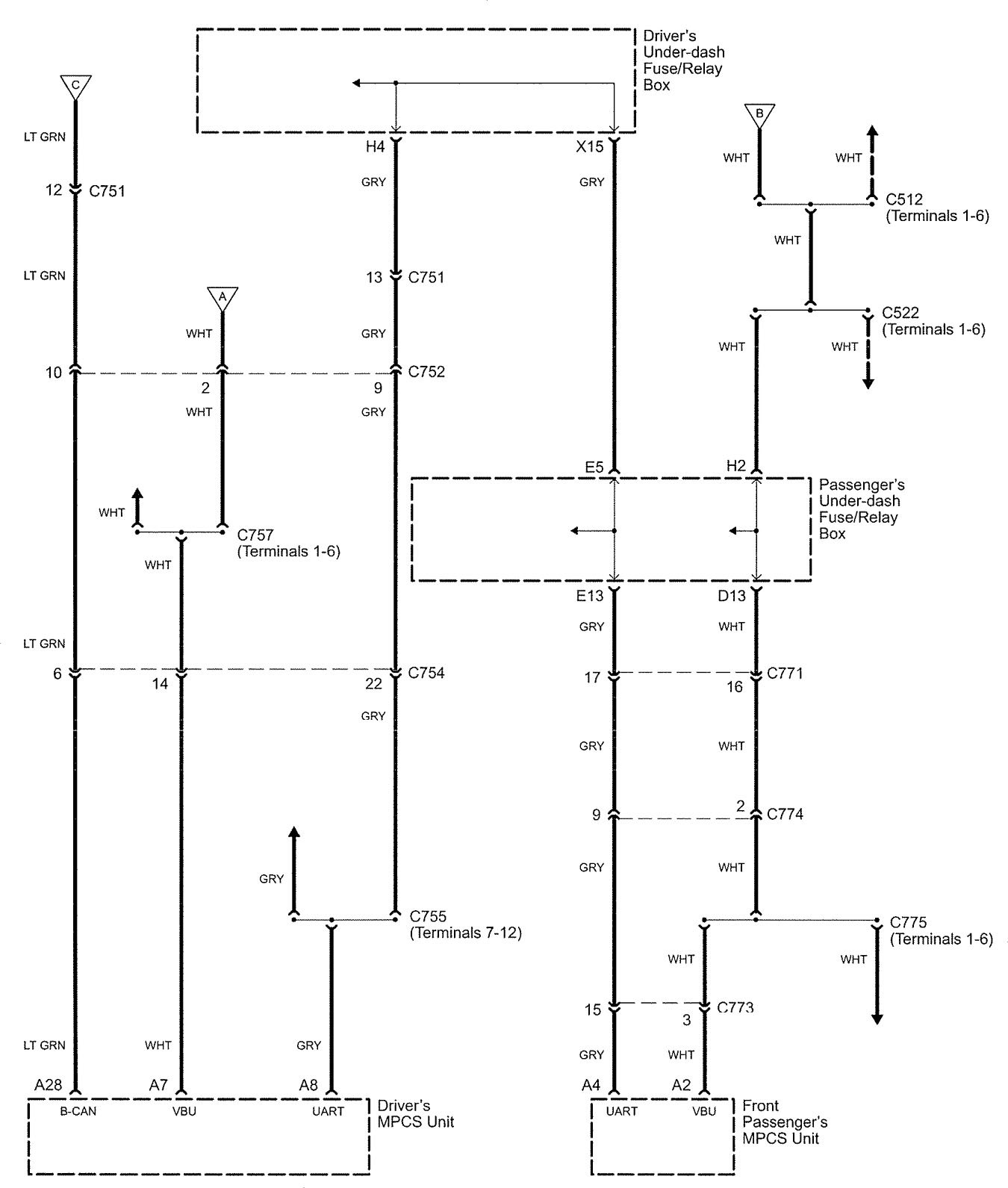

Acura RL - wiring diagram - heated mirror (part 2)
Acura RL – wiring diagram – heated mirror (part 2)

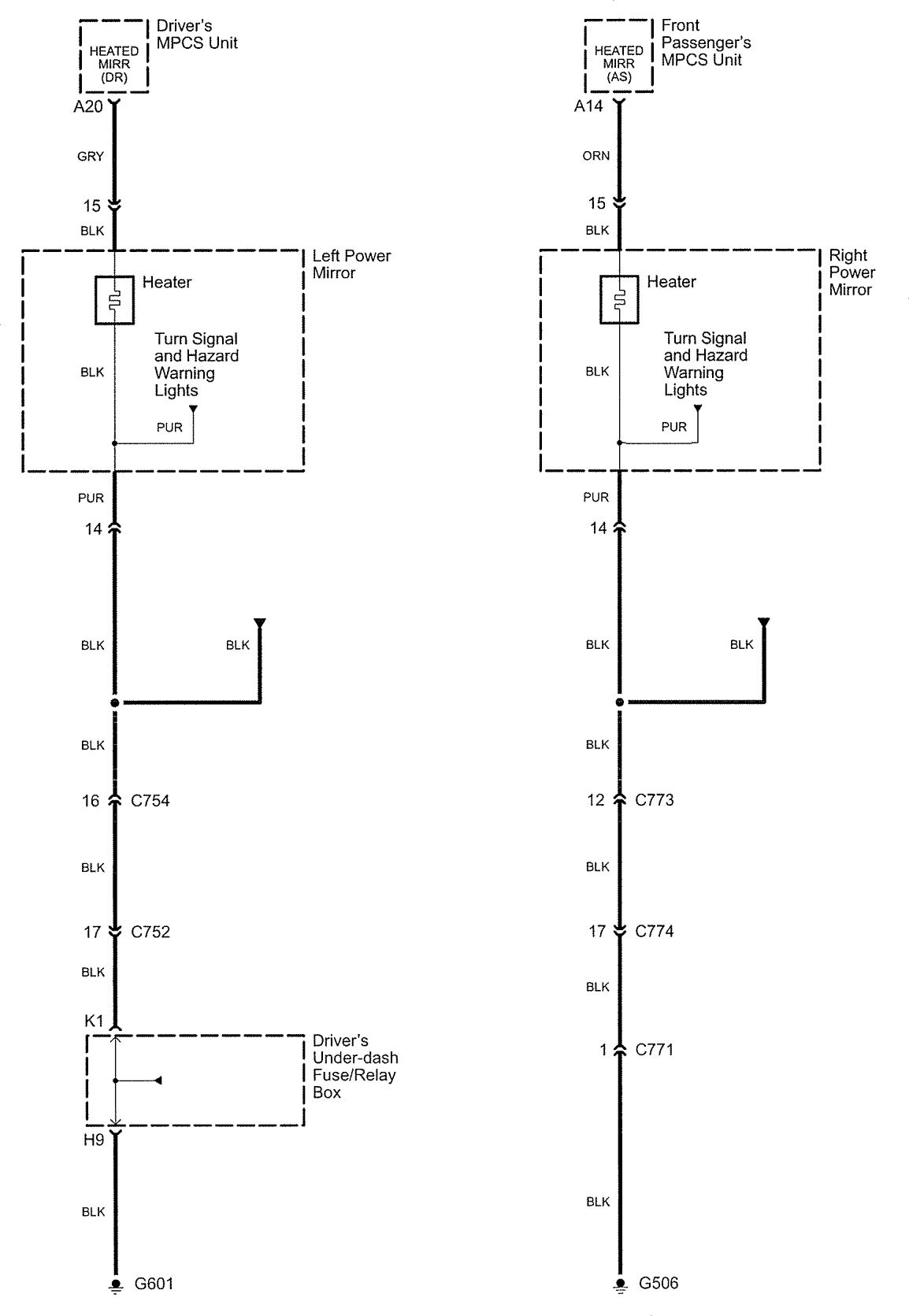

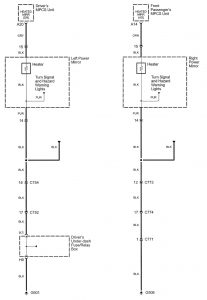

Acura RL - wiring diagram - heated mirror (part 3)
Acura RL – wiring diagram – heated mirror (part 3)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
