Acura RL (2003 – 2004) – wiring diagrams – turn signal lamp

Acura RL (2003 – 2004) – wiring diagrams – turn signal lamp

Year of production:  2003, 2004

Turn signal lamp

Version 1

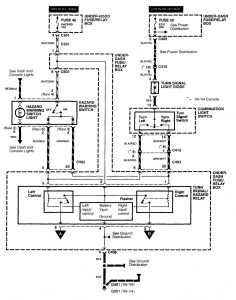

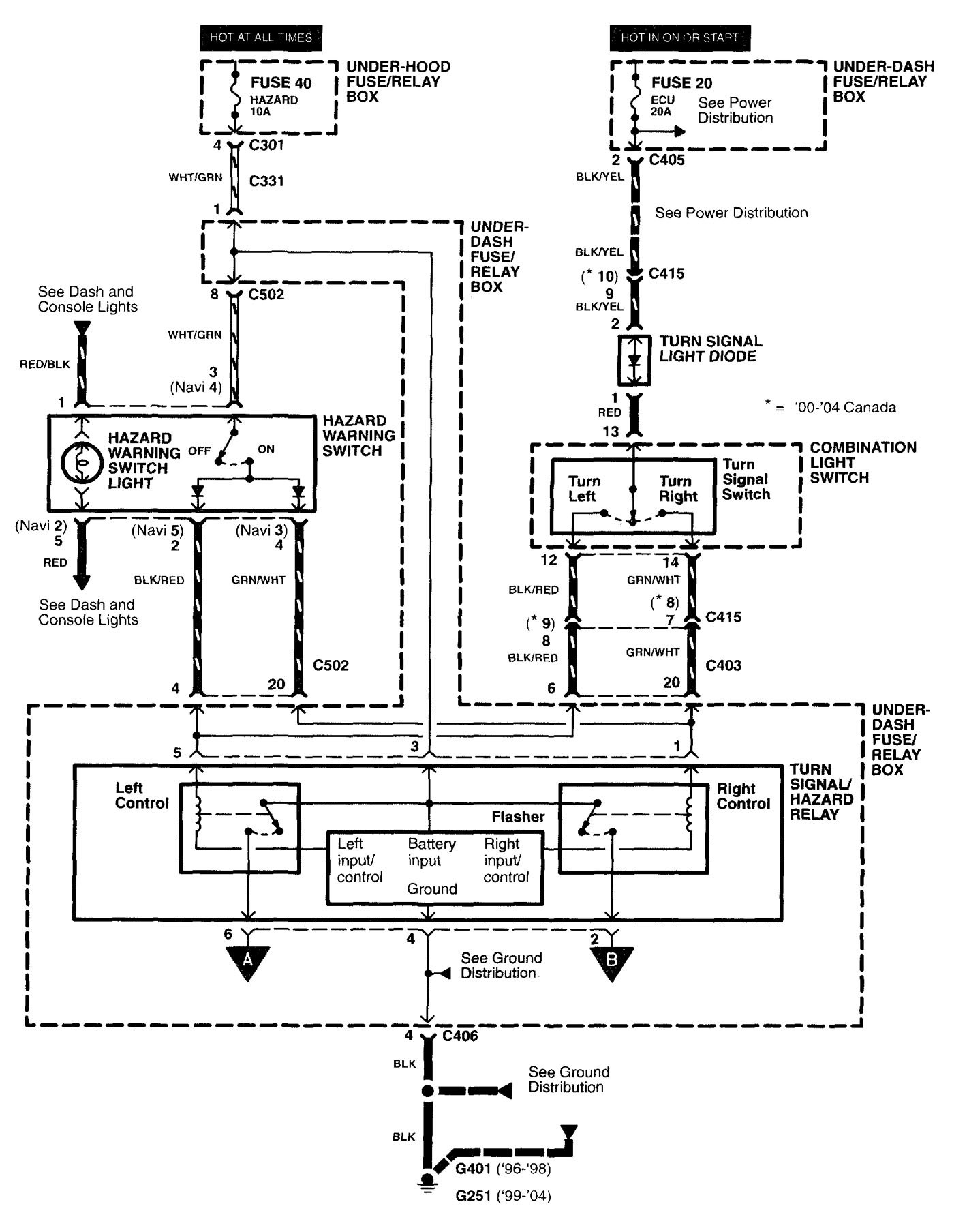

Acura RL - wiring diagram - turn signal lamp
Acura RL – wiring diagram – turn signal lamp

Version 2

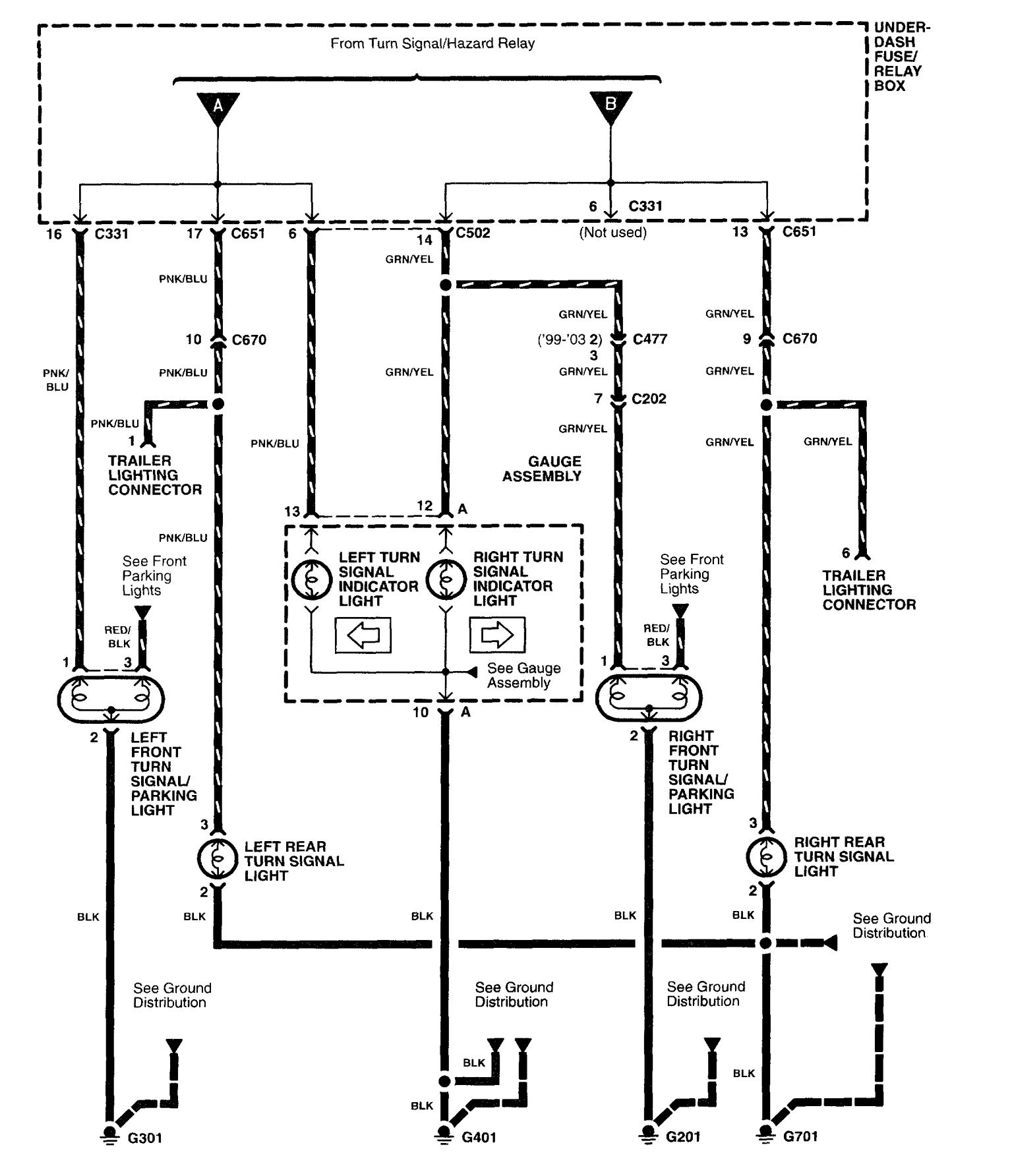

Acura RL - wiring diagram - turn signal lamp
Acura RL – wiring diagram – turn signal lamp

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
