Acura RL (2003 – 2004) – wiring diagrams – sun roof

Acura RL (2003 – 2004) – wiring diagrams – sun roof

Year of productions:  2003, 2004

Sun roof

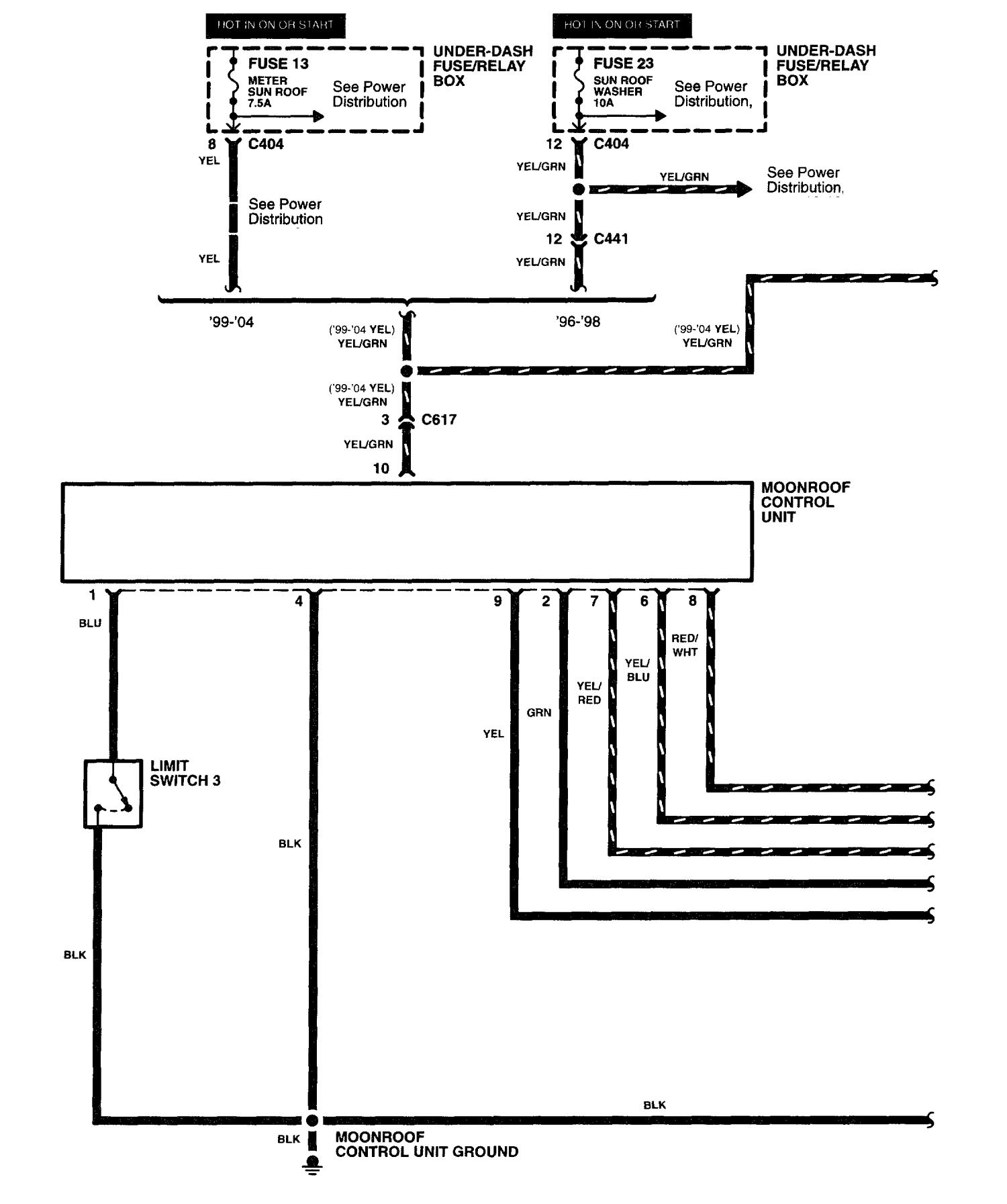

Acura RL - wiring diagram - sun roof (part 1)
Acura RL – wiring diagram – sun roof (part 1)

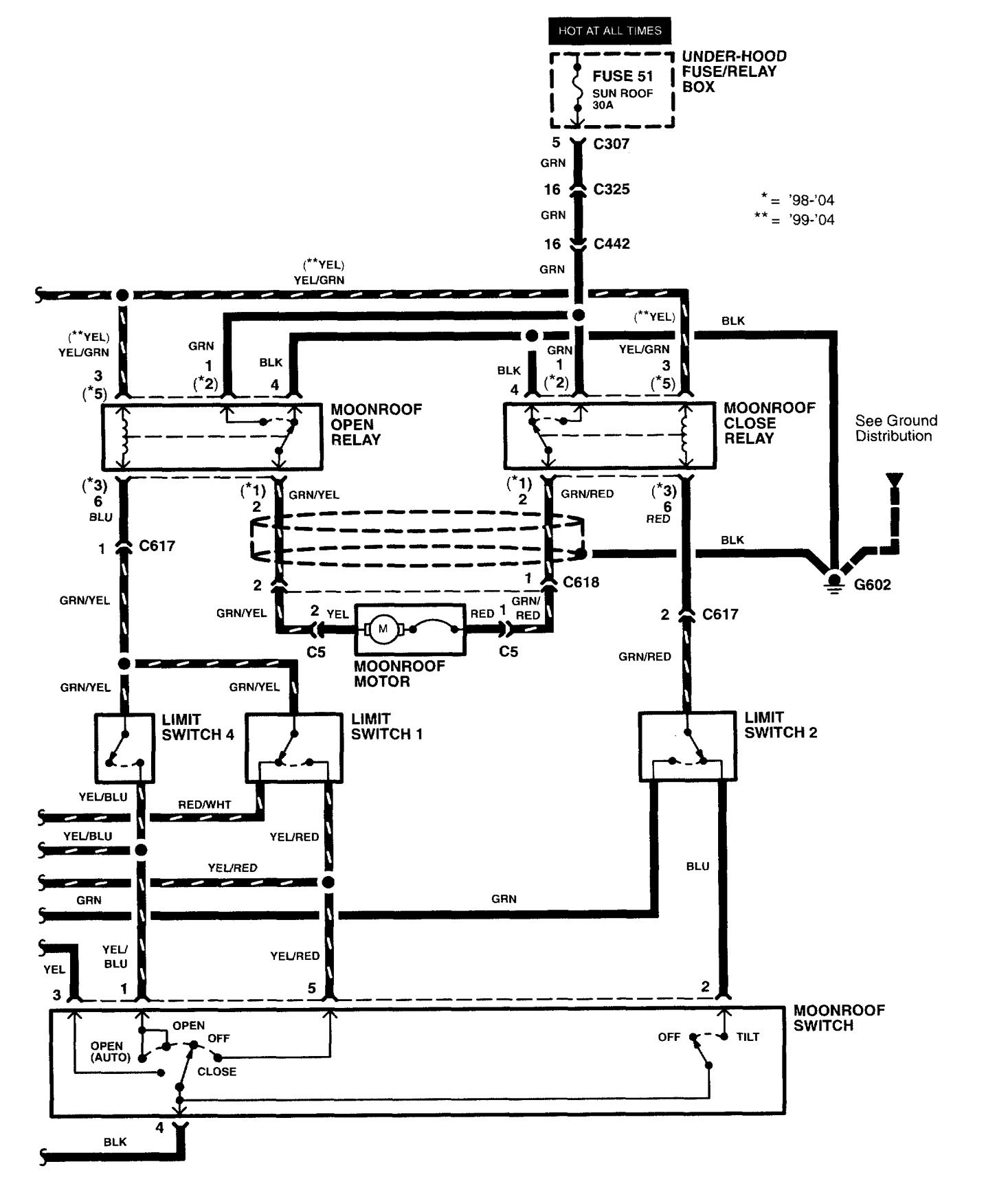

Acura RL - wiring diagram - sun roof (part 2)
Acura RL – wiring diagram – sun roof (part 2)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
