Year of productions:  2002

OnStar system

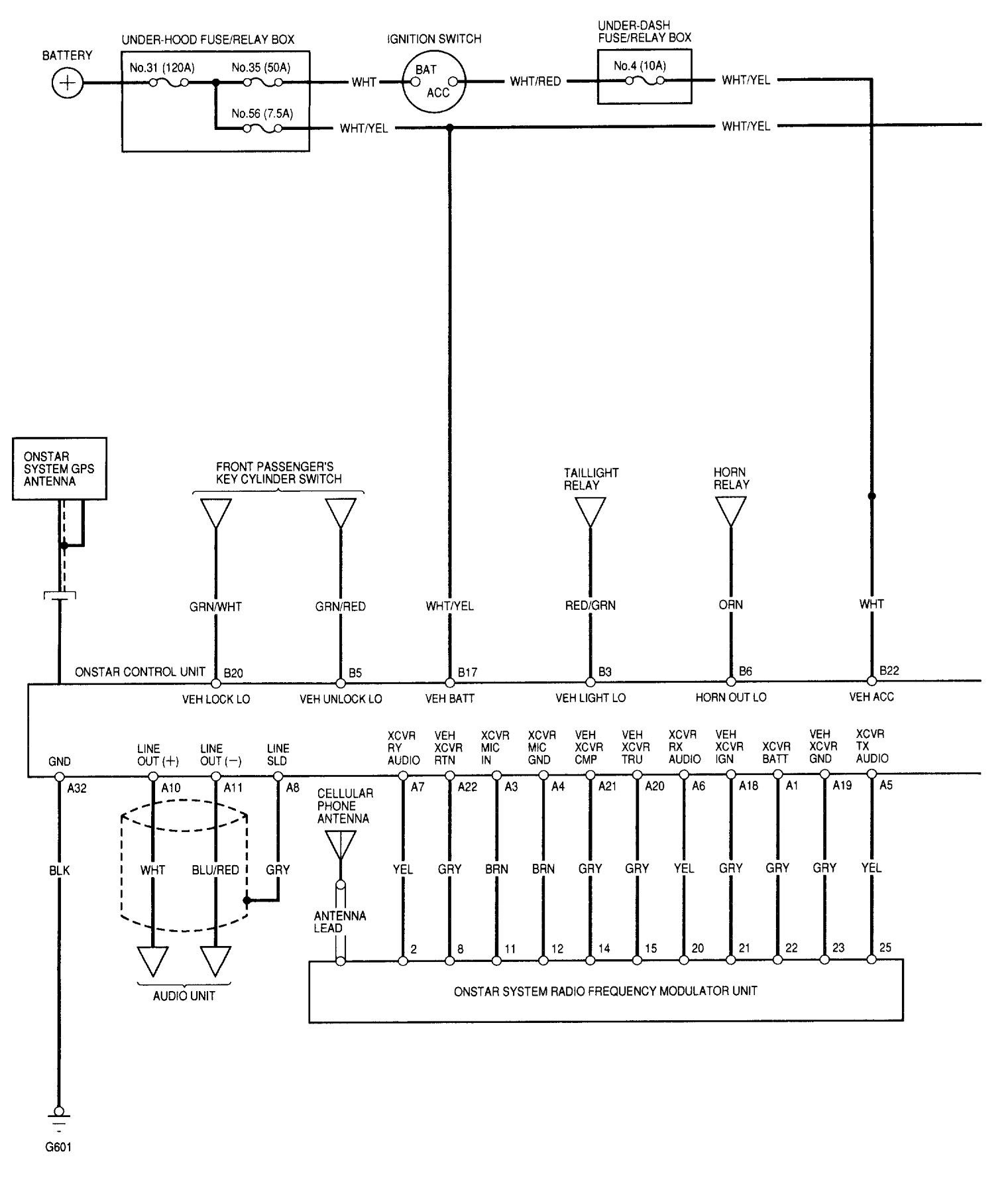

Acura RL - wiring diagram - OnStar system (part 1)
Acura RL – wiring diagram – OnStar system (part 1)

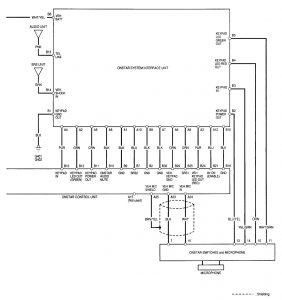

Acura RL - wiring diagram - OnStar system (part 2)
Acura RL – wiring diagram – OnStar system (part 2)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
