Acura RL (1996 – 1999) – wiring diagrams – luggage compartment lamps

Acura RL (1996 – 1999) – wiring diagrams – luggage compartment lamps

Year of productions:  1996, 1997, 1998, 1999

Luggage compartment lamps

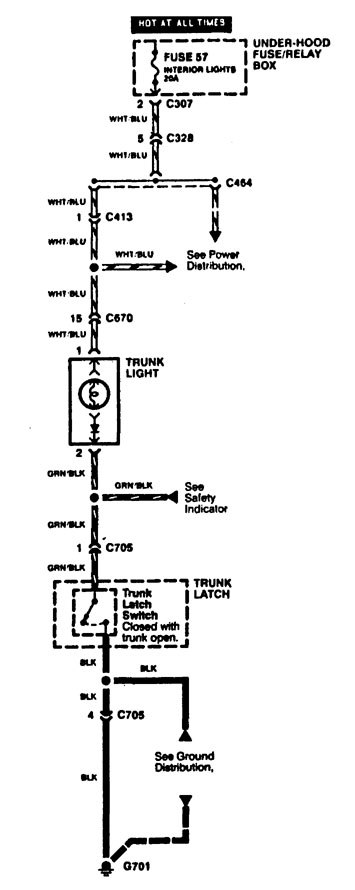

Acura RL - wiring diagram - luggage compartment lamps
Acura RL – wiring diagram – luggage compartment lamps

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
