Acura RL (1996 – 1998) – wiring diagrams – turn signal lamp

Acura RL (1996 – 1998) – wiring diagrams – turn signal lamp

Year of productions:  1996, 1997, 1998

Turn signal lamp

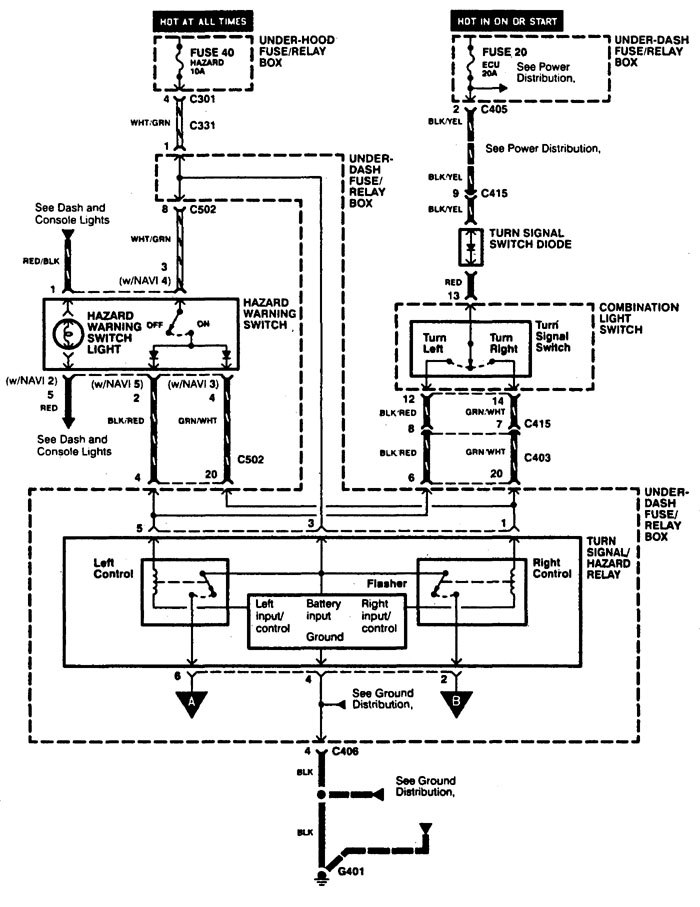

Acura RL - wiring diagram - turn signal lamp (part 1)
Acura RL – wiring diagram – turn signal lamp (part 1)

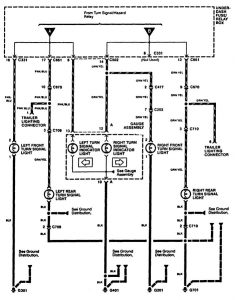

Acura RL - wiring diagram - turn signal lamp (part 2)
Acura RL – wiring diagram – turn signal lamp (part 2)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
