Acura RL (1996 – 1999) – wiring diagrams – fuse panel

Acura RL (1996 – 1999) – wiring diagrams – fuse panel

Year of productions:  1996, 1997, 1998, 1999

Fuse panel

Engine compartment

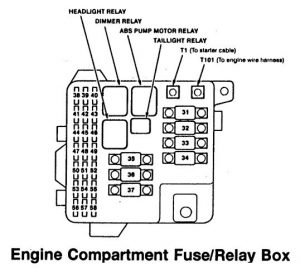

Acura RL - wiring diagram - fuse panel - engine compartment (part 1)
Acura RL – wiring diagram – fuse panel
– engine compartment (part 1)

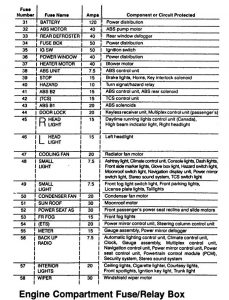

Acura RL - wiring diagram - fuse panel - engine compartment (part 2)
Acura RL – wiring diagram – fuse panel
– engine compartment (part 2)

Passenger compartment

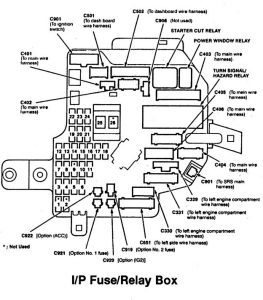

Acura RL - wiring diagram - fuse panel - passenger compartment (part 1)
Acura RL – wiring diagram – fuse panel
– passenger compartment (part 1)

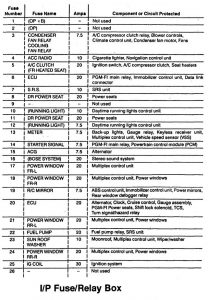

Acura RL - wiring diagram - fuse panel - passenger compartment (part 2)
Acura RL – wiring diagram – fuse panel
– passenger compartment (part 2)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
