Acura NSX (1997 – 2004) – wiring diagrams – power windows

Acura NSX (1997 – 2004) – wiring diagrams – power windows

Year of productions:  1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004

Power windows

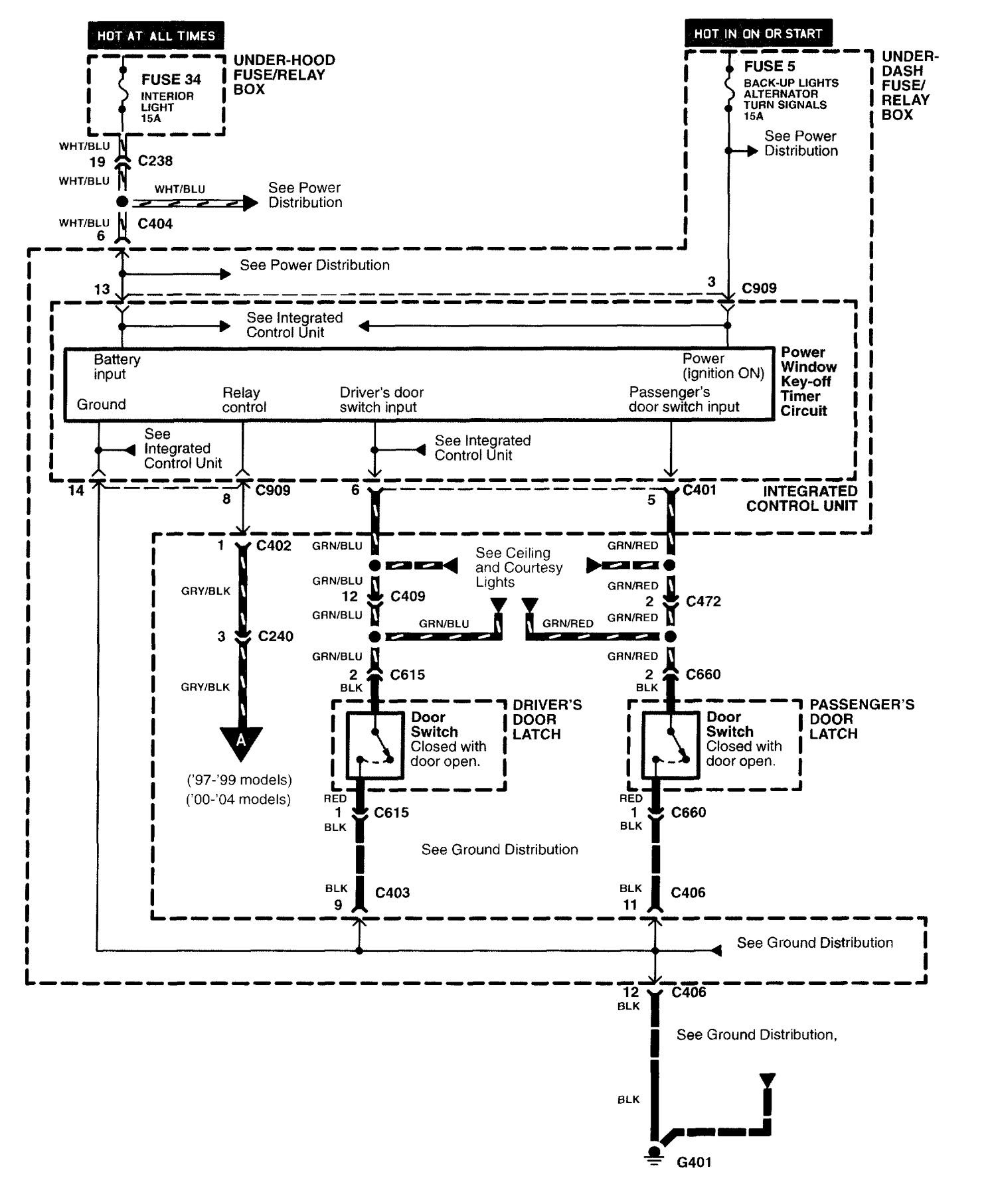

Version 1

Acura NSX - wiring diagram - power windows
Acura NSX – wiring diagram – power windows

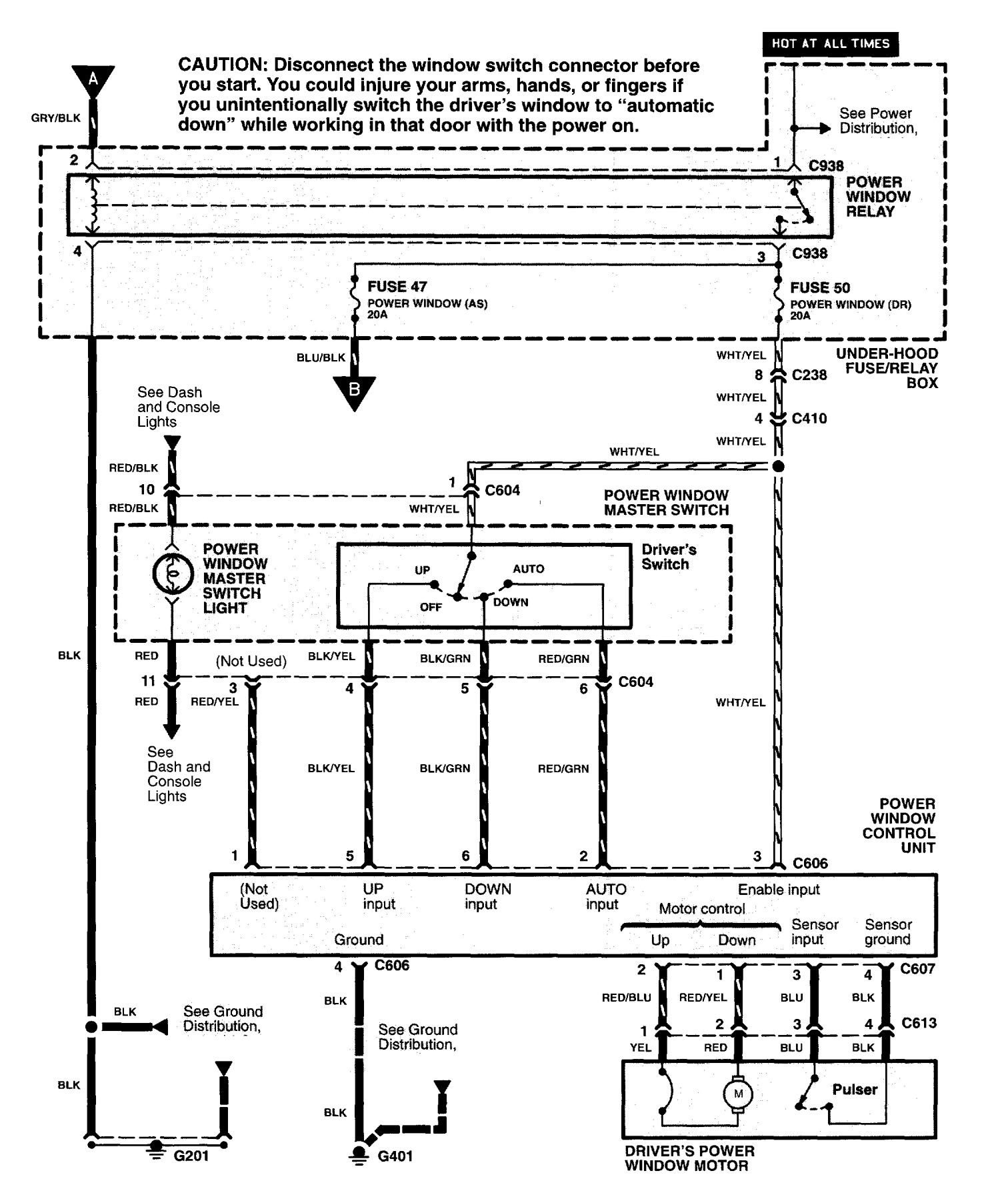

Version 2

Acura NSX – wiring diagram – power windows

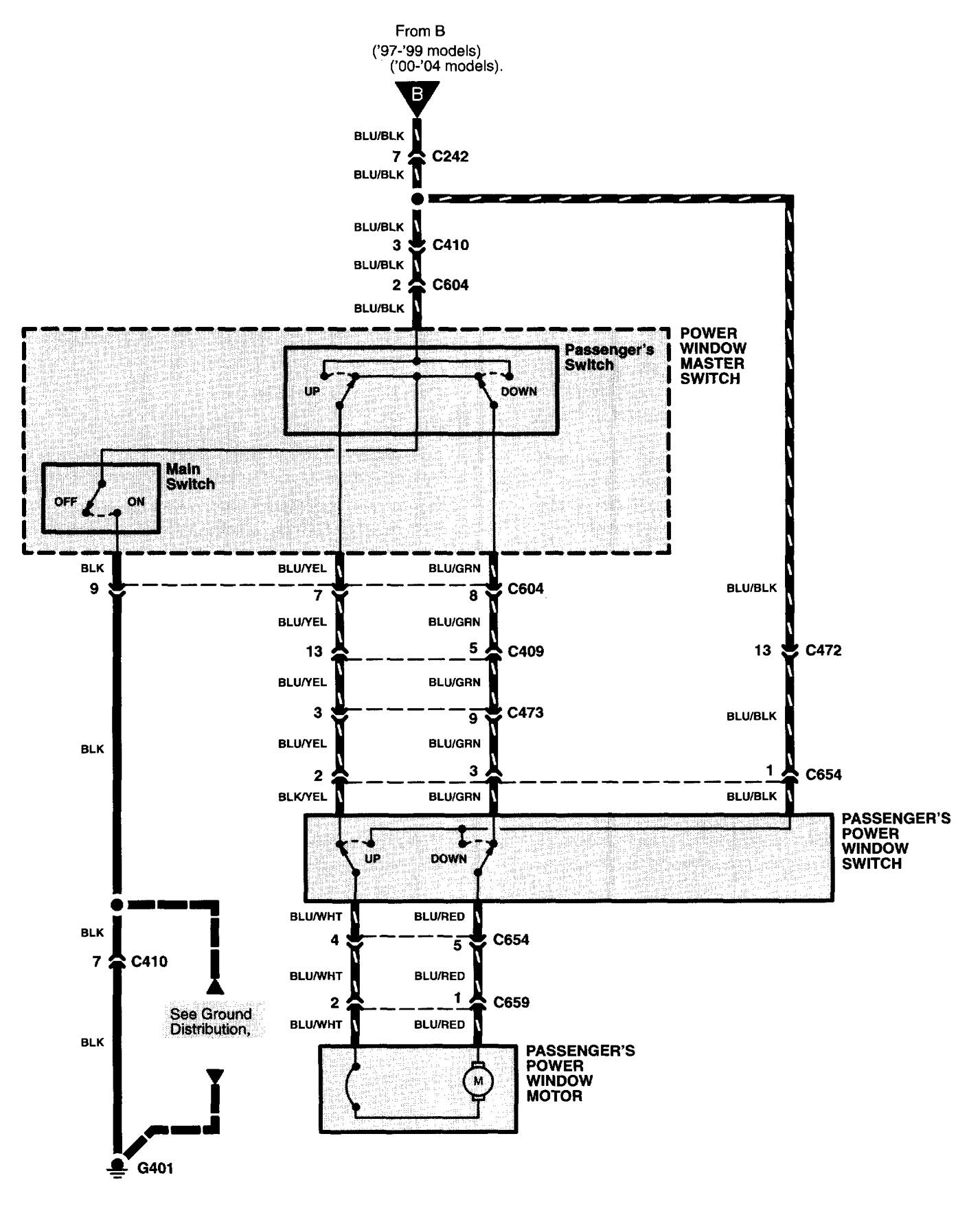

Version 3

Acura NSX – wiring diagram – power windows

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
