Acura NSX (1997 – 2005) – wiring diagrams – fuel warning

Acura NSX (1997 – 2005) – wiring diagrams – fuel warning

Year of productions:  1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005

Fuel warning

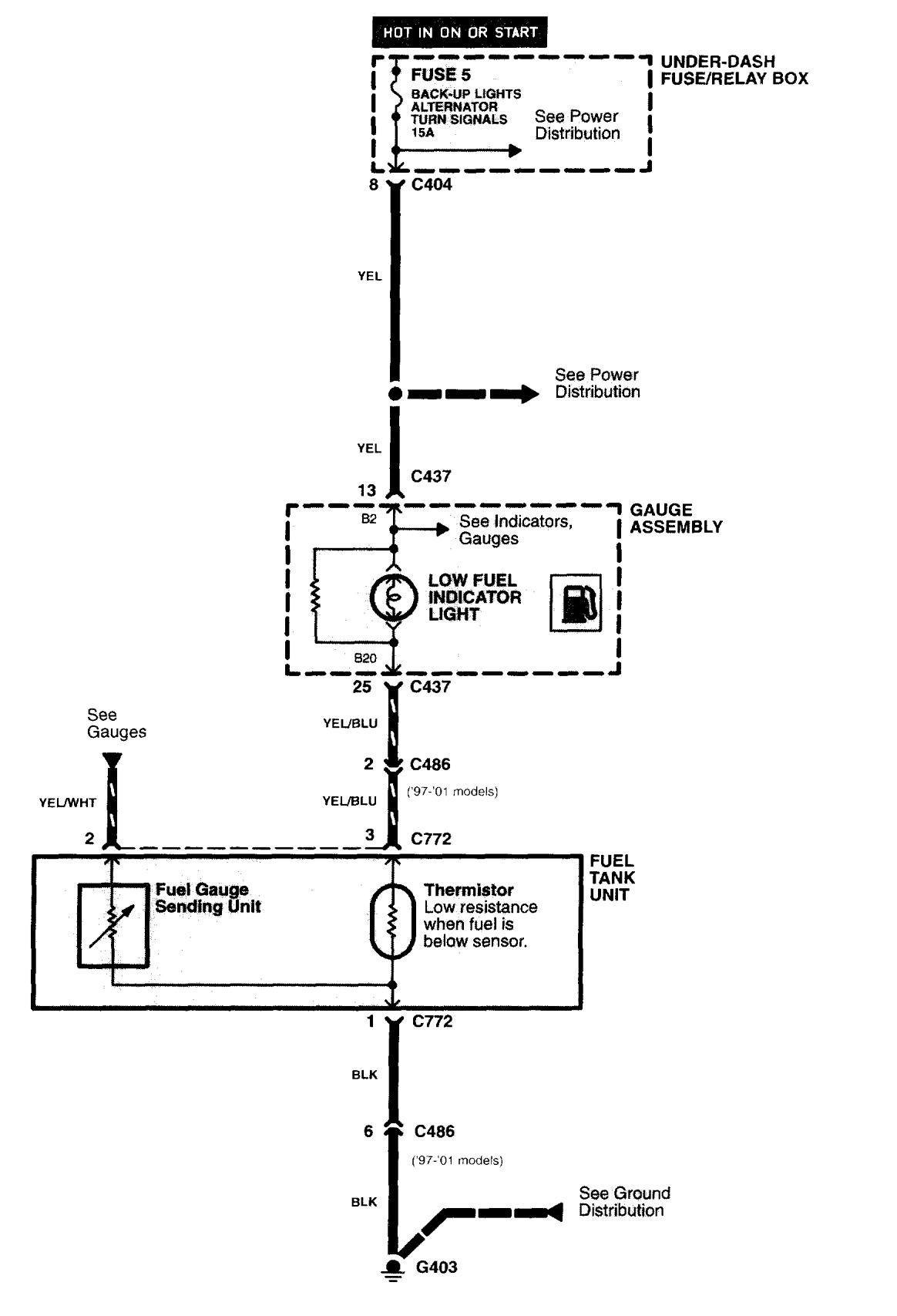

Acura NSX - wiring diagram - fuel warning
Acura NSX – wiring diagram – fuel warning

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
