Acura Legend (1995) – wiring diagram – HVAC controls

Acura Legend (1995) – wiring diagram – HVAC controls

Year of productions:  1995

HVAC controls

Version 1

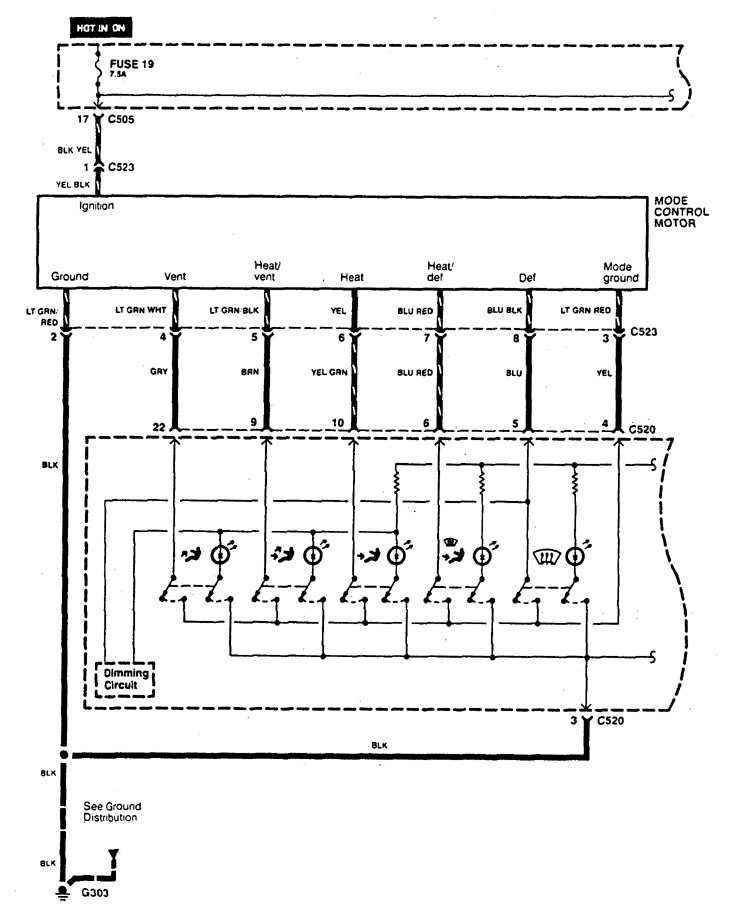

Acura Legend – wiring diagram – HVAC controls (part 1)

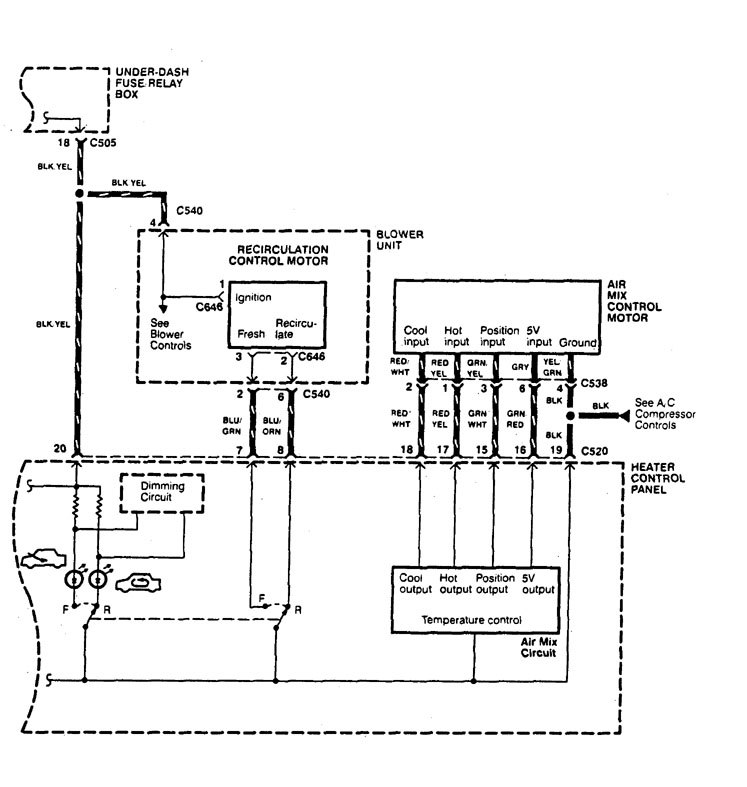

Acura Legend – wiring diagram – HVAC controls (part 2)

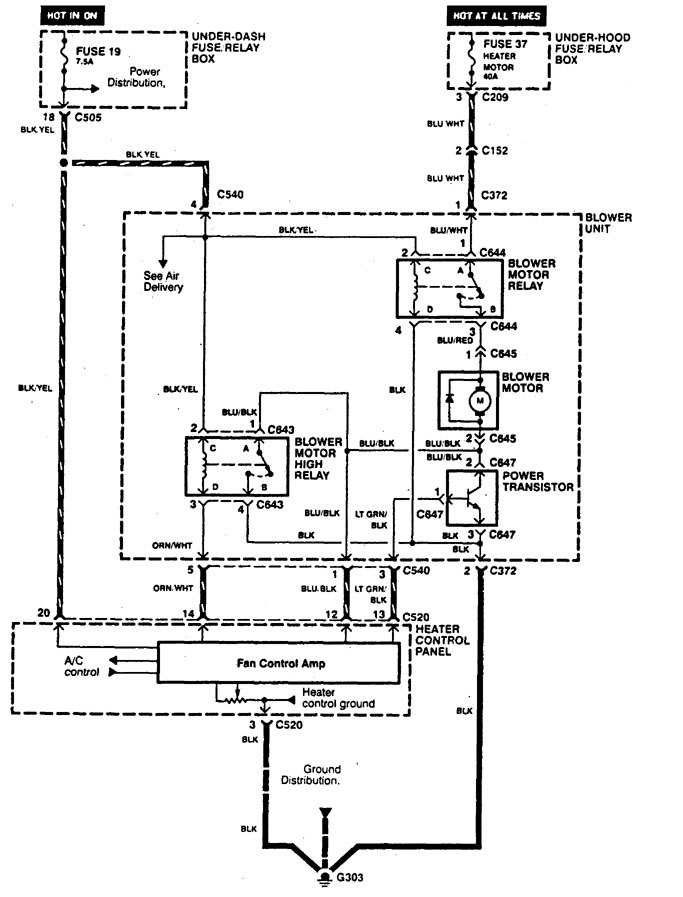

Acura Legend – wiring diagram – HVAC controls (part 3)

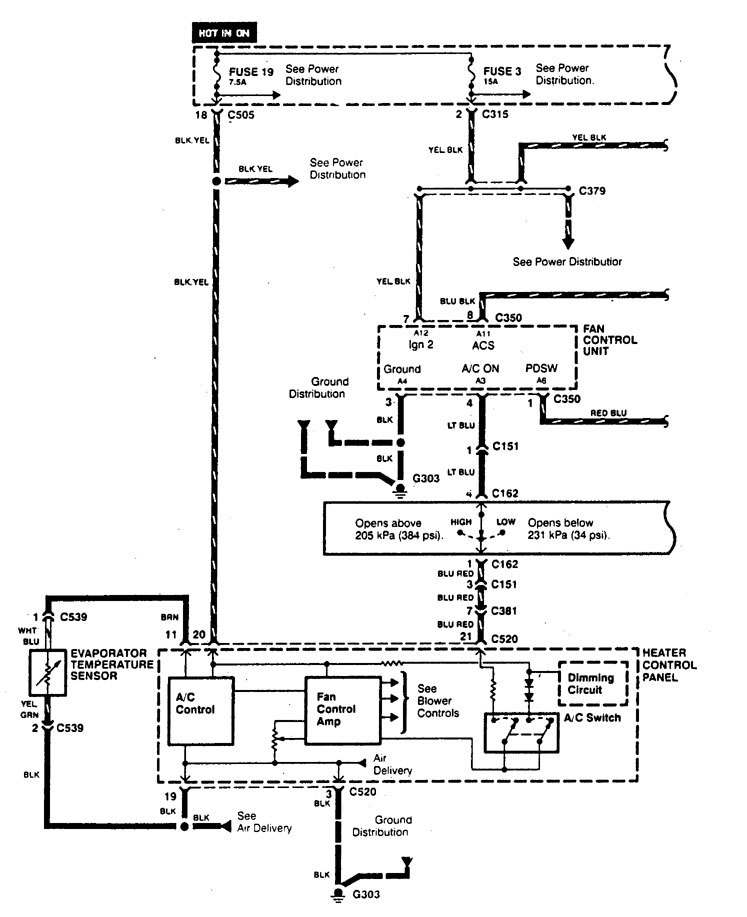

Acura Legend – wiring diagram – HVAC controls (part 4)

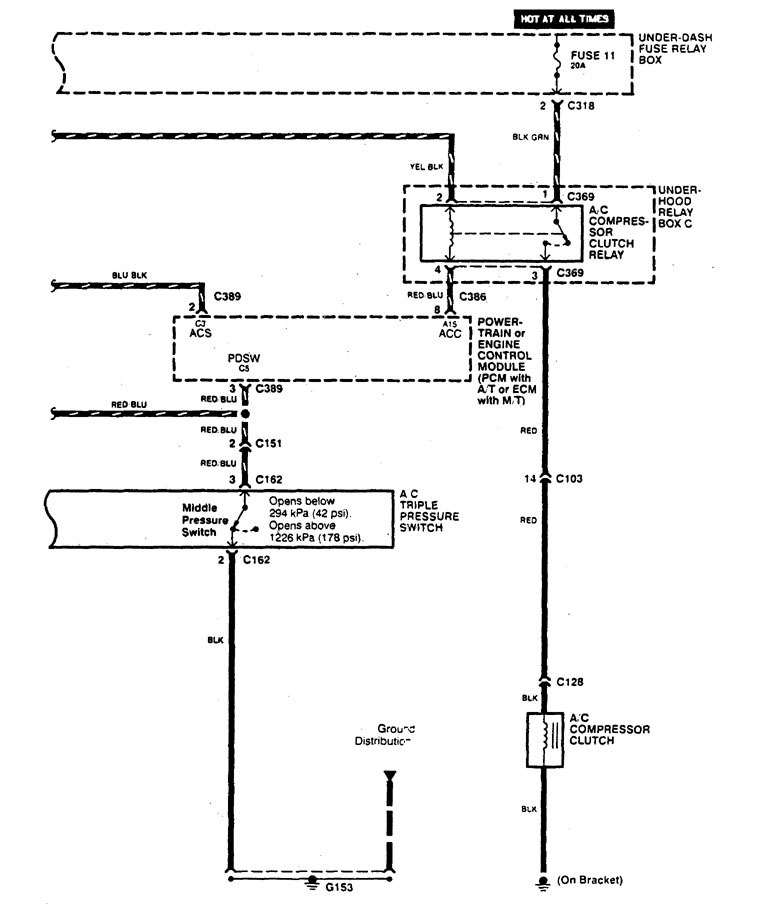

Acura Legend – wiring diagram – HVAC controls (part 5)

Version 2

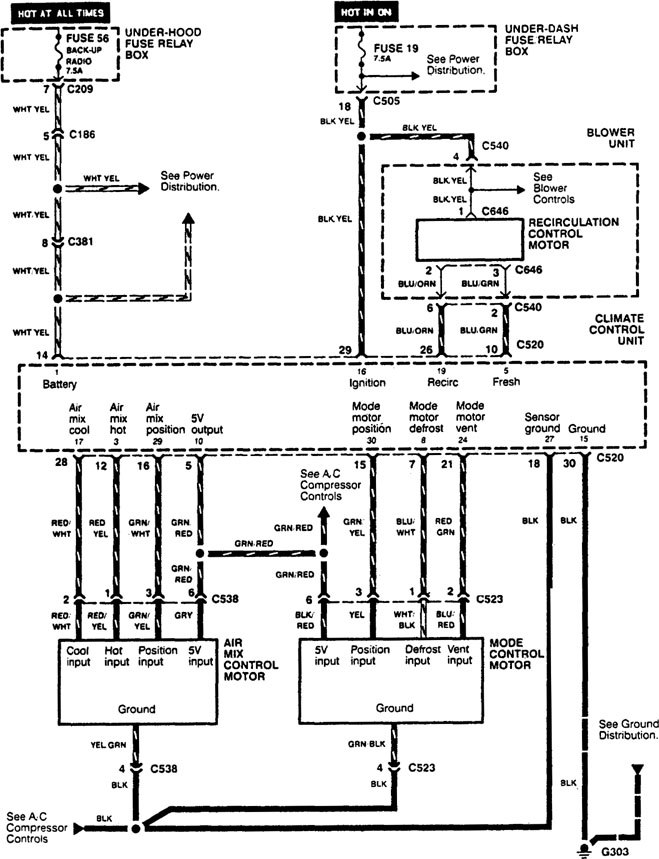

Acura Legend – wiring diagram – HVAC controls (part 1)

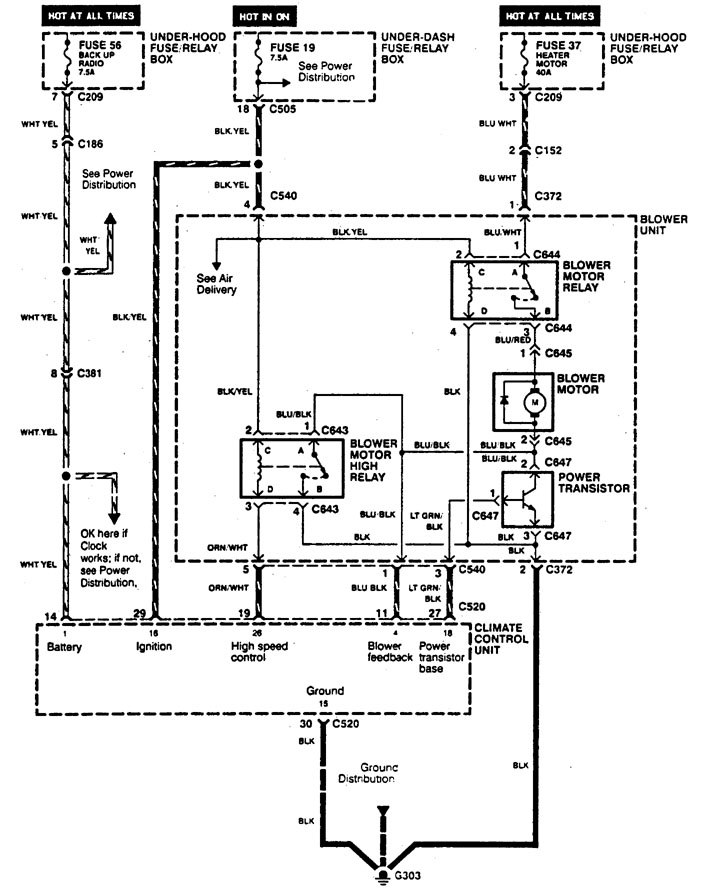

Acura Legend – wiring diagram – HVAC controls (part 2)

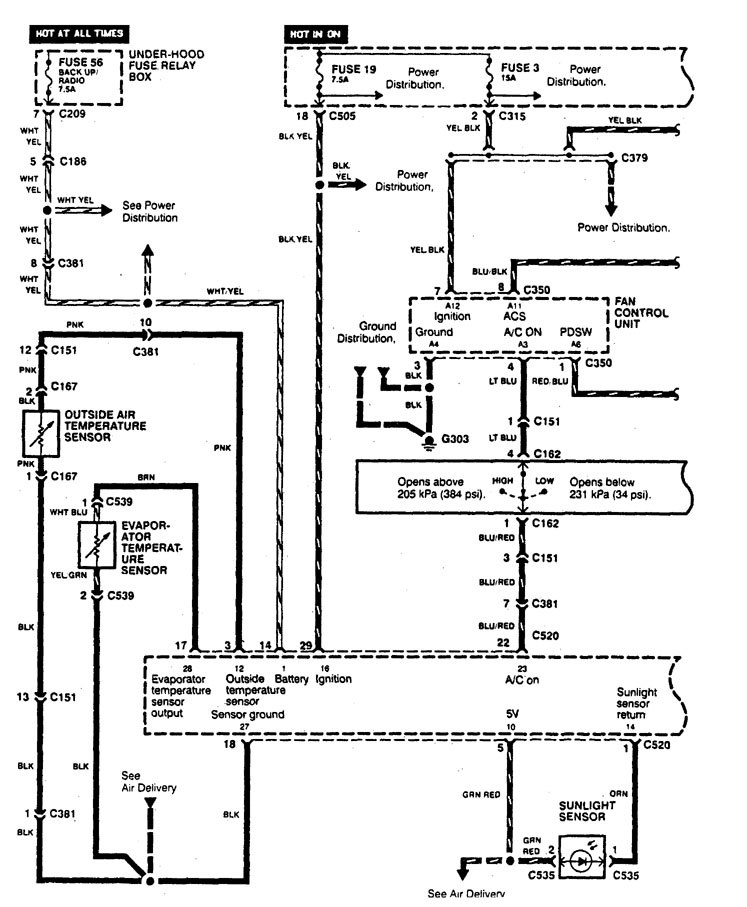

Acura Legend – wiring diagram – HVAC controls (part 3)

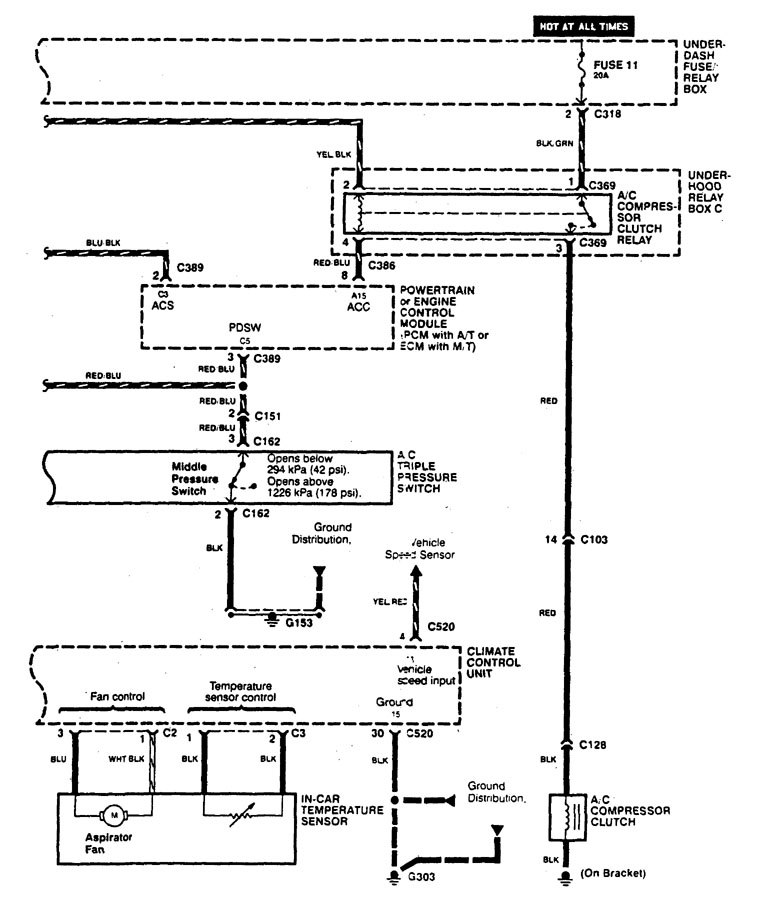

Acura Legend – wiring diagram – HVAC controls (part 4)

Version 3

Acura Legend – wiring diagram – HVAC controls (part 1)
Acura Legend – wiring diagram – HVAC controls (part 2)
Acura Legend – wiring diagram – HVAC controls (part 3)
Acura Legend – wiring diagram – HVAC controls (part 4)

Version 4

Acura Legend – wiring diagram – HVAC controls (part 1)
Acura Legend – wiring diagram – HVAC controls (part 2)
Acura Legend – wiring diagram – HVAC controls (part 3)
Acura Legend – wiring diagram – HVAC controls (part 4)

Version 5

Acura Legend – wiring diagram – HVAC controls (part 1)
Acura Legend – wiring diagram – HVAC controls (part 2)
Acura Legend – wiring diagram – HVAC controls (part 3)
Acura Legend – wiring diagram – HVAC controls (part 4)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
