Year of productions:  1994

Instrument panel lamps

Version 1

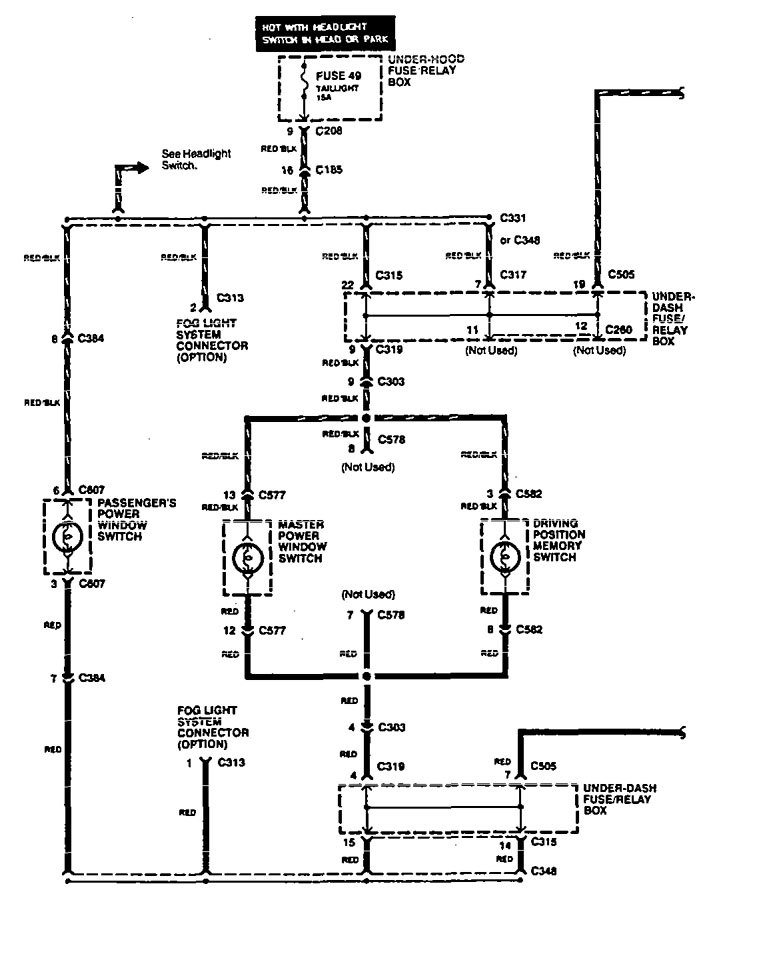

Acura Legend – wiring diagram – instrument panel lamp (part 1)

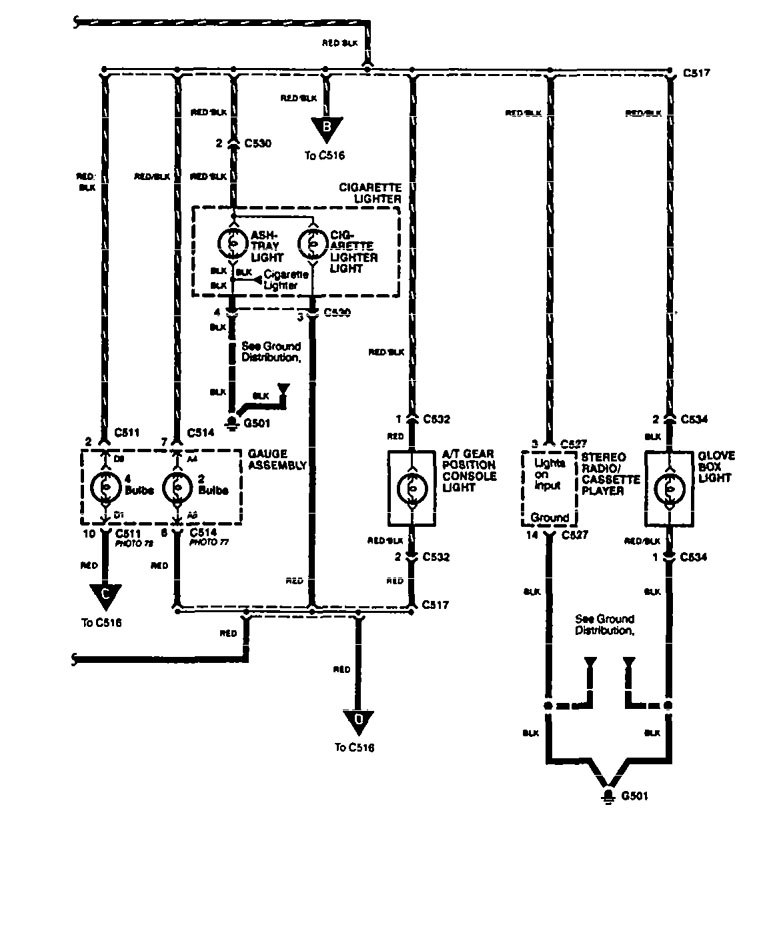

Acura Legend – wiring diagram – instrument panel lamp (part 2)

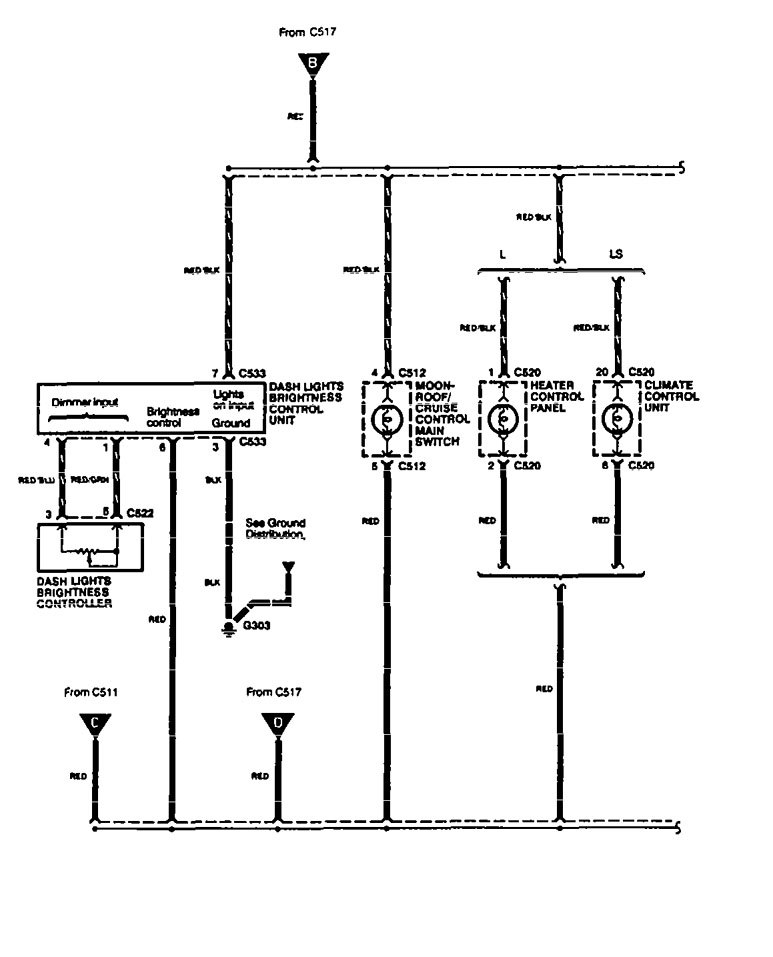

Acura Legend – wiring diagram – instrument panel lamp (part 3)

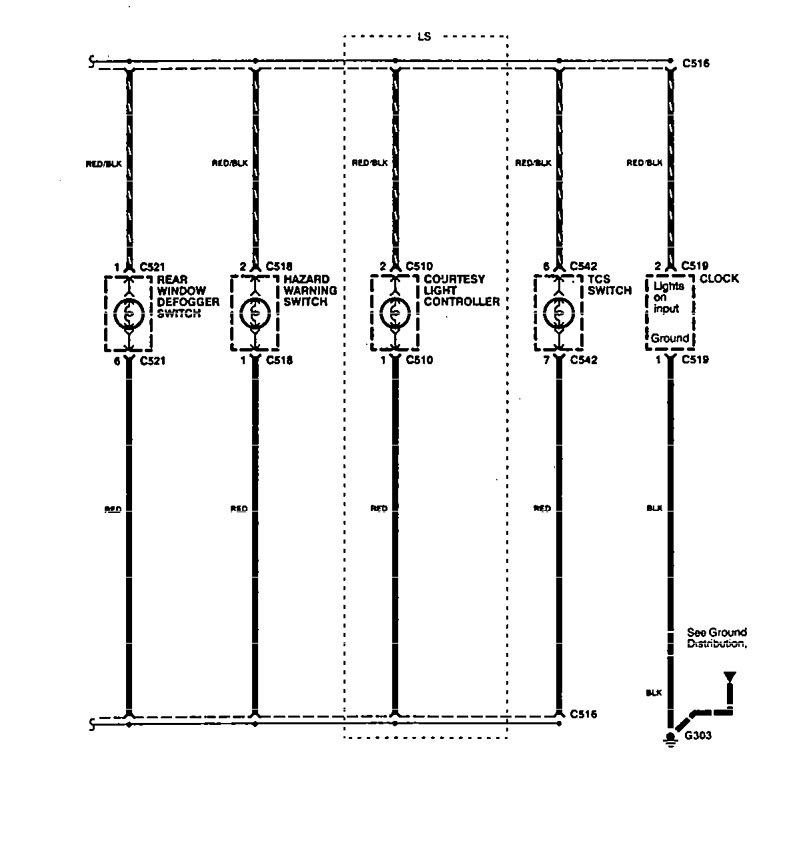

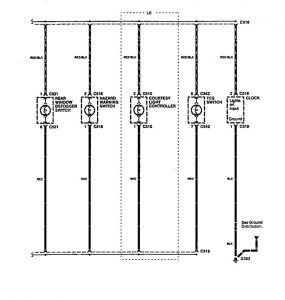

Acura Legend – wiring diagram – instrument panel lamp (part 4)

Version 2

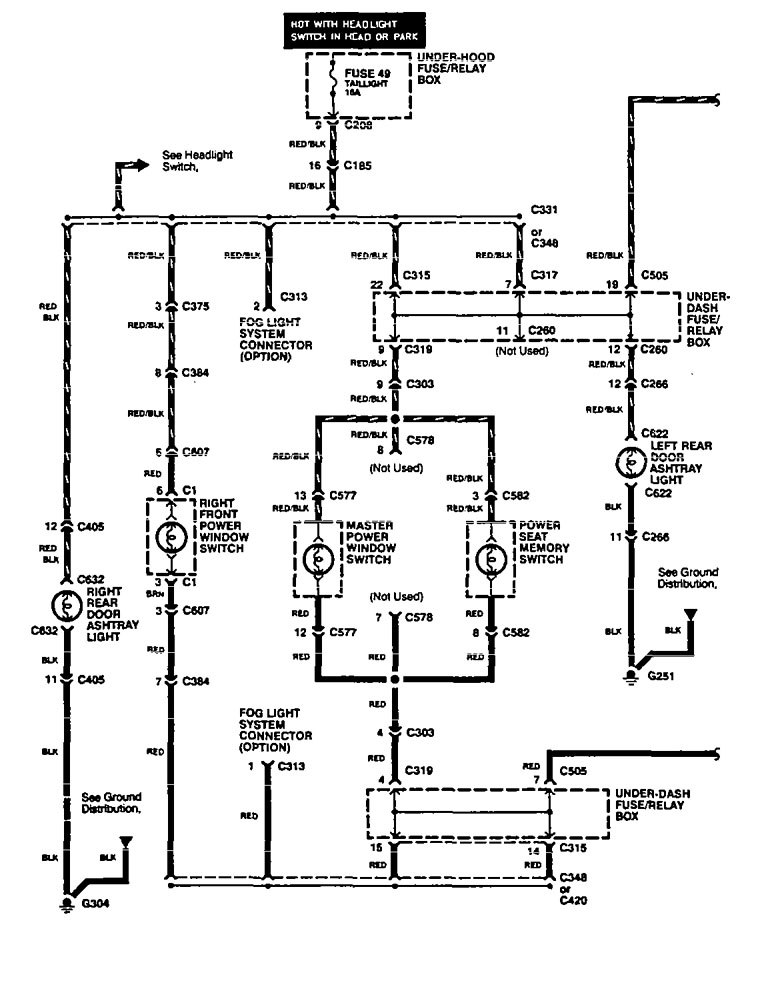

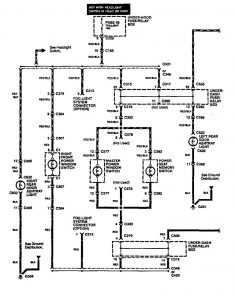

Acura Legend – wiring diagram – instrument panel lamp (part 1)

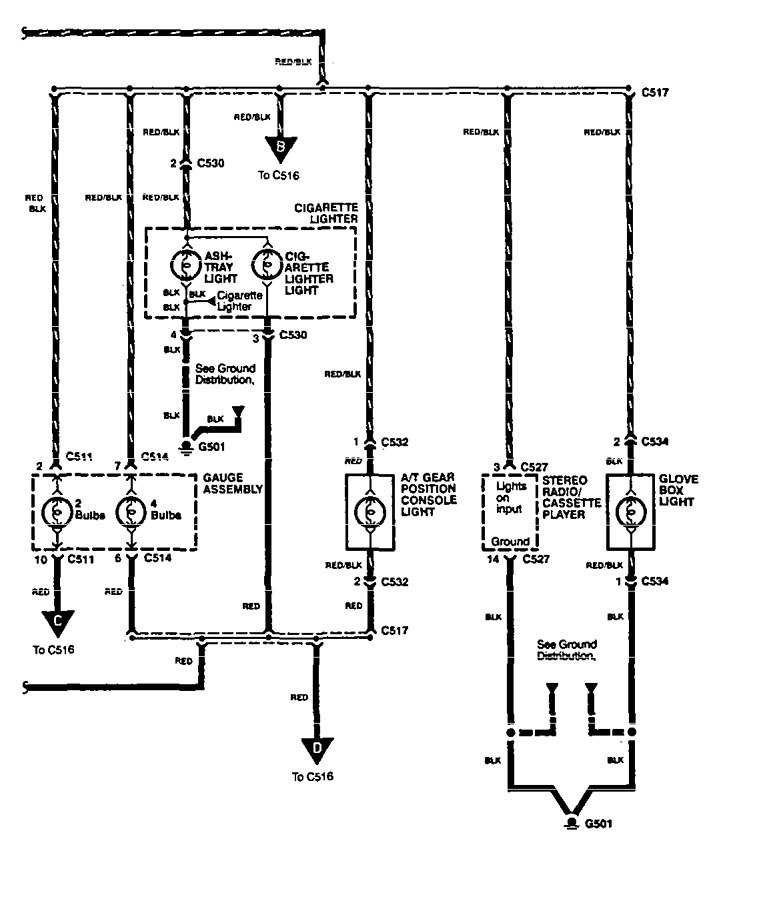

Acura Legend – wiring diagram – instrument panel lamp (part 2)

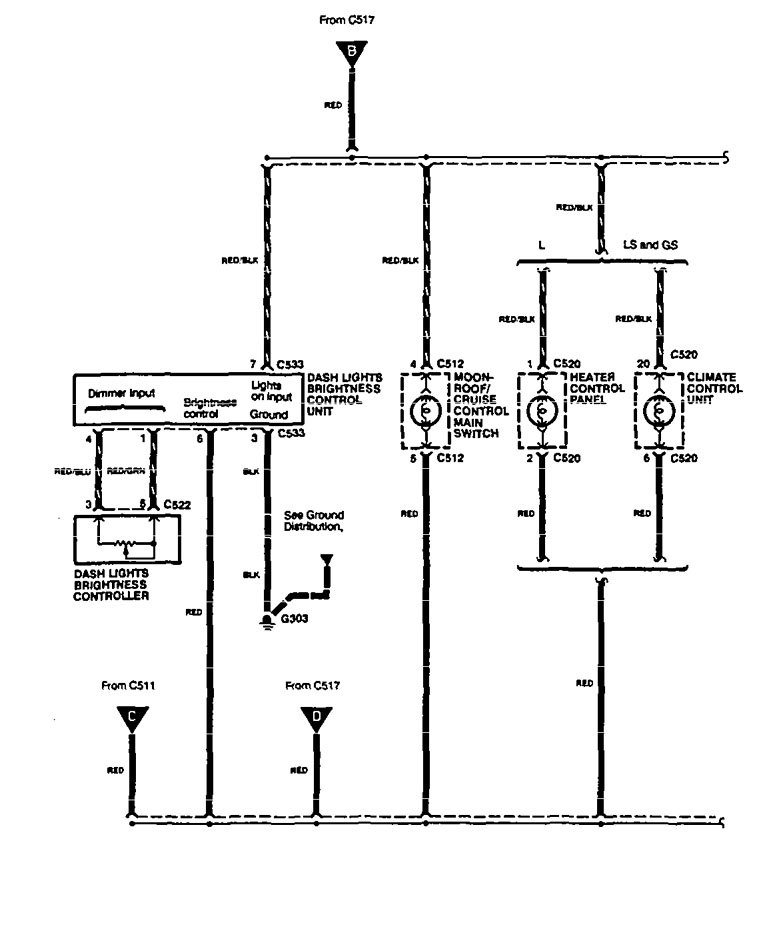

Acura Legend – wiring diagram – instrument panel lamp (part 3)

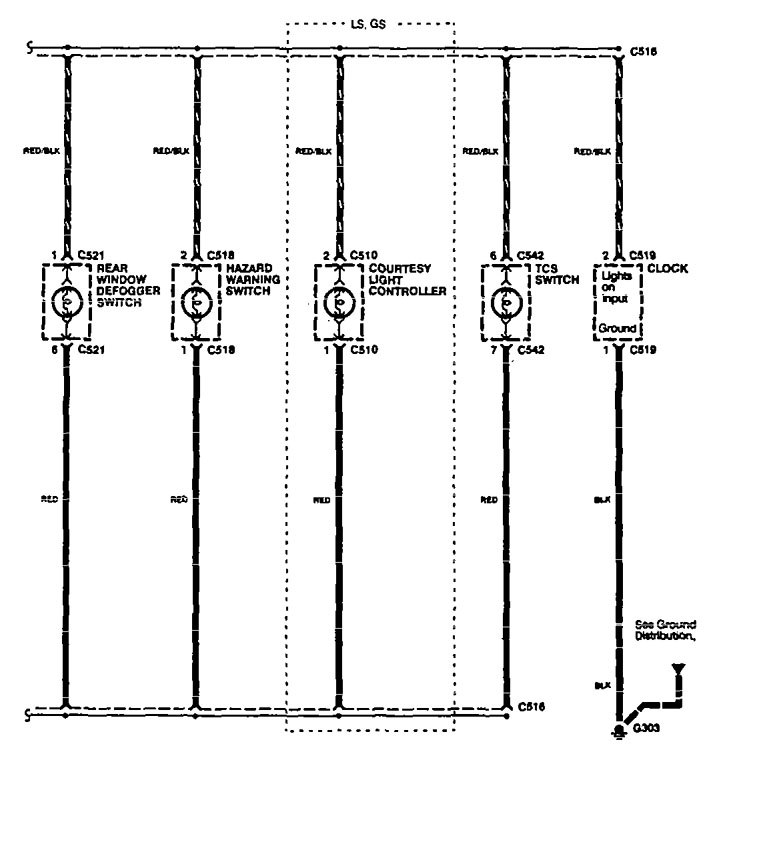

Acura Legend – wiring diagram – instrument panel lamp (part 4)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
