Acura Legend (1994 – 1995) – wiring system – power windows

Acura Legend (1994 – 1995) – wiring system – power windows

Year of productions:  1994, 1995

Power windows

Version 1

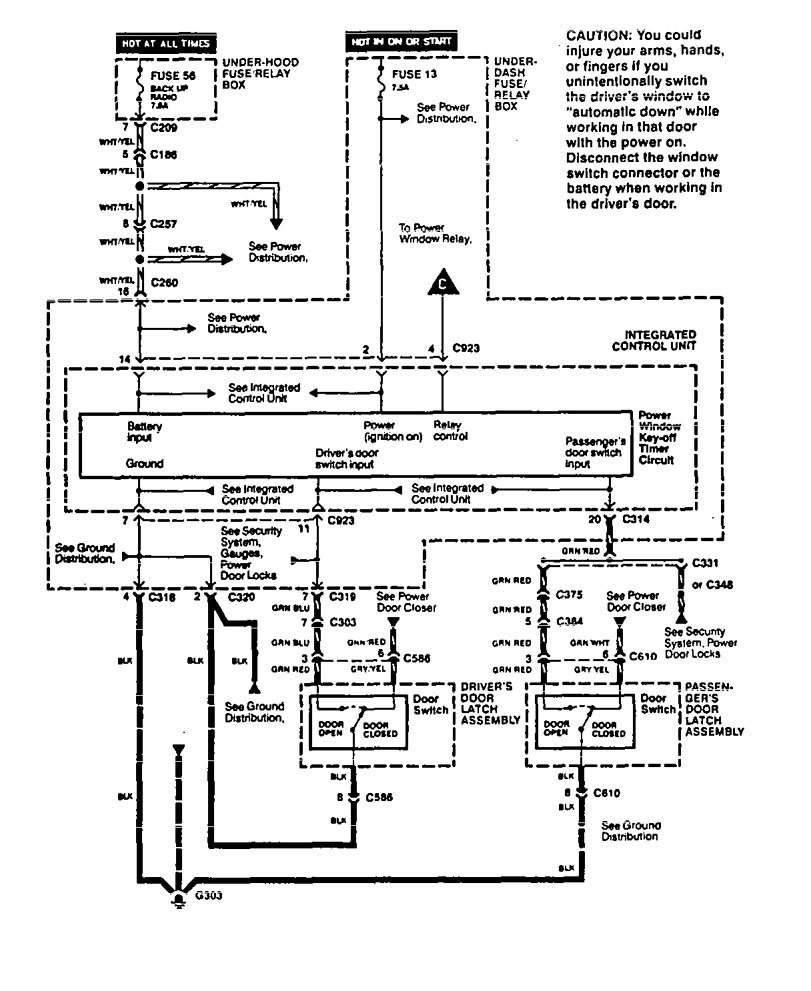

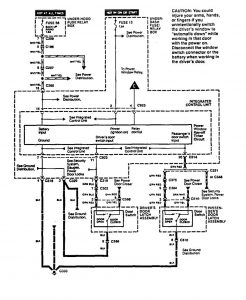

Acura Legend – wiring diagram – power windows (part 1)

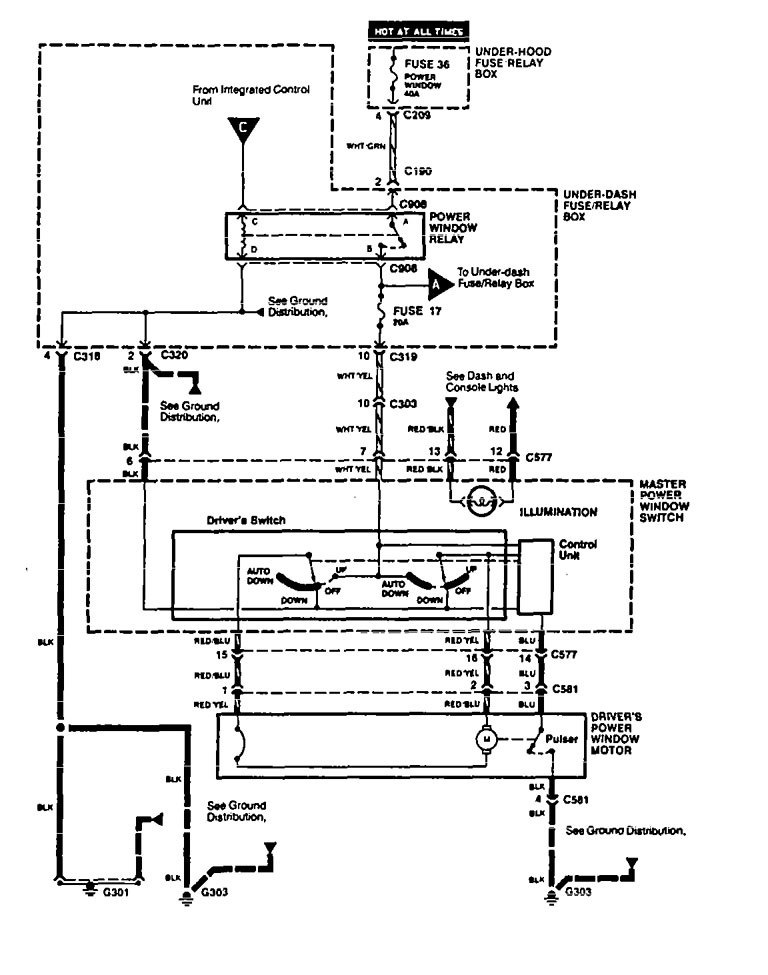

Acura Legend – wiring diagram – power windows (part 2)

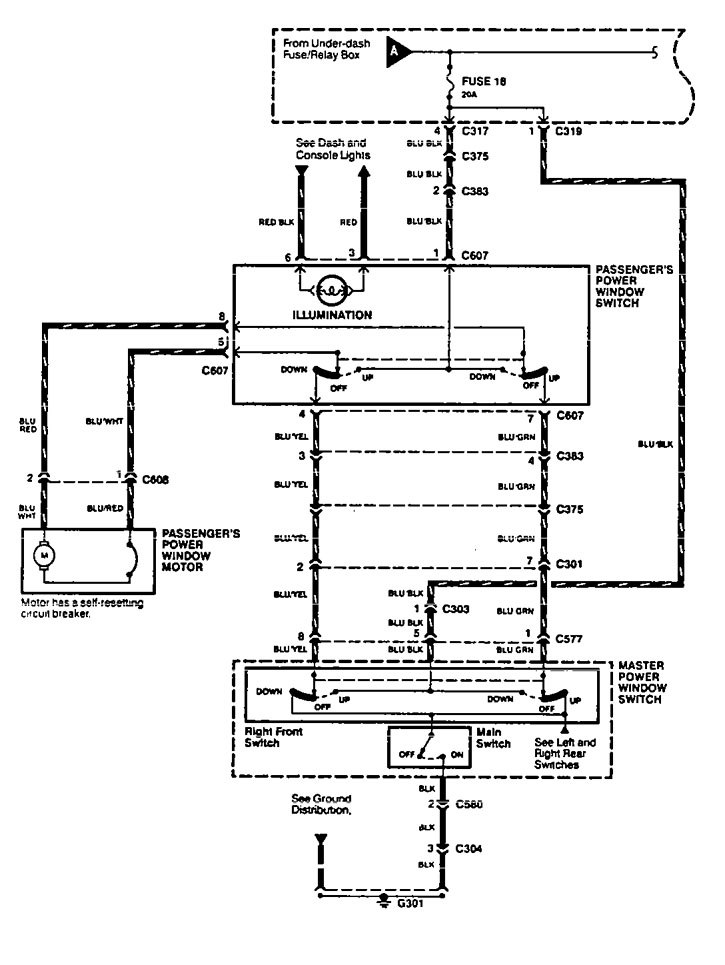

Acura Legend – wiring diagram – power windows (part 3)

Version 2

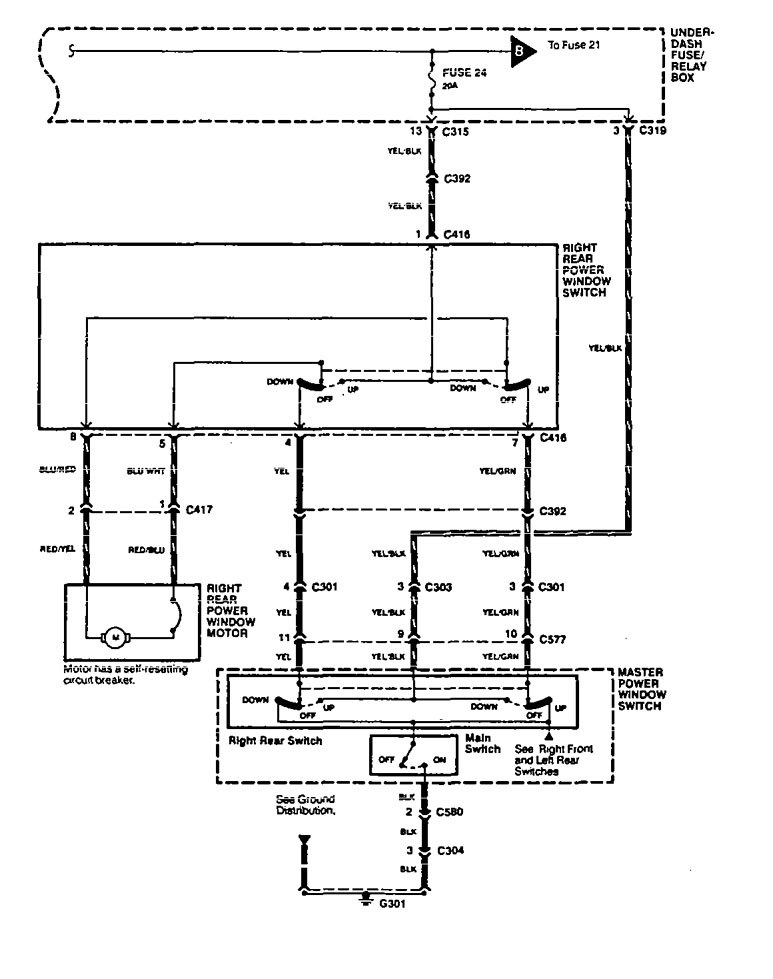

Acura Legend – wiring diagram – power windows (part 1)

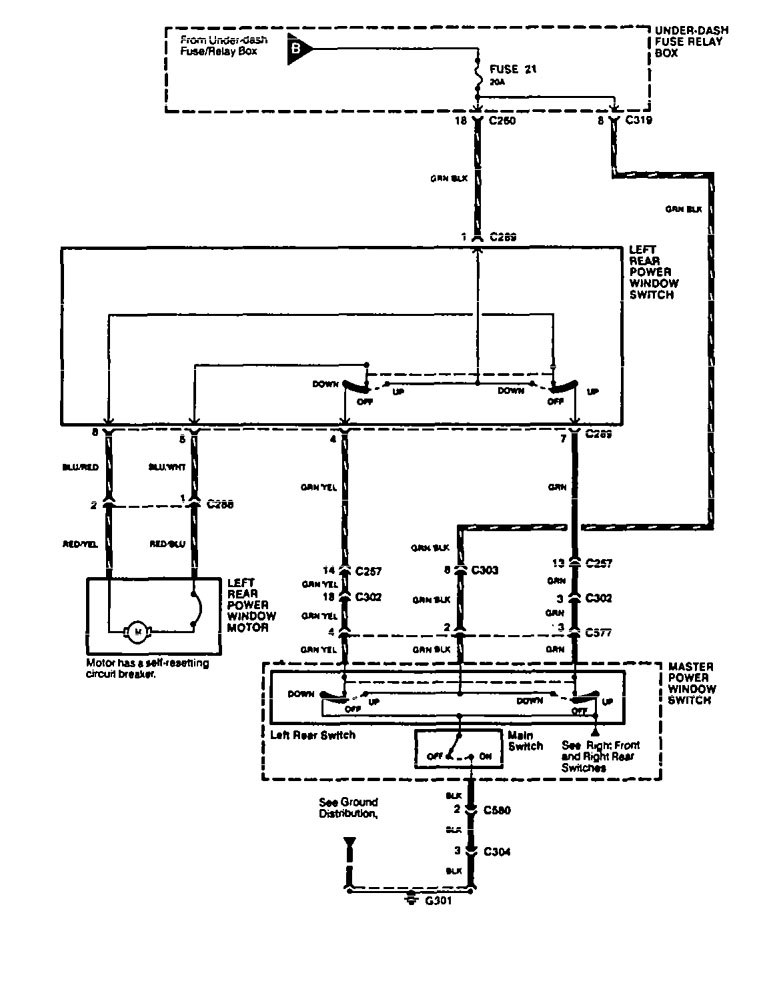

Acura Legend – wiring diagram – power windows (part 2)

Version 3

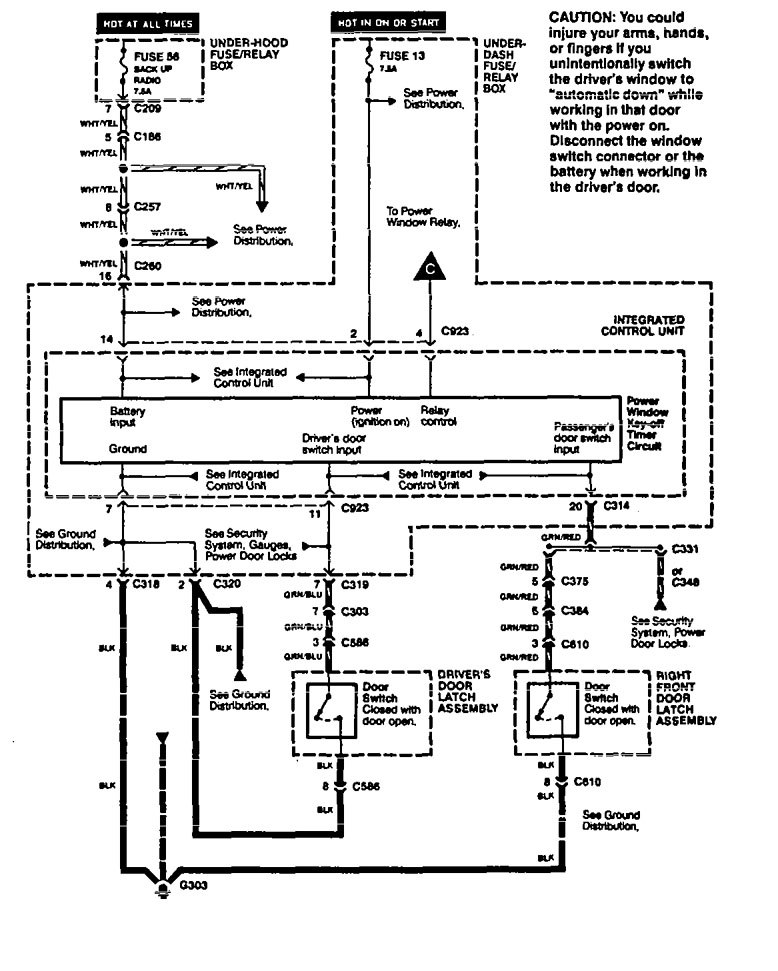

Acura Legend – wiring diagram – power windows (part 1)

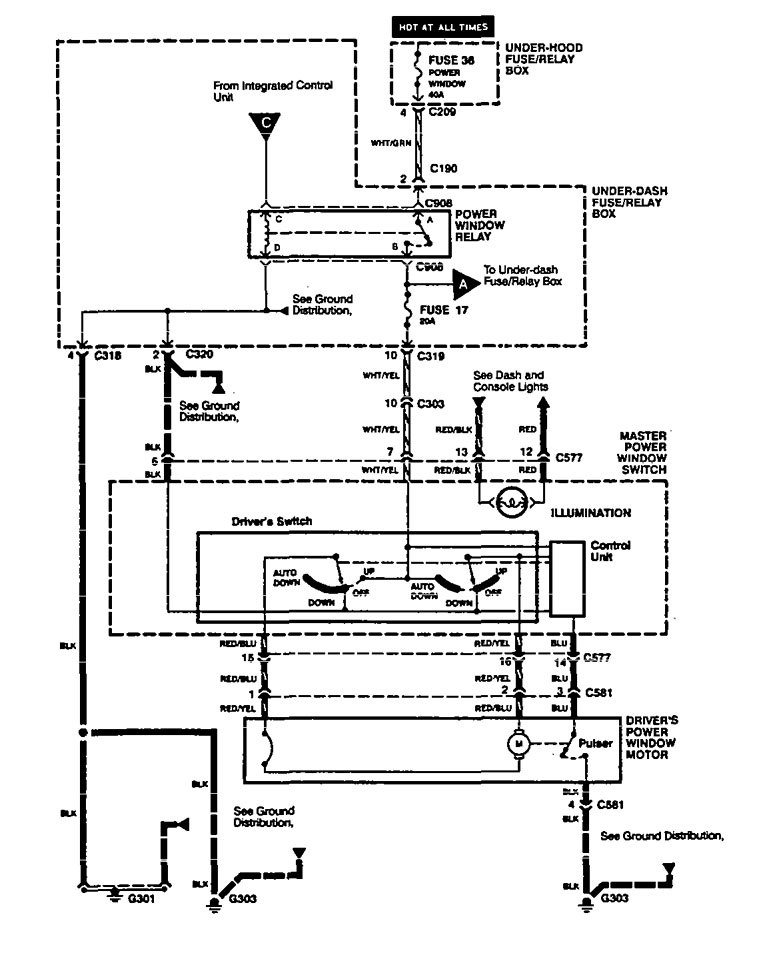

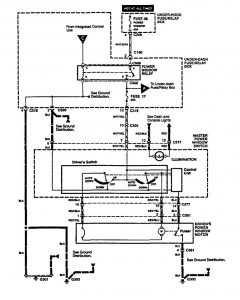

Acura Legend – wiring diagram – power windows (part 2)

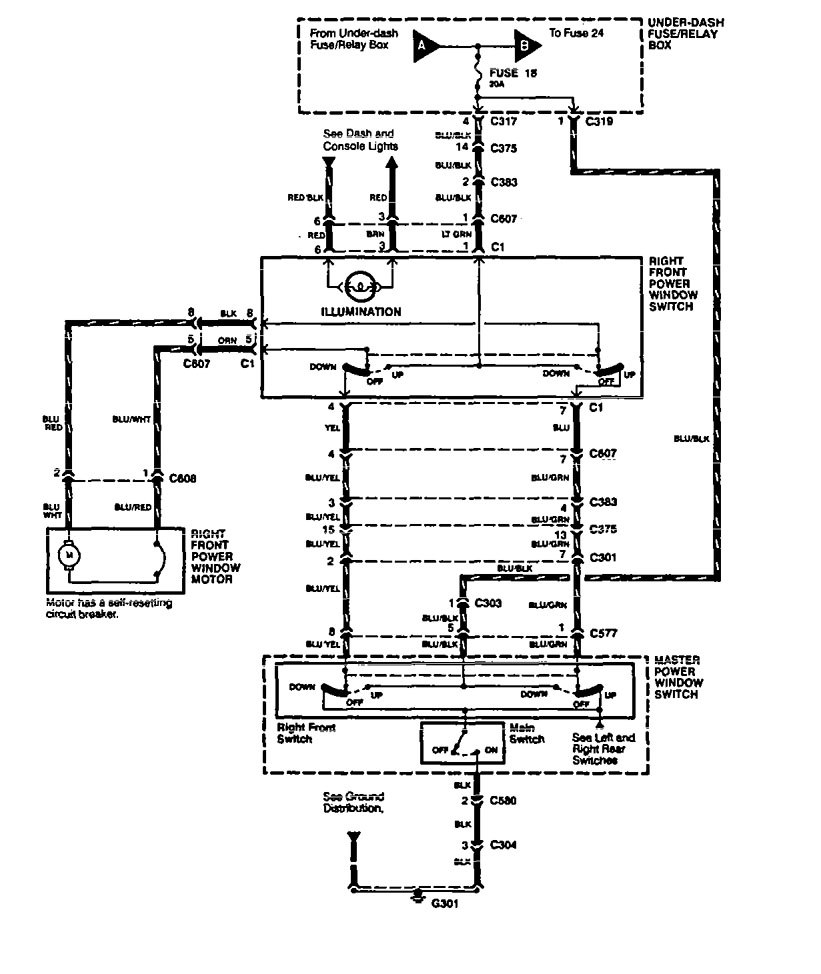

Acura Legend – wiring diagram – power windows (part 3)

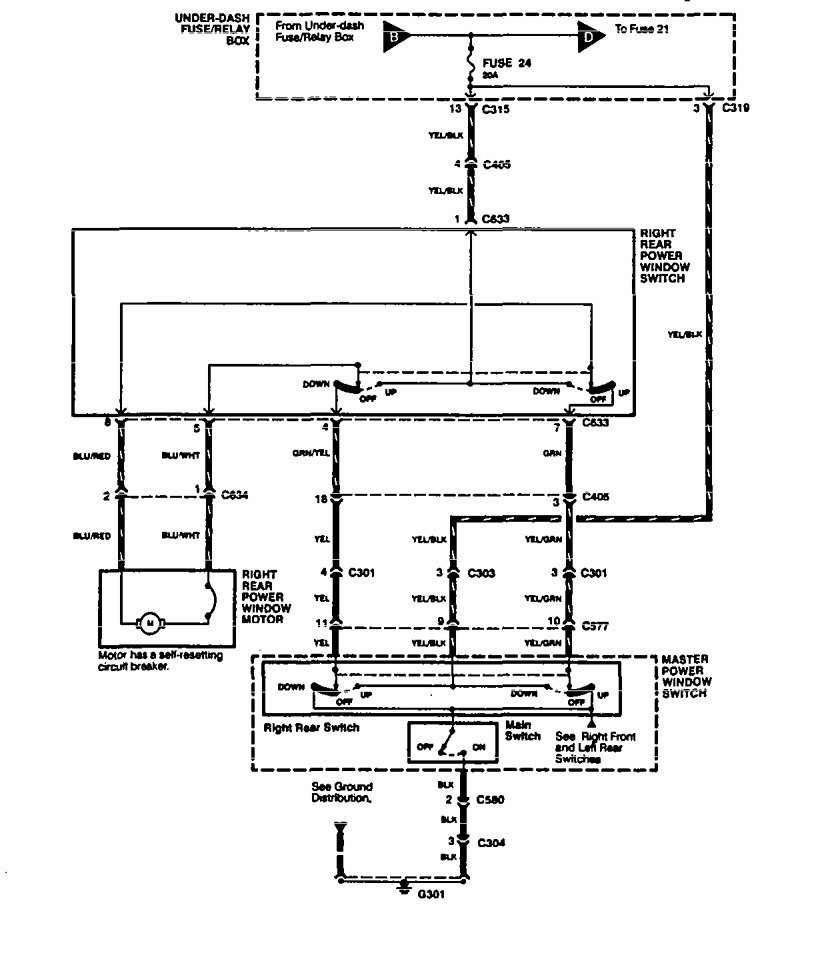

Acura Legend – wiring diagram – power windows (part 4)

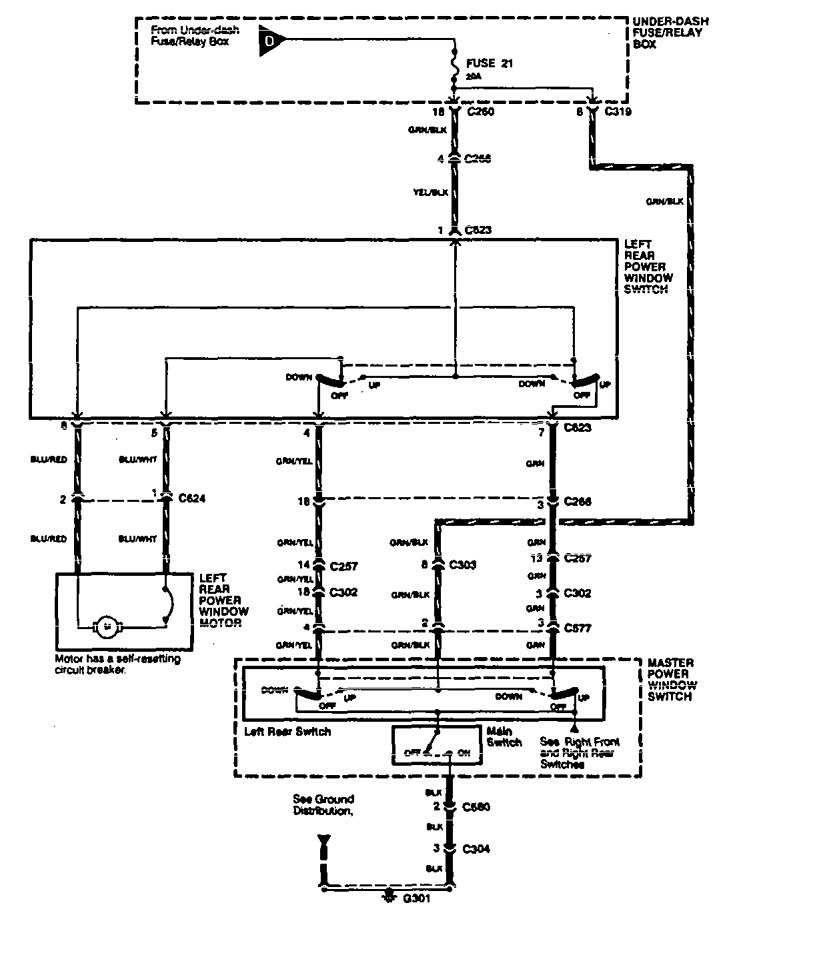

Acura Legend – wiring diagram – power windows (part 5)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
