Acura Legend (1990) – wiring diagram – hazard lamp

Acura Legend (1990) – wiring diagram – hazard lamp

Year of productions:  1990

Hazard lamp

Version 1

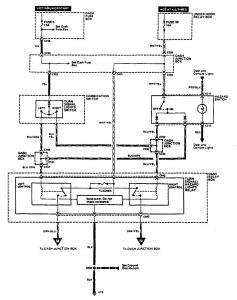

Acura Legend – wiring diagram – hazard lamp (part 1)

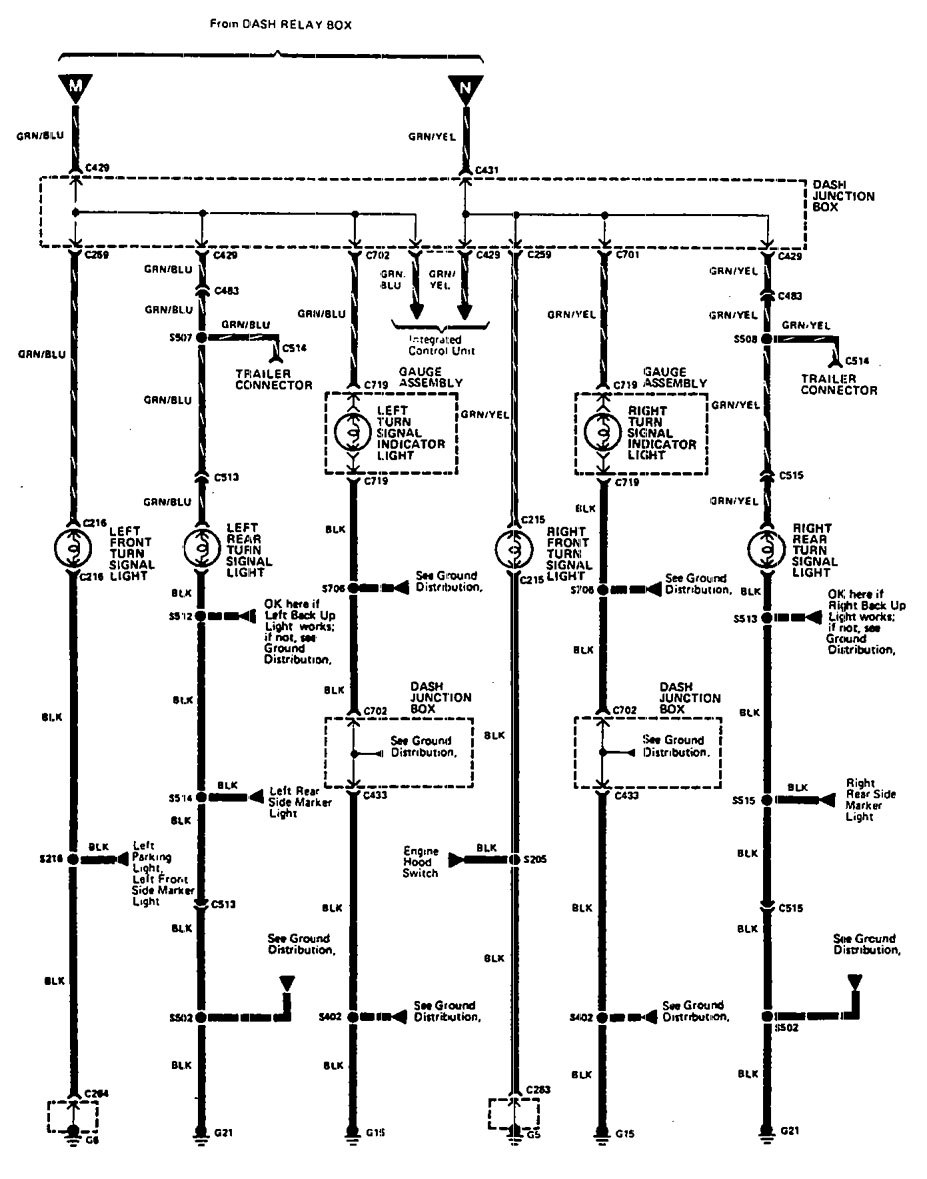

Acura Legend – wiring diagram – hazard lamp (part 2)

Version 2

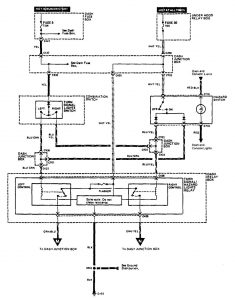

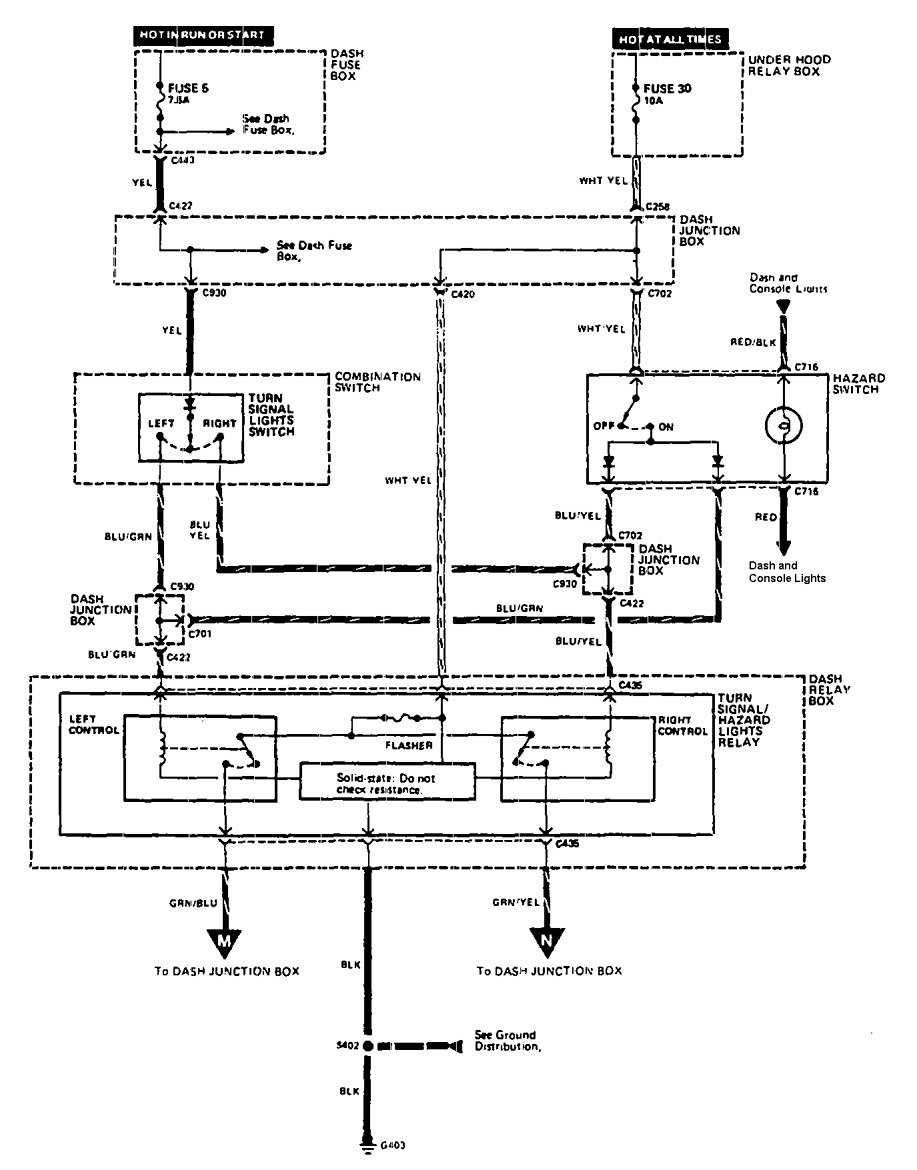

Acura Legend – wiring diagram – hazard lamp (part 1)

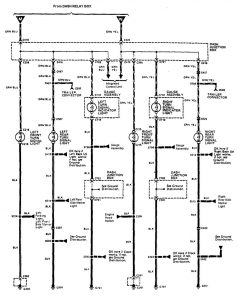

Acura Legend – wiring diagram – hazard lamp (part 2)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
