Acura Integra (1999) – wiring diagrams – instrument panel lamps

Acura Integra (1999) – wiring diagrams – instrument panel lamps

Year of productions: 1999

Instrument panel lamps

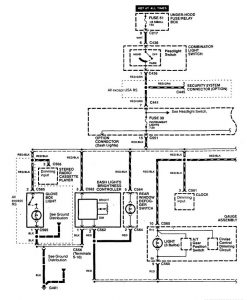

Acura Integra - wiring diagram - instrument panel lamp (part 1)
Acura Integra – wiring diagram – instrument panel lamp (part 1)

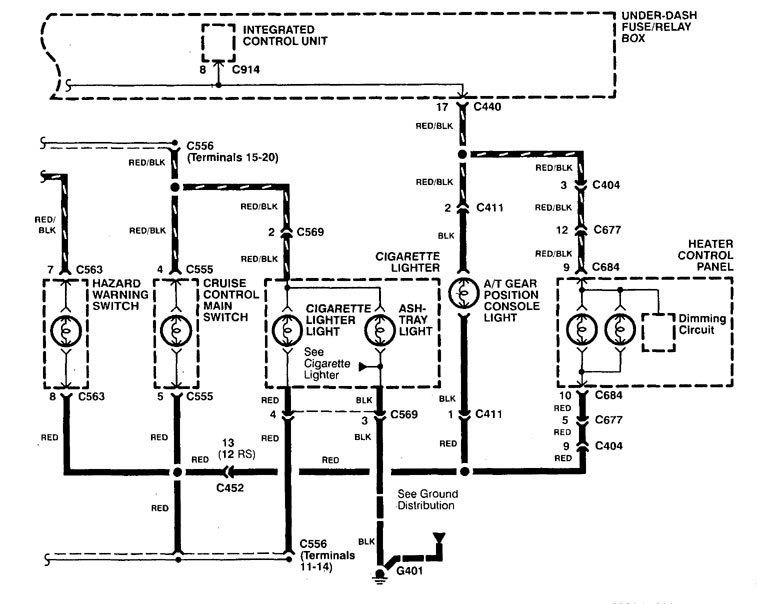

Acura Integra - wiring diagram - instrument panel lamp (part 2)
Acura Integra – wiring diagram – instrument panel lamp (part 2)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
