Acura Integra (1995) – wiring diagrams – power distribution

Acura Integra (1995) – wiring diagrams – power distribution

Year of productions: 1995

Power distribution

Version 1

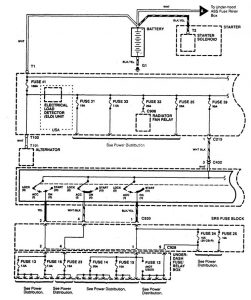

Acura Integra – wiring diagram – power distribution

Version 2

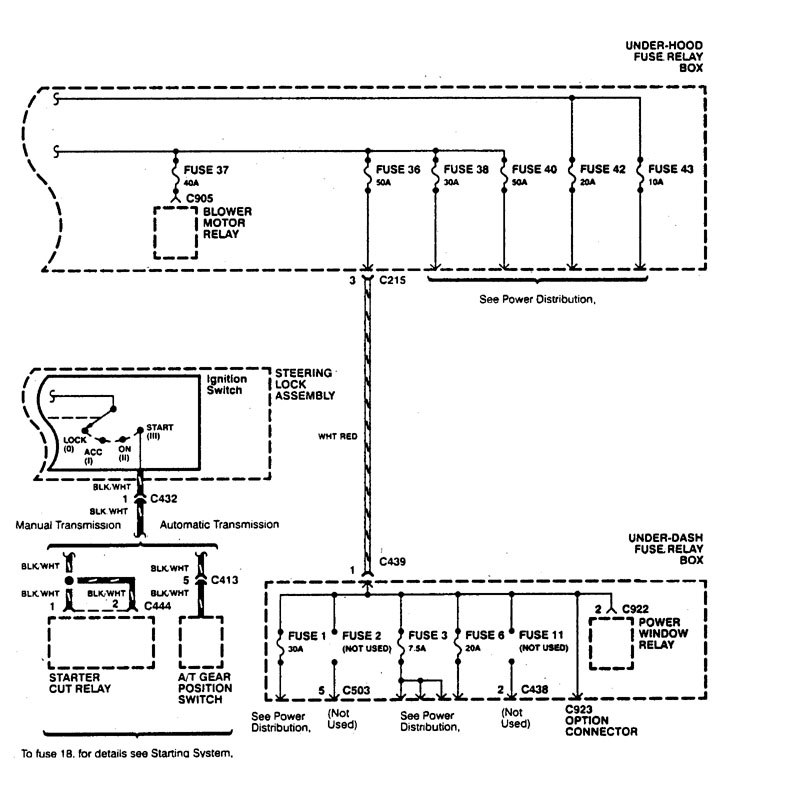

Acura Integra – wiring diagram – power distribution (part 1)

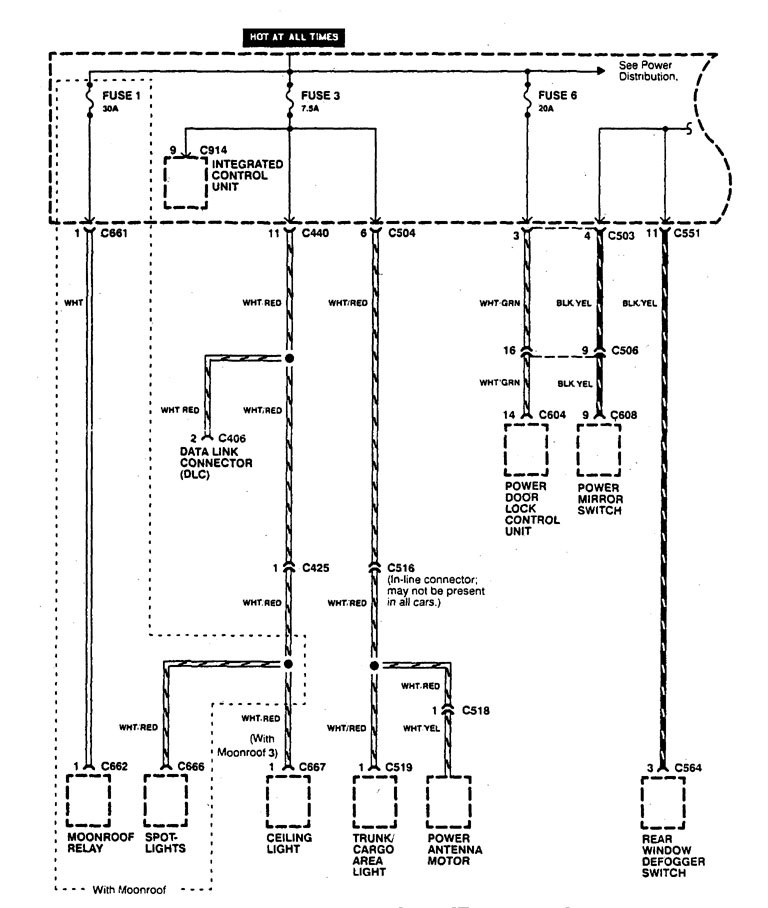

Acura Integra – wiring diagram – power distribution (part 2)

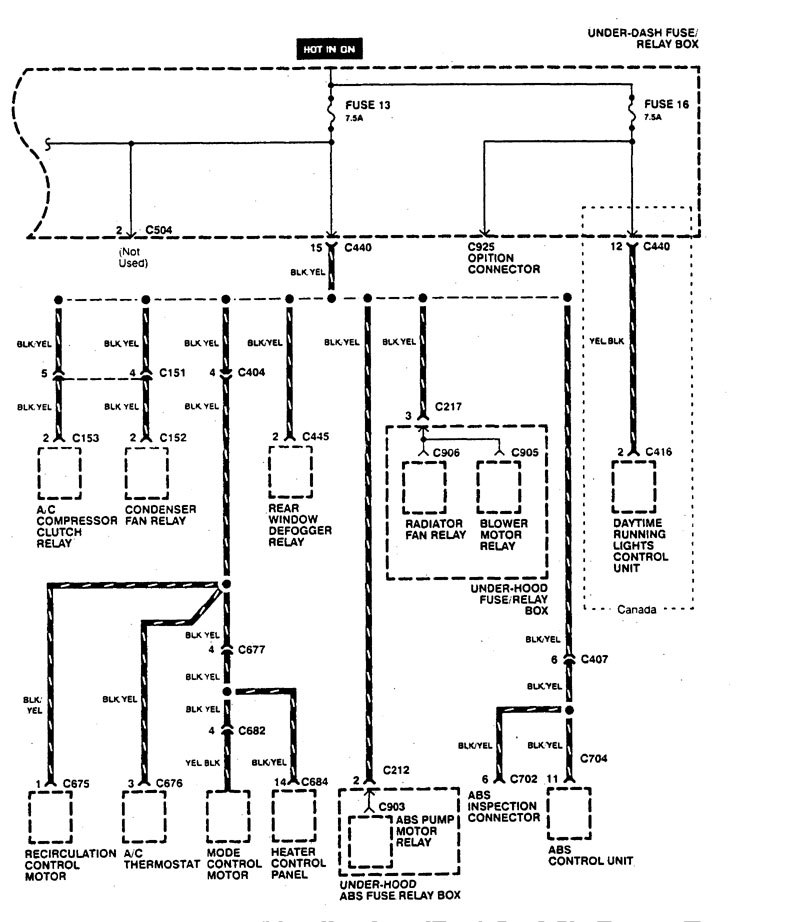

Acura Integra – wiring diagram – power distribution (part 3)

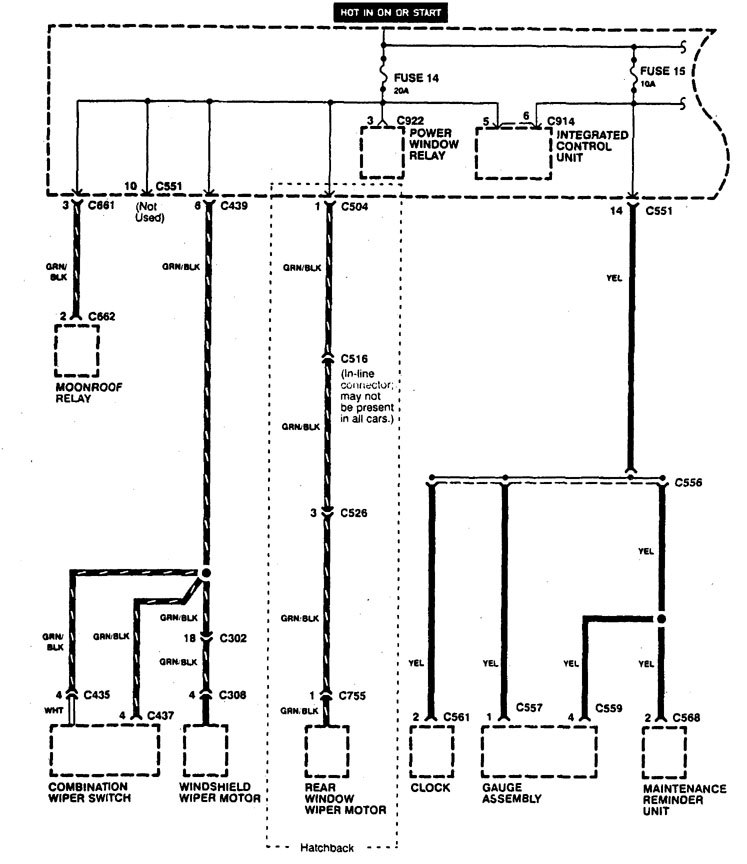

Acura Integra – wiring diagram – power distribution (part 4)

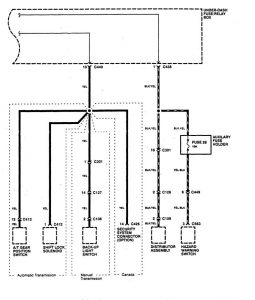

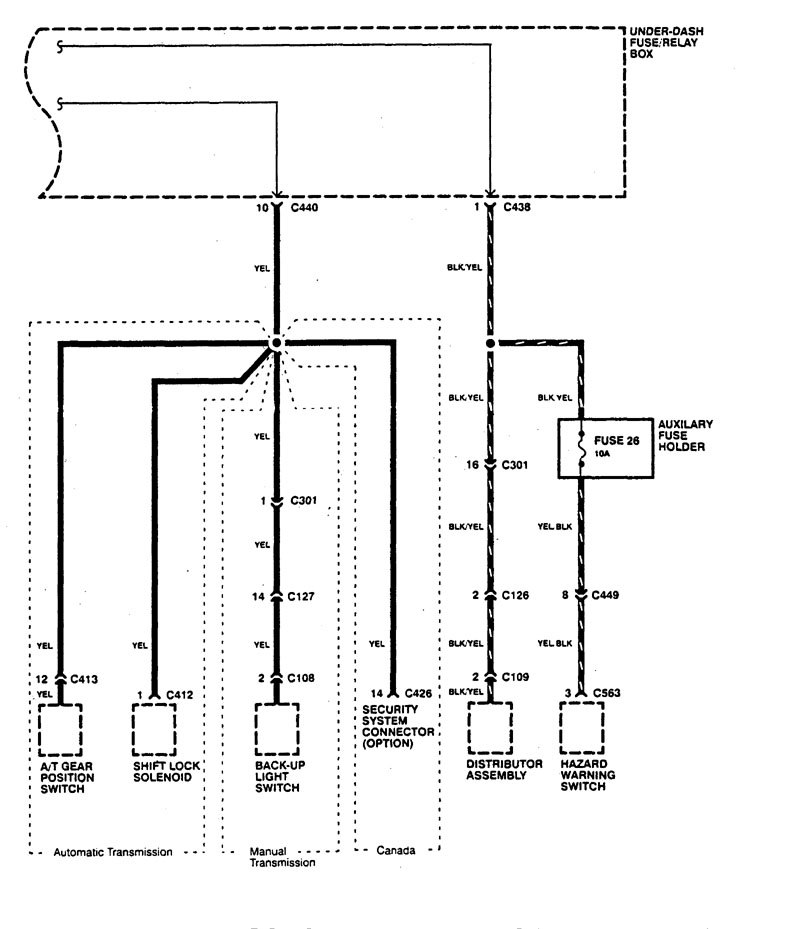

Acura Integra – wiring diagram – power distribution (part 5)

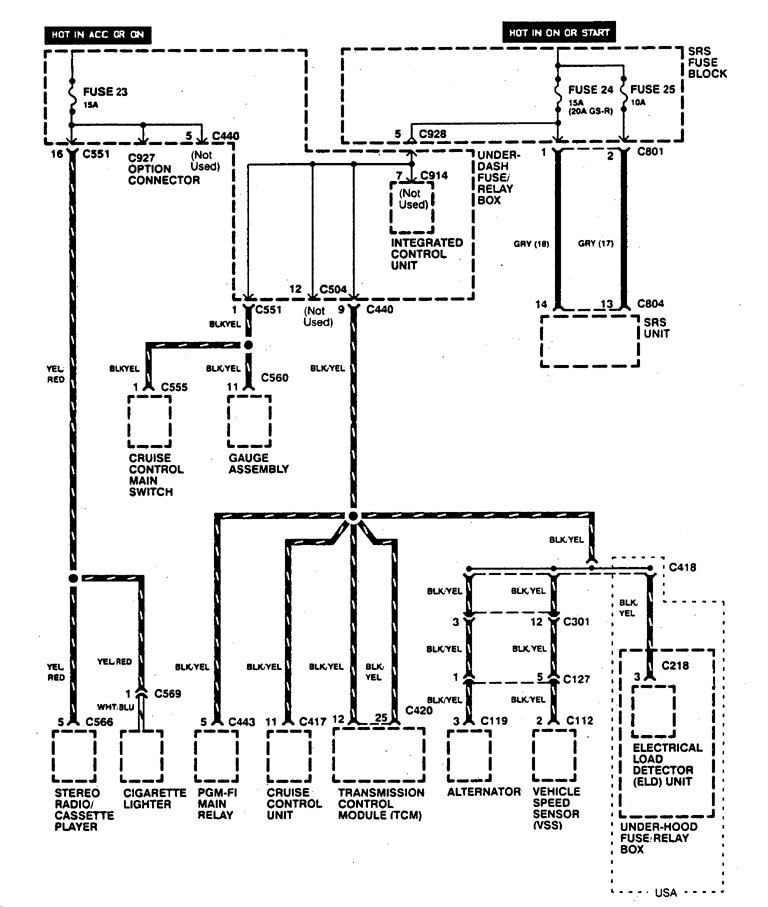

Acura Integra – wiring diagram – power distribution (part 6)

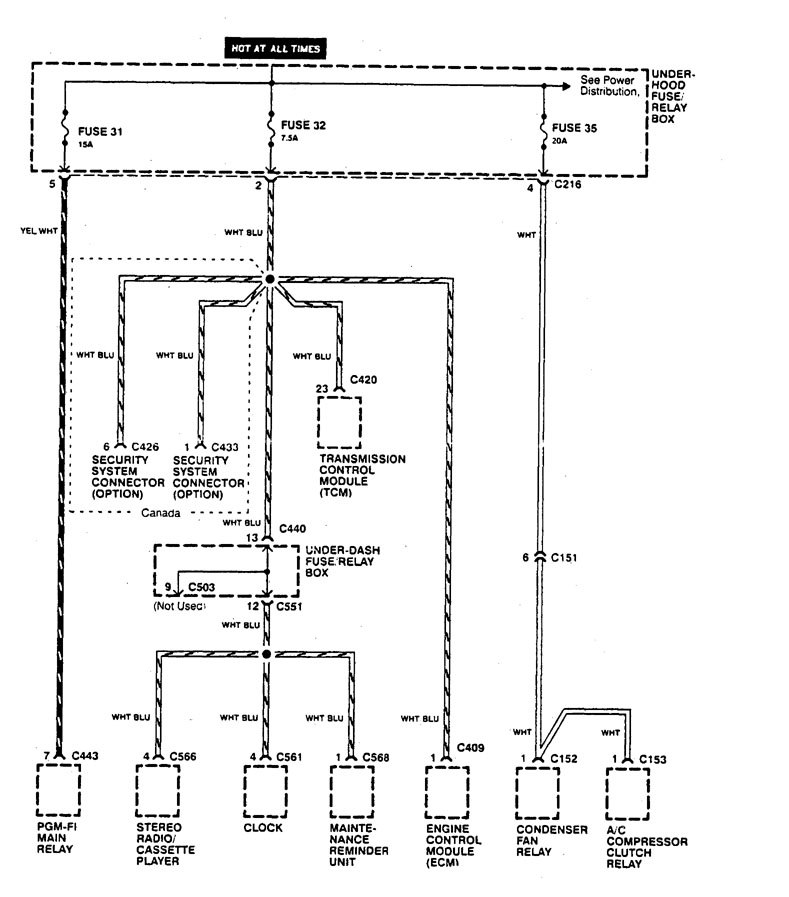

Acura Integra – wiring diagram – power distribution (part 7)

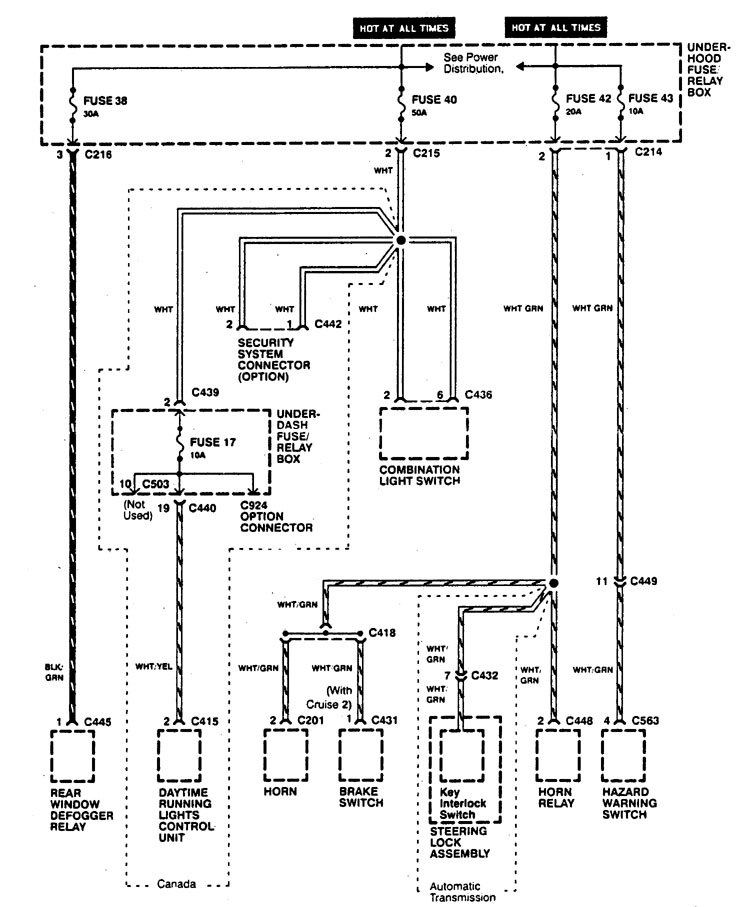

Acura Integra – wiring diagram – power distribution (part 8)

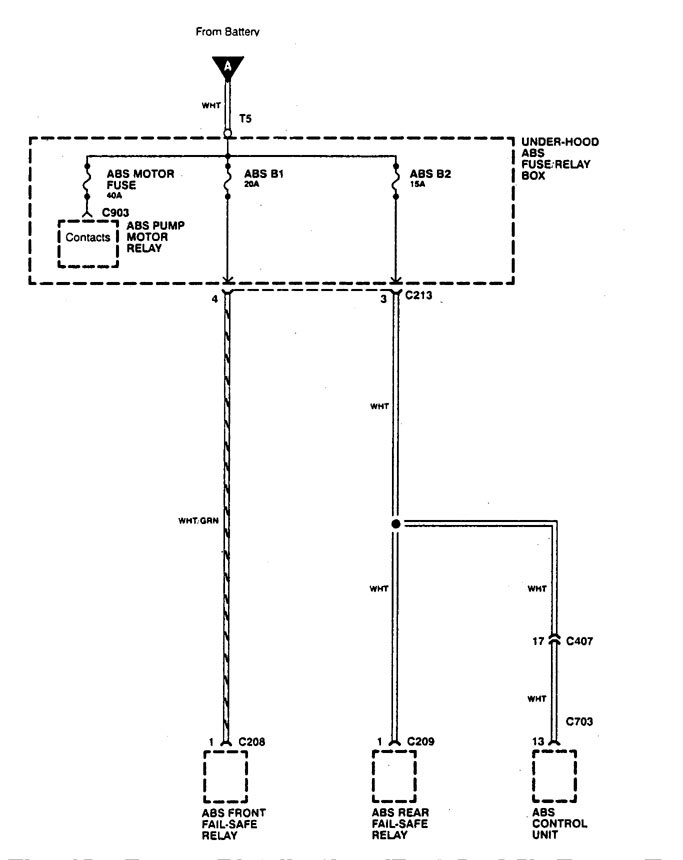

Acura Integra – wiring diagram – power distribution (part 9)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
