Acura CL (1997) – wiring diagrams – fuel controls

Acura CL (1997) – wiring diagrams – fuel controls

Year of productions:  1997

Fuel controls

Version 1

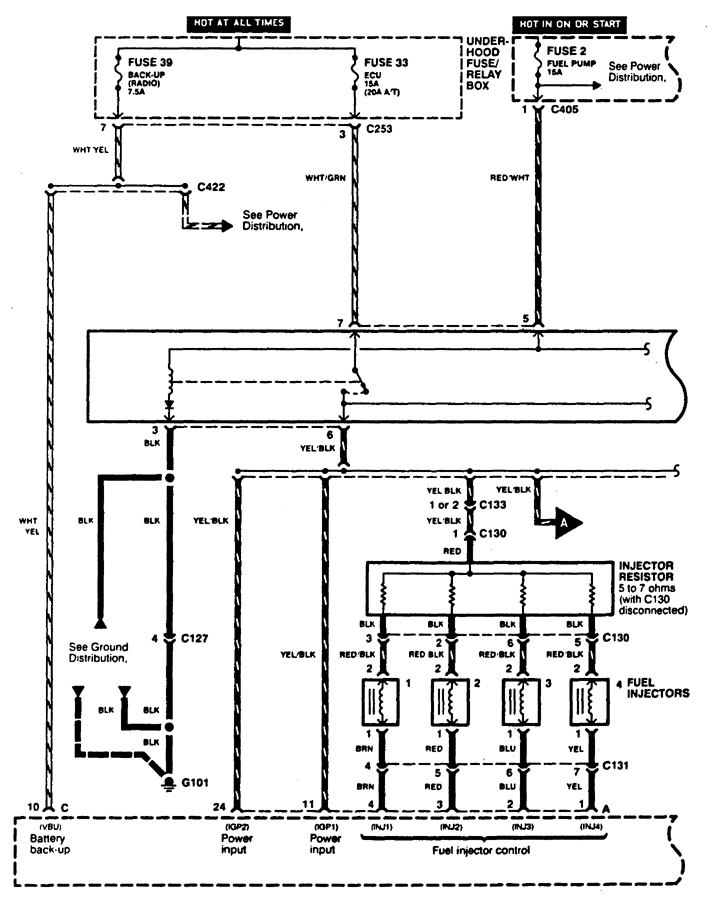

Acura CL - wiring diagram - fuel controls (part 1)
Acura CL – wiring diagram – fuel controls (part 1)

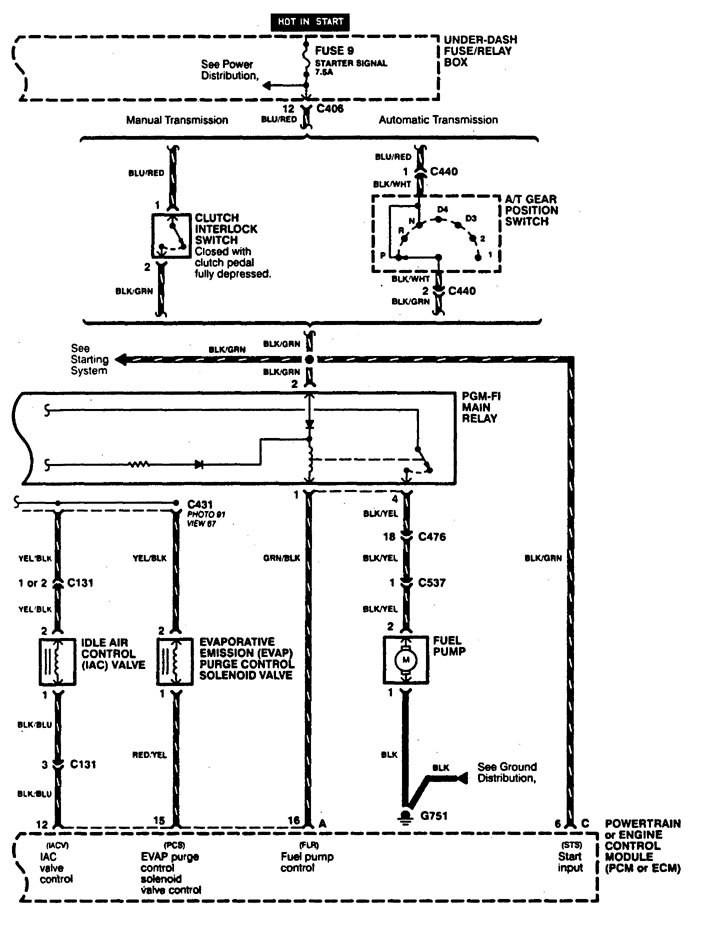

Acura CL - wiring diagram - fuel controls (part 2)
Acura CL – wiring diagram – fuel controls (part 2)

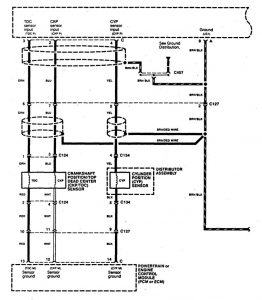

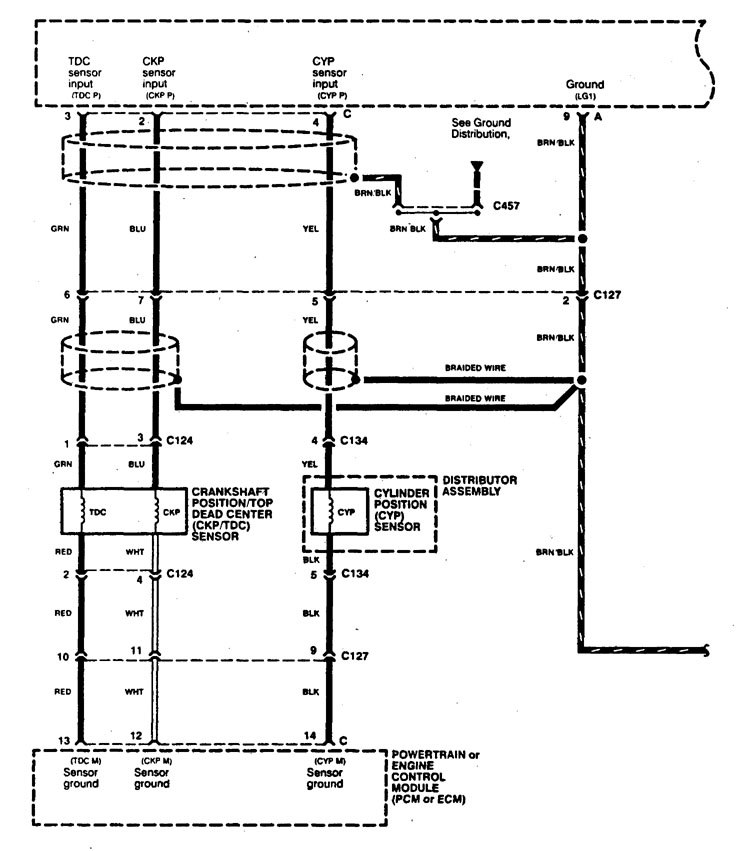

Acura CL - wiring diagram - fuel controls (part 3)
Acura CL – wiring diagram – fuel controls (part 3)

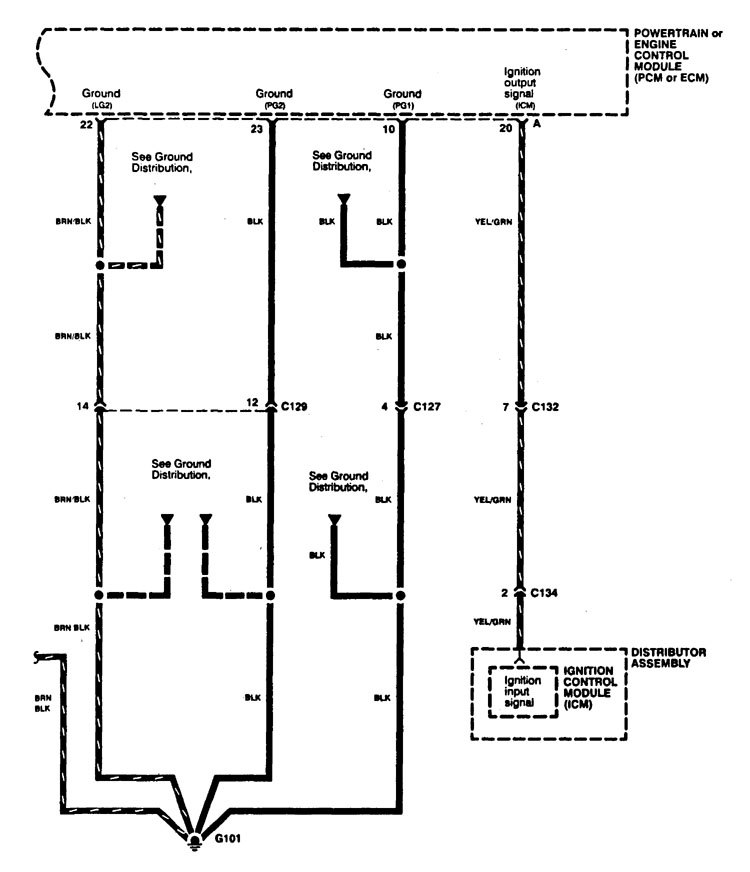

Acura CL - wiring diagram - fuel controls (part 4)
Acura CL – wiring diagram – fuel controls (part 4)

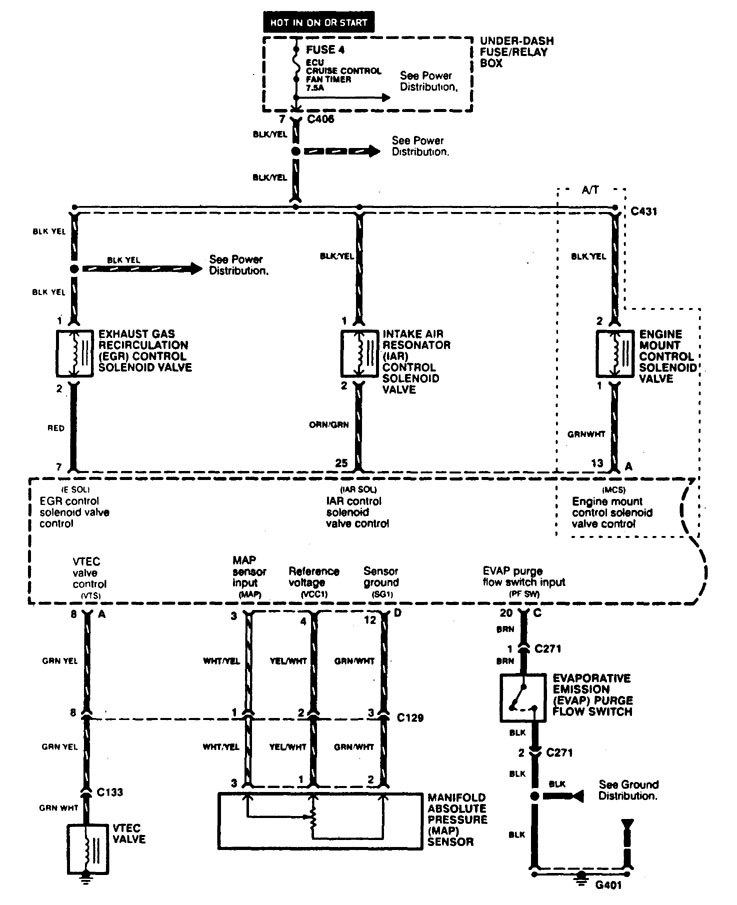

Acura CL - wiring diagram - fuel controls (part 5)
Acura CL – wiring diagram – fuel controls (part 5)

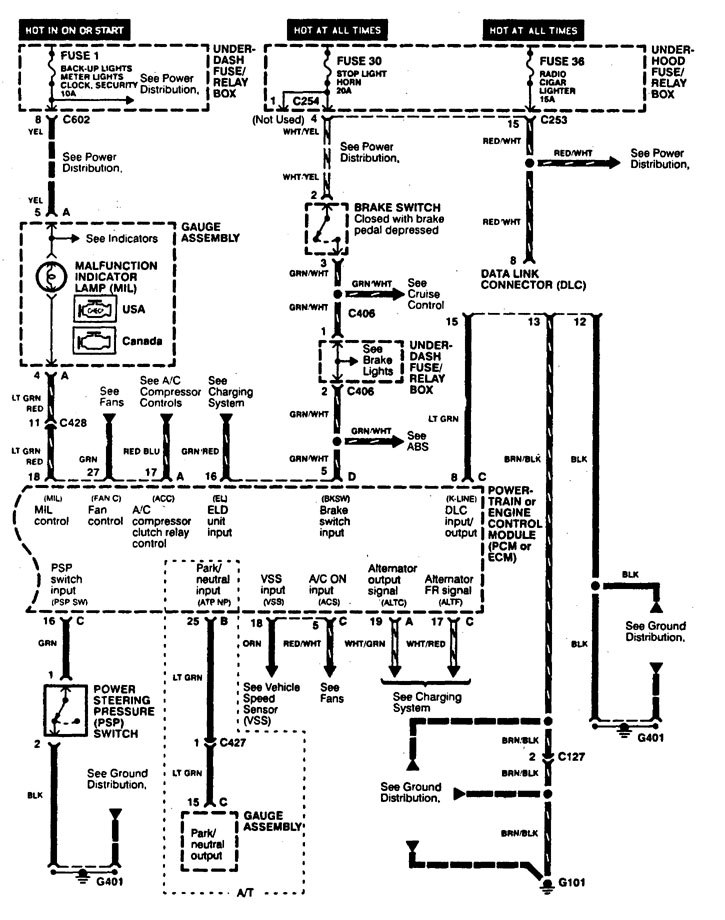

Acura CL - wiring diagram - fuel controls (part 6)
Acura CL – wiring diagram – fuel controls (part 6)

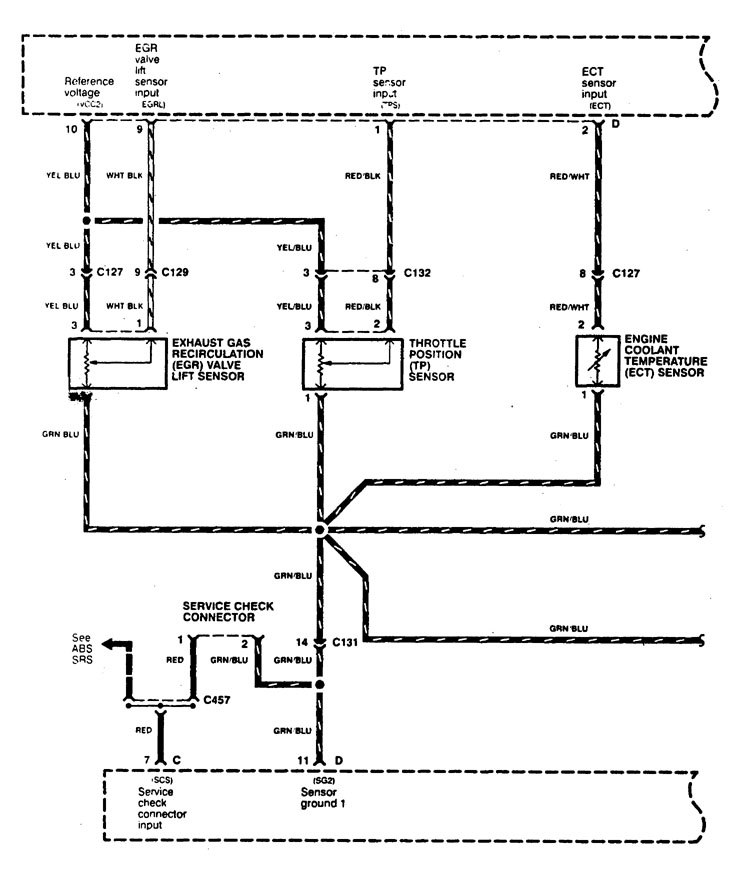

Acura CL - wiring diagram - fuel controls (part 7)
Acura CL – wiring diagram – fuel controls (part 7)

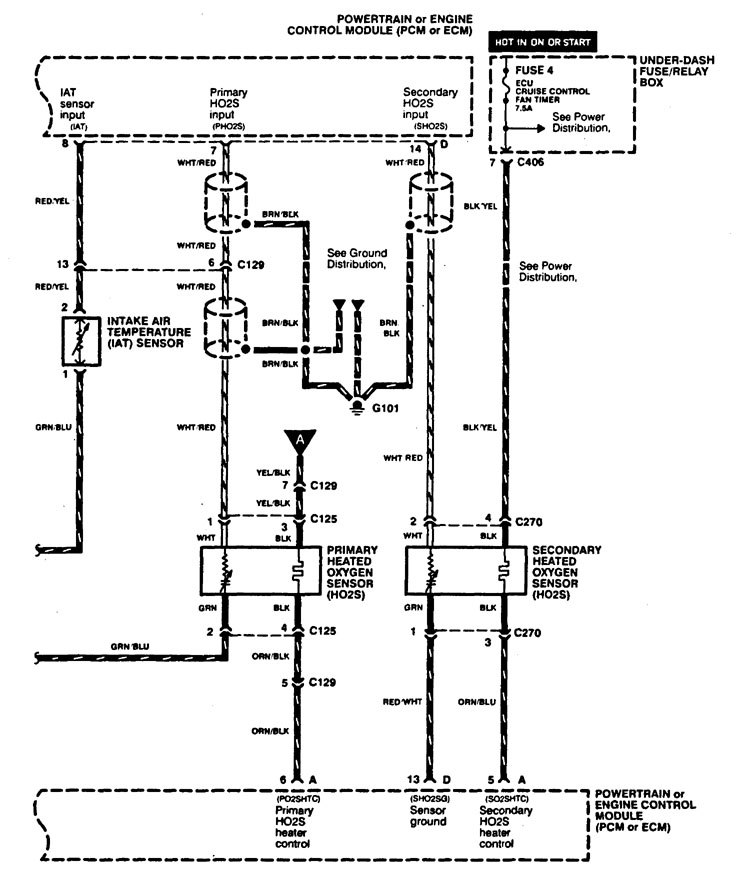

Acura CL - wiring diagram - fuel controls (part 8)
Acura CL – wiring diagram – fuel controls (part 8)

Version 2

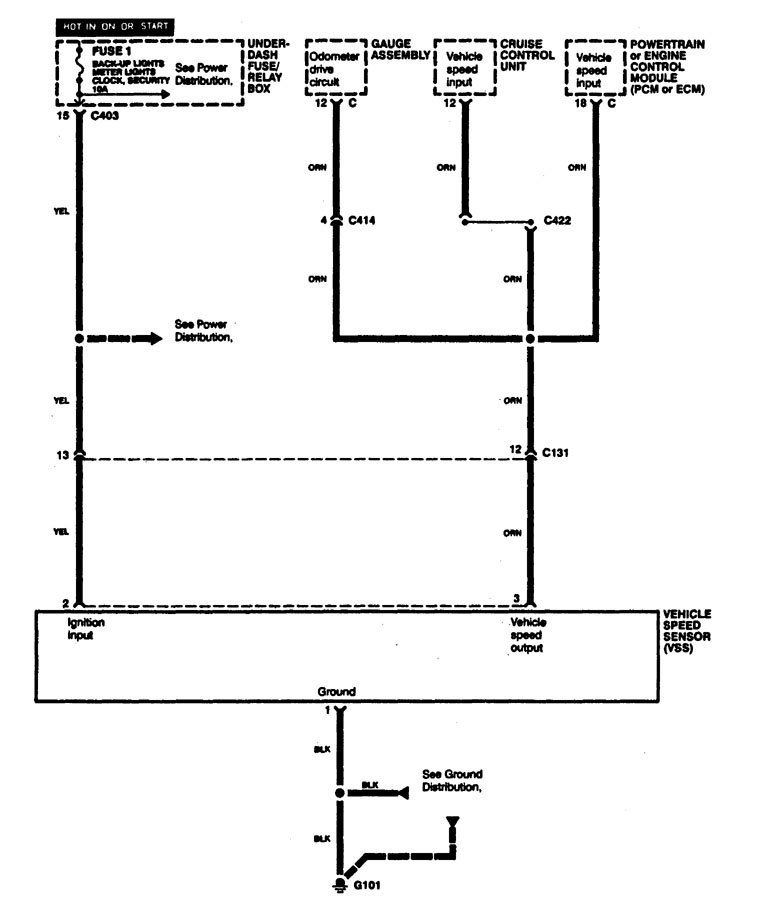

Acura CL - wiring diagram - fuel controls
Acura CL – wiring diagram – fuel controls

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
